常見的電線圖（三分鐘帶你認識所有電線）

2023-10-06 01:29:44

電線是大家在生活中最常使用和關注的，更是電力檢修中不可或缺的一部分，但是關於每個電線顏色都代表什麼意思，你知道嗎?今天一起來了解一下吧！

電線是什麼？

電線是指傳輸電能的導線。分裸線、電磁線和絕緣線。裸線沒有絕緣層，包括銅、鋁平線、架空絞線以及各種型材(如型線、母線、銅 排、鋁排等)。它主要用於戶外架空及室內匯流排和開關箱。電磁線是通電後產生磁場或在磁場中感應產生電流的絕緣導線。它主要用於電動機和變壓器繞圈以及其他有關電磁設備。其導體主要是銅線，應有薄的絕緣層和良好的電氣機械性能，以及耐熱、防潮、耐溶劑等性能。選用不同的絕緣材料可獲得不同的特性。

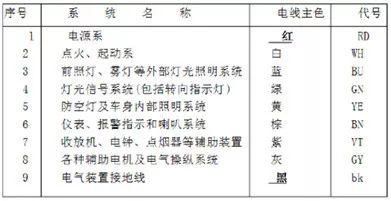

顏色含義

1. 黑色

裝置和設備的內部布線。

2. 棕色

直流電路的正極。

3. 紅色

三相電路和C相;

半導體三極體的集電極;

半導體二極體、整流二極體或可控矽管的陰極。

4. 黃色

三相電路的A相;

半導體三極體的基極;

可控矽管和雙向可控矽管的控制極。

5. 綠色

三相電路的B相。

6. 藍色

直流電路的負極;

半導體三極體的發射極;

半導體二極體、整流二極體或可控矽管的陽極。

7. 淡藍色

三相電路的零線或中性線;

直流電路的接地中線。

8. 白色

雙向可控矽管的主電極;

無指定用色的半導體電路。

9. 黃和綠雙色(每種色寬約15～100毫米交替貼接)

安全用的接地線。

10. 紅、黑色並行

用雙芯導線或雙根絞線連接的交流電路。

根據電路選擇不同顏色電線

1.三相交流電路

A相：黃色

B相：綠色

C相：紅色

零線或中性線：藍色

保護接地線：黃綠雙色。

2.單相電路中

火線：紅色

零線：藍色

3.用雙芯導線或雙根絞線連接的交流電路：紅黑色並行

4.直流電路：

正極：棕色

負極：藍色

接地線：藍色。

5.整個裝置及設備的內部布線一般推薦：黑色。

軟線和硬線的優缺點比較

從電線表象來看

軟線又稱護套線，一般是由多股直徑在1mm以下的多股銅絲纏繞在一起的導線。硬線則是一根比較粗的單股金屬導線，一般直接在1mm以上。

從電線的本質來看

軟線的線絲比較細而柔軟，方便轉彎穿管。但是時間久了容易老化，影響整個電路的使用壽命。

硬線本質上截面比較比較小，耐短路電流的衝擊，且硬線不容易氧化，壽命相對比軟線長一些。但是硬線本身計較堅硬，不好做轉彎穿管處理。

家裝時軟線好用還是硬線壽命更長?

軟線的每根銅絲都比較細，在安裝過程中容易損傷斷裂，從而影響電線的導電能力。相反硬線則不會受施工過程的影響，在可靠性和耐用性上都要好的多。

*來源：電氣時代、上纜所展會
