一種分槽式電纜橋架的製作方法

2023-09-23 04:51:50

本發明屬於電力施工技術領域，尤其涉及一種分槽式電纜橋架。

背景技術：

隨著電力施工領域的開展，在電力施工過程中，將需要通過電纜橋架對鋪設電纜進行固定和整理。在現有電纜橋架的鋪設及使用過程中，若電纜橋架的材料厚度較厚，側易造成電纜橋架的整體重量增加，從而使電纜橋架的吊裝、固定強度要求增加，提高施工成本、增大施工難度。同時，在電纜橋架的使用過程中，受到使用環境的影響，易受到環境侵蝕，從而影響支撐強度及產品壽命。在使用過程中，現有的電纜橋架多採用金屬材料，因此，絕緣性較差、電氣性能差、阻燃差。與此同時，現有的電纜橋架多為型材件，因此，在使用時靈活性差、安裝複雜且不易根據實際需要進行選擇。

技術實現要素：

為解決上述問題，本發明公開了一種分槽式電纜橋架，能夠將線纜放置在其中，能夠同時鋪設多種型號的電纜，且容易固定，避免線纜間的互相竄線，導致線路互相重疊，後期維護過程難度大，同時良好的排風效果能夠有效降低環境溫度，保持電纜的安全性，有效提高電纜的使用壽命。

為了達到以上目的，本發明提供如下技術方案：一種分槽式電纜橋架，包括支架底座、側板、上蓋板，支架底座與側板相連，側板與上蓋板相連，支架底座固定有若干分隔柱，分隔柱頂端設置有擋板，側板頂部設置有滑槽，上蓋板的邊緣處設置有滑塊，滑塊與滑槽相適配，在支架底座的外側設置有若干空氣調節裝置。

作為本發明的一種優選方案，所述支架底座與側板之間設置為可插接的拼合結構。

作為本發明的一種優選方案，所述側板的頂部設置有擋板，所述側板上設置的擋板位置高於分隔柱頂端擋板。

作為本發明的一種優選方案，所述分隔柱與側板的內側設置有橡膠層。

作為本發明的一種優選方案，所述分隔柱的高度為30cm-100cm。

作為本發明的一種優選方案，所述空氣調節裝置可優化的選擇為風扇。

與現有及時相比，本發明具備的有益效果：本發明採用分槽式架設電纜橋架，採用插接的方式架設電纜橋架，能夠方便維修人員進行拆卸，通過其中的分隔槽將不同的線纜分隔開來，分隔槽上設置有擋板，擋板能夠避免線纜管理，避免因線纜纏繞導致線路受損，同時在支架底座的外側設置有排風扇，排風扇能夠降低線纜工作時的溫度，確保設備的有效運行。

附圖說明

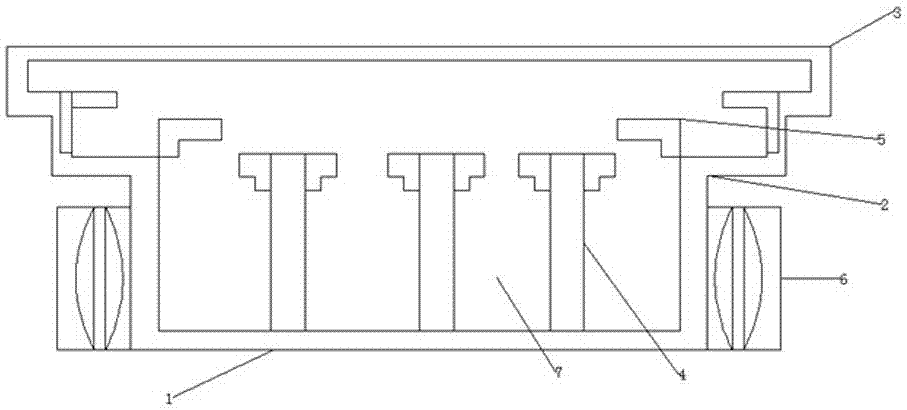

圖1為分槽式電纜橋架的結構示意圖。

附圖標記列表：1-支架底座、2-側板、3-上蓋板、4-分隔柱、5-擋板、6-風扇、7-分隔槽。

具體實施方式

下面結合附圖和具體實施方式，進一步闡明本發明，應理解下述具體實施方式僅用於說明本發明而不用於限制本發明的範圍。需要說明的是，下面描述中使用的詞語「前」、「後」、「左」、「右」、「上」和「下」指的是附圖中的方向，詞語「內」和「外」分別指的是朝向或遠離特定部件幾何中心的方向。

如圖1所示的一種分槽式電纜橋架，包括支架底座1、側板2、上蓋板3，支架底座1與側板2相連，支架底座1與側板2之間可插接的拼合結構，側板2與上蓋板3相連，支架底座1固定有若干分隔柱4，分隔柱4頂端設置有擋板5，側板2的頂部設置有擋板5，所述側板2上設置的擋板5位置高於分隔柱4頂端擋板5，側板2頂部設置有滑槽，上蓋板3的邊緣處設置有滑塊，滑塊與滑槽相適配，在支架底座1的外側設置有若干空氣調節裝置，一般空氣調節裝置可採用排風扇6的結構進行通風，避免線纜的重疊導致溫度過高，造成線纜相互腐蝕，分隔柱4與側板2的內側設置有橡膠層。

在安裝電纜橋架時，支架底座1與側板2能夠可活動的插接在一起，在支架底座1上設置有分隔柱4，分隔柱4與側板2、支架底座1形成分隔槽7，可將不同類型的線纜防止在不同的分隔槽7內，在側板2與分隔柱4的頂端設置有擋板5，擋板5能夠避免線纜偏出，與其他線纜能夠分隔開來，同時在側板2的頂端設置有上蓋板3，蓋板扣接在側板2上。

本發明方案所公開的技術手段不僅限於上述實施方式所公開的技術手段，還包括由以上技術特徵任意組合所組成的技術方案。應當指出，對於本技術領域的普通技術人員來說，在不脫離本發明原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也視為本發明的保護範圍。
