v-ray渲染（V-Ray卡通渲染元素介紹）

2023-09-23 19:42:26

本文提供了關於V-Ray卡通渲染元素的詳細信息。

V-Ray Toon Render Element 使用 V-Ray Toon Render Effect 渲染整個場景，並包含卡通輪廓的遮罩，儘管其中不存在卡通顏色。 它還支持從卡通效果設置的不透明度，將其顯示為灰色輪廓。

UI路徑：||渲染設置窗口|| > 渲染元素選項卡 > 添加按鈕 > VRayToon

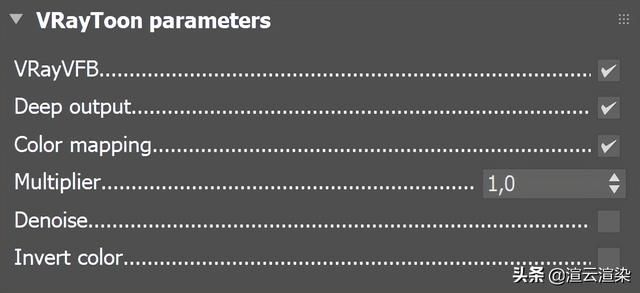

此渲染元素通過 3ds Max 中「渲染設置」窗口的「渲染元素」選項卡啟用，並在窗口底部的卷展欄中顯示其參數：

VrayVFB – 啟用後，渲染元素出現在 V-Ray 虛擬幀緩衝區中。

Deep output 深度輸出 - 指定是否在深度圖像中包含此渲染元素。

Color mapping 顏色映射 - 將「顏色映射」卷展欄（「渲染設置」窗口 >「V-Ray」選項卡）中指定的顏色映射選項應用到此渲染元素。 默認情況下啟用此選項。

Multiplier 乘數 - 設置渲染元素的整體強度，其中 1.0 是標準乘數。

Invert color 反轉顏色 - 反轉黑色和白色。

要在 V-Ray Toon Render Element 中看到卡通效果，VRayToon Render Effect 必須存在並處於活動狀態。

V-Ray Toon Render Element 可用於在合成或圖像編輯應用程式中更改渲染的外觀。 VRayToon 渲染元素為卡通輪廓保留了一個蒙版（其中不存在卡通顏色）。

它有一個選項來反轉它的輸出，所以我們可以得到相反的結果，而不是黑色背景上的白線。 它還支持從卡通效果設置的不透明度。

V-Ray卡通渲染元素

啟用反轉顏色的 V-Ray Toon 渲染元素

在 VRayToon 渲染效果中啟用反射/折射的 V-Ray Toon 渲染元素並啟用反轉顏色

（所有 V-Ray 材質的反射和折射尚未設置為影響所有通道）

在 VRayToon 渲染效果中啟用反射/折射的 V-Ray Toon 渲染元素並啟用反轉顏色

（所有 V-Ray 材質的反射和折射都已設置為影響所有通道）

V-Ray Toon Render Element 在 VRayDiffuseFilter 渲染元素上合成，同時設置為在合成中相乘

要在 V-Ray Toon Render Element 中看到卡通效果，VRayToon Render Effect 必須存在並處於活動狀態。

當為 V-Ray Toon Effect 啟用 Doreflections/refractions 選項時，為了讓所有反射和折射的卡通線都出現在渲染元素中，您需要將 V-Ray 材質的反射和折射設置為 Affect 所有頻道。 還必須在場景中打開燈光，否則渲染中將不存在反射/折射。
