cad導入3dmax後如何建模（CAD導入3dsMax建模步驟解析）

2023-09-23 03:11:32

Auto CAD 是在工裝、家裝、建築行業都要用到的一款設計軟體。利用它，我們可以對平面、立面進行設計。布局完成後，利用3ds Max進行三維效果的表現，就是所謂的效果圖。在這之中，CAD導入到3ds Max流程就應運而生，兩個軟體雖屬於同一公司，但是在文件交互過程中,也會出現一些問題，從而影響工作效率。如何把CAD平面圖完整的導入到3ds Max中進行建模，成了設計師必須要解決的問題之一。

以家裝設計作為標準，我使用的軟體版本是3ds Max 2014，Auto CAD 2016。將重要知識點和注意事項，為大家進行總結和歸類。當然，每個設計師都有自己的建模思路和方法。在這，我只把我的思路和方法分享給大家，希望幫助剛剛進入這個行業的小白，能夠快速起步。也希望有更好方法的同行或老師，及時的提出批評和建議，共同進步。

步驟一：檢查單位名稱的一致性

文件格式轉換過程中，首先是要確保單位的一致性，CAD的單位設置如下：

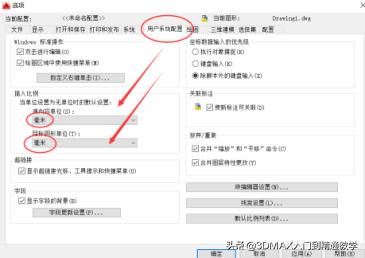

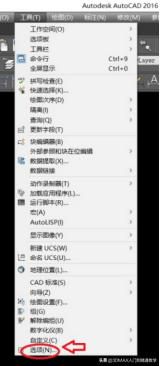

點擊選項＞用戶系統配置＞將箭頭指向的兩個單位全部設置成毫米。

隨後，點擊屏幕右下角的確定或者應用按鈕完成設置。3ds Max的單位設置如下：

選擇自定義＞單位設置＞修改公制下方的單位為毫米＞選擇系統單位＞修改單位為毫米

一定記得更改系統單位。如果不更改的話，默認的是英寸，在進行多邊形推拉的時候，高度就很難保證一致性。所以，單位一定要統一。

步驟二：建立導出圖層，使用多段線進行描繪

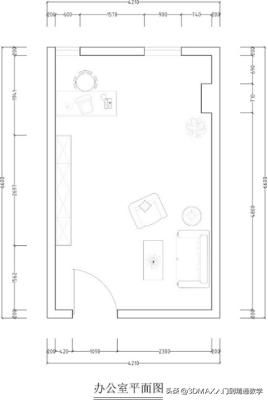

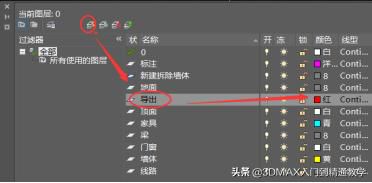

以這張平面圖為例，在進行CAD繪製的時候，一般會分圖層進行繪製。比如牆體、家具、門窗等等。這個時候，我們也需要新建一個「導出」圖層。

將新建的「導出」圖層設定為紅色，並且設置為「當前圖層」。這樣所畫出的線才會在「導出」圖層上。

在這分析一個小技巧，當圖層很多的時候，可以手動的在「導出」圖層前加一個「01」，變為「01導出」。這樣在進行當前圖層選擇的時候，就能夠快速的找到導出圖層，CAD圖層會以數字前後的順序進行排序，讓該圖層在最前端進行顯示，方便我們的選擇。

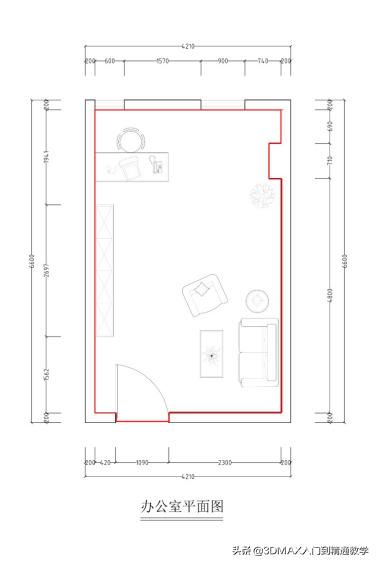

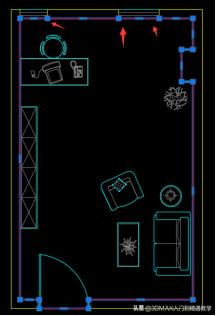

當前圖層為「導出」圖層，圖層顏色為ByLayer「跟隨圖層」。接下來使用多段線，描繪整個空間的內輪廓線，如圖紅色標示：

在繪製過程中，要注意一些轉折點的停頓，以及一些門窗線的停頓。

圖中所標示的黃色點，在進行多段線繪製的時候，要進行停頓。原因是在導入到3ds max後，這些點都會成為在繪製門窗線的依據。

可以通過選中的方式，查看這些點是否畫了出來。隨後將當前文件另存為。

選擇一個較低的版本進行保存，注意更改文件名的名稱，保存的位置建議保存在桌面，方便使用3ds Max進行調取。

步驟三：3ds Max導入後，圖層的選擇

打開3ds Max，選擇左上角的圖標，將模型進行導入。

注意在導入的時候，點擊「導入」按鈕右側的三角，再次選擇「導入」。

找到左面上的「導出文件」dwg格式的文件，將他導入進來，如果找不到dwg文件，需要將下邊的「文件類型」更改為「所有格式」，就可以識別dwg格式的文件了。

導入後，如下圖：

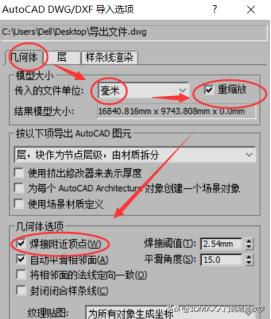

將「傳入的文件單位」更改為「毫米」。同時檢查「重縮放」和「焊接附近定點」是否勾選。勾選後，在CAD中，由於疏忽沒有連接到一起的兩條線段，在一定距離下，會連接到一起，形成一個點。隨後選擇「層」。

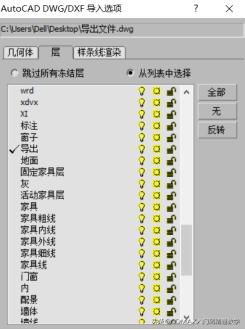

先選擇「無」，隨後單獨的選擇「導出」圖層，這樣其他圖層裡的內容就不會被導入進來。最後，點擊右下角的「確定」按鈕。

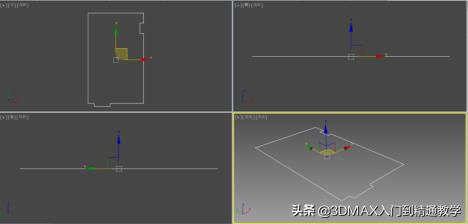

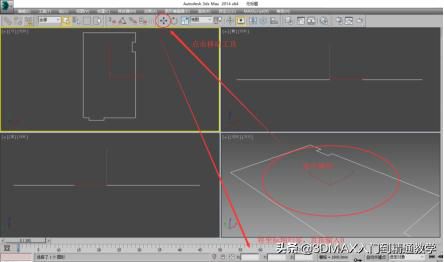

如圖所示，場景的模型就會被導入進來。此時，模型距離中心原點距離相對較遠，需要選中模型，選擇移動工具，在下方更改一下模型的位置，將坐標全部設定為0。

將左右的數值歸0。

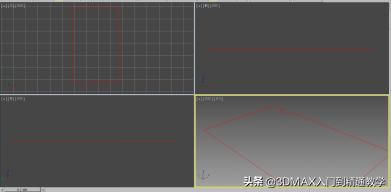

隨後在四個窗口，按「Z」鍵，將 模型最大化視圖顯示。

步驟四：轉換為可編輯多邊形進行編輯

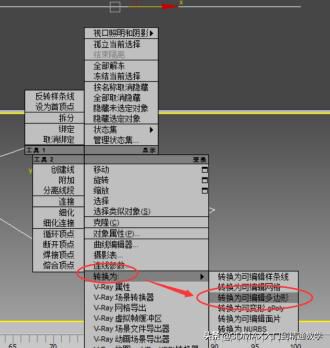

隨後，選擇模型，右鍵＞轉換為＞轉換為可編輯多邊形

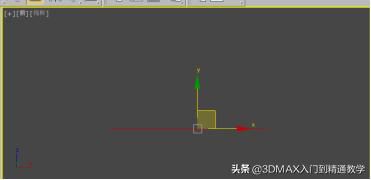

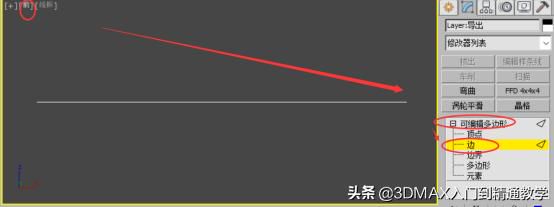

切換到前視圖，在「可編輯多邊形」裡選擇「邊」層級。

利用框選的方法，選擇前視圖裡的所有邊，以紅色進行顯示，如下圖：

按住shift鍵，向上拉五段高度，注意可以不用考慮拉的距離，儘可能的拉高一些。

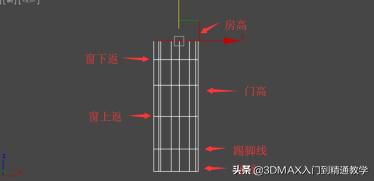

拉伸後，形成了橫向六段高度，分別是地線、踢腳線、窗上返、門高、窗下返、房高。

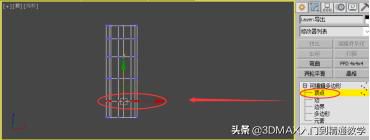

切換到點層級

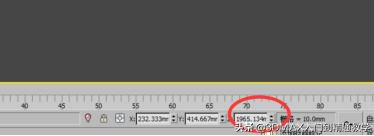

選擇底層第二排橫向的點，在下方輸入相應的數值：

選擇從下往上第二排點——踢腳線，修改Z軸高度，設置為80~100。

選擇從下往上第三排點——窗上返，修改Z軸高度，設置為850~900。

選擇從下往上第四排點——門高，修改Z軸高度，設置為2100。

選擇從下往上第五排點——窗下返，修改Z軸高度，設置為2350。

選擇從下往上第六排點——房高，修改Z軸高度，設置為2850~3000。

（以上具體參數根據實際高度為準）

步驟五：為模型添加簡單的材質進行區分

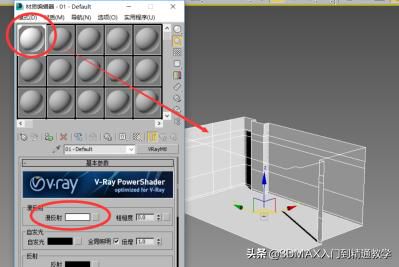

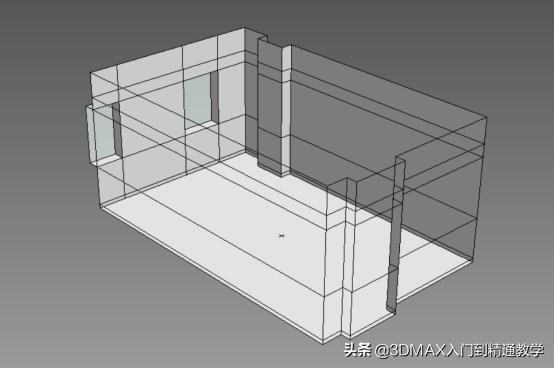

設定完成後，效果如圖所示。此時，需要為模型添加材質。按住M打開材質編輯器。

添加一個vray標準材質，修改漫反射的顏色為純白色。

修改線框的顏色為黑色。

按住F4鍵，顯示線框模式。

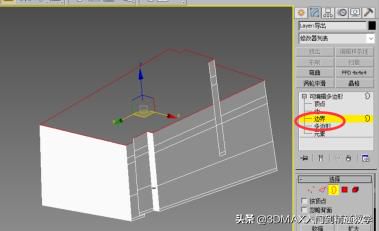

隨後切換到頂部視口，發現頂部並沒有封上，此時在修改面板中選擇邊界。

選擇為邊界層級，Ctrl A，選擇所有沒有封閉的邊界。

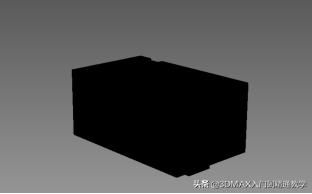

在下方選擇封口，將房屋的頂部進行封閉。此時整個房屋就繪製完成。接下來講解窗戶的繪製方法。

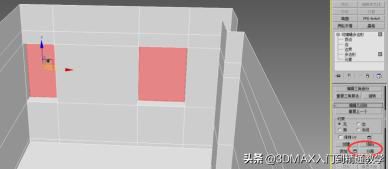

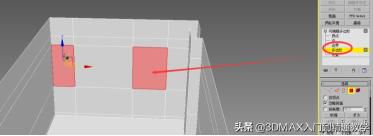

切換到可編輯多邊形層級，選擇兩個窗戶面。

右鍵，選擇擠出，擠出一個窗戶的厚度，在這，以240為例。輸入-240。

隨後，在右側，選擇「分離」，將圖形分離出去。

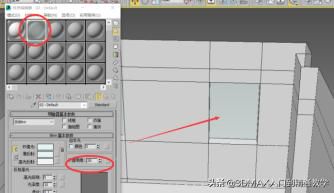

分離完成後，可以簡單的先設定一個玻璃材質，為窗戶添加上。

以上，就是CAD導入3ds Max建模的相關步驟，更多作圖技巧盡在公開課，想聽課學習的小夥伴，可以私信我
