細節做工到位！建碁450W銅牌電源拆解

2023-12-09 02:58:07 2

    泡泡網機箱電源頻道8月11日 上周我們看過了。今天我們來看看他的做工如何。

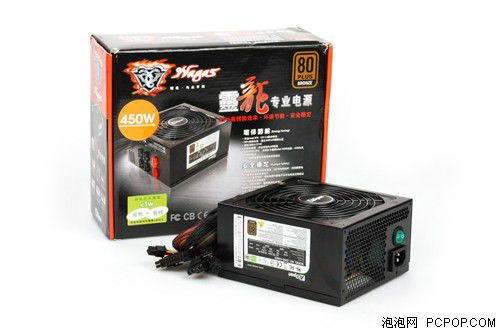

建碁靈龍450電源

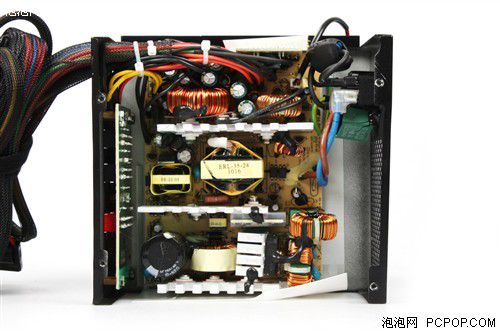

電源內部設計

    這款電源採用了主動式PFC+CM680X控制的雙管正激+3.3V單路磁放大肖特基整流的設計，這個結構在很多80PLUS電源中都有採用。

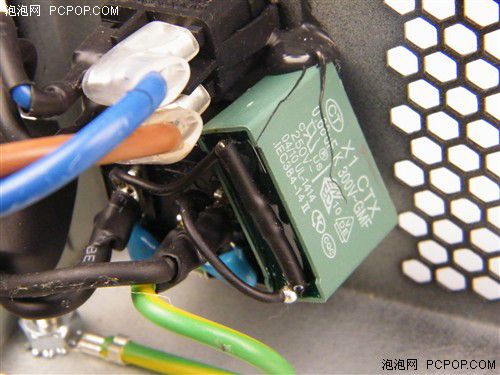

一級EMI濾波電路

    在一級EMI濾波上安置了一枚X電容，一個洩電電阻，一對兒Y電容，地線很牢固的接在外殼上，火線與零線套好磁環。

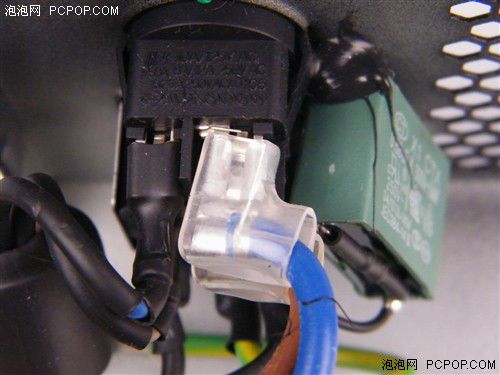

細節處理

    而且連零線與火線的連接處都用絕緣塑料套好了，X電容的兩個腿都包上了黑色熱縮管，僅從這一步就能讓我們感到代工廠的規範和細緻，遠區別於一、二百人的小廠。

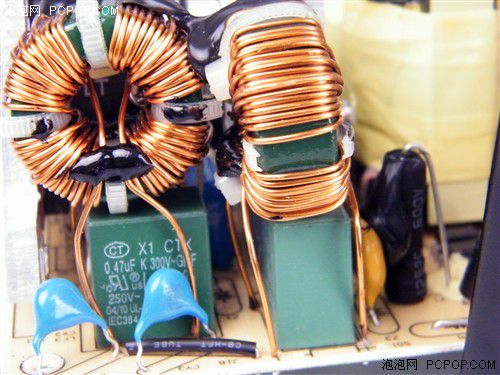

二級EMI濾波

    二級EMI濾波部分設置了兩個X電容，兩個共模電感，一對兒Y電容，一個MOV元件防浪湧，一個保險管套上了黑色熱縮管。為了節省PCB板上的空間，共模電容跨騎在X電容上面，大長腿會導致元件晃動，但他們都點了黑色的安規膠。在EMI部分的濾波用料很到位，做工體現出大廠代工的特點。
