【備考方略】1.光現象作圖主要是依據光的反射、平面鏡成像、光的折射規律作圖;同時也是利用作圖形式考查光的反射定律、平面鏡成像規律、光的折射定律等知識點的一種方式;作圖題是中考試卷必考的一種題型。
利用光的反射定律、折射定律和透鏡成像作圖時,要注意光線上的箭頭方向,光線實際到達的位置是實線,法線、反向延長線是虛線。另外在畫圖時要根據物理現象所遵循的規律為依據,科學合理地作出能夠反映題目要求的圖解。
2.考察方向
考察方向 | 解答思路 |
給出入射光線畫反射光線 | 反射光線與入射光線在介質同一側,反射角等於入射角 |
給出反射光線畫入射光線 | 入射光線與反射光線在介質同一側,入射角等於反射角 |
給出反射光線畫折射光線 | 折射光線與入射光線在介質交界面兩側,折射角不等於入射角(入射光線由空氣進入其他介質時,折射角小於入射角;反之,折射角大於入射角) |
給出折射光線畫反射光線 | |
給出反射光線畫出入射光線和折射光線 | 根據光的反射規律畫入射光線(與反射光線在同一介質內),根據光的折射規律畫折射光線(折射光線與反射光線在不同介質內) |
給出光點畫像點(平面鏡) | 利用光的反射規律畫出兩條入射光線的反射光線,反射光線延長線的交點即為像點(平面鏡後反射光線的延長線為虛線) |
根據反射光線和入射光線畫平面鏡的位置 | 根據光的反射規律用虛線畫出法線,與法線垂直即為平面鏡位置 |
物在平面鏡中的像 | 根據光的反射規律作物上下點得像(對應點相對於平面鏡對稱) |
確定光點經平面鏡反射後的位置 | 遵循光的反射規律,畫光點發出的一束光線經平面鏡反射後的反射光線即可 |

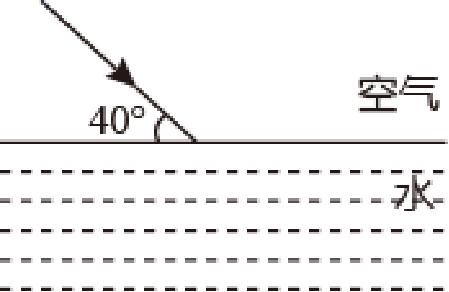

(2021·四川內江市中考真題)如圖所示,一束光從空氣斜射向水面,請畫出它的反射光線和進入水中光線的大致方向。

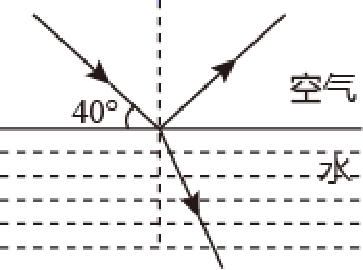

【解析】過入射點做垂直界面的法線,在法線右側空氣中畫出反射光線,使反射角等於入射角;在水中法線的另一側畫出折射光線,使折射角小於入射角,光路如下:
【舉一反三】1.(2021·江蘇揚州市中考真題)按照題目要求作圖:(2)如圖乙,作出物體AB在平面鏡中的像。

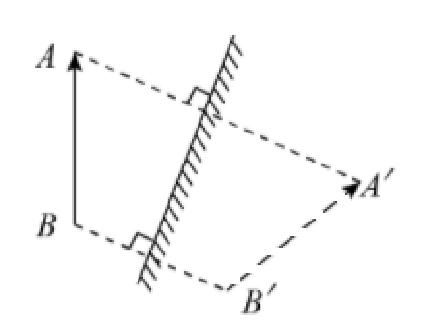

【解析】(2)分別作出A、B關於平面鏡的對稱點A′、B′,連接A′B′即為物體AB在平面鏡中成得像,如圖所示:
2.(2021·重慶中考真題)按要求完成下列作圖:(2)如圖所示,請畫出相應的反射光線______。

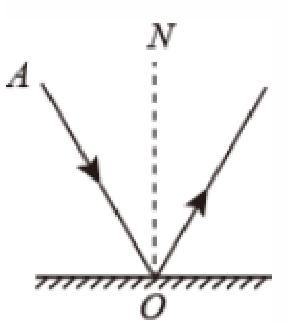

【解析】(2)[2]在法線另一側根據反射角等於入射角作出反射光線,使反射角等於入射角,如圖:

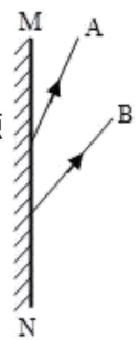

3.(2021·貴州中考真題)如圖所示,A、B是鏡前一點光源S發出的光線,經平面鏡MN反射後的兩條反射光線,請在圖中畫出點光源S的位置。
【解析】根據光的反射定律,做兩條光線的反向延長線,交點即為點光源S的像點S' ,再根據平面鏡成像特點,像和物關於鏡面對稱,做出像點關於鏡面的對稱點S,即為點光源S,如圖:
