原位標註的梁尺寸怎麼確定（梁的原位標註方法）

2023-04-13 13:21:56

1、原位標註梁的截面

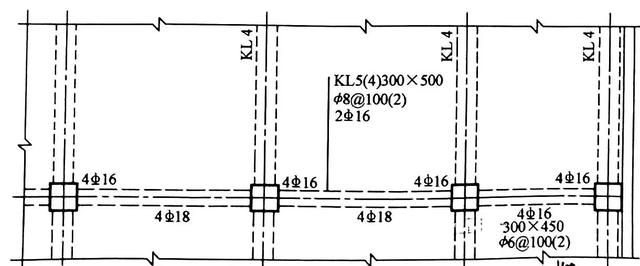

如圖連續框架梁，在集中標註裡，梁的截面尺寸是300mm×500mm。如果在跨中位置沒有對梁的截面尺寸專門做出原位標註時，一律執行集中標註的截面尺寸。原位標註優先。

kL5（4）300*500右邊跨跨度比其他三跨跨度短。由荷載引起的彎矩小，設計的高度變小（因為梁上部有通長筋，下部通長筋可變位，考慮施工，梁寬不宜變窄，不同高度的梁上平下不平，既滿足荷載又不浪費）。從右邊跨的原位標註可以看出，它的截面300mm×450mm。梁截面尺寸的原位標註標註在下部筋的下方。

如：梁集中標註KL18（4A）300×500；∮8@100（2）；KL18（4A）一端帶有懸挑， 300×500；符合了梁集中標註要求，懸挑梁根部和端部高度相同。梁集中標註規定：當有懸挑梁且根部和端部高度不同時，用斜線分隔根部和端部高度值，即為b×h1/h2。而該梁卻是懸挑梁根部和端部高度相同。一般不用200*400/400表示，不用集中標註中／400表示懸挑梁高度，可省略。而該梁卻是懸挑梁根部和端部高度不相同，可在原位標註300x450表示。

原位標註梁截面

2、原位標註梁的箍筋

kL5（4）300*500右邊跨跨度，比其他三跨跨度短。箍筋的集中標註規格通用的數據，代表不了右邊小跨梁的箍筋。箍筋的集中標註規格數據∮8@100(2)，由於右邊小跨梁有原位標註∮6@100(2)，小跨梁的箍筋直徑小，需原位標註。

3、梁的一般原位標註

原位標註的梁鋼筋分析

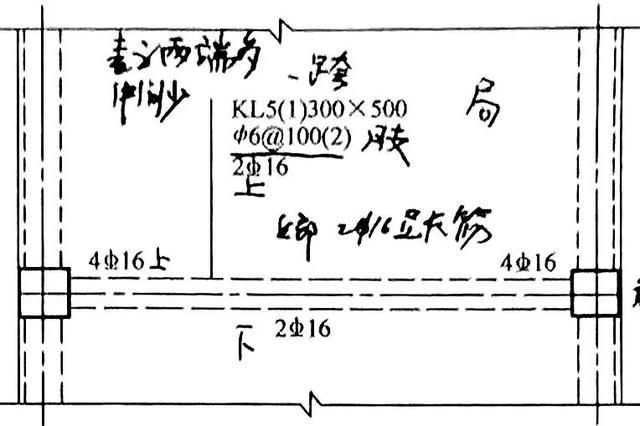

從如圖單跨框架梁來看，在左柱旁的梁上所標註的「4∮16」，是說它包含集中標註裡的「2∮16」，剩下這個「2∮16」，已經不再是長的縱向筋了。這是兩根直角形鋼筋。梁右端梁上標註的4∮16和左端的一樣。

梁的中間下部標註的2∮16是兩根通長下部鋼筋。先看左跨梁，「4∮16」表示在梁的左端上部，配置四根HRB335級直徑為16mm的鋼筋。這四根鋼筋擔負左端部荷載引起的負彎矩（鋼筋抗拉），包含兩根通長筋，另外兩根是直角形鋼筋。中間柱附近的4∮16包含兩根通長筋，中間柱的左方寫有「4∮16」，柱右方什麼也沒有寫，說明右方鋼筋的規格和數量和左方是一樣的，包含兩根通長筋以外，剩下的是兩根直形鋼筋，起著同樣抗負彎矩（鋼筋抗拉）的作用。

左跨梁中間下面的「4∮18」，承受荷載引起的正彎矩（鋼筋抗拉）。右跨梁中間下面的「4∮16」，也是承受荷載所引起的正彎矩（鋼筋抗拉），4∮18和4∮16都是直角形鋼筋。「4∮18」的水平段比「4∮16」的水平段長。「4∮18」的垂直段錨在左端柱內；「4∮16」的垂直段錨在右端柱內。這兩種鋼筋的水平段，都穿過中間柱，形成搭接。一般情況下，框架梁的箍筋間距，都是兩種。1／3柱間淨距加密，靠近柱子的地方，箍距密。而在梁的跨中處，箍距疏。

四跨連續框架梁原位標註

4、梁的箍筋原位標註與負筋省略標註

如果通長筋已經標註，而箍筋沒有標註的情況，說明相鄰各跨的箍筋數據各不相同，不適合集中標註。不同箍筋配置這時候標識在各跨梁的中間下方。

梁的兩端負筋（近支座處梁上部承受負彎矩一抗拉力的鋼筋），一般標註在梁平面圖近支座處。有2側均有負筋，左右相同，只標在左側，另一側省略，左右不同，同時標註。

5、梁的箍筋全部為原位標註

連續框架梁在集中標註處，沒有寫出箍筋的相關要求，說明梁的跨度都不一樣，梁各自配置的箍筋的直徑、間距和肢數，也不盡相同。分別標註在自己梁的下方。

6、箍筋的集中標註與箍筋原位標註兼有情況

箍筋標註注既有集中標註，又有原位標註。在既有箍筋集中標註的前提下：如果某跨沒有原位標註時，就執行集中標註的內容；如果某跨有不同於集中標註的原位標註時，便執行原位標註的內容。

另外，梁高和構造筋（梁側面縱向筋）及梁的截面高度，大跨梁和小跨梁之間也不一樣。這就是當集中標註的內容，與原位標註的內容不一致時，原位標註的內容優先原則。

7、原位標註抗扭筋

KL7(5)350×700；ф6@100/200(4)；

2∮25 (2∮12)；G4Ф12；五跨連續框架梁，梁的寬度是350mm，箍筋設為四肢（因為寬度≥350mm時，需設四肢）。近柱處的箍筋，屬於密箍區，間距為100mm。梁的跨中區，屬於疏箍區，間距為200mm。梁的高度是700mm，當梁的高度減去樓板厚度≥450mm時，須設置構造鋼筋（設此跨梁未受扭力）即「G4∮12」，防止垂直於梁截面的部位發生收縮裂縫。

如一個梁下注有的N4∮12。後面是四根直徑12mm的HRB400級鋼筋。在五跨連續框架梁KL7(5)350×700；只有一跨是原位標註「N4∮12」。這就是說，其餘四跨都是按照集中標註的第四行G4∮12，設置構造鋼筋。

此前都是用「／」來表示區分鋼筋上下排的符號。

還有一種用「-」來表示鋼筋上下排的符號。

如：下部鋼筋；就是用2∮22與2∮25 2∮22上下的中間加一根區分上下排線（相當於分子／分母形式）來表示，式中分子的「2∮22」是兩根直徑為22mm的HRB335級鋼筋，放在梁的下部上排；分母中的「2∮25」，是兩根直徑為25mm的HRB335級鋼筋，放在梁的下部下排角部；分母中「 」後面的「2∮22」，是兩根直徑為22mm的HRB335級鋼筋，要放在梁的下部下排中間。

當集中標註的第四行是N4∮14，這是四根直徑為14mm的HRB400級的抗扭筋。因為邊部梁或梁的兩側荷載不均衡等，都會導致梁產生扭力，需要設置抗扭筋。抗扭筋是梁的側面縱向筋。既然抗扭筋是寫在了集中標註的地方，五跨梁都設置抗扭筋。四根抗扭莊梁的毎側各設置抗扭筋兩根 。凡是梁的側面i向筋，一律設置拉筋。

當集中標註第四行為「G4∮12」。設置構造筋的梁，是沒有外部扭力荷載加給該梁的。設置構造筋的梁，是根據梁的高度來確定的。在框架梁的設計中，梁沒有承受外部扭力，當梁腹板（梁與板整體澆注時，去掉板厚而剩下的梁高）的高度≥450mm時，必須在梁的縱向兩側面配置構造鋼筋。兩側每側面各二根。
