為什麼會有測量Gap？

設備必須使用單個射頻模塊來執行測量、數據傳輸和接收，不同同時工作在兩個異頻頻點上。

行動裝置暫停與服務小區通信，以測量鄰區頻率間或其他鄰區RAT的持續時間稱為測量間隙（Meas Gap）。

Meas Gap 配置

LTE

LTE系統中，Meas Gap Length (MGL)是固定的，使得至少一個同步信號（PSS，SSS）包含在一個Gap內。LTE同步信號以5ms的周期發送，因此LTE的MGL為6ms，允許在Meas間隙的開始和結束處對RF模塊重新調諧0.5ms。終端檢測Meas Gap內的同步信號，識別物理小區ID（PCI）和接收定時，並在終端使用小區特定參考信號（CRS）進行測量之後。

New Radio

Meas Gap Lengths (MGL): 1.5 ms, 3 ms, 3.5 ms, 4 ms, 5.5 ms and 6 ms

Meas Gap Repetition Period (MGRP): 20 ms, 40 ms, 80 ms and 160 ms

在5G中，有三種不同的Gap測量類型

l gapFR1:此測量間隙配置只能應用於FR1。gapFR1 Meas Gap不能與gapUE一起配置。eg.當UE處於EN-DC連接的RRC連接模式狀態並且需要測量FR1頻率時，gNB將配置gapFR1或gapUE。

l gapFR2:此測量間隙配置只能應用於FR2。與gapFR1類似，gapFR2不能與gapUE一起配置。eg.如果UE處於帶有EN-DC連接的RRC連接模式，並且FR2需要測量，則gNB將配置gapFR2或gapUE

l gapUE：該meas間隙配置可適用於所有頻率，即FR1和FR2。如果配置了gapUE，則gapFR1和gapFR2都不能配置。利用這種meas間隙結構，UE可以測量FR1、FR2和非NR RAT。

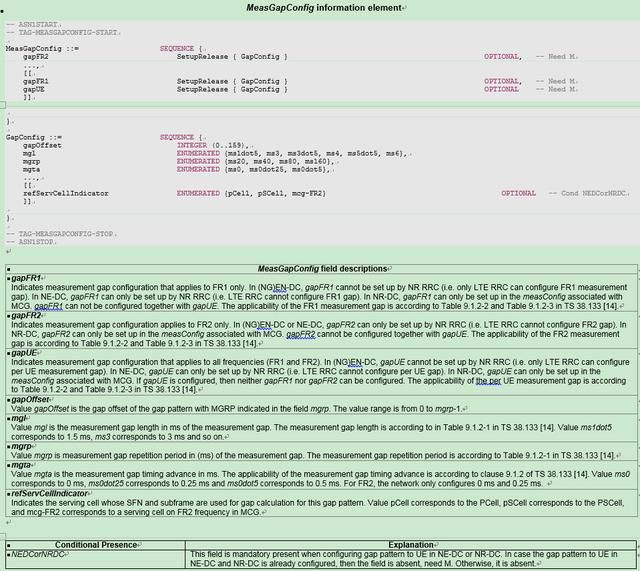

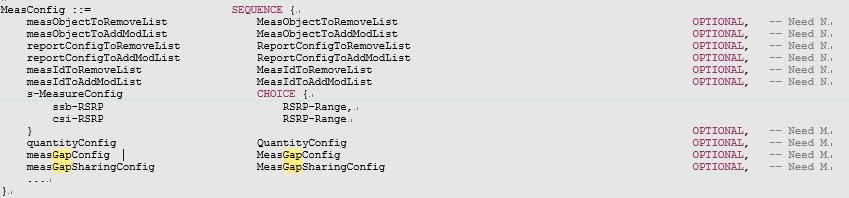

Gap相關參數（38.331定義如下）：

為什麼需要多個Means Gap？

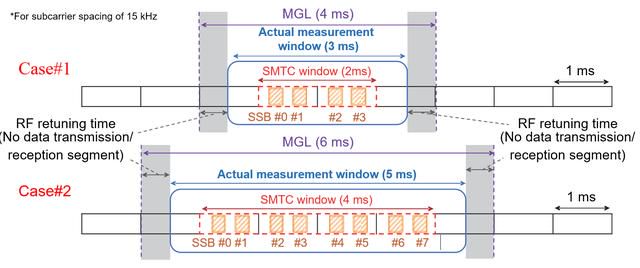

如圖所示，5G NR測量Gap長度不固定，3GPP規範使其可配置。固定的MeasGap可能會導致服務單元中的吞吐量不必要地降低。可以將SMTC window 和窗口持續時間設置為匹配SSB傳輸和相應的MGL。例如，如果我們認為SMTC window 持續時間為2ms，MeasGap長度為6ms，則這裡4ms段不可用於在服務小區中傳輸和接收數據將導致低DL/UL吞吐量。

為了減少這種不必要的吞吐量降低，NR規範引入了可配置Meas Gap長度，與傳統的6ms-MGL一起達到5.5ms、4ms、3.5ms、3ms或1.5ms。

（SMTC持續時間：該參數配置越大，終端測量異頻SSB的持續時間更長，更容易測量到鄰區SSB，用戶切換及時，但對應的GAP窗口越大，異頻測量用戶吞吐率下降更多；該參數配置越小，終端測量異頻SSB的持續時間更短，更難測量到鄰區SSB，但對應的GAP窗口越小，異頻測量用戶吞吐率下降更少。）

測量間隔的系統幀和子幀計算

SFN mod T = FLOOR(gapOffset/10);

subframe = gapOffset mod 10;

with T = MGRP/10

MGRP是測量間隔重複周期，gapOffset可以配置為介於0和MGRP-1之間的值。

比如：當MGRP的值配置為40 ms，gapOffset的值配置為35時，考慮到上述等式，測量間隙SFN和SF可按如下方式計算。

Ø SFN mod (MGRP/10) = FLOOR (gapOffset/10)

· 1 mod(40/10)= FLOOR (35/10)

· 1mod4= 3 False

· 3mode4=3 True

· 7mod4=3 True

· 11mod4=3 True

Ø Subframe = gapOffset mod10

· Subframe= 35 mod 10

· Subframe =5

因此，Meas GAP的SFN可以是3、7、11、15、19等，在4ms的Meas長度期間從子幀5開始，如下所示。
