門飾板與儀錶板間隙（門飾板與鈑金件匹配設計）

2023-04-16 05:38:15 2

門飾板和鈑金件的配合區域主要包含：門飾板周邊和鈑金件Y向配合間隙、門飾板上端和窗框配合間隙。為防止門飾板刮擦車門鈑金件塗料，門飾板翻邊與鈑金件間建議設計0.5mm的配合間隙，且可以每間隔一定的長度間斷地布置高0.5mm的凸臺，以保證間隙均勻；同時鈑金件此處也可做沉臺處理，在一定程度上遮擋此縫隙，如圖虛線框內所示。

門飾板周邊和鈑金件之間的預留0.5mm間隙是針對門飾板本體等硬塑件的情況。對於一些中高檔車型，若與鈑金件配合件為織物或PVC包覆，可做零貼。

此外，為防止零件製造偏差導致門飾板和窗框幹涉無法安裝，通常門飾板與窗框在X向上需留有一定的間隙，建議間隙值1.0mm，如圖所示。

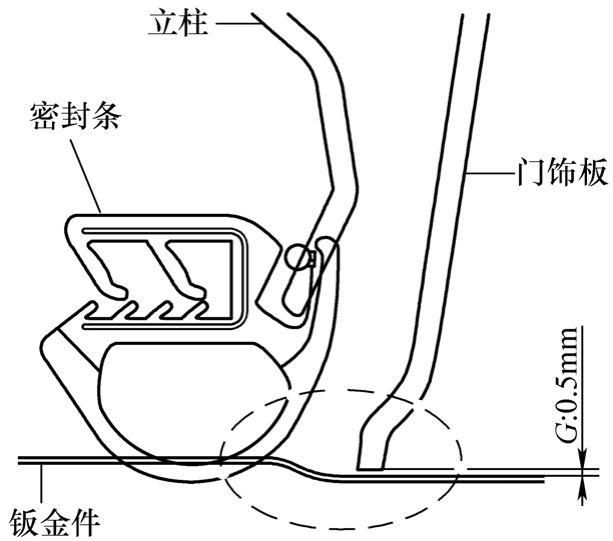

門飾板與門內鈑金件配合形式

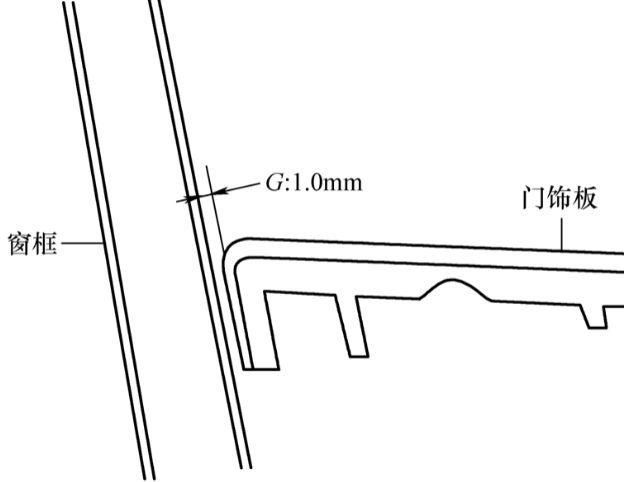

門飾板與窗框配合形式
