一種氣壓收卷機的製作方法

2023-05-30 12:57:36 1

本實用新型屬於收卷設備技術領域，具體涉及一種氣壓收卷機。

背景技術：

現有的收卷機多為通過主動轉動的收卷輥來對待收卷物料進行收集，該種收集方式，常會因為待收卷物料與收卷輥的運動速度不一致，造成待收卷物料被拉斷或者折皺在一起。

技術實現要素：

針對上述技術問題，本實用新型提供了一種具有被動轉動的收卷輥的氣壓收卷機。

為了實現上述目的，本實用新型採用的技術方案是：一種氣壓收卷機，包括機架及設置於機架上的輸送輥和收卷輥，其特徵在於：所述收卷輥的兩端的中心軸分別與機架滑動配合，機架的兩側設有供收卷輥滑動的平直軌道；還包括一壓臂，所述壓臂把收卷輥壓緊在輸送輥上；所述壓臂下端與機架鉸接，壓臂上端與收卷輥相抵，還包括氣缸，氣缸的活塞杆端與壓臂中部鉸接，氣缸的另一端與機架鉸接，氣缸驅動壓臂把收卷輥壓緊在輸送輥上；隨著收卷輥和輸送輥之間被收卷料厚度的增加，收卷輥能逐步克服氣缸的拉力沿所述軌道運動並推動壓臂轉動。

本實用新型還進一步設置為，所述軌道末端設有兩個分別與收卷輥的兩端的中心軸對應的接料臂，接料臂下端與機架鉸接設置，接料臂上端設有承託中心軸的凹形承託部，還包括一與接料臂鉸接的第二氣缸，第二氣缸的活塞杆端與接料臂鉸接，第二氣缸的另一端與機架鉸接，第二氣缸驅動接料臂轉動。

本實用新型還進一步設置為，還包括把收卷輥送入輸送輥和壓臂之間的送料裝置，該送料裝置包括兩個分別安裝在輸送輥兩端的可轉動的旋轉盤，旋轉盤上設置一U型連接件，旋轉盤上還固定安裝一第三氣缸，還包括對U型連接件的開口進行啟閉操作的Y型旋轉件，該Y型旋轉件一端與第三氣缸的活塞杆端鉸接，Y型旋轉件另一端的兩個相對臂的其中一個臂與U型連接件的一側壁鉸接，第三氣缸的另一端與旋轉盤鉸接。

本實用新型的有益效果：本實用新型所提供的氣壓收卷機，其通過輸送輥的轉動來驅動收卷輥轉動，在本實用新型所提供的技術方案中，收卷輥作為一個從動輥，其轉動速度與輸送輥保持一致，避免了被收卷料被拉斷或發生折皺的可能，保證了收卷的質量。

附圖說明

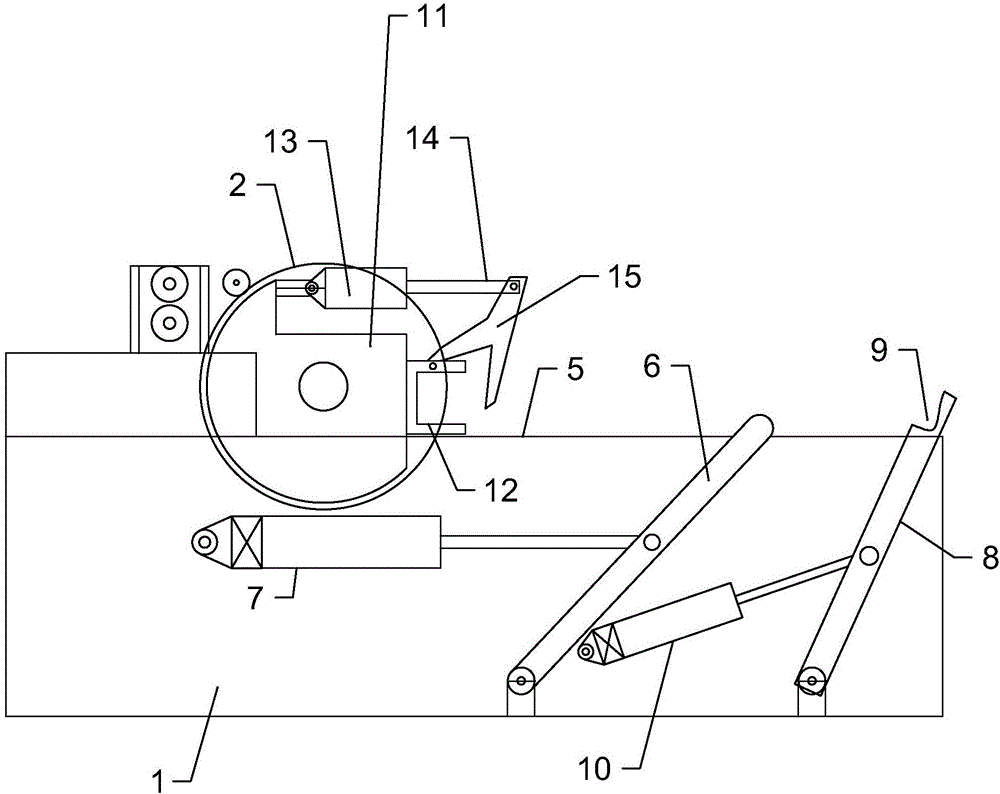

圖1為本實用新型的結構示意圖；

圖2為本實用新型收卷機的工作狀態示意圖。

圖中標號含義：1-機架；2-輸送輥；3-收卷輥；4-中心軸；5-軌道；6-壓臂；7-氣缸；8-接料臂；9-凹形承託部；10-第二氣缸；11-旋轉盤；12-U型連接件；13-第三氣缸；14-活塞杆端；15-Y型旋轉件。

具體實施方式

下面結合附圖和實施例，對本實用新型的具體實施方式作進一步詳細描述。以下實施例用於說明本實用新型，但不用來限制本實用新型的範圍。

以下參考圖1至圖2對本實用新型進行說明。

一種氣壓收卷機，包括機架1及設置於機架1上的輸送輥2和收卷輥3，所述收卷輥3的兩端的中心軸4分別與機架1滑動配合，機架1的兩側設有供收卷輥3滑動的平直軌道5，中心軸4與平直軌道5滑動配合，使得收卷輥3可在機架1上自由的滑動；還包括一壓臂6，所述壓臂6把收卷輥3壓緊在輸送輥2上；所述壓臂6下端與機架1鉸接，壓臂6上端與收卷輥3相抵，還包括氣缸7，氣缸7的活塞杆端與壓臂6中部鉸接，氣缸7的另一端與機架1鉸接，氣缸7驅動壓臂6把收卷輥3壓緊在輸送輥2上；隨著收卷輥3和輸送輥2之間被收卷料厚度的增加，收卷輥3能逐步克服氣缸7對壓臂6的拉力沿所述軌道5運動並推動壓臂6轉動。上述技術方案中，由於收卷輥3被壓緊在輸送輥2上，在摩擦力的作用下，輸送輥2的轉動會帶動收卷輥3的轉動，使收卷輥3進行收卷操作，隨著收卷輥3和輸送輥2之間被收卷料厚度的增加，收卷輥3會被推著背向輸送輥2運動，收卷輥3的運動需要克服氣缸7對壓臂6的拉力，這樣隨著收卷輥3逐步的推著壓臂6移動，完成收卷工作。

軌道5末端設有兩個分別與收卷輥3的兩端的中心軸4對應的接料臂8，接料臂8下端與機架1鉸接設置，接料臂8上端設有承託中心軸4的凹形承託部9，還包括一與接料臂8鉸接的第二氣缸10，第二氣缸10的活塞杆端與接料臂8鉸接，第二氣缸10的另一端與機架1鉸接，第二氣缸10驅動接料臂8轉動。上述技術方案中，收卷輥3的中心軸4滾入凹形承託部9內，第二氣缸10驅動接料臂8轉動，使收卷輥3送到下一道工序的操作位置。

本實用新型所提供的氣壓收卷機還包括把收卷輥3送入輸送輥2和壓臂6之間的送料裝置，該送料裝置用於輸送收卷輥3，提前準備好收卷輥3，便於收卷輥3及時送入工作位置。

該送料裝置包括兩個分別安裝在輸送輥2兩端的可轉動的旋轉盤11，旋轉盤11上設置一U型連接件12，收卷輥3的中心軸4安置在U型連接件12中，旋轉盤11上還固定安裝一第三氣缸13，所述第三氣缸13的活塞杆14的運動方向與U型連接件12的開口朝向相同，還包括對U型連接件12的開口進行啟閉操作的Y型旋轉件15，該Y型旋轉件15一端與第三氣缸13的活塞杆端14鉸接，Y型旋轉件15另一端的兩個相對臂的其中一個臂與U型連接件12的一側壁鉸接。收卷輥3事先放置在U型連接件12中，並通過Y型旋轉件15把其鎖定在U型連接件12中，通過轉動旋轉盤11，把事先準備好的收卷輥3放入輸送輥2和壓臂6之間，並打開Y型旋轉件15，使輸送輥2進入軌道中，第三氣缸13的另一端與旋轉盤11鉸接。

輸送輥2和旋轉盤11的驅動裝置未在圖中示出。

以上所述僅是本實用新型的優選實施方式，應當指出，對於本技術領域的普通技術人員來說，在不脫離本實用新型技術原理的前提下，還可以做出若干改進和變型，上述假設的這些改進和變型也應視為本實用新型的保護範圍。
