一種生物檢測試劑盒的製作方法

2023-05-28 19:09:56 1

本實用新型涉及一種生物檢測試劑盒。

背景技術：

環境因素及其波動變化對生物樣品保存所要求的恆溫恆溼環境構成了威脅，直接影響了生物樣品上機檢測的準確性。

有鑑於此，中國專利201420126650.6提供了一種生物檢測試劑盒，包括盒體和盒蓋，所述盒體包括頂壁、內側盒體壁、外側盒體壁以及位於所述內側盒體壁以及外側盒體壁之間的中間隔離壁，所述內側盒體壁、外側盒體壁以及中間隔離壁的頂部與所述頂壁緊密連接；其中，所述內側盒體壁以及外側盒體壁上設置有多個細小通孔，所述內側盒體壁與中間隔離壁之間以及外側盒體壁與中間隔離壁之間填充有吸潮物質。該實用新型的生物檢測試劑盒通過設置多層盒體壁，不僅降低了外部環境的溼度溫度對盒體內待檢生物樣品的影響，而且減小了在向盒內放置生物樣品時造成的盒內溼度的變化，提高了檢測的準確性。但是該實用新型的保溫效果很有限，在一些晝夜溫差較大的地區不實用。

技術實現要素：

本實用新型要解決的問題是提供一種保溫效果好、實用性強的生物檢測試劑盒。

為了解決上述技術問題，本實用新型採用的技術方案是：一種生物檢測試劑盒，包括底座、固定在所述底座上的試劑盒本體，所述試劑盒本體的頂部設置有凸臺，所述凸臺上活動套設有一蓋體，其特徵在於，所述底座為空心結構且所述底座內填充有加熱水，所述試劑盒本體的外壁固定有密封筒，所述密封筒內填充有加熱水，所述底座內安裝有循環泵和溫度傳感器，所述密封筒內安裝有加熱棒，所述循環泵上連接有與所述密封筒連接並連通的出水管，所述密封筒上固定有延伸至所述底座內的回流管，所述密封筒的外壁固定有電控盒，所述電控盒內固定有電控裝置，所述電控盒的外壁設置有溫度顯示屏和溫度設置按鈕，所述電控裝置分別與所述循環泵、溫度傳感器、加熱棒、溫度顯示屏和溫度設置按鈕電性連接；所述密封筒的頂部設置有洩壓閥門，所述洩壓閥門包括焊接在所述密封筒頂部並與所述密封筒內腔連通的洩壓盒，所述洩壓盒的頂部設置有多個氣孔，所述洩壓盒的內臂固定有擋板，所述擋板上設置有洩壓孔，所述洩壓孔內活動設置有一密封組件，所述洩壓盒的頂部固定有穿過所述密封組件並與所述密封組件滑動連接的杆體，所述杆體的底端固定有與所述密封組件接觸的底板，所述杆體上位於所述洩壓盒的頂部和密封組件之間套設有彈簧。

優選地，上述的生物檢測試劑盒，其中所述電控裝置包括電路板、安插在所述電路板上的處理器和A/D轉換器、與所述處理器電性連接的第一繼電器和第二繼電器，所述處理器分別與所述A/D轉換器、溫度顯示屏和溫度設置按鈕電性連接，所述A/D轉換器與所述溫度傳感器電性連接，所述第一繼電器與所述循環泵電性連接，所述第二繼電器與所述加熱棒電性連接。

優選地，上述的生物檢測試劑盒，其中所述底座的頂部設置有多個延伸至所述試劑盒本體內的T型散熱放置片。

優選地，上述的生物檢測試劑盒，其中所述處理器採用STC89C52RC晶片，所述A/D轉換器採用HX711AD晶片。

優選地，上述的生物檢測試劑盒，其中所述溫度設置按鈕包括溫度加鍵和溫度減鍵。

優選地，上述的生物檢測試劑盒，其中所述密封組件包括圓形板、套設在所述圓形板外壁的密封圈。

本實用新型的技術效果主要體現在：加熱棒可以給密封筒內的加熱水加熱，在循環泵的作用下加熱水在密封筒和底座之間循環，這樣就可以將密封筒內的熱量運輸到試劑盒本體內，從而起到了保溫的作用，這樣保溫效果好，而且採用水浴加熱的方式，避免了高溫使得試劑盒本體內的試劑變性；當密封筒內因水蒸氣過多而使得內壓增大時，水蒸氣推動密封組件向上運動，然後水蒸氣從洩壓孔通過從氣孔排出，這樣設計起到了洩壓的作用，使得本實用新型更加實用。

附圖說明

圖1為本實用新型的結構示意圖；

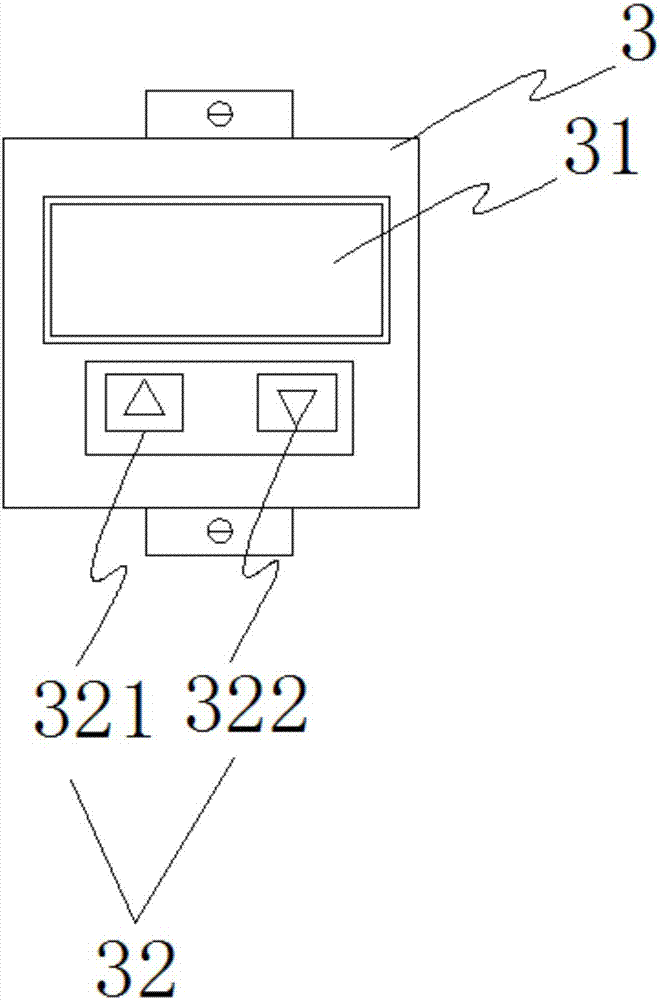

圖2為圖1中電控盒的結構示意圖；

圖3為圖1中電控盒的縱向剖視圖；

圖4為圖1中洩壓閥門的結構示意圖；

圖5為圖4中密封組件的結構示意圖；

圖6為圖1中密封筒的縱向剖視圖。

具體實施方式

以下結合附圖，對本實用新型的具體實施方式作進一步地詳述，以使本實用新型的技術方案更易於理解和掌握。

如圖1、2、3、4、5、6所示，一種生物檢測試劑盒，包括底座1、固定在底座1上的試劑盒本體10，試劑盒本體10的頂部設置有凸臺11，凸臺11上活動套設有一蓋體12。

底座1為空心結構且底座1內填充有加熱水，試劑盒本體10的外壁固定有密封筒2，密封筒2內填充有加熱水，底座1內安裝有循環泵13和溫度傳感器14，密封筒2內安裝有加熱棒21，循環泵13上連接有與密封筒2連接並連通的出水管22，密封筒2上固定有延伸至底座1內的回流管23，密封筒2的外壁固定有電控盒3，電控盒3內固定有電控裝置，電控盒3的外壁設置有溫度顯示屏31和溫度設置按鈕32，電控裝置包括電路板33、安插在電路板33上的處理器34和A/D轉換器35與處理器34電性連接的第一繼電器36和第二繼電器37，處理器34分別與A/D轉換器35、溫度顯示屏31和溫度設置按鈕32電性連接，A/D轉換器35與溫度傳感器14電性連接，第一繼電器36與循環泵13電性連接，第二繼電器37與加熱棒21電性連接。用戶通過溫度設置按鈕32設置保溫溫度，溫度傳感器14自動檢測底座1內的水溫，處理器34根據內置的模型控制加熱棒21加熱並是的底座1內的水溫保持在預設的溫度。其中處理器34採用STC89C52RC晶片，A/D轉換器35採用HX711AD晶片。為了方便使用，溫度設置按鈕32包括溫度加鍵321和溫度減鍵322。

本實用新型中的密封筒2的頂部設置有洩壓閥門4，洩壓閥門4包括焊接在密封筒2頂部並與密封筒2內腔連通的洩壓盒41，洩壓盒41的頂部設置有多個氣孔42，洩壓盒41的內臂固定有擋板43，擋板43上設置有洩壓孔，洩壓孔內活動設置有一密封組件5，密封組件5包括圓形板51、套設在圓形板51外壁的密封圈52，這樣設計提高了密封性能。洩壓盒41的頂部固定有穿過圓形板51件並與圓形板51滑動連接的杆體44，杆體44的底端固定有與密封組件5接觸的底板45，杆體44上位於洩壓盒41的頂部和密封組件5之間套設有彈簧46。

本實用新型中的底座1的頂部設置有多個延伸至試劑盒本體10內的T型散熱放置片60，這樣設計使得底座1內熱量加速散失到試劑盒本體10內。

當然，以上僅為本實用新型的較佳實施例而已，非因此即局限本實用新型的專利範圍，凡運用本實用新型說明書及圖式內容所為之簡易修飾及等效結構變化，均應同理包含於本實用新型的專利保護範圍之內。
