cad怎麼設置尺寸標註（cad標註尺寸樣式怎麼設置）

2023-05-29 00:10:43 1

cad標註尺寸樣式怎麼設置？在cad平面設計圖紙中，cad標註尺寸樣式可以根據用戶自身的需求調整設置，現在市面上一般的cad工具會提供兩種比較經典的樣式——ISO-25和STANDARD，這兩種樣式對於處理大多數的平面設計圖都是綽綽有餘的，通過標註樣式不僅可以設置標註線、箭頭、文字的形式，還可以設置單位、精度、公差，其功能還是相當全面的，下面就是小編帶來的詳細攻略教程，感興趣的用戶不妨來看看吧！

工具一：風雲CAD編輯器

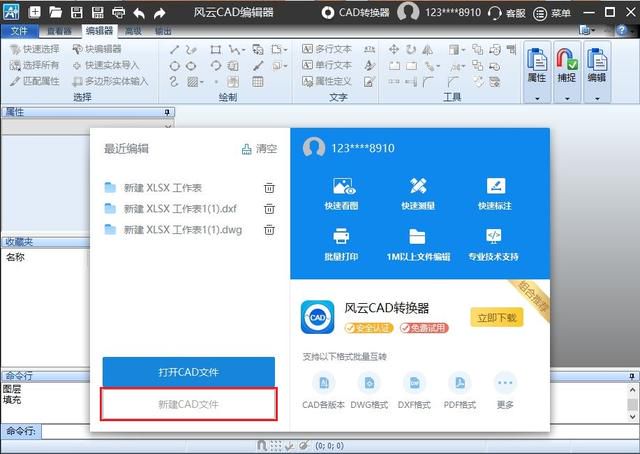

第一步，現在應用市場上cad工具還是很多的，通常都是電腦應用，我們這裡選擇比較知名的《風雲CAD編輯器》，在電腦瀏覽器中輸入詞條找到官網下載安裝最新的軟體，返回電腦桌面雙擊打開，第一次需要創建環境，等待一段時間，進入之後新建cad文件，如圖所示；

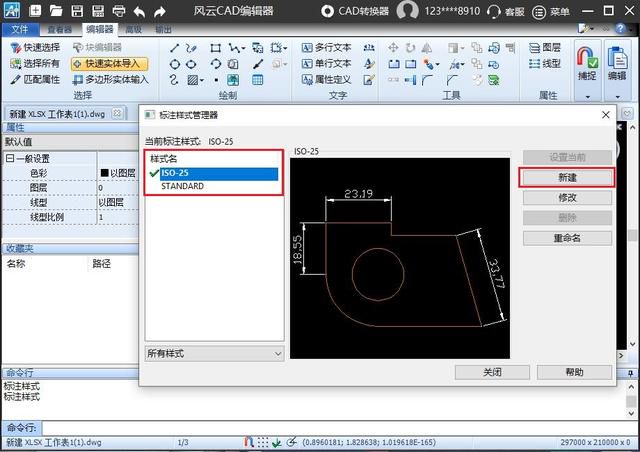

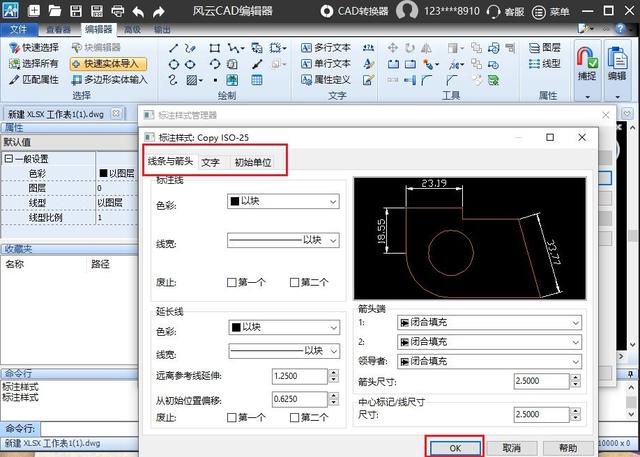

第二步，點擊最上面菜單欄中的【編輯器】，選擇【文字】功能，點擊【屬性定義】旁邊的按鈕，彈出的彈窗就是【標註樣式管理器】的對話框，用戶可以選擇ISO-25和STANDARD這兩種經典樣式，也可以新建樣式，點擊【新建】設置好樣式的名稱，進入新樣式的彈窗設置線條與箭頭、文字以及初始單位等，這樣新的標註樣式就完成了，如圖所示；

第三步，選擇用戶自己需要的標註樣式，點擊【設置當前】就完成了有關於標註樣式的修改設置了。

工具二：Auto Cad

第一步，打開電腦桌面已經安裝好的Auto Cad工具，按下標註樣式的快捷鍵【d】，點擊【新建】設置的樣式名稱，彈出的對話框中選擇【符號和箭頭】，根據自己的需求設置，如圖所示；

第二步，點擊【調整】勾選文字始終保持在尺寸線之間、尺寸線上方帶引線，設置適合的全局比例，選擇單位一欄設置好點擊確定，如圖所示；

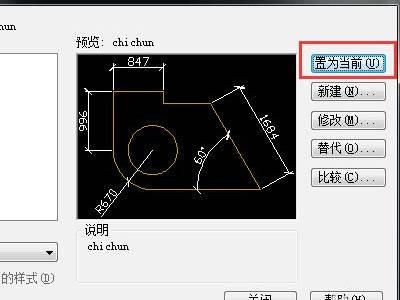

最後，回到最初窗口，點擊右邊【設置為當前】選擇【標註】——【線性標註】，就完成了cad標註尺寸樣式的設置了。
