建築暖通施工圖一般包含：封面、圖紙目錄、設計說明、圖例符號、材料表、系統原理圖、平面圖、剖面圖、設備大樣圖等。識圖是後期工作的基礎和關鍵，如何快速掌握審圖及讀圖重點，下面我們一一列舉：

1、圖紙目錄、設計說明

圖紙目錄中了解該項目施工圖由那幾類專業圖紙組成、各專業圖紙有多少張、每張圖紙的圖名及圖號。

設計說明中需閱讀的內容：項目所在地理位置、管道使用材質及連接方式、系統工作壓力和試壓要求、管道保溫使用材質及厚度、管道外徑壁厚規格尺寸、排氣和洩水管徑及安裝要求、閥門使用類型要求、管道支吊架使用要求。

2、圖例符號

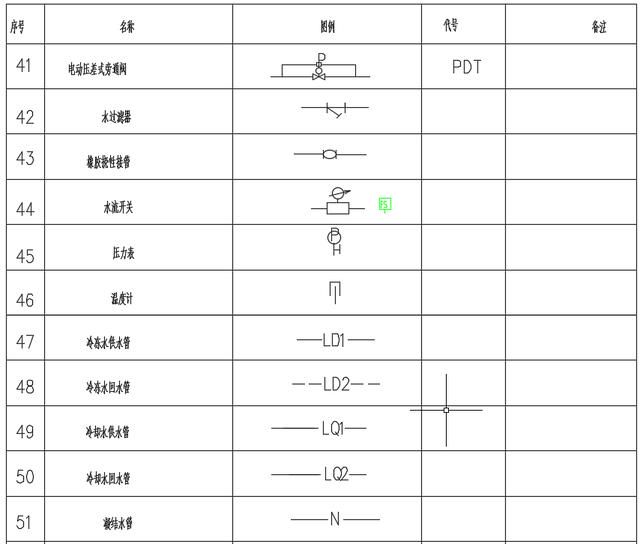

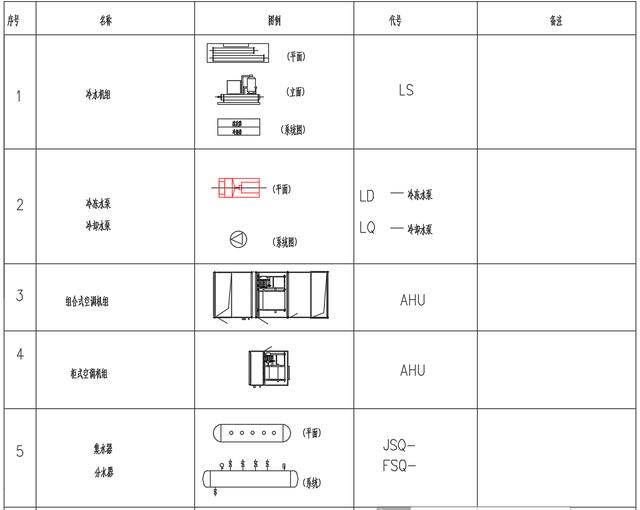

熟悉圖例中相關圖形符號及管道符號。

3、材料表

設備材料表一般會列出主要設備及主要材料的規格、型號、數量、具體要求，但數量只作為概算估計值，不作為設備材料的供貨依據。

4、系統原理

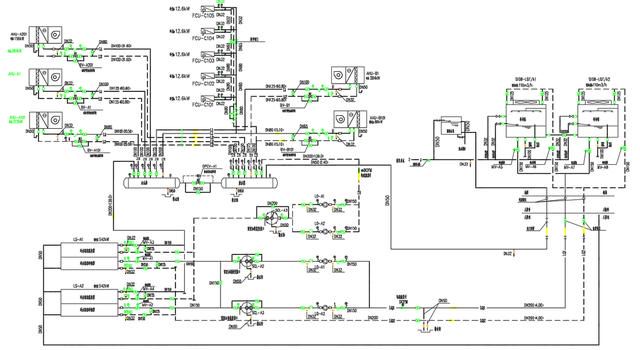

了解設備運行原理，確定設備數量，確定系統各位置管徑大小、閥門數量及規格，儀器儀表位置及數量，洩水管位置及尺寸，各設備、管道間是否有旁通管，分集水器接管數量（設備閥門對應圖例確定設備名稱）。

5、平面圖

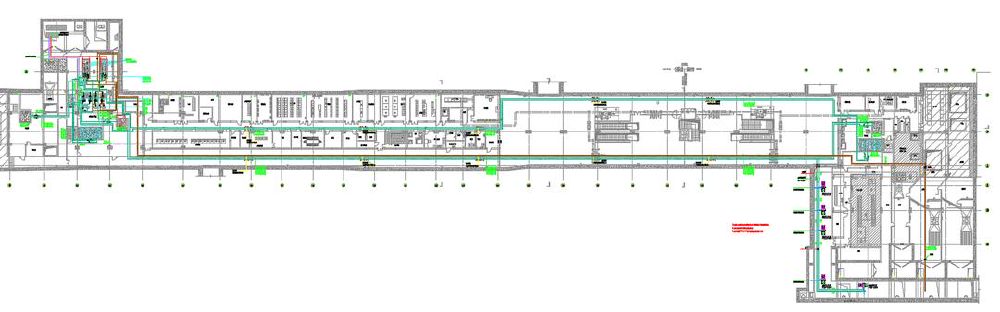

在平面圖中確定暖通水管平面走向，主要暖通水設備房位置，在查看平面圖時需對應系統圖梳理清楚平面是否和系統圖一致（包括管徑大小、管線連接路由等），並對應剖面圖初步確定暖通水管所在高度位置。

6、剖面圖

確定主要位置標高，完成面與結構面高差值，初步管線上下排布情況。

7、設備大樣圖

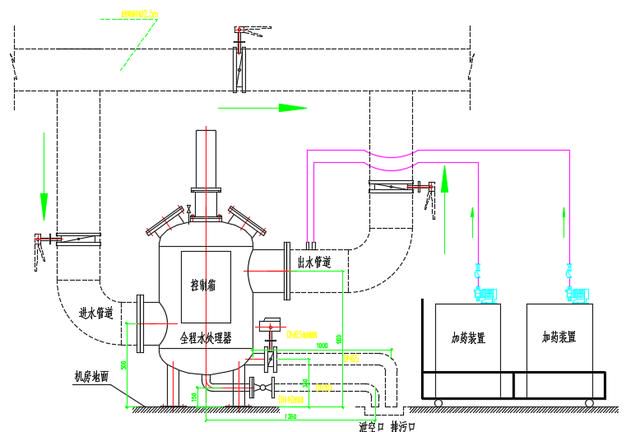

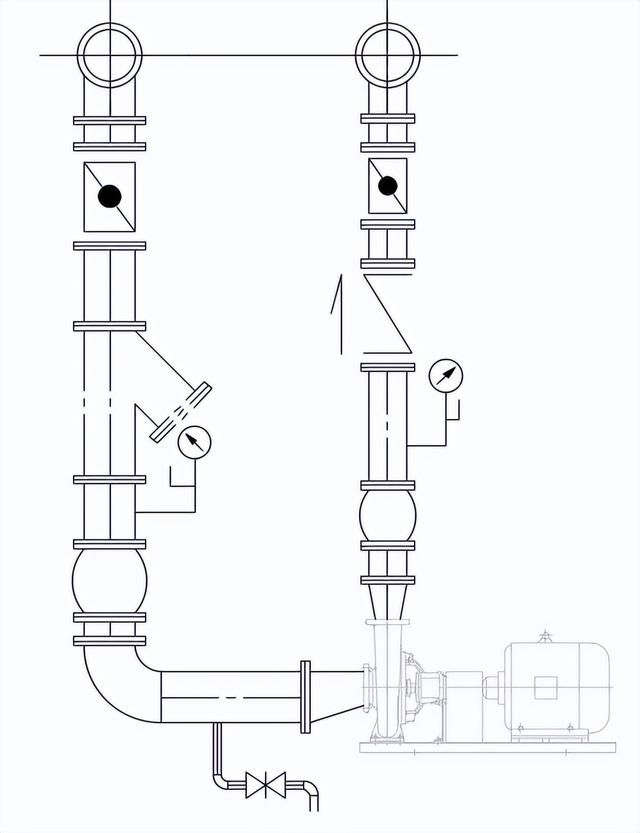

根據設備大樣圖可確定設備樣式、設備尺寸大小、接口類型等。
