一種用於植物學的葉片成分提取裝置
2023-06-04 06:14:12 1
1.本實用新型涉及植物研究領域，具體是一種用於植物學的葉片成分提取裝置。
背景技術：
2.植物作為一種重要的自然資源，在對植物進行研究時，常需要對植物的有效成分進行提取，其中不同的需求將涉及所採用不同的方法。
3.目前在進行植物葉片成分的提取時，常通過破碎箱對葉片進行破碎，並通過固液分離將提取液與葉片殘渣分離，其中破碎箱在破碎過程中，破碎板將葉片擠壓至箱體邊緣，使得葉片無法充分受到破碎。
技術實現要素：
4.本實用新型的目的在於提供一種用於植物學的葉片成分提取裝置，以解決目前破碎箱在進行破碎作業時，破碎板將葉片擠壓至箱體邊緣，使得葉片無法充分受到破碎的問題。
5.為實現上述目的，本實用新型提供一種用於植物學的葉片成分提取裝置，包括：
6.破碎箱；
7.破碎機構，安裝在破碎箱的上部，用於對破碎箱內的葉片進行破碎，所述破碎機構包括破碎板以及往復結構，所述往復機構包括兩組往復板以及不完全齒輪，兩組所述往復板滑動連接在破碎箱上部，往復板的底部與破碎板連接，兩組往復板靠近側分別設置有一組齒條，所述不完全齒輪通過轉動電機轉動安裝在破碎箱上部，且交替與兩組齒條嚙合傳動；
8.推料機構，包括兩組推料板，兩組推料板通過連接件滑動連接在破碎箱的兩側，且通過彈力件與破碎箱內壁彈性連接，所述彈力件用於支撐推料板遠離破碎箱內壁移動，所述推料板通過連接繩與往復板傳動連接，所述連接繩中部繞設在破碎箱側面的多組導向輪上；
9.本實用新型通過轉動電機帶動不完全齒輪轉動，使得不完全齒輪交替與兩側的齒條嚙合傳動，帶動兩組往復板以及破碎板往復移動，對破碎箱內的葉片進行擠壓破碎，同時往復板往復移動的過程中，通過連接繩帶動推料板對應進行移動，將破碎葉片推料至破碎箱的中部進行堆積，便於破碎板進行破碎。
10.作為本實用新型進一步的方案，所述破碎箱上部設置有滑動軌道，所述滑動軌道用於供往復板滑動。
11.作為本實用新型進一步的方案，所述連接件為連接杆，所述連接杆滑動連接在破碎箱內壁上開設的滑動孔內，通過連接杆沿滑動孔滑動，對推料板的移動方向進行限位。
12.作為本實用新型進一步的方案，所述破碎箱底部設置有擠壓板，所述擠壓板上開設有多組通孔，所述通孔用於供葉片殘渣以及提取液漏出。
13.具體的，所述擠壓板的底部設置有濾網，所述濾網的上部安裝有導流板，所述導流
板用於將葉片殘渣以及提取液導流至濾網上，通過導流板將葉片殘渣以及提取液導流至濾網上，通過濾網將提取液過濾，並通過儲液筒進行儲存。
14.與現有技術相比，本實用新型通過設計推料機構，將推料機構上的推料板通過連接繩與往復機構連接，通過往復機構上下往復運動，帶動推料板移動，將破碎葉片推至破碎箱中部堆積，進行破碎處理，從而避免目前破碎箱在進行破碎作業時，破碎板將葉片擠壓至箱體邊緣，使得葉片無法充分受到破碎的問題。
附圖說明

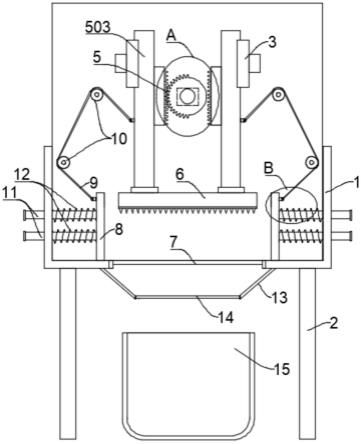

15.圖1為本實用新型提供的一種用於植物學的葉片成分提取裝置的結構示意圖。
16.圖2為本實用新型提供的圖1中a處的放大示意圖。
17.圖3為本實用新型提供的圖1中b處的放大示意圖。
18.附圖中：1、破碎箱；2、支撐架；3、滑動軌道；4、轉動電機；5、往復結構；501、不完全齒輪；502、齒條；503、往復板；6、破碎板；7、擠壓板；8、推料板；9、連接繩；10、導向輪；11、連接杆；12、螺旋彈簧；13、導流板；14、濾網；15、儲液筒。
具體實施方式
19.下面結合具體實施方式對本實用新型的技術方案作進一步詳細地說明。
20.如圖1和圖2所示，本實用新型實施例中，一種用於植物學的葉片成分提取裝置，包括破碎箱1，其安裝在支撐架2上；破碎機構，安裝在破碎箱1的上部，用於對破碎箱1內的葉片進行破碎，所述破碎機構包括破碎板6以及往復結構5，所述往復機構包括兩組往復板503以及不完全齒輪501，兩組所述往復板503滑動連接在破碎箱1上部，往復板503的底部與破碎板6連接，兩組往復板503靠近側分別設置有一組齒條502，所述不完全齒輪501通過轉動電機4轉動安裝在破碎箱1上部，且交替與兩組齒條502嚙合傳動；推料機構，包括兩組推料板8，兩組推料板8通過連接件滑動連接在破碎箱1的兩側，且通過彈力件與破碎箱1內壁彈性連接，所述彈力件用於支撐推料板8遠離破碎箱1內壁移動，所述推料板8通過連接繩9與往復板503傳動連接，所述連接繩9中部繞設在破碎箱1側面的多組導向輪10上；
21.進一步的所述破碎箱1上部設置有滑動軌道3，所述滑動軌道3用於供往復板503滑動；
22.本實用新型在進行破碎作業時，通過轉動電機4帶動不完全齒輪501轉動，使得不完全齒輪501交替與兩側的齒條502嚙合傳動，帶動兩組往復板503以及破碎板6往復移動，對破碎箱1內的葉片進行擠壓破碎；
23.同時往復板503往復移動的過程中，通過連接繩9帶動推料板8對應進行移動，當往復板503向上移動時，兩組推料板8在彈力件的支撐力作用下相互靠近，將破碎葉片推料至破碎箱1的中部進行堆積，便於破碎板6進行破碎，同時當往復板503向下帶動破碎板6進行破碎時，此時連接繩9帶動兩組推料板8遠離，給破碎板6下降讓位；
24.所述彈力件優選為螺旋彈簧12，所述螺旋彈簧12處於壓縮狀態，用於提供支撐力，當然實際在設計時也可選用其他具有彈性連接能力的部件，如選用扭力彈簧等等。
25.如圖3所示，本實用新型實施例中，所述連接件為連接杆11，所述連接杆11滑動連接在破碎箱1內壁上開設的滑動孔內，通過連接杆11沿滑動孔滑動，對推料板8的移動方向
進行限位。
26.如圖1所示，本實用新型實施例中，所述破碎箱1底部設置有擠壓板7，所述擠壓板7上開設有多組通孔，所述通孔用於供破碎的葉片殘渣以及提取液漏出；
27.進一步的所述擠壓板7的底部設置有濾網14，所述濾網14的上部安裝有導流板13通過導流板13將葉片殘渣以及提取液導流至濾網14上，通過濾網14將提取液過濾，並通過儲液筒15進行儲存，當過濾完成後，可將濾網14取下，將濾網14上的葉片殘渣收集。
28.綜合以上所述，本實用新型通過設計推料機構，將推料機構上的推料板8通過連接繩9與往復機構連接，通過往復機構上下往復運動，帶動推料板8移動，將破碎葉片推至破碎箱1中部堆積，進行破碎處理，從而避免目前破碎箱1在進行破碎作業時，破碎板6將葉片擠壓至箱體邊緣，使得葉片無法充分受到破碎的問題。
29.在本實用新型的描述中，需要理解的是，術語「中心」、「縱向」、「橫向」、「上」、「下」、「前」、「後」、「左」、「右」、「豎直」、「水平」、「頂」、「底」、「內」、「外」等指示的方位或位置關係為基於附圖所示的方位或位置關係，僅是為了便於描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。此外，術語「第一」、「第二」等僅用於描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特徵的數量。由此，限定有「第一」、「第二」等的特徵可以明示或者隱含地包括一個或者更多個該特徵。在本實用新型的描述中，除非另有說明，「多個」的含義是兩個或兩個以上。
30.在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語「安裝」、「相連」、「連接」應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對於本領域的普通技術人員而言，可以通過具體情況理解上述術語在本實用新型中的具體含義。
31.上面對本實用新型的較佳實施方式作了詳細說明，但是本實用新型並不限於上述實施方式，在本領域的普通技術人員所具備的知識範圍內，還可以在不脫離本實用新型宗旨的前提下作出各種變化。
