一種ALC隔牆板安裝膠粘劑塗抹裝置的製作方法

2023-06-05 07:21:57

一種alc隔牆板安裝膠粘劑塗抹裝置
技術領域
1.本實用新型涉及粘劑塗抹技術領域，具體為一種alc隔牆板安裝膠粘劑塗抹裝置。


背景技術：

2.alc是蒸壓輕質混凝土(autoclaved lightweight concrete)的簡稱，alc隔牆板屬於當前開發的新型三板體系綠色建設材料，比較於磚牆或混凝土牆面板，具有材料重量較輕和良好的保溫隔熱性能，可以滿足居室不同空間布置要求，工程施工進度快，可以進行工廠規模化大批量生產。
3.目前，alc隔牆板在建築行業已經基本替代了粘土磚成為新型的節能環保的建築材料，其使用量逐年增加。alc隔牆板在安裝時，除了需要鉸接安裝外，通常還需要粘合劑進行粘合安裝，在建築牆板的粘合安裝時，需要在建築牆板上塗抹粘合劑。
4.現有的粘合劑塗抹方法大部分採用將粘合劑直接倒在建築牆板上，然後再用粘合劑刷塗抹均勻，這樣存在的問題是一方面粘合劑塗抹不均勻，且不能很好的控制塗抹區域，另一方面，造成粘合劑的浪費。


技術實現要素：

5.本實用新型的目的在於提供一種結構簡單，使用便捷的alc隔牆板安裝膠粘劑塗抹裝置。
6.本實用新型的目的通過如下技術方案實現：一種alc隔牆板安裝膠粘劑塗抹裝置，它包括刷板，所述刷板的前側設有刷毛，刷板的後側開設有收納槽，所述收納槽的前側開設有與刷毛連通的出料口，且收納槽內滑動連接有壓膠板；所述刷板後端左右兩側分設有翼板，各翼板和壓膠板之間設有出膠驅動結構；所述出膠驅動結構包括支撐杆、轉動杆、伸縮彈簧以及鎖扣件；所述支撐杆固定在翼板上，轉動杆的中部鉸接在支撐杆上，鎖扣件設置在轉動杆的外端部，其與翼板的外側沿限位配合，所述轉動杆內側的阻力臂上開設軸向延伸的滑槽，所述滑槽內連接有滑塊，所述壓膠板的後側設有壓杆，壓杆的後端與滑塊相互鉸接；所述伸縮彈簧一端連接在翼板上，另一端連接在轉動杆外側的動力臂上。
7.較之現有技術而言，本實用新型的優點在於：
8.本實用新型在收納槽上設有可滑動的壓膠板，壓膠板與出膠驅動結構配合可自動擠壓膠粘劑，在刷毛塗抹隔牆板過程中實現自動出膠，以實現均勻塗抹的效果。
附圖說明
9.圖1為本實用新型一種alc隔牆板安裝膠粘劑塗抹裝置的結構示意圖；

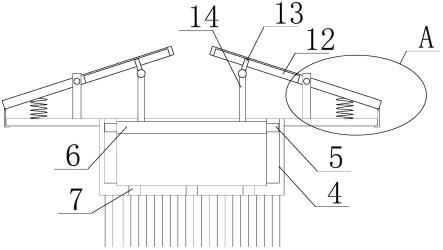

10.圖2為一種alc隔牆板安裝膠粘劑塗抹裝置的俯視結構示意圖；
11.圖3為圖2中a部分結構示意圖。
12.標號說明：1刷板、2收納槽、3把手、4導向槽、5導向塊、6壓膠板、7出料口、8翼板、9支撐杆、10轉動杆、11鎖扣件、12滑槽、13滑塊、14壓杆、15刷毛、16伸縮彈簧。
具體實施方式
13.下面結合說明書附圖和實施例對本

技術實現要素：
進行詳細說明：
14.如圖1至圖3所示為本實用新型提供的一種alc隔牆板安裝膠粘劑塗抹裝置實施例示意圖。
15.一種alc隔牆板安裝膠粘劑塗抹裝置，它包括刷板1，所述刷板1的前側設有刷毛15，刷板1的後側開設有收納槽2，所述收納槽2的前側開設有與刷毛15連通的出料口7，且收納槽2內滑動連接有壓膠板6；
16.所述刷板1後端左右兩側分設有翼板8，各翼板8和壓膠板6之間設有出膠驅動結構；
17.所述出膠驅動結構包括支撐杆9、轉動杆10、伸縮彈簧16以及鎖扣件11；
18.所述支撐杆9固定在翼板8上，轉動杆10的中部鉸接在支撐杆9上，鎖扣件11設置在轉動杆10的外端部，其與翼板8的外側沿限位配合，所述轉動杆10內側的阻力臂上開設軸向延伸的滑槽12，所述滑槽12內連接有滑塊13，所述壓膠板6的後側設有壓杆14，壓杆14的後端與滑塊13相互鉸接；
19.所述伸縮彈簧16一端連接在翼板8上，另一端連接在轉動杆10外側的動力臂上。
20.所述收納槽2的左右側壁開設有前後延伸的導向槽4，所述壓膠板6的左右側設有與導向槽4配合的導向塊5。
21.所述鎖扣件11為l形卡鉤，所述l形卡鉤與轉動杆10的外端部相鉸接。
22.所述刷板1的後側設有把手3。
23.所述壓膠板6上開設有注膠孔，注膠孔上連接有旋蓋。
24.所述刷板1的上側面設有用於觀察收納槽2內膠量的透明觀察窗。
25.本實用新型的工作原理如下：
26.初始狀態時，將鎖扣件11鎖定在翼板8的外側沿，此時伸縮彈簧16處於受力壓縮狀態，膠粘劑可從注膠孔注入，收納槽2內裝滿膠粘劑後安裝旋蓋進行密封。
27.塗抹時，轉動鎖扣件11，鎖扣件11脫離翼板8，伸縮彈簧16向上頂推轉動杆10的動力臂，並帶動轉動杆10轉動，轉動杆10的阻力臂下壓，下壓過程中滑塊13在滑槽12內移動，阻力臂通過壓杆14驅動壓膠板6向前側移動，從而擠壓膠粘劑，膠粘劑從出料口7擠出，到達刷毛15位置。


技術特徵：
1.一種alc隔牆板安裝膠粘劑塗抹裝置，其特徵在於：它包括刷板(1)，所述刷板(1)的前側設有刷毛(15)，刷板(1)的後側開設有收納槽(2)，所述收納槽(2)的前側開設有與刷毛(15)連通的出料口(7)，且收納槽(2)內滑動連接有壓膠板(6)；所述刷板(1)後端左右兩側分設有翼板(8)，各翼板(8)和壓膠板(6)之間設有出膠驅動結構；所述出膠驅動結構包括支撐杆(9)、轉動杆(10)、伸縮彈簧(16)以及鎖扣件(11)；所述支撐杆(9)固定在翼板(8)上，轉動杆(10)的中部鉸接在支撐杆(9)上，鎖扣件(11)設置在轉動杆(10)的外端部，其與翼板(8)的外側沿限位配合，所述轉動杆(10)內側的阻力臂上開設軸向延伸的滑槽(12)，所述滑槽(12)內連接有滑塊(13)，所述壓膠板(6)的後側設有壓杆(14)，壓杆(14)的後端與滑塊(13)相互鉸接；所述伸縮彈簧(16)一端連接在翼板(8)上，另一端連接在轉動杆(10)外側的動力臂上。2.根據權利要求1所述的一種alc隔牆板安裝膠粘劑塗抹裝置，其特徵在於：所述收納槽(2)的左右側壁開設有前後延伸的導向槽(4)，所述壓膠板(6)的左右側設有與導向槽(4)配合的導向塊(5)。3.根據權利要求1所述的一種alc隔牆板安裝膠粘劑塗抹裝置，其特徵在於：所述鎖扣件(11)為l形卡鉤，所述l形卡鉤與轉動杆(10)的外端部相鉸接。4.根據權利要求1所述的一種alc隔牆板安裝膠粘劑塗抹裝置，其特徵在於：所述刷板(1)的後側設有把手(3)。5.根據權利要求1所述的一種alc隔牆板安裝膠粘劑塗抹裝置，其特徵在於：所述壓膠板(6)上開設有注膠孔，注膠孔上連接有旋蓋。6.根據權利要求5所述的一種alc隔牆板安裝膠粘劑塗抹裝置，其特徵在於：所述刷板(1)的上側面設有用於觀察收納槽(2)內膠粘劑的透明觀察窗。

技術總結
本實用新型涉及一種ALC隔牆板安裝膠粘劑塗抹裝置，它包括刷板，所述刷板的前側設有刷毛，刷板的後側開設有收納槽，所述收納槽的前側開設有與刷毛連通的出料口，且收納槽內滑動連接有壓膠板；所述刷板後端左右兩側分設有翼板，各翼板和壓膠板之間設有出膠驅動結構；所述出膠驅動結構包括支撐杆、轉動杆、伸縮彈簧以及鎖扣件。本實用新型的目的在於提供一種結構簡單，使用便捷的ALC隔牆板安裝膠粘劑塗抹裝置。本實用新型的優點在於：本實用新型在收納槽上設有可滑動的壓膠板，壓膠板與出膠驅動結構配合可自動擠壓膠粘劑，在刷毛塗抹隔牆板過程中實現自動出膠，以實現均勻塗抹的效果。以實現均勻塗抹的效果。以實現均勻塗抹的效果。


技術研發人員：季海斌 陳鵬程 程嚇智 林飛鶴 鮑協林
受保護的技術使用者：莆田中建建設發展有限公司
技術研發日：2022.10.21
技術公布日：2023/3/23
