solidworks畫管子怎麼共邊切割（用SolidWorks重畫管接頭放樣）

2023-05-26 22:32:07

建模過程

1.在【上視基準面】畫矩形，添加中點、相等幾何關係。（前面三步和左右相同）

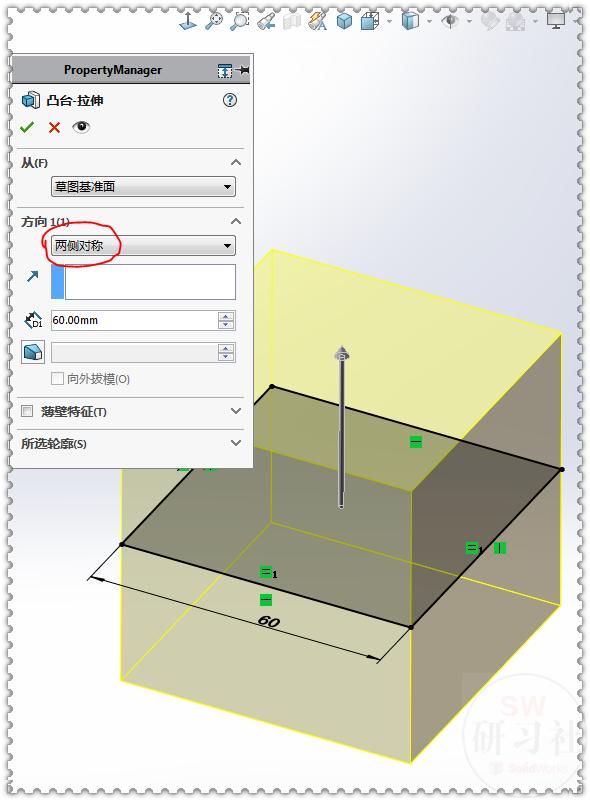

2.【拉伸凸臺】兩側對稱：60 。

3.在【前視基準面】畫圓弧。

4.在【上視基準面】畫樣條曲線，添加水平、穿透幾何關係。（外側的構造線是昨天的橢圓）（因為圖紙沒有給出圓弧的尺寸，56是自定義的）（SolidWorks樣條曲線【相切控標】的顯示與標註）

4-1.中間的控點與曲線：穿透幾何關係。

5.上下兩個半圓與昨天相同。

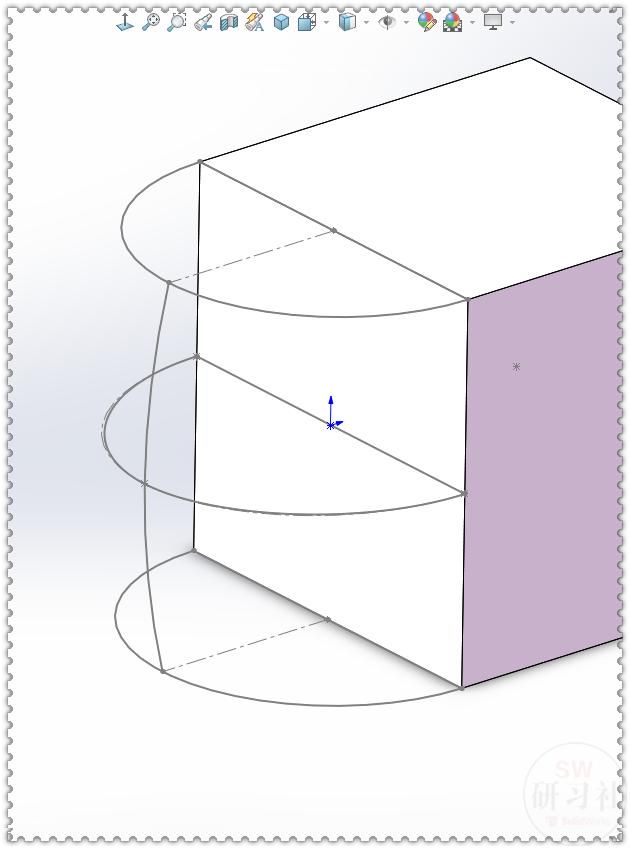

6.【放樣】輪廓：半圓——樣條曲線——半圓 ；引導線：圓弧 兩根邊線 。

7.【拉伸切除】直徑：42的孔，【倒角】2×45°與昨天相同。

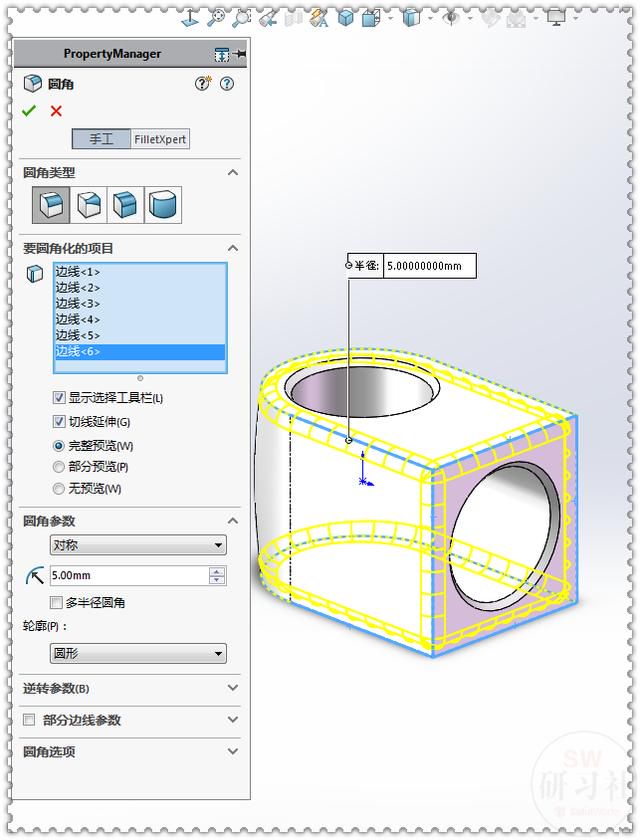

8.【圓角】半徑：5 。

9.在【上視基準面】畫圓弧和直線，圓弧與圓角邊線：相切幾何關係。

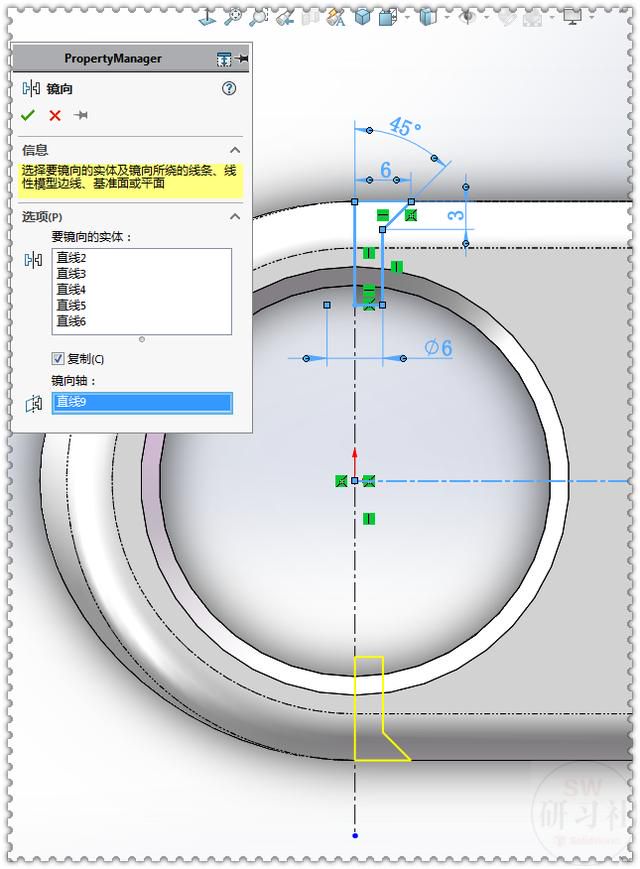

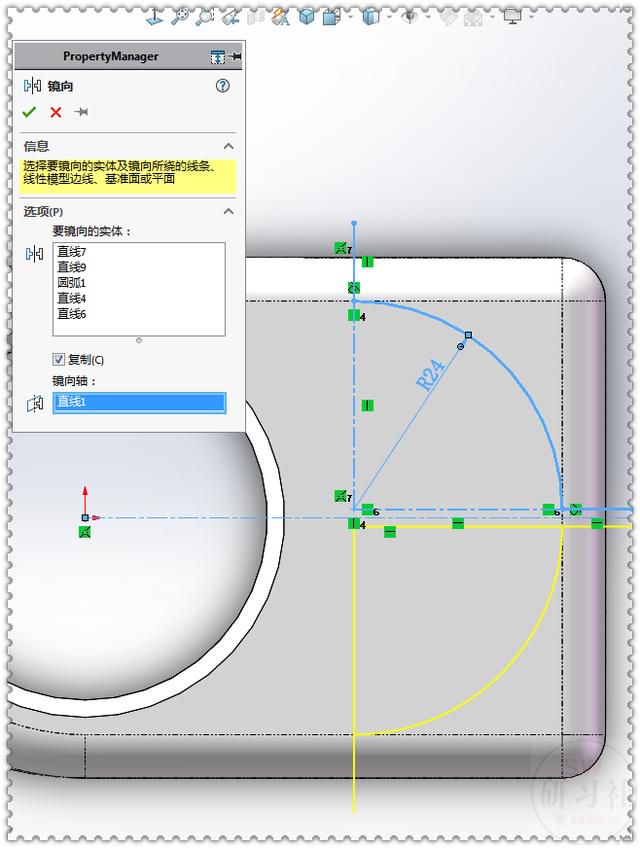

10.【鏡像】到下方。

11.【分割線】投影到藍色面上，上下共8個面 。

12.按住【Ctrl鍵】選擇：上一步的草圖 前視基準面 ，【插入】派生草圖。（也可以再畫一個一模一樣的草圖）

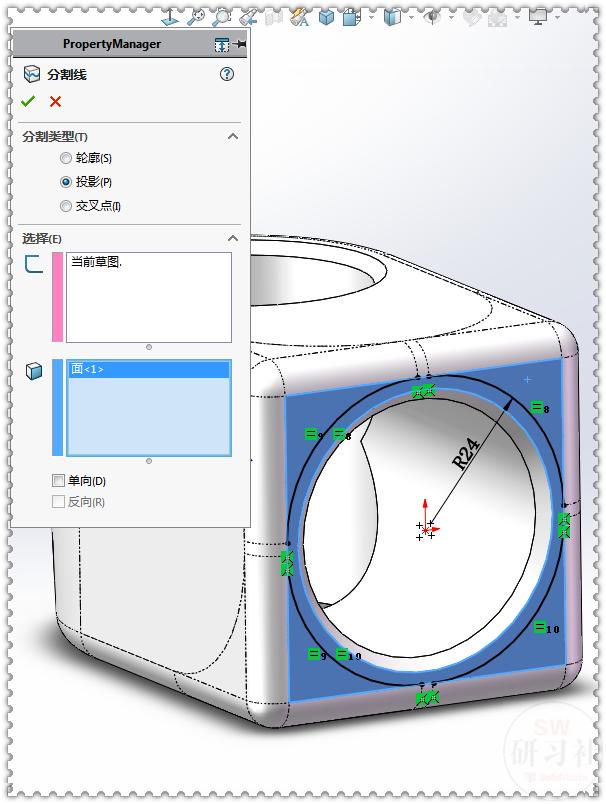

13.【分割線】投影到左右4個面上。

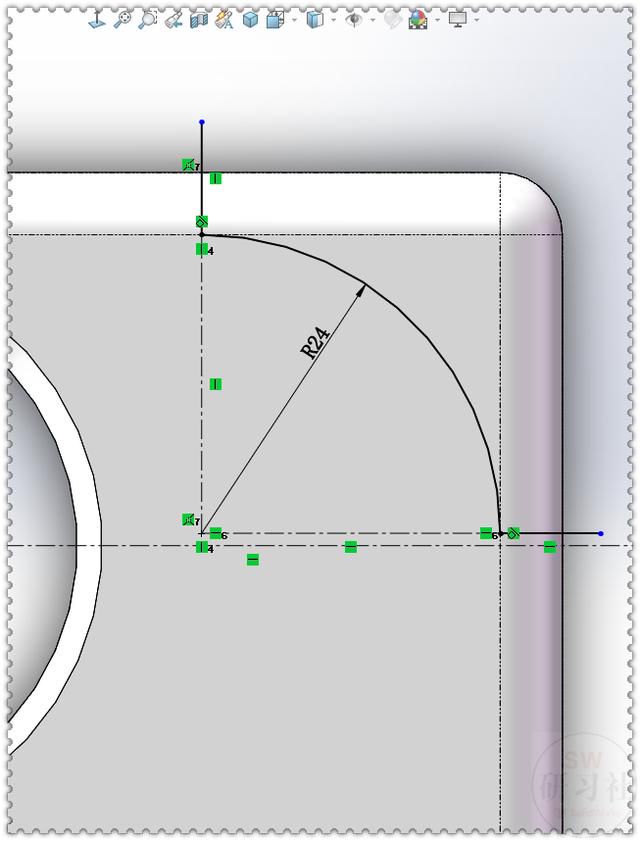

14.在實體右側面上畫圓弧。

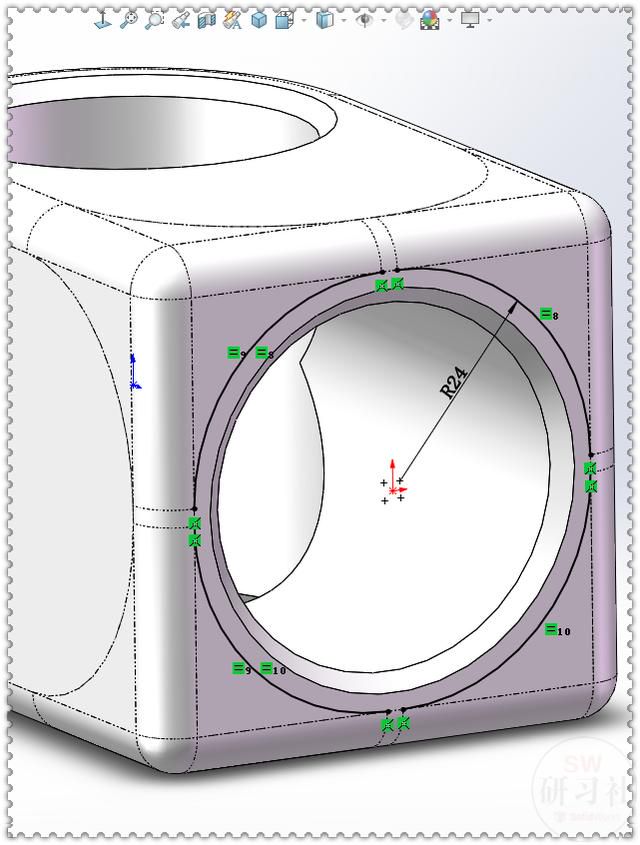

14-1.再畫三個，添加相等幾何關係。

15.【分割線】。

16.【刪除面】選擇圖中藍色面，刪除並填補——相切填補 。（每個角有7個面）

17.在【上視基準面】畫草圖。

17-1.【鏡像】草圖。

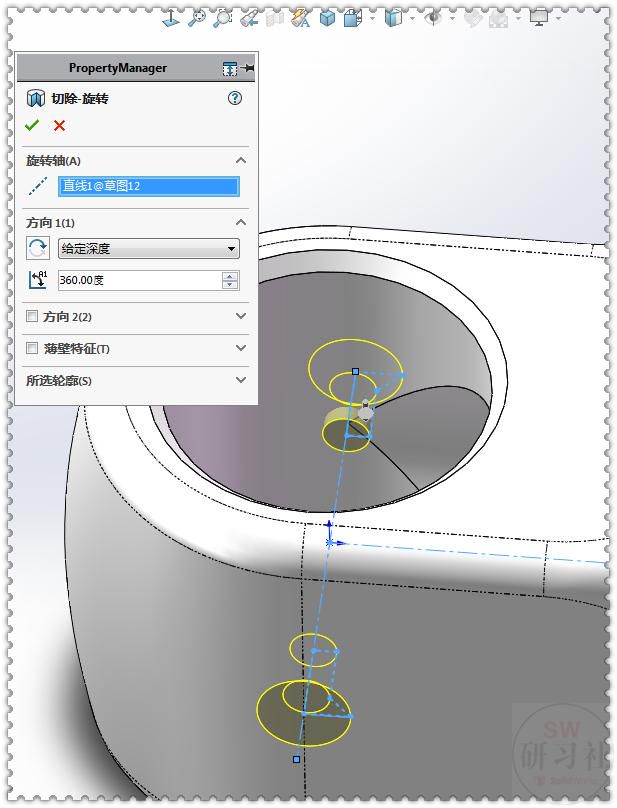

18.【旋轉切除】。（昨天用的是：異型孔嚮導）

19.【線性陣列】陣列方向：右視基準面，間距：40 ，數量：2 。

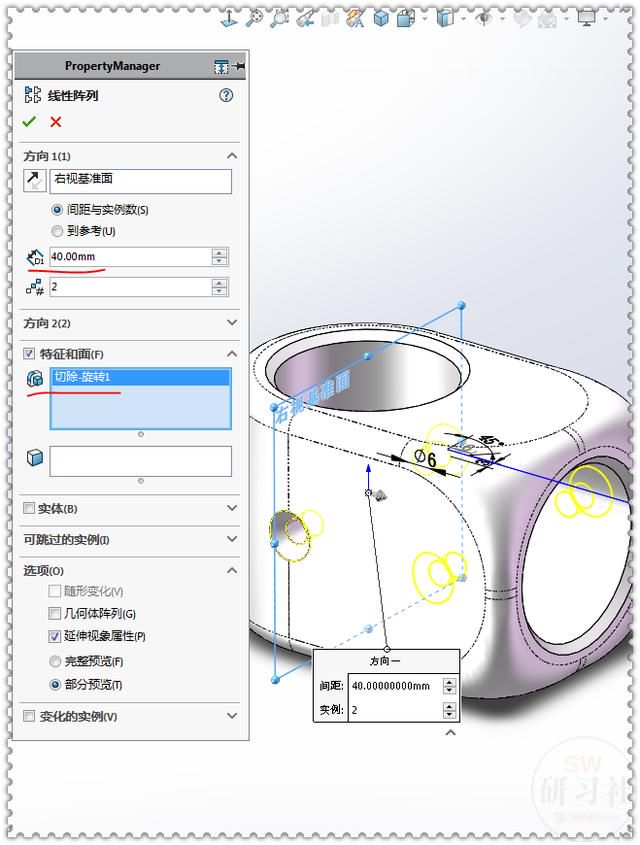

20.測量體積：157701，圖紙：1.577。

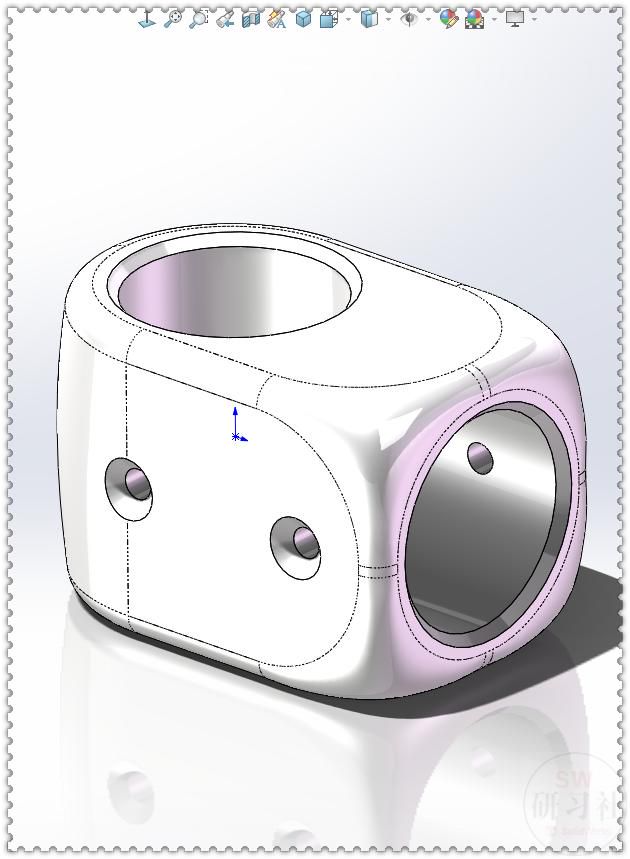

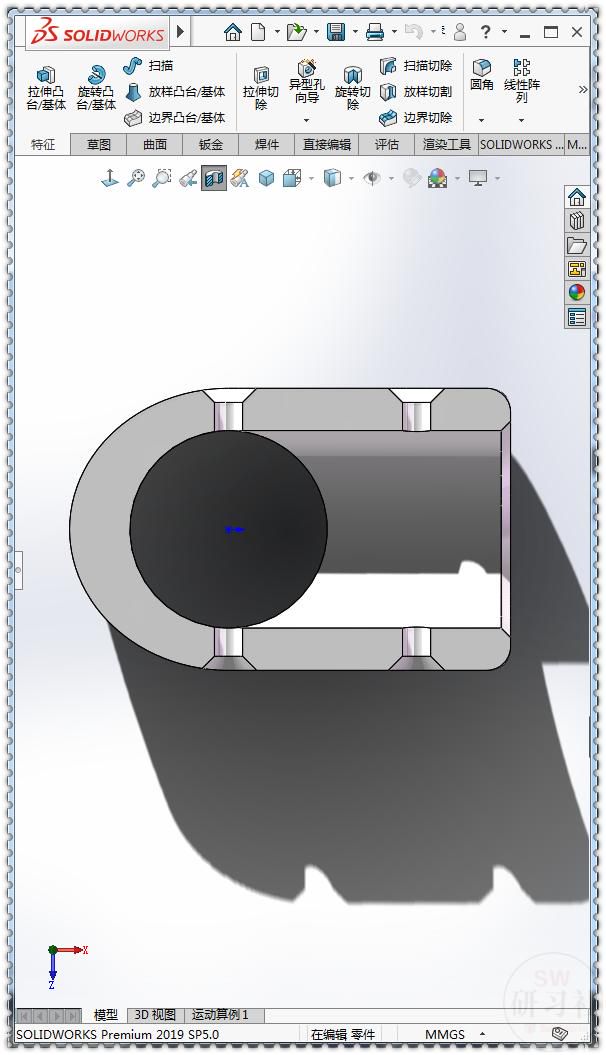

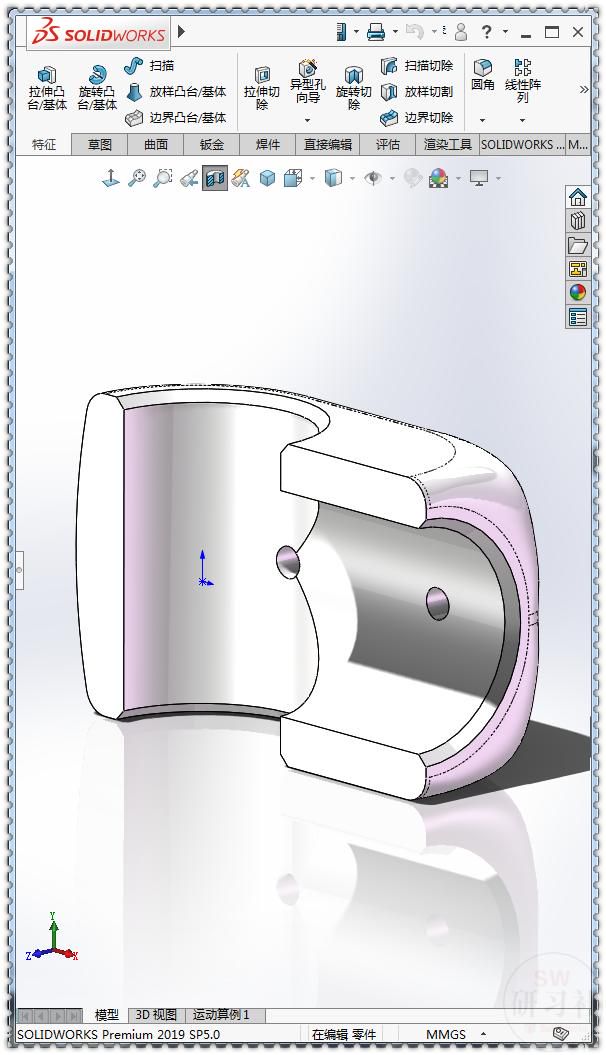

21.完成。

22.簡單渲染一下：
