一種隔板式紫外線消毒器的製作方法

2023-06-11 20:15:17 1

本發明涉及泳池水處理設備，尤其涉及隔板式紫外線消毒器。

背景技術：

現有的遊泳池水處理循環系統中，大都採用氯消毒的消毒方式，由於氯有較強的腐蝕性，如果處理不當在一定程度上會對人體、設備等產生一定危害，紫外線是一種低能量的電磁輻射，其能量只有5ev，穿透力很差；紫外線照射能量較低，不足以引起原子的電離，僅產生激發作用，使電子處於高能狀態而不脫開。通過對水體進行紫外線輻射透入微生物體內作用於核酸、原漿蛋白酶，使其發生化學變化而造成微生物死亡；紫外線消毒在一定程度上能解決氯消毒帶來的危害；但目前的紫外線消毒設備結構較簡單，泳池水在消毒器內停留時間短，且一部分泳池水遠離紫外線燈，殺菌消毒效果差。

技術實現要素：

本技術：
人針對以上缺點，進行了研究改進，提供一種隔板式紫外線消毒器。

本發明所採用的技術方案如下：

一種隔板式紫外線消毒器，包括箱體、上蓋和隔板，所述箱體兩側分別設置上進水口和下出水口，所述上蓋可卡接固定在箱體上，所述隔板包括透明密封罩，所述透明密封罩內上下兩端設置連接紫外線燈的插座，所述插座通過接頭可插接上蓋和箱體底座設置的連接器，所述連接器通過導線與設置在箱體一側的電源控制櫃連接，所述隔板位於接頭兩側設置卡塊，配合的所述箱體和上蓋上設置卡槽，所述隔板一端上還開設過水孔，所述箱體內靠近上進水口的第一塊隔板過水孔端朝下安裝，靠近下出水口的最後隔板過水孔端朝上安裝，兩者之間的隔板一塊過水孔端朝上、一塊過水孔端朝下依次交替安裝。

本發明的有益效果如下：所述隔板式紫外線消毒器，通過帶紫外燈的隔板分隔箱體，使泳池水可在箱體內上、下來回流動，增長泳池水下箱體內的停留時間，且泳池水在隔板之間的狹小長空間流動，泳池水與紫外燈距離近，大大提高了紫外線消毒器的殺菌消毒效果。

附圖說明

圖1為本發明的提供的隔板式紫外線消毒器結構示意圖。

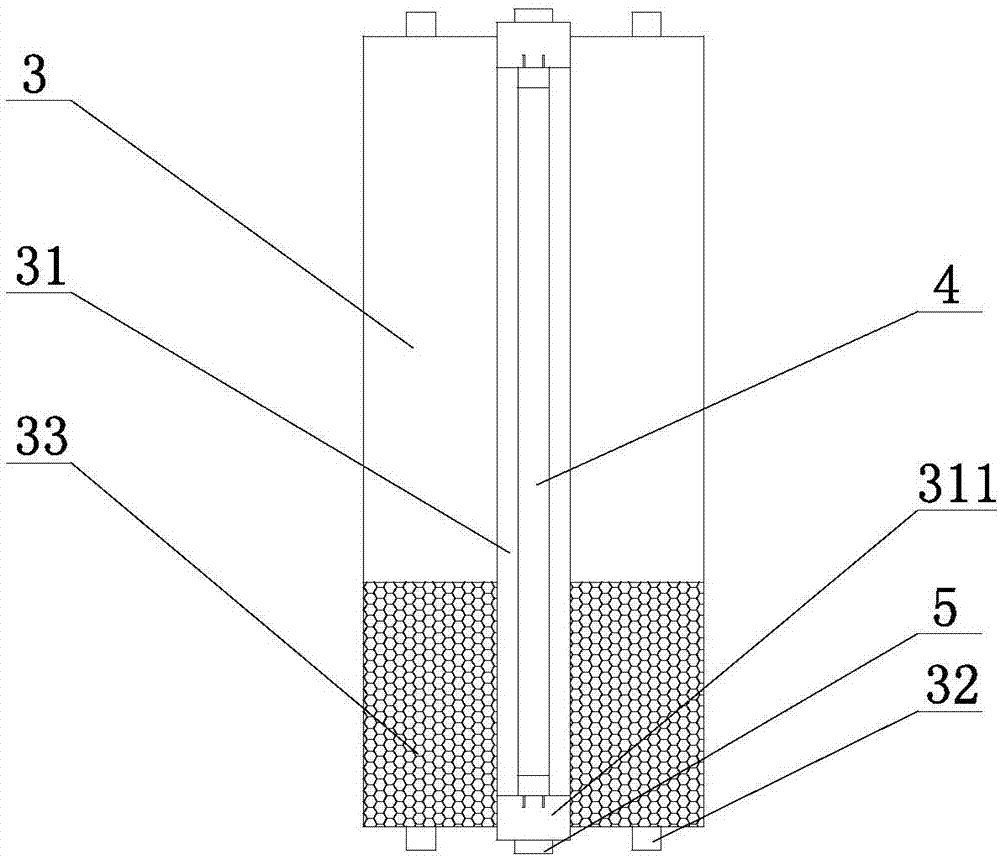

圖2為本發明的提供的隔板式紫外線消毒器隔板的結構示意圖。

圖中：1、箱體；11、上進水口；12、下出水口；13、電源控制櫃；2、上蓋；3、隔板；31、透明密封罩；311、插座；32、卡塊；33、過水孔；4、紫外線燈；5、接頭；6、連接器。

具體實施方式

下面結合附圖，說明本發明的具體實施方式。

如圖1、圖2所示，本實施例的隔板式紫外線消毒器，包括箱體1、上蓋2和隔板3，箱體1兩側分別設置上進水口11和下出水口12，上蓋2可卡接固定在箱體1上，隔板3包括透明密封罩31，透明密封罩31內上下兩端設置連接紫外線燈4的插座311，插座311通過接頭5可插接上蓋2和箱體1底座設置的連接器6，連接器6通過導線與設置在箱體1一側的電源控制櫃13連接，隔板3位於接頭5兩側設置卡塊32，配合的箱體1和上蓋2上設置卡槽，隔板3一端上還開設過水孔33，箱體1內靠近上進水口11的第一塊隔板3過水孔33端朝下安裝，靠近下出水口12的最後隔板3過水孔33端朝上安裝，兩者之間的隔板3一塊過水孔33端朝上、一塊過水孔33端朝下依次交替安裝。

所述自隔板式紫外線消毒器使用時，將隔板3下端插接固定到箱體1的底座上，然後將上蓋2蓋在箱體1上，使上蓋2和隔板3上端卡接固定，隔板3兩端的接頭5插接連接器6，通過連接器6電連電源控制櫃13，通過電源控制櫃13控制紫外線燈4打開，同時泳池水從上進水口11進入箱體1，在箱體1內的隔板3間上下往複流動，最後從下出水口12排出，完成泳池水的紫外線殺菌消毒。

以上描述是對本發明的解釋，不是對發明的限定，本發明所限定的範圍參見權利要求，在不違背本發明的基本結構的情況下，本發明可以作任何形式的修改。
