一種可攜式麻將機的製作方法

2023-06-11 09:59:36

本實用新型涉及一種麻將機，特別涉及一種可攜式麻將機。

背景技術：

麻將，作為中國傳統的娛樂活動，深受大眾喜愛，可以自動洗牌的麻將機得到越來越廣泛的應用。然而，一般麻將機的佔地空間大，重量重，不可摺疊，因此不便攜帶。

技術實現要素：

為解決上述問題，本實用新型的目的在於提供一種可攜式麻將機，通過摺疊式設計，減小麻將機體積，降低麻將機重量，實現便攜目的。

為實現上述目的，本實用新型的技術方案為：

一種可攜式麻將機，包括麻將機主體、四個翼板和四個轉角板，所述主體與所述翼板活動連接，所述主體包括主體外殼、洗牌裝置、拾牌裝置和入口升降裝置，所述翼板包括翼板外殼、推牌裝置和升牌裝置。

優選的，所述麻將機主體表面為正方形。

優選的，所述四個翼板分別安裝在所述麻將機主體的四面，可相對於麻將機主體進行摺疊。

優選的，所述四個翼板，其中兩個相對的翼板摺疊後置於所述主體上方，另兩個翼板摺疊後置於所述主體下方。

優選的，所述轉角板為扇形結構，可安裝在所述翼板展開後麻將機的轉角部位。

優選的，所述轉角板可摺疊，摺疊後放入翼板內的固定位置，可有效利用翼板的內部空間。

與現有技術相比，本實用新型的有益效果體現在：麻將機可摺疊，體積小，重量輕，便於攜帶。

附圖說明

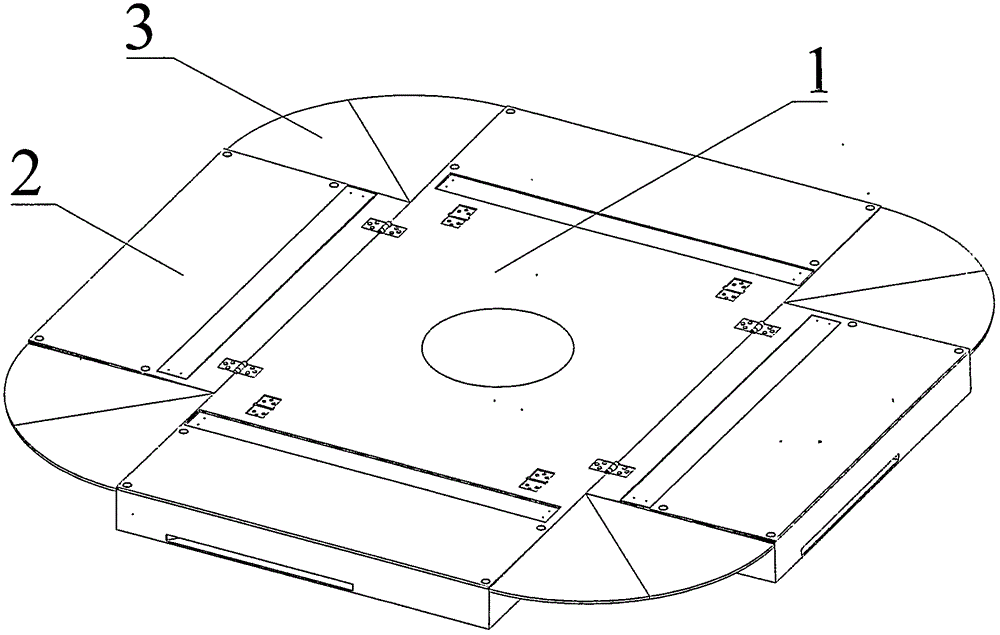

圖1為本實用新型實施例的可攜式麻將機結構示意圖；

圖2為本實用新型實施例的可攜式麻將機完全展開狀態結構示意圖；

圖3為本實用新型實施例的可攜式麻將機內部結構示意圖；

圖4為本實用新型實施例的可攜式麻將機摺疊狀態結構示意圖；

圖5為本實用新型實施例的可攜式麻將機轉角板摺疊示意圖

圖中，1為麻將機主體，2為翼板，3為轉角板，11為主體外殼，12為洗牌裝置，13為拾牌裝置，14為入口升降裝置，21為翼板外殼，22為推牌裝置，23為升牌裝置。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，並不用於限定本實用新型。

相反，本實用新型涵蓋任何由權利要求定義的在本實用新型的精髓和範圍上做的替代、修改、等效方法以及方案。進一步，為了使公眾對本實用新型有更好的了解，在下文對本實用新型的細節描述中，詳盡描述了一些特定的細節部分。對本領域技術人員來說沒有這些細節部分的描述也可以完全理解本實用新型。

參考圖1-3，所示為一種可攜式麻將機，其包括麻將機主體1、四個翼板2和四個轉角板3，主體1與翼板2活動連接，所述主體1包括主體外殼11、洗牌裝置12、拾牌裝置13和入口升降裝置14，所述翼板2包括翼板外殼21、推牌裝置22和升牌裝置23。在本實施例中，麻將機主體1表面為正方形，四個翼板2分別安裝在麻將機主體1的四面，可相對於麻將機主體1進行摺疊。

參考圖4，所示為一種可攜式麻將機的摺疊狀態，對於麻將機上的四個翼板2，其中兩個相對的翼板2摺疊後置於主體1上方，另兩個翼板2摺疊後置於主體1下方。

參考圖5，所示為一種可攜式麻將機的轉角板3，該轉角板3為扇形結構，可安裝在所述翼板2展開後麻將機的轉角部位。此外，轉角板3可摺疊，摺疊後放入翼板2內的固定位置，可有效利用翼板2的內部空間。

參考圖1-5，所示的一種可攜式麻將機使用方式如下：該麻將機在不使用時，可摺疊成圖4形狀，能夠有效減小所佔空間，便於攜帶。若要使用該麻將機，按圖1方式將四個翼板2分別展開，並將四個轉角板3安裝上，即可使用，使用狀態如圖2所示。該麻將機的操作模式與一般的麻將機類似，採用兩幅麻將牌，可以實現自動洗牌、砌牌以及將牌升出表面。首先，入口升降裝置14升出主體表面，將表面的麻將牌放入洗牌裝置14中，隨後令入口升降裝置14下降並啟動洗牌裝置12開始洗牌，同時拾牌裝置13將麻將牌按一定姿態拾取並傳送至翼板2，翼板2內的推牌裝置22將牌按順序排放好待用，等到需要的時候再由升牌裝置23將牌升出表面。

以上所述僅為本實用新型的較佳實施例而已，並不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護範圍之內。
