雙磁放大導流散熱 HKC新電源內部探密

2023-07-25 12:25:56

    泡泡網電源頻道5月14日 在目前的電源市場上，龐大的主流用戶群成了眾電源廠商必爭的重中之重，這在300W功率的電源產品的競爭當中顯得尤其明顯，因此除了比拼價格之外，電源的穩定品質與特色技術在競爭中就起到了很重要的作用。HKC（惠科）近期推出的超系列電源中，超節300-1W電源憑藉238元的實惠價格和以HKC獨有的雙磁放大技術的代表的一系列特色設計，引起了不少消費者的興趣，今天我們就來打入這款電源的內部，看看它之究竟有何奧秘。

HKC超節300-1W電源

    超節300-1W電源採用了高檔的黑色鍍鎳鋼板外殼，散發出一股冷酷的時尚氣息。電源採用了流行的大風車式散熱設計，12釐米智能溫控靜音風扇不僅帶來了出色的散熱效果，同時也具備良好的靜音特性。

HKC超節300-1W電源外觀

    在打開電源之前，我們還是先來了解一下超節300-1W主要參數。超節300-1W符合Intel ATX 12V 2.31版本，電源額定功率300W，最大功率390W，優化的雙路+12V輸出設計更符合現在主流處理器和顯卡的供電需要。超節300-1W電源採用了被動式靜音PFC電路，結合高性能低功耗的整流輸出管，在典型負載下的轉換效率高達80%，在穩定與節能方面的表現十分均衡。

HKC超節300-1W電源銘牌

    打開電源之後，我們可以看到超節300-1W電源的內部設計布局十分清晰，元器件排列整齊有序，體現了良好的製造水平。大家可以看到，電源內部的散熱片設計比較特別，這就是HKC的導流散熱片設計，配合12釐米智能溫控風扇可以起到十分理想的散熱效果，更有利於保持電源的穩定性和延長使用壽命。

HKC超節300-1W電源內部

    超節300-1W電源採用了完整的兩級EMI濾波電路設計，一級EMI濾波電路採用了獨立的PCB電路板，二級EMI濾波電路位於電源主PCB板上，兩級EMI電路採用的X電容、Y電容和感應線圈清晰可見，紮實的用料確保了市電濾波效果，抗電磁幹擾能力表現良好。

獨立PCB的一級EMI濾波電路

完整的二級EMI濾波電路

    超節300-1W最大的技術亮點在於採用了穩定電壓輸出和提供大電流支持的雙磁放大技術。雙磁放大技術是指輸出部份通過特有的控制電路對雙非晶合金磁放大線圈調整，對輸出電壓、電流進行有效控制，從而使輸出電壓、電流更加穩定。同時因非晶磁放大的材料特殊性，相應磁損耗非常低，其輸出效能更高，輸出更強勁，可以有效保證電源在惡劣和不穩定的環境條件下正常工作。而節能晶片的加入，也使得超節300-1W電源的待機功耗低於1W，符合國家節能規範，更加環保。

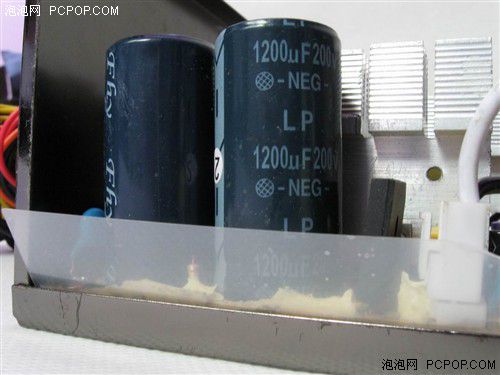

    超系列電源的變壓器、大電容、開關管等關鍵元器件採用了超過30%的裕量設計，大大提高了電源抗幹擾能力，低紋波、低雜訊輸出，電源品質有保證。下圖中我們可以看到超節300-1W電源的高壓濾波電容採用了NEG出品的1200微法的高容量電容，對於額定300W功率設計的電源來說顯得有點奢侈了，不過對於提升電源穩定性也是大有幫助的。

    對超節300-1W電源內部的設計有了一番了解後，相信大家對於HKC電源有了進一步的認識，這款電源的品質確實不錯。下面我們再來看看超節300-1W電源的接口設計情況，它提供了1個20+4PIN主供電接口、3個SATA供電接口、2個大4PIN供電接口、1個小4PIN供電接口、1個4PIN處理器供電接口、1個6PIN顯卡輔助供電接口，完全能夠滿足主流平臺的供電需要。

    擁有雙磁放大技術、12釐米智能溫控風扇+導流散熱系統、30%裕量設計等多項特色的超節300-1W電源，是一款品質優秀的額定300W電源，非常適合注重電源綜合品質的主流用戶。目前這款電源的售價為238元，性價比表現不錯，有需要的用戶可以考慮選購。■
