我們知道:
機械製圖中為了表示不同內容,並能分清主次,必須使用不同線型。圖線的線型由線寬和線素長度等構成,機械製圖中各種線型都有相應寬度,機械圖樣所使用的圖線寬度的推薦系列為:0.18、0.25、0.35、0.5、0.7、1、1.4、2mm。在同一張圖樣中,同類圖線的寬度應保持一致。
關於線寬:
機械製圖中粗實線與細實線比例是多少呢,有的人說是2比1,有的人說是3比1,到底是多少呢?
機械圖樣的圖線分粗、細兩種。如實線分為粗實線和細實線,虛線分為粗虛線和細虛線,點畫線也分為粗點畫線和細點畫線;粗線的寬度b應按照圖的大小及複雜程度,通常在0.35~2mm之間選擇,細線的寬度約為b/2,即粗線與細線的線寬比例為2:1;
當然也有人說是3:1,那是因為在老標準裡,粗線與細線的線寬比例是3:1

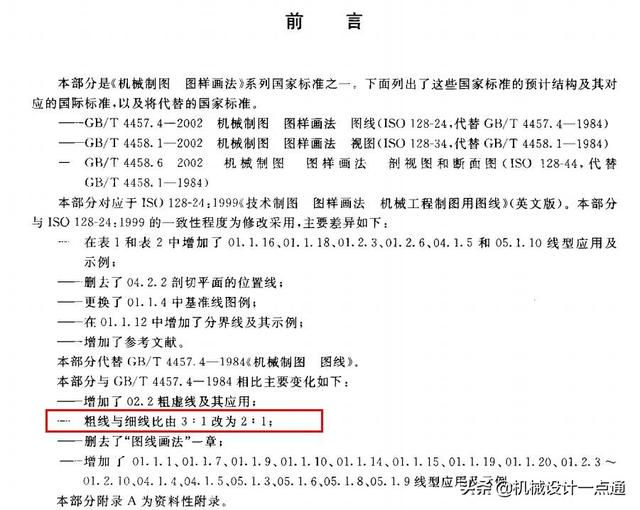

在GB/T 4457.4-2002《機械製圖 圖樣畫法 圖線》這一版標準的前言裡有說明:粗線與細線的比例由3:1改為2:1,如下圖:
新標準中線寬比例的要求:
