每年看著傳送網規劃中綜合業務接入區覆蓋面積的數據，頗為焦慮，因此寫下這篇文章。老丁頭的分析結果和CMCC某些指導意見中的結論不盡相同，僅供參考。
1、影響綜合業務接入區覆蓋範圍的因素

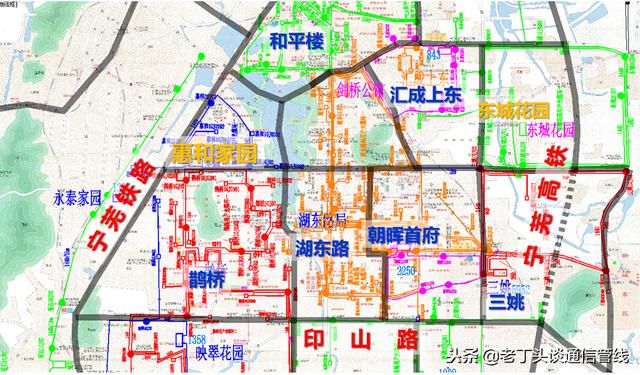

綜合業務接入區通常是指某個綜合業務接入點（設置OLT的節點）覆蓋的、與周邊其他綜合業務接入區界限分明的區域。下圖為某城市局部區域綜合業務區劃分圖，圖中黑色實線為綜合業務接入區的界限。
隨著有線寬帶業務的發展，城市內的OLT節點越來越多，綜合業務接入區的覆蓋面積也越來越小，甚至在一些人口密度較低的山區小縣城，綜合業務接入區的覆蓋面積都已普遍低於3平方公裡。
那麼，綜合業務接入區的覆蓋面積多少合適呢？老丁頭認為，這得主要從（1）GPON的傳輸距離；（2）OLT設備的接入能力；（3）光纜的接入能力；（4）用戶密度；這幾個方面來考慮。當然，局房的獲得成本、城市內的自然界限（山地、河流等）也是很重要的影響因素。
2、GPON的傳輸距離
GPON的傳輸距離沒什麼好再說的了，直接上結果吧，見表1。典型場景（二級分光、Class C 光模塊、光鏈路8個活接頭）下，傳輸距離約9km。
表1 GPON的傳輸距離（km）
9km傳輸距離和覆蓋面積是什麼關係呢？這主要與綜合業務接入區的形狀和綜合業務接入點的位置有關；一般地，當主幹光纜是環形組網結構時，覆蓋面積約20平方公裡，當主幹光纜是樹形組網結構時，覆蓋面積約100平方公裡。
3、OLT設備的接入能力
OLT設備的接入能力主要與設備的PON口數量有關，雖然GPON普遍採用1:64分光，但採用二級分光時，實裝率只有50%左右。一般情況下，每臺OLT能接入的用戶數見表2。這個估算結果和目前城市密集區域OLT的實裝用戶數基本接近。

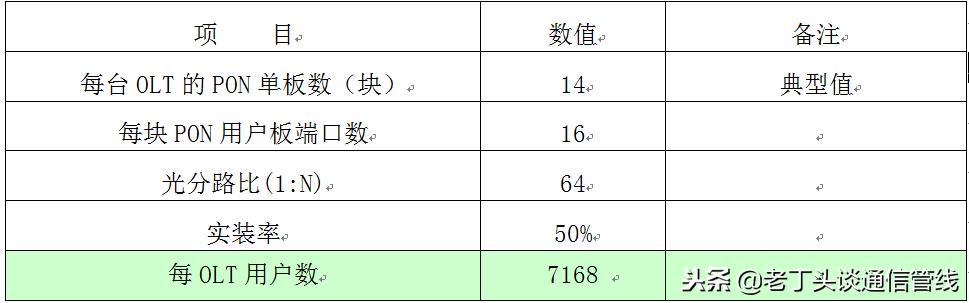

表2 每臺OLT設備裝機能力估算表
那麼，一個綜合業務接入點會安裝多少臺OLT呢？一般一個標準機架能安裝2臺OLT。如果新建設的機房，面積動輒上百平方，遠期連3～5臺OLT都不裝，這樣的機房建設還有什麼必要性呢。
所以，一個新建的綜合業務接入點，OLT設備的接入能力應在3萬用戶之上。
4、主幹光纜的接入能力
當前主幹光纜普遍採用144芯，不過老丁頭還是建議儘量採用288芯層絞式光纖帶光纜（12芯帶、乾式）；至於骨架式光纖帶光纜，相比層絞式不但每光纖帶的芯數少（每光纖帶6芯），而且又粗又硬。
每條144芯主幹光纜所能接入的用戶數估算見表3，纖芯使用率設置較低，主要考慮今後部分主幹光纜可能要承載專線業務和無線前傳業務。這個估算結果和當前城市一般城區144芯主幹光纜實際承載的用戶數也基本接近。

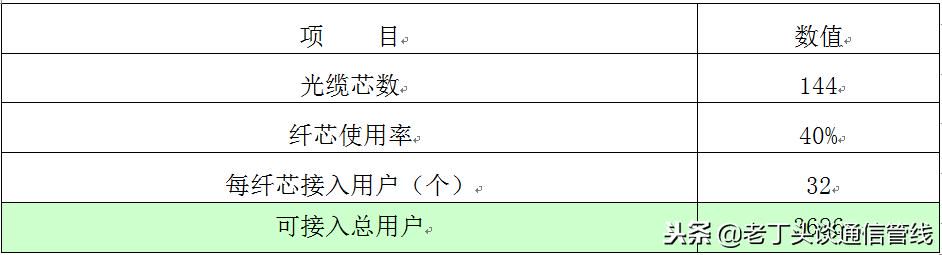

表3 144芯主幹光纜環接入用戶數估算表
那麼，一個綜合業務接入點最多會布放多少條主幹光纜呢？您想想，一個光纜交接箱連接的光纜條數都在十多條，如果新建一個綜合業務接入點，就只能出局3、5條光纜，那意義何在呢？
所以，老丁頭的建議，一個新建的綜合業務接入點，能布放的出局光纜條數應在10條以上，折算成用戶數約2.5萬左右；管道資源再緊張，2～3個光纜環要建吧，即使按1個144芯、1個288芯光纜環估算，光纜的總接入能力也應在1.1萬用戶之上。
5、用戶密度
曾去一四線小城，那裡竟然有多個綜合業務接入區的面積都小於2平方公裡，老丁頭不解地問當地移動公司的管理員為什麼要規劃這麼小，答曰：用戶密度高啊。那麼密集城區的用戶密度到底有多高呢？
假如1平方公裡的土地全蓋上高層住宅，容積率達到3，寬帶普及率達80%，50%用戶都裝移動寬帶，估算的用戶數如表4。

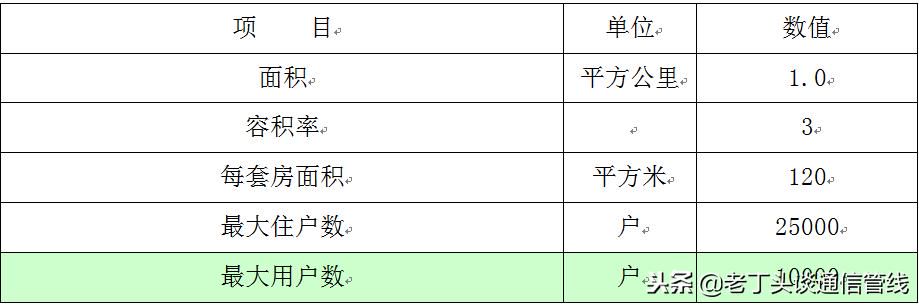

表4 密集城區用戶密度估算表
看來，如果一個面積超1平方公裡以上的區域，如果足夠密集，且周邊管道資源也不豐富的情況下，綜合業務接入區的面積小於2平方公裡也是合理的；當然，這樣的場景還是極少的。
一般城區用戶密度大概多少呢？以城市建成區的總人口除以建成區面積來估算人口密度合適吧！再以平均每2.5人為1戶、寬帶普及率80%、50%用戶選擇移動寬帶來估算下用戶密度，如表5。

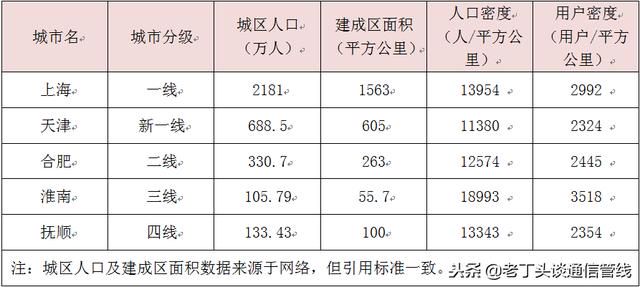

表5 不同城市用戶密度估算表（戶/平方公裡）
看來，對於不同級別的城市，建成區的人口密度相差並沒有那麼大。但為什麼我們明顯感覺到一線城市人口密度要大呢，那可能是由於流動人口多的緣故。當然，流動人口也需要固定寬帶，所以，在估算用戶密度時增加了調整係數。
6、結論和建議
城市建成區的綜合業務區覆蓋面積主要受限於管道資源，這也說明採用大芯數光纖帶光纜是必要的。一般，密集城區綜合業務接入區的覆蓋面積宜為1.5～3.0平方公裡，一般城區宜為3.0～6.0平方公裡。
工業園區、城市郊區等人口密度較低的區域，綜合業務接入區的覆蓋面積主要受限於GPON的傳輸距離，但考慮到城市的發展，覆蓋的面積也不宜過大，宜為6.0～20.0平方公裡。
,
