一種新型的撬裝式uv淨化器
技術領域
1.本實用新型涉及uv淨化器組裝領域，具體為一種新型的撬裝式uv淨化器。


背景技術：

2.隨著人們生活水平的提高，環境汙染也越來越嚴重，在不斷的影響著居民的身體健康。隨著全球氣溫的不斷上升，世界各地的細菌滋生，人類的居住環境中存在了大量的細菌、病毒等。部分細菌、病毒的滋生會直接寄宿感染給人類，人們在公共場合的接觸容易造成交叉感染。根據醫學研究，大部分的細菌、病毒等在紫外光、臭氧、高溫等環境下不能存活。而現有的紫外線殺菌機，體積和殺菌量固定，多臺放一起使用又比較混亂，因此，如何實現紫外線殺菌機的組裝，做到大小和殺菌量的自由調整，是該領域技術人員急需解決的問題。


技術實現要素：

3.本實用新型的目的在於提供一種新型的撬裝式uv淨化器，以解決上述背景技術中提出的問題。
4.為實現上述目的，本實用新型提供如下技術方案：一種新型的撬裝式uv淨化器，包括櫃體以及位於櫃體內的紫外線殺菌機構，所述櫃體包括上下兩個底板，上下兩個底板之間對稱固定有四個支撐柱，且底板和支撐柱的周向上均開設有方便相鄰兩個櫃體連接的螺栓孔以實現多個櫃體的組裝。
5.優選的，所述紫外線殺菌機構包括安裝在支撐柱上的左右兩個均流板，均流板上均勻開設有透氣孔，且兩個均流板的前端之間通過控制櫃連接，還包括位於均流板內的紫外燈管以及位幹下側底板上的風扇，所述風扇能夠帶動空氣從兩個均流板之間穿過，且控制櫃分別電性連接紫外燈管和風扇。
6.優選的，所述均流板為不鏽鋼板。
7.優選的，兩個底板之間設置有供均流板前後滑動的導軌。
8.優選的，所述控制櫃內設置有控制通電的開關以及測量電流大小的電流表。
9.與現有技術相比，本實用新型的有益效果是：
10.1、沿著水平方向設置多個櫃體，相鄰櫃體的支撐柱之間通過螺栓連接，實現多次殺菌，提高殺菌效果；
11.2、上下設置多個櫃體，底板之間通過螺栓連接，增大殺菌效率，面積更大，適合更大空間的殺菌場所。
附圖說明

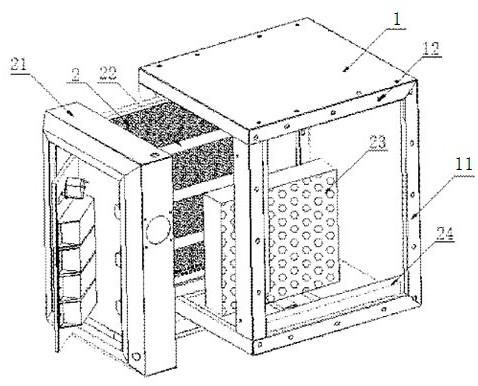

12.圖1為本實用新型打開的結構示意圖；
13.圖2位本實用新型的軸側圖；
14.圖中：1、底板；11、支撐柱；12、螺栓孔；2、均流板；21、控制櫃；22、紫外燈管；23、風
扇；24、導軌。
具體實施方式
15.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中得技術方案進行清除、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例，基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。
16.請參閱圖1至2，本實用新型提供一種新型的撬裝式uv淨化器技術方案：一種新型的撬裝式uv淨化器，包括 櫃體以及位於櫃體內的紫外線殺菌機構，櫃體包括上下兩個底板1，上線兩個底板1之間對稱固定有四個支撐柱11，且底板1和支撐柱11的周向上均開設有方便相鄰兩個櫃體連接的螺栓孔12以實現多個櫃體的組裝。這樣就可以調整殺菌效果或者殺菌效率。紫外線殺菌機構包括安裝在支撐柱11上的左右兩個均流板2，均流板2上均勻開設有透氣孔，且兩個均流板2的前端之間通過控制櫃21連接，還包括位於均流板2內的紫外燈管22以及位於下側底板1上的風扇23，風扇23能夠帶動空氣從兩個均流板2之間穿過，且控制櫃21分別電性連接紫外燈管22和風扇23。沿著水平方向設置多個櫃體，相鄰櫃體的支撐柱11之間通過螺栓柱連接，實現多次殺菌，提高殺菌效果。上下設置多個櫃體，底板1之間通過螺栓連接，增大殺菌效率，面積也更大。均流板2為不鏽鋼板，能夠支撐底板1，起到支撐作用，也更耐用。兩個底板1之間設置有供均流板2前後滑動的導軌24，便於抽出維護。控制櫃21內設置有控制通電的開關以及測量電流大小的電流表。開關連接電影，電流表連接在用電電路上，測量整體電流。
17.工作原理：沿著水平方向設置多個櫃體，相鄰櫃體的支撐柱11之間通過螺栓柱連接，實現多次殺菌，提高殺菌效果。上下設置多個櫃體，底板1之間通過螺栓連接，增大殺菌效率，面積也更大，適合更大空間的殺菌場所。
18.儘管已經示出和描述了本實用新型的實施例，對於本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的範圍由所附權利要求及其等同物限定。


技術特徵：
1.一種新型的撬裝式uv淨化器，包括櫃體以及位於櫃體內的紫外線殺菌機構，其特徵在於：所述櫃體包括上下兩個底板（1），上下兩個底板（1）之間對稱固定有四個支撐柱（11），且底板（1）和支撐柱（11）的周向上均開設有方便相鄰兩個櫃體連接的螺栓孔（12）以實現多個櫃體的組裝。2.根據權利要求1所述的一種新型的撬裝式uv淨化器，其特徵在於：所述紫外線殺菌機構包括安裝在支撐柱（11）上的左右兩個均流板（2），均流板（2）上均勻開設有透氣孔，且兩個均流板（2）的前端之間通過控制櫃（21）連接，還包括位於均流板（2）內的紫外燈管（22）以及位於下側底板（1）上的風扇（23），所述風扇（23）能夠帶動空氣從兩個均流板（2）之間穿過，且控制櫃（21）分別電性連接紫外燈管（22）和風扇（23）。3.根據權利要求2所述的一種新型的撬裝式uv淨化器，其特徵在於：所述均流板（2）為不鏽鋼板。4.根據權利要求3所述的一種新型的撬裝式uv淨化器，其特徵在於：兩個底板（1）之間設置有供均流板（2）前後滑動的導軌（24）。5.根據權利要求4所述的一種新型的撬裝式uv淨化器，其特徵在於：所述控制櫃（21）內設置有控制通電的開關以及測量電流大小的電流表。

技術總結
本實用新型公開了一種新型的撬裝式UV淨化器，包括櫃體以及位於櫃體內的紫外線殺菌機構，所述櫃體包括上下兩個底板，上下兩個底板之間對稱固定有四個支撐柱，且底板和支撐柱的周向上均開設有方便相鄰兩個櫃體連接的螺栓孔以實現多個櫃體的組裝。沿著水平方向設置多個櫃體，相鄰櫃體的支撐柱11之間通過螺栓柱連接，實現多次殺菌，提高殺菌效果。上下設置多個櫃體，底板1之間通過螺栓連接，增大殺菌效率，面積也更大，適合更大空間的殺菌場所。適合更大空間的殺菌場所。適合更大空間的殺菌場所。


技術研發人員：王興家 徐亞運
受保護的技術使用者：江蘇樂爾環境科技股份有限公司
技術研發日：2021.08.23
技術公布日：2023/3/28
