什麼是GUI-Guider？

GUI Guider是恩智浦為LVGL開發了一個上位機GUI設計工具，可以通過拖放控制項的方式設計LVGL GUI頁面，加速GUI的設計。設計完成的GUI頁面可以在PC上仿真運行，確認設計完畢之後可以生成C代碼，再整合到MCU項目中。

GUI Guider（Version: 1.0.0-GA）的主要特徵：

支持Windows 10和Ubuntu 20.04。支持中文、英文。兼容LVGL V7.4.0版本。支持拖放的所見即所得(WYSIWYG)用戶界面設計。多種字體支持及第三方字體導入。可定製的中文字符範圍。小部件對齊方式:左、中、右。自動產生LVGL C語言原始碼。支持默認樣式和自定義樣式。演示應用程式集成。實時日誌顯示。集成上位機仿真器。GUI-Guider下載1、NXP官網下載

連結：https://www.nxp.com.cn/
進入NXP官網的軟體中心搜索：GUI Guider，即可找到：
可根據自己需要下載Windows10版本或者Ubuntu版本。
2、私信回復
如果嫌官網下載麻煩也可以在本公眾號後臺回復關鍵詞：GUI-Guider下載，即可獲取。
GUI-Guider的使用

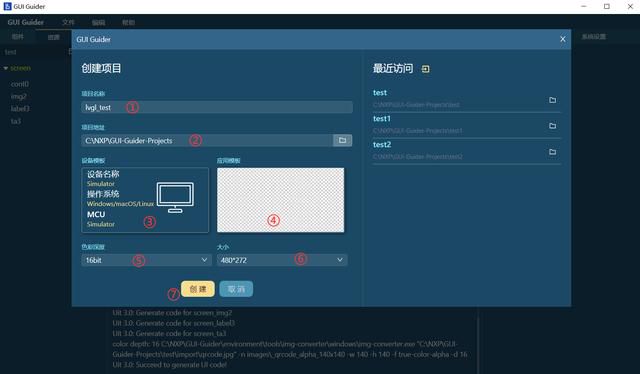

首先需要創建工程：
① 設置工程名字；
② 設置工程路徑；
③ 選擇平臺模板；
④ 選擇應用模板（可選）；
⑤ 選擇設備支持的顏色深度；
⑥ 選擇設備支持的屏幕解析度；
⑦ 創建工程。
創建完工程之後進入GUI設計頁面：
左側是組件區，中間是設計區，右邊是控制項地屬性設置區。按照自己地需要設計GUI頁面，如：
運行模擬器預覽一下效果：
沒問題之後就可以生成代碼（記得先保存工程），在Guider中也可以在代碼窗口查看生成的代碼：
生成的代碼在Guider工程目錄的generated文件夾下：
下面開始把我們設計好的GUI整合到我們的嵌入式項目中。
下面以STM32為例。
我們使用之前LittlevGL在STM32上的移植使用 的文章中的工程。把generated文件夾工程整個複製到我們的keil工程目錄中：
接著在keil工程添加相關源文件、添加頭文件路徑：
然後編寫測試代碼進行測試：
下載到板子裡：
以上就是使用GUI Guider上位機設計好LVGL GUI頁面並移植到MCU工程的整個過程，可以看到通過簡單地託控制項地方式就可以很方便地設計我們的GUI頁面，相對於之前直接堆代碼的方式快速了很多。

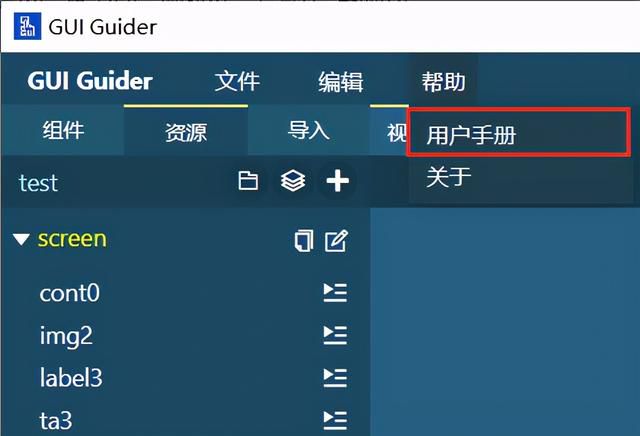

關於GUI Guider的更詳細的使用可多查閱GUI Guider用戶手冊文檔：
關於LVGL各控制項地使用可以多參考GUI Guider集成的綜合demo及官方的lv_examples，GUI Guider集成的綜合demo可以在新建工程選擇應用模板時進行選擇，如：
以上就是本次的分享，如果文章對你有幫助，麻煩幫忙轉發轉發，謝謝！
私信回復關鍵詞：GUI-Guider下載，可獲獲取GUI-Guider安裝包及本文實例demo。
