pa66材料的優缺點(PA66德國巴斯夫材料)
2023-07-22 00:10:22 1
聚醯胺塑料的性能
01一般性能PA的外觀為透明或不透明乳白色或淡黃色的粒料,表觀角質、堅硬,製品表面有光澤。PA的吸水率比較大,醯胺基的比例越大,吸水率越高,具體為:
PA6>PA66>PA610>PA1010>PA11>PA12>PA1212。PA屬於自熄性塑料,燃燒時有燒焦的羊毛或指甲味。PA屬中等阻隔性塑料,阻隔性隨醯胺基/亞甲基的比例增大而提高,以PA6的阻隔效果最好。
PA6的O2透過係數為25~40㎝3•㎜/㎡•d•Mpa
CO2透過係數為150~200㎝3•㎜/㎡•d•Mpa
H2O透過係數為150g•㎜/㎡•d•Mpa
02力學性能PA在室溫下的拉伸強度和衝擊強度都較高,但衝擊強度不如PC和POM高。隨溫度和溼度的升高,拉伸強度急劇下降,而衝擊強度則明顯提高。玻璃纖維增強PA的強度受溫度和溼度影響較小。
PA的耐疲勞性較好,僅次於POM,玻纖增強處理後還可提高50%左右。
PA的抗蠕變性較差,不適於製造精密的受力製品,但玻纖增強後可改善。
PA的耐摩擦性和耐磨損性優良,是一種常用的耐磨性塑料品種。其中,不同品種的摩擦因數相差不大,無油潤滑摩擦因數僅為0.1~0.3。耐磨性以PA1010最佳。PA中加入二硫化鉬、石墨、F4及PE等可進一步改進摩擦性和耐磨性。

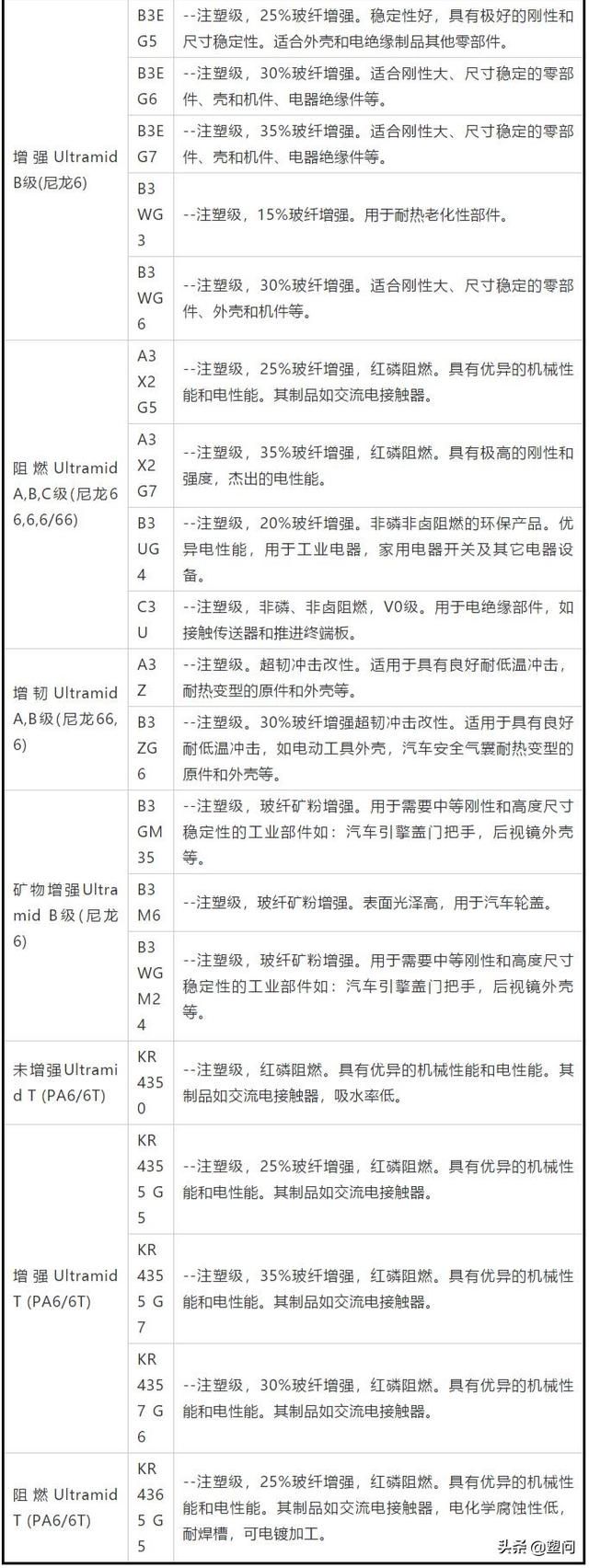

Ultramid的介紹
,
