一種鑲嵌焊接式氣室的製作方法

2023-07-29 20:34:06 1

本實用新型具體涉及一種鑲嵌焊接式氣室。

背景技術：

隨著科學技術的不斷進步，人類對配電產品的要求越來越高，免維護、高可靠和低成本等成為環網櫃的發展方向。現有的組合電器單元氣室焊接裝置結構陳舊，製作工藝老化，製作成本高，牢固性不強，達不到現有工藝的要求。現有氣體絕緣環網櫃氣室採用平板焊接結構，必須胎具定位，結構複雜，變形大，焊道數量多，密封性能差；成本高等問題。

技術實現要素：

本實用新型通過提供一種鑲嵌焊接式氣室以解決現有技術中存在的結構定位複雜；變形大；焊道數量多，密封性能差；成本高等問題：

本實用新型通過以下技術方案來實現：

一種鑲嵌焊接式氣室，包括凹槽式底板與L形頂板；所述底板一側頂端固接有接板，頂板的豎向板與接板固接；所述底板與頂板兩側鑲嵌密封固接有側板；所述各板之間相接處固接有支撐彎板。

所述頂板以及側板上固接有加強筋。

所述側板外壁上固接有吊耳，所述吊耳上設有並櫃孔與吊環孔。

本實用新型的有益效果：本實用新型的氣室結構，採用曲彎鈑金和鑲嵌式焊接密封結構，具有自定位功能，焊縫數量少，變形小，結構簡單，成本低等優點。

附圖說明

圖1 是實用新型的結構示意圖

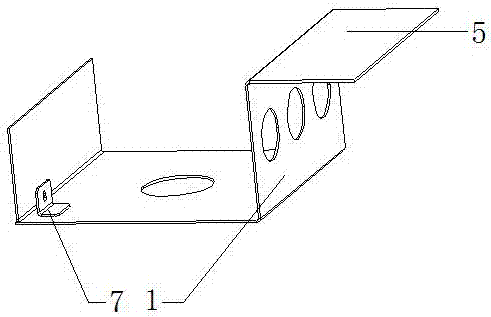

圖2 是實用新型的底板示意圖

圖3 是實用新型的頂板示意圖

圖4是實用新型的側板示意圖

圖5是實用新型的支撐彎板示意圖

圖中：1底板、2頂板、3側板、4吊耳、5接板、6並櫃孔、7 支撐彎板 、8加強筋、9吊環孔、10安裝孔。

具體實施方式

參見圖1—5，一種鑲嵌焊接式氣室，包括凹槽式底板1與L形頂板2；所述底板1一側頂端固接有接板5，頂板2的豎向板與接板5密封焊接；所述底板1與頂板2兩側鑲嵌密封密封焊接有側板3；所述各板之間相接處焊接有支撐彎板7，支撐彎板7上設有安裝孔10。

所述頂板2以及側板3上焊接有加強筋8，用來加強熔絲筒安裝強度與氣室強度。

所述側板3外壁上焊接有吊耳4，所述吊耳4上設有並櫃孔6與吊環孔9，並櫃孔6便於氣室之間的並櫃，吊環孔9便於氣室的運輸及開關。
