水冷小機箱的神話！狂飆AE87機箱改造

2023-12-06 19:33:02 2

    「AE87」是kmkitty的第一個MOD作品，主題取自電影《頭文字D》，「如果阿海的改裝AE86可以戰勝GTR和FC的話，希望我的AE87同樣取得以小勝大以弱勝強的戰果。」kmkitty希望通過作品表達出原本普通的東西經過用心之後的不一般……作品水冷部分創新較多，首先冷排的擺放方式，風向從兩側貫穿機箱，熱空氣不在機箱停留。水箱創新磁控報警。還有電源自做電擴帶繼電器控制一路電源輸出。整機動手mod的地方較多，包括uv燈和uv水及面板，基本沒有買回來就直接上機的，基本都經過修改，整個製作用了大約兩個月的時間。我們對kmkitty的專訪請參見昨天我們的文章《》。

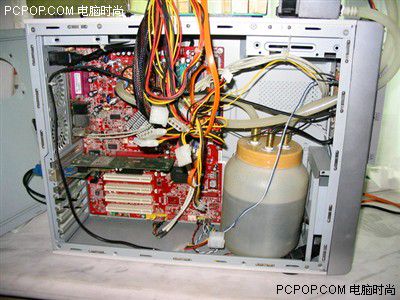

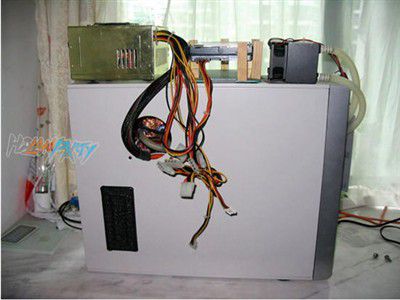

　我們先來看看改造之前的樣子，可以看到機箱就一塊標準主板的高度，所以電源硬碟和水冷換熱器都被作者外置了，新的改造的目標是：

1、將外置的東西整合進機箱裡；
2、改善機器的外觀；
3、解決好散熱問題。

　　改造的思路：1、散熱的方式。在確定採用水冷散熱後就需要定下換熱器和水箱的位置，由於機箱體積細小，決定在原來的雙五吋位建立一體化的水箱和換熱器，而換熱器的空氣換熱方向改變了慣用的從機箱內部抽出或吹進方式，用雙換熱器疊加後從左右兩側貫穿機箱，一側的冷空氣換熱後直接從另一側排走而不是在機箱內停留，這樣好處是既可以配合安裝的狹小位置，又讓換熱的風路獨立與機箱內部空氣不用互相影響。為了令機箱內部有足夠的散熱能力，在機箱頂部開孔裝風扇，並將原有的機箱背後風扇孔密封，以免風的短路，在側板底部開新的吸風孔，空氣從底部吸入經過PCI槽和顯卡槽位到內存位排出，順便也將CPU附近的熱量帶走。

    改造開始了，先拆散機器，在機箱背板切割換熱器開的位置……

    改變換熱器安裝方向，在側面做好新的螺絲孔。留意換熱器原來的進出水口是寶塔式水嘴。

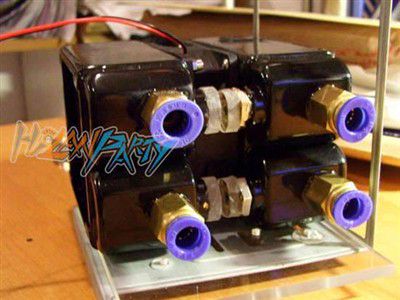

    接著要將換熱器原來的寶塔水嘴切除，否則安裝時兩個換熱器就會「打架」。切割亞克力片用膠水把原來的進出水孔密封。另外在頂部開孔裝新的快插水嘴……兩個換熱器夾住風扇裝在支架上。

　　兩個換熱器夾住風扇不能能正常用普通螺絲刀安裝，要用這樣安裝螺絲裝才行……看看在機箱上的效果。

　　經過以上的改造步驟我們已經將水冷的換熱裝置固定了，羅馬並不是一日建成的，換熱裝置的安裝完畢只是改造的第一步完成，在接下來我們還要製造水箱，改裝電源和裝飾機箱，改造之路還長著呢。

 姓名：鄧建明
網名：HLP.kmkitty
年齡：34歲

個人簡介：鄧建明，男，1971年7月24日出生於廣州。從小對電子製作感興趣，喜歡搞些小製作，但一直是停留於極業餘水平。本來志向是向機械、自動化研究方向發展，但是由於客觀原因讀書和工作都是文科經濟類。1995年開始接觸電腦;1999年擁有自己的第一臺電腦，同年自己開發出一套財務軟體並使用至今。2001年買了第二臺電腦，同年自己製作了一個購物網站，該網站現在已經停業。2005年完成第一個MOD作品「AE87」，該作品同年10月於北京參加CLPA2005LANParty玩家盛典，獲得「技術改造獎」。
