電子元件電阻接線方法（電子技術入門基礎）

2023-05-08 23:01:15

電阻在電子電路中是被應用最多的一種元器件之一，其連接方式可分為串聯、並聯和混聯3種。

1.2.1電阻的串聯

兩個或兩個以上的電阻頭尾相連在電路中，稱為電阻的串聯。如圖1-2-1所示：

圖1-2-1電阻的串聯

電阻串聯電路的特點有以下幾個：

第一，流過各個串聯電阻的電流相等，都為 I 。

第二，電阻串聯後電路總電阻增大，總電阻等於各個串聯電阻之和，即，R=R1 R2。

第三，總電壓等於各個串聯電阻上電壓之和，即，U=UR1 UR2。

第四，電阻越大，兩端電壓越高，因為R1<R2，所以UR1<UR2。

1.2.2電阻的並聯

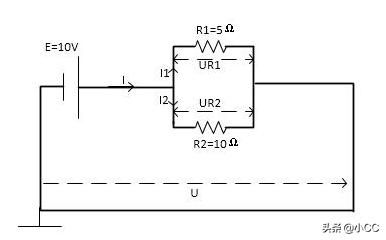

兩個或兩個以上的電阻頭頭相接、尾尾相接連接在電路中，稱為電阻的並聯。如圖1-2-2所示：

圖1-2-2電阻的並聯

電阻並聯電路的特點有以下幾個：

第一，並聯電阻兩端的電壓相等，即UR1=UR2。

第二，總電流等於流過各個並聯電阻的電流之和，即 I = I1 I2。

第三，電阻並聯總電阻減小，總電阻的倒數等於各並聯電阻的倒數之和，即1/R=1/R1 1/R2。

第四，在並聯電路中，電阻越小，流過電阻的電流越大，因為R1I2。

1.2.3電阻的混聯

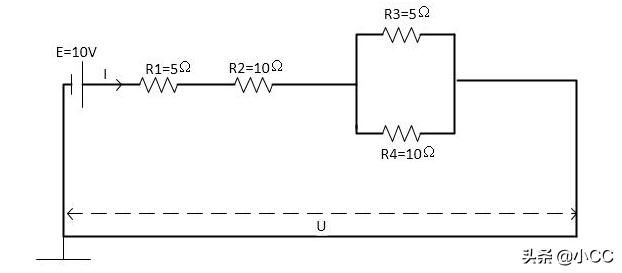

一個電路中的電阻連接方式同時存在串聯和並聯時，稱為電阻的混聯。如圖1-2-3所示：

圖1-2-3電阻的混聯

本節1.2結束，1.3將持續更新······
