一種泡沫塑料回收利用設備的製作方法

2023-04-27 03:53:41

本實用新型涉及一種回收利用設備，尤其涉及一種泡沫塑料回收利用設備。

背景技術：

泡沫塑料是由大量氣體微孔分散於固體塑料中而形成的一類高分子材料，具有質輕、隔熱、吸音、減震等特性，且介電性能優於基體樹脂，用途很廣。幾乎各種塑料均可作成泡沫塑料，發泡成型已成為塑料加工中一個重要領域。按其泡孔結構可分為閉孔、開孔和網狀泡沫塑料。閉孔泡沫塑料所有泡孔幾乎都是不連通的。開孔泡沫塑料所有泡孔幾乎都是連通的。幾乎不存在泡孔壁的泡沫塑料稱作網狀泡沫塑料。按泡沫塑料的密度可分為低發泡、中發泡和高發泡泡沫塑料。泡沫塑料是以塑料為基本組分並含有大量氣泡的聚合物材料，因此也可以說是以氣體為填料的複合塑料。與純塑料相比，它具有很多優良的性能，如質輕、比強度高、可吸收衝擊載荷、隔熱和隔音性能好等。因而在工業、農業、建築、交通運輸等領域得到了廣泛應用。

泡沫塑料的回收利用能有效的節約資源，降低生產成本，當需要對泡沫塑料進行回收利用時，需要先對其進行粉碎，以方便後續的處理加工，目前的泡沫塑料粉碎裝置存在操作繁瑣、粉碎效率低、粉碎不徹底的缺點，因此亟需研發一種操作方便、粉碎效率高、粉碎徹底的泡沫塑料回收利用設備。

技術實現要素：

（1）要解決的技術問題

本實用新型為了克服目前的泡沫塑料粉碎裝置存在操作繁瑣、粉碎效率低、粉碎不徹底的缺點，本實用新型要解決的技術問題是提供一種操作方便、粉碎效率高、粉碎徹底的泡沫塑料回收利用設備。

（2）技術方案

為了解決上述技術問題，本實用新型提供了這樣一種泡沫塑料回收利用設備，包括有左架、收集框、底板、支撐杆、右架、粉碎框、第一缺齒輪、旋轉電機、第二缺齒輪、轉軸、第一固定板、齒條、第二固定板、滑軌、滑塊、移動杆、第一粉碎齒、第一推塊、電動推桿、第二推塊、第二粉碎齒、電動破碎輪、粉碎筒和固定杆，底板頂部左側焊接有左架，左架右側中部通過螺栓連接的方式連接有電動推桿，電動推桿右端通過螺栓連接的方式連接有第一推塊，第一推塊右側均勻的焊接有第一粉碎齒，左架右側上部對稱焊接有固定杆，固定杆右側焊接有粉碎筒，粉碎筒內壁左右兩側通過螺栓連接的方式對稱連接有電動破碎輪，底板頂部中間對稱焊接有支撐杆，支撐杆上端焊接有粉碎框，第一推塊位於粉碎框左側，粉碎框右壁中部開有導向孔，底板頂部左側放置有收集框，收集框位於左架與支撐杆之間，底板頂部右側焊接有右架，右架左側中部焊接有第一固定板，右架左側上部焊接有第二固定板，第一固定板左側通過螺栓連接的方式連接有旋轉電機，旋轉電機前側的輸出軸通過平鍵連接的方式連接有第一缺齒輪，第一固定板左側通過轉軸轉動式連接有第二缺齒輪，第二缺齒輪與第一缺齒輪嚙合，第二缺齒輪位於第一缺齒輪右側，第二固定板底部通過螺栓連接的方式連接有滑軌，滑軌上滑動式連接有滑塊，滑塊下端通過螺栓連接的方式連接有齒條，齒條與第二缺齒輪和第一缺齒輪嚙合，齒條左端通過螺釘連接的方式連接有移動杆，移動杆左端穿過導向孔伸入粉碎框內部並通過螺栓連接的方式連接有第二推塊，第二推塊左側均勻的焊接有第二粉碎齒，第二粉碎齒與第一粉碎齒相互配合。

優選地，還包括有把手，收集框外壁左右兩側對稱焊接有把手。

優選地，還包括有放置箱，右架左側下部通過螺栓連接的方式連接有放置箱。

優選地，底板的材料為不鏽鋼。

優選地，右架的材料為Q235鋼。

優選地，旋轉電機為伺服電機。

工作原理：當需要對泡沫塑料進行回收利用時，需要先對其進行粉碎，以方便後續的處理加工，啟動電動破碎輪，控制左側電動破碎輪順時針轉動，控制右側電動破碎輪逆時針轉動，控制電動推桿伸長，電動推桿推動第一推塊和第一粉碎齒向右運動，當第一推塊伸入粉碎框內部後，控制電動推桿停止運動，工作人員將泡沫塑料進入到粉碎筒內，泡沫塑料經過電動破碎輪的破碎後落入下方的粉碎框內，當粉碎框內裝有足夠量的泡沫塑料後，工作人員停止加入泡沫塑料並控制電動破碎輪停止轉動，啟動旋轉電機，控制旋轉電機逆時針轉動，旋轉電機帶動第一缺齒輪逆時針轉動，當第一缺齒輪與齒條嚙合時，第一缺齒輪推動齒條向左運動，齒條推動移動杆向左運動，移動杆推動第二推塊和第二粉碎齒向左運動，第二粉碎齒對泡沫塑料進行再一次的粉碎，當第一缺齒輪與第二缺齒輪嚙合時，第一缺齒輪帶動第二缺齒輪順時針轉動，此時，第一缺齒輪剛好未與齒條嚙合，第二缺齒輪順時針轉動推動齒條向右運動，齒條帶動移動杆向右運動，移動杆帶動第二推塊和第二粉碎齒向右運動，如此反覆，第二推塊和第二粉碎齒來回左右運動，不斷對粉碎框內的泡沫塑料進行粉碎，當粉碎工作完成後，控制電動推桿縮短，電動推桿帶動第一推塊和第一粉碎齒向左運動，當第一推塊回到初始位置後，控制電動推桿停止運動，粉碎後的泡沫塑料經過第二推塊的推擠後會落入下方的收集框內，當泡沫塑料完全落入下方的收集框內，第二推塊回到初始位置後，控制旋轉電機停止轉動，之後工作人員可將收集框內的泡沫塑料進行下一步的回收處理加工。

因為還包括有把手，收集框外壁左右兩側對稱焊接有把手，把手能使收集框更加方便的搬運。

因為還包括有放置箱，右架左側下部通過螺栓連接的方式連接有放置箱，放置箱內能放置常用工具，能方便設備的檢修。

因為底板的材料為不鏽鋼，不鏽鋼耐腐蝕性和耐酸性強，可延長裝置的使用壽命。

因為右架的材料為Q235鋼，Q235鋼硬度高，不容易變形，使裝置的使用壽命更長。

因為旋轉電機為伺服電機，抗過載能力強，高速性能好，能精準控制其轉速。

（3）有益效果

本實用新型先通過電動破碎輪的轉動，對泡沫塑料進行初步的粉碎，後通過第一缺齒輪與第二缺齒輪的配合，從而帶動齒條左右運動，齒條通過移動杆帶動第二推塊和第二粉碎齒左右運動，進而對泡沫塑料進行再一次的粉碎，粉碎效果較好，能滿足泡沫塑料回收利用的加工需求。

附圖說明

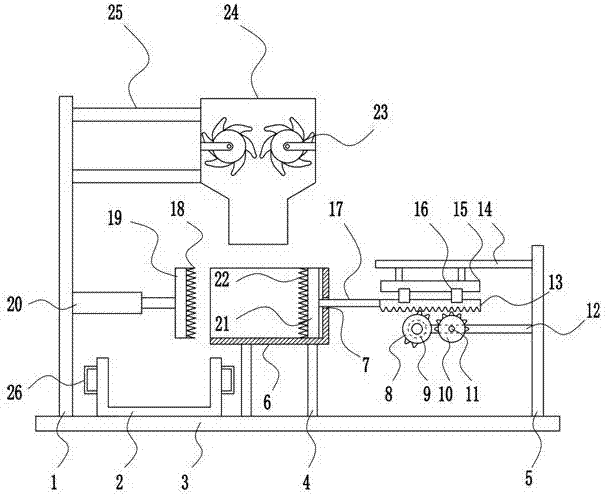

圖1為本實用新型的第一種主視結構示意圖。

圖2為本實用新型的第二種主視結構示意圖。

圖3為本實用新型的第三種主視結構示意圖。

附圖中的標記為：1-左架，2-收集框，3-底板，4-支撐杆，5-右架，6-粉碎框，7-導向孔，8-第一缺齒輪，9-旋轉電機，10-第二缺齒輪，11-轉軸，12-第一固定板，13-齒條，14-第二固定板，15-滑軌，16-滑塊，17-移動杆，18-第一粉碎齒，19-第一推塊，20-電動推桿，21-第二推塊，22-第二粉碎齒，23-電動破碎輪，24-粉碎筒，25-固定杆，26-把手，27-放置箱。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的說明。

實施例1

一種泡沫塑料回收利用設備，如圖1-3所示，包括有左架1、收集框2、底板3、支撐杆4、右架5、粉碎框6、第一缺齒輪8、旋轉電機9、第二缺齒輪10、轉軸11、第一固定板12、齒條13、第二固定板14、滑軌15、滑塊16、移動杆17、第一粉碎齒18、第一推塊19、電動推桿20、第二推塊21、第二粉碎齒22、電動破碎輪23、粉碎筒24和固定杆25，底板3頂部左側焊接有左架1，左架1右側中部通過螺栓連接的方式連接有電動推桿20，電動推桿20右端通過螺栓連接的方式連接有第一推塊19，第一推塊19右側均勻的焊接有第一粉碎齒18，左架1右側上部對稱焊接有固定杆25，固定杆25右側焊接有粉碎筒24，粉碎筒24內壁左右兩側通過螺栓連接的方式對稱連接有電動破碎輪23，底板3頂部中間對稱焊接有支撐杆4，支撐杆4上端焊接有粉碎框6，第一推塊19位於粉碎框6左側，粉碎框6右壁中部開有導向孔7，底板3頂部左側放置有收集框2，收集框2位於左架1與支撐杆4之間，底板3頂部右側焊接有右架5，右架5左側中部焊接有第一固定板12，右架5左側上部焊接有第二固定板14，第一固定板12左側通過螺栓連接的方式連接有旋轉電機9，旋轉電機9前側的輸出軸通過平鍵連接的方式連接有第一缺齒輪8，第一固定板12左側通過轉軸11轉動式連接有第二缺齒輪10，第二缺齒輪10與第一缺齒輪8嚙合，第二缺齒輪10位於第一缺齒輪8右側，第二固定板14底部通過螺栓連接的方式連接有滑軌15，滑軌15上滑動式連接有滑塊16，滑塊16下端通過螺栓連接的方式連接有齒條13，齒條13與第二缺齒輪10和第一缺齒輪8嚙合，齒條13左端通過螺釘連接的方式連接有移動杆17，移動杆17左端穿過導向孔7伸入粉碎框6內部並通過螺栓連接的方式連接有第二推塊21，第二推塊21左側均勻的焊接有第二粉碎齒22，第二粉碎齒22與第一粉碎齒18相互配合。

還包括有把手26，收集框2外壁左右兩側對稱焊接有把手26。

還包括有放置箱27，右架5左側下部通過螺栓連接的方式連接有放置箱27。

底板3的材料為不鏽鋼。

右架5的材料為Q235鋼。

旋轉電機9為伺服電機。

工作原理：當需要對泡沫塑料進行回收利用時，需要先對其進行粉碎，以方便後續的處理加工，啟動電動破碎輪23，控制左側電動破碎輪23順時針轉動，控制右側電動破碎輪23逆時針轉動，控制電動推桿20伸長，電動推桿20推動第一推塊19和第一粉碎齒18向右運動，當第一推塊19伸入粉碎框6內部後，控制電動推桿20停止運動，工作人員將泡沫塑料進入到粉碎筒24內，泡沫塑料經過電動破碎輪23的破碎後落入下方的粉碎框6內，當粉碎框6內裝有足夠量的泡沫塑料後，工作人員停止加入泡沫塑料並控制電動破碎輪23停止轉動，啟動旋轉電機9，控制旋轉電機9逆時針轉動，旋轉電機9帶動第一缺齒輪8逆時針轉動，當第一缺齒輪8與齒條13嚙合時，第一缺齒輪8推動齒條13向左運動，齒條13推動移動杆17向左運動，移動杆17推動第二推塊21和第二粉碎齒22向左運動，第二粉碎齒22對泡沫塑料進行再一次的粉碎，當第一缺齒輪8與第二缺齒輪10嚙合時，第一缺齒輪8帶動第二缺齒輪10順時針轉動，此時，第一缺齒輪8剛好未與齒條13嚙合，第二缺齒輪10順時針轉動推動齒條13向右運動，齒條13帶動移動杆17向右運動，移動杆17帶動第二推塊21和第二粉碎齒22向右運動，如此反覆，第二推塊21和第二粉碎齒22來回左右運動，不斷對粉碎框6內的泡沫塑料進行粉碎，當粉碎工作完成後，控制電動推桿20縮短，電動推桿20帶動第一推塊19和第一粉碎齒18向左運動，當第一推塊19回到初始位置後，控制電動推桿20停止運動，粉碎後的泡沫塑料經過第二推塊21的推擠後會落入下方的收集框2內，當泡沫塑料完全落入下方的收集框2內，第二推塊21回到初始位置後，控制旋轉電機9停止轉動，之後工作人員可將收集框2內的泡沫塑料進行下一步的回收處理加工。

因為還包括有把手26，收集框2外壁左右兩側對稱焊接有把手26，把手26能使收集框2更加方便的搬運。

因為還包括有放置箱27，右架5左側下部通過螺栓連接的方式連接有放置箱27，放置箱27內能放置常用工具，能方便設備的檢修。

因為底板3的材料為不鏽鋼，不鏽鋼耐腐蝕性和耐酸性強，可延長裝置的使用壽命。

因為右架5的材料為Q235鋼，Q235鋼硬度高，不容易變形，使裝置的使用壽命更長。

因為旋轉電機9為伺服電機，抗過載能力強，高速性能好，能精準控制其轉速。

以上所述實施例僅表達了本實用新型的優選實施方式，其描述較為具體和詳細，但並不能因此而理解為對本實用新型專利範圍的限制。應當指出的是，對於本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬於本實用新型的保護範圍。因此，本實用新型專利的保護範圍應以所附權利要求為準。
