一種山茶油提純裝置的製作方法
2023-05-24 11:12:54
1.本實用新型涉及山茶油加工技術領域，具體為一種山茶油提純裝置。
背景技術：
2.剛榨出的山茶油又稱毛油，通常需要經過多道工序去除毛油中的雜質、調整山茶油內物質含量才能得到高品質的山茶油成品。
3.現有技術中，如申請號為cn202022090562.3的專利，本實用新型涉及山茶油過濾分離提純技術領域，具體是一種山茶油過濾分離純化裝置，包括過濾箱，所述過濾箱底部設置有驅動裝置，所述驅動裝置通過主動軸連接有底部轉盤，所述底部轉盤通過彈性卡扣結構連接有環形濾網，所述環形濾網頂部設置有蓋板，所述蓋板上設置有控制彈性卡扣結構的拉杆開關裝置；本實用新型的有益效果是：驅動裝置通過主動軸帶動底部轉盤轉動，帶動環形濾網進行轉動，對環形濾網內部的山茶油進行過濾，需要對環形濾網進行清洗更換時，通過拉杆開關裝置解除環形濾網與底部轉盤的連接，將環形濾網從滑動口拉出，清洗後，將環形濾網插入滑動口，彈性卡扣結構自動與底部轉盤連接，操作十分方便，可以提升山茶油的過濾效率。
4.上述專利存在以下缺陷：不具有清洗功能，無法對過濾箱內壁上的殘留物進行清洗，極大降低了該裝置的實用性。
技術實現要素：
5.本實用新型的目的在於提供一種山茶油提純裝置，以解決上述背景技術中提出的問題。
6.為實現上述目的，本實用新型提供如下技術方案：一種山茶油提純裝置，包括：
7.過濾筒，所述過濾筒呈圓柱形，所述過濾筒頂部的中心處固定連接有電動推桿，所述電動推桿的伸縮端貫穿過濾筒且延伸至過濾筒的內部並固定連接有過濾網板，所述過濾網板的側面固定套設有橡膠密封圈；
8.清理刷，所述橡膠密封圈的頂部和底部均固定連接有清理刷；
9.衝洗機構，所述衝洗機構設置在過濾筒上，所述衝洗機構包括水箱、水泵、抽水管、輸送管、環形管和高壓噴頭，所述過濾筒的左側固定安裝有水箱，所述水箱的頂部右側固定安裝有水泵，所述水泵的底部固定安裝有抽水管，所述抽水管的底部貫穿水箱且延伸至水箱的內部，所述水泵的頂部固定連接有輸送管，所述輸送管遠離水泵的一端貫穿過濾筒且延伸至過濾筒的內部並固定連接有環形管，所述環形管的外壁等距離環繞固定連接有若干個高壓噴頭。
10.進一步地，所述過濾筒底部的中心處固定安裝有排料管。
11.進一步地，所述過濾筒頂部且位於電動推桿的右側固定安裝有投料管，所述投料管的底部貫穿過濾筒且延伸至過濾筒的內部。
12.進一步地，所述水箱頂部的左側開設有注水口。
13.進一步地，所述橡膠密封圈的外壁與過濾筒的內壁活動牴觸。
14.進一步地，所述清理刷的外壁與過濾筒的內壁活動接觸。
15.進一步地，所述清理刷呈環形。
16.與現有技術相比，本實用新型的有益效果如下：
17.本實用新型當需要對過濾筒的內壁進行清理時，啟動水泵和電動推桿，由水泵抽取水箱內的水，然後通過輸送管和環形管將水輸送至高壓噴頭噴出，從而對過濾筒的內壁進行衝洗，同時由電動推桿帶動過濾網板、橡膠密封圈和清理刷上下運動，進而通過清理刷將過濾筒內壁上的殘留物刷下來，同時配合高壓噴頭的衝洗，從而起到很好的清洗效果，通過以上步驟，使得本裝置具有清洗功能，能夠對過濾筒內壁上的殘留物進行清洗，極大提高了該裝置的實用性。
附圖說明

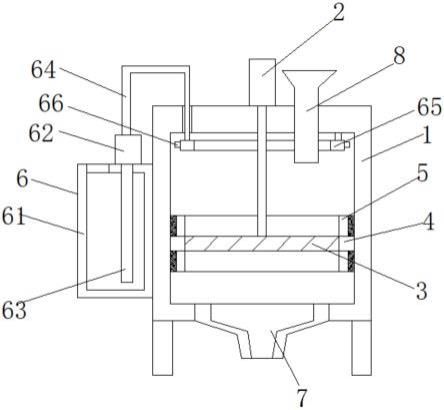

18.圖1為本實用新型的結構剖面圖；
19.圖2為本實用新型過濾網板的結構示意圖；
20.圖3為本實用新型清理刷的結構示意圖；
21.圖4為本實用新型環形管的結構示意圖。
22.圖中：1、過濾筒；2、電動推桿；3、過濾網板；4、橡膠密封圈；5、清理刷；6、衝洗機構；61、水箱；62、水泵；63、抽水管；64、輸送管；65、環形管；66、高壓噴頭；7、排料管；8、投料管。
具體實施方式
23.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。
24.在本實用新型的描述中，需要理解的是，術語「中心」、「縱向」、「橫向」、「上」、「下」、「前」、「後」、「左」、「右」、「豎直」、「水平」、「頂」、「底」、「內」、「外」等指示的方位或位置關係為基於附圖所示的方位或位置關係，僅是為了便於描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。此外，術語「第一」、「第二」僅用於描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特徵的數量。由此，限定有「第一」、「第二」的特徵可以明示或者隱含地包括一個或者更多個該特徵。在本實用新型的描述中，除非另有說明，「多個」的含義是兩個或兩個以上。
25.在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語「安裝」、「相連」、「連接」應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對於本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。
26.請參閱圖1-4，一種山茶油提純裝置，包括：過濾筒1、電動推桿2、過濾網板3、橡膠密封圈4、清理刷5和衝洗機構6，過濾筒1呈圓柱形，過濾筒1的前側設置有筒門，過濾筒1頂
部的中心處固定連接有電動推桿2，電動推桿2的伸縮端貫穿過濾筒1且延伸至過濾筒1的內部並固定連接有過濾網板3，過濾網板3的側面固定套設有橡膠密封圈4，橡膠密封圈4的頂部和底部均固定連接有清理刷5，衝洗機構6設置在過濾筒1上，衝洗機構6包括水箱61、水泵62、抽水管63、輸送管64、環形管65和高壓噴頭66，過濾筒1的左側固定安裝有水箱61，水箱61的頂部右側固定安裝有水泵62，水泵62的底部固定安裝有抽水管63，抽水管63的底部貫穿水箱61且延伸至水箱61的內部，水泵62的頂部固定連接有輸送管64，輸送管64遠離水泵62的一端貫穿過濾筒1且延伸至過濾筒1的內部並固定連接有環形管65，環形管65的外壁等距離環繞固定連接有若干個高壓噴頭66。
27.在具體實施的時候，過濾筒1底部的中心處固定安裝有排料管7。
28.在具體實施的時候，過濾筒1頂部且位於電動推桿2的右側固定安裝有投料管8，投料管8的底部貫穿過濾筒1且延伸至過濾筒1的內部。
29.在具體實施的時候，水箱61頂部的左側開設有注水口。
30.在具體實施的時候，橡膠密封圈4的外壁與過濾筒1的內壁活動牴觸。
31.在具體實施的時候，清理刷5的外壁與過濾筒1的內壁活動接觸。
32.在具體實施的時候，清理刷5呈環形。
33.本實用新型中的所有部件均為通用標準件或本領域技術人員知曉的部件，其結構和原理都為本技術人員均可通過技術手冊得知或通過常規實驗方法獲知，同時本技術文件中使用到的標準零件均可以從市場上購買，本技術文件中各部件根據說明書和附圖的記載均可以進行訂製，各個零件的具體連接方式均採用現有技術中成熟的螺栓、鉚釘、焊接等常規手段，機械、零件和設備均採用現有技術中常規的型號，控制方式是通過控制器來自動控制，控制器的控制電路通過本領域的技術人員簡單編程即可實現，屬於本領域的公知常識，並且本技術文件主要用來保護機械裝置，所以本技術文件不再詳細解釋控制方式和電路連接，在此不再作出具體敘述。
34.工作原理：將待提純的山茶油通過投料管8倒入過濾筒1中，然後通過過濾網板3對山茶油進行過濾提純，過濾後的山茶油通過排料管7排出，當需要對過濾筒1的內壁進行清理時，啟動水泵62和電動推桿2，由水泵62抽取水箱61內的水，然後通過輸送管64和環形管65將水輸送至高壓噴頭66噴出，從而對過濾筒1的內壁進行衝洗，同時由電動推桿2帶動過濾網板3、橡膠密封圈4和清理刷5上下運動，進而通過清理刷5將過濾筒1內壁上的殘留物刷下來，同時配合高壓噴頭66的衝洗，從而起到很好的清洗效果，通過以上步驟，使得本裝置具有清洗功能，能夠對過濾筒1內壁上的殘留物進行清洗，極大提高了該裝置的實用性。
