一種消防工程施工用便捷式管道支撐裝置的製作方法

2023-05-12 03:54:17

1.本實用新型涉及管道支撐技術領域，具體為一種消防工程施工用便捷式管道支撐裝置。


背景技術：

2.消防工程的建設已成為人們重視的一部分之一，「消防」即是消除隱患，預防災患，即預防和解決人們在生活、工作、學習過程中遇到的人為與自然、偶然災害的總稱，其中消防工程施工時，通常都會使用支撐件對消防管道進行支撐。
3.現有的消防工程施工用管道支撐裝置在使用時，常會由於不同大小的消防管道而導致需要更換不同的支撐裝置進行支撐，且管道支撐裝置在使用時非常不便，難以根據不同管道數量來改變自身的大小。


技術實現要素：

4.本實用新型的目的在於提供一種消防工程施工用便捷式管道支撐裝置，以解決上述背景技術中提出的管道支撐裝置在使用時，常會由於不同大小的消防管道而導致需要更換不同的支撐裝置進行支撐，且管道支撐裝置在使用時非常不便，難以根據不同管道數量來改變自身的大小等問題。
5.為實現上述目的，本實用新型提供如下技術方案：
6.一種消防工程施工用便捷式管道支撐裝置，包括l型支撐杆，所述l型支撐杆的一端均固定安裝有連接板，所述l型支撐杆的頂端表面均固定安裝有兩個固定圓環，所述l型支撐杆頂端表面位於固定圓環內部的位置均活動安裝有託板，兩個所述固定圓環的內部均活動安裝有管道。
7.優選的，兩個所述l型支撐杆均通過連接板活動連接，其中一個所述連接板的外表面設有四個連接板外槽，所述連接板外槽的內部表面均設有連接板內槽，所述連接板外槽的外表面均設有連接板內槽，另一個所述連接板的外表面均固定安裝有連接板外扣，所述連接板外扣的外表面均固定安裝有接板限位扣，所述連接板外扣均卡入連接板外槽的內部，所述接板限位扣均卡入連接板內槽的內部。
8.優選的，所述連接板外槽的內部表面均設有彈簧凹槽，所述彈簧凹槽的內部均活動安裝有壓縮彈簧，所述彈簧凹槽的內部均活動安裝有彈簧卡扣。
9.優選的，所述l型支撐杆的頂端表面設有託板的位置均設有支撐杆頂槽，所述支撐杆頂槽的內部表面均設有支撐杆內槽，所述支撐杆內槽的內部均活動安裝有行程彈簧，所述支撐杆內槽的內部均活動安裝有活動杆，所述活動杆的頂端均與託板的底端固定連接。
10.優選的，所述l型支撐杆的頂端均固定安裝有裝配板，所述裝配板的外表面均設有多個裝配孔。
11.優選的，所述託板均與管道的表面貼合。
12.優選的，所述彈簧卡扣的外表面均設有圓弧槽。
13.與現有技術相比，本實用新型的有益效果是：
14.1、本實用新型通過託板和固定圓環的配合，使裝置在使用時，可通過託板對管道進行託舉，從而使對不同尺寸的管道進行支撐時，可通過行程彈簧和活動杆的配合，使託板的高度通過管道的重力改變，從而改變固定圓環與託板之間的大小，進而通過行程彈簧的彈性勢能使託板緊貼管道的底端，從而對管道進行緊固；
15.2、本實用新型通過連接板的設置，使裝置在使用時，可根據需要支撐的管道數量來選擇l型支撐杆安裝的數量，當需要對兩根以上的管道進行支撐時，通過先斜向將兩個連接板安裝，將連接板外扣和接板限位扣卡入連接板外槽外側的連接板內槽的內部，從而使接板限位扣卡入連接板外槽內側連接板內槽的內部，轉動l型支撐杆，使l型支撐杆之間互相平行，從而完成兩個l型支撐杆之間的安裝。通過彈簧卡扣和壓縮彈簧的配合，使連接板外槽內部的連接板外扣可通過彈簧卡扣進行阻擋，使裝置不會由於外界因素而導致兩個l型支撐杆之間脫落，進而導致意外發生。
附圖說明

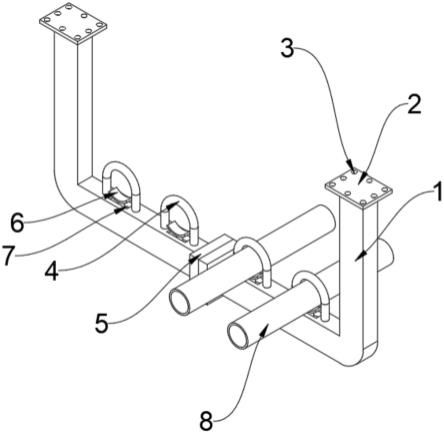

16.圖1為本實用新型整體的結構示意圖；
17.圖2為本實用新型整體的剖面正視圖；
18.圖3為本實用新型連接板的局部剖面側視圖；
19.圖4為本實用新型託板的局部結構示意圖。
20.圖中：1、l型支撐杆；2、裝配板；3、裝配孔；4、固定圓環；5、連接板；6、託板；7、支撐杆頂槽；8、管道；9、連接板外槽；10、連接板內槽；11、連接板外扣；12、連接板限位扣；13、彈簧凹槽；14、壓縮彈簧；15、彈簧卡扣；16、圓弧槽；17、支撐杆內槽；18、行程彈簧；19、活動杆。
具體實施方式
21.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。
22.請參閱圖1至圖4，本實用新型提供的一種實施例：一種消防工程施工用便捷式管道支撐裝置，包括l型支撐杆1，l型支撐杆1的一端均固定安裝有連接板5，l型支撐杆1的頂端表面均固定安裝有兩個固定圓環4，l型支撐杆1頂端表面位於固定圓環4內部的位置均活動安裝有託板6，兩個固定圓環4的內部均活動安裝有管道8。
23.進一步，兩個l型支撐杆1均通過連接板5活動連接，其中一個連接板5的外表面設有四個連接板外槽9，連接板外槽9的內部表面均設有連接板內槽10，連接板外槽9的外表面均設有連接板內槽10，另一個連接板5的外表面均固定安裝有連接板外扣11，連接板外扣11的外表面均固定安裝有接板限位扣12，連接板外扣11均卡入連接板外槽9的內部，接板限位扣12均卡入連接板內槽10的內部。
24.通過採用上述技術方案，通過連接板5的設置，使裝置在使用時，可根據需要支撐的管道8數量來選擇l型支撐杆1安裝的數量，當需要對兩根以上的管道8進行支撐時，通過先斜向將兩個連接板5安裝，將連接板外扣11和接板限位扣12卡入連接板外槽9外側的連接板內槽10的內部，從而使接板限位扣12卡入連接板外槽9內側連接板內槽10的內部，轉動l
型支撐杆1，使l型支撐杆1之間互相平行，從而完成兩個l型支撐杆1之間的安裝。
25.進一步，連接板外槽9的內部表面均設有彈簧凹槽13，彈簧凹槽13的內部均活動安裝有壓縮彈簧14，彈簧凹槽13的內部均活動安裝有彈簧卡扣15。
26.通過採用上述技術方案，通過彈簧卡扣15和壓縮彈簧14的配合，使連接板外槽9內部的連接板外扣11可通過彈簧卡扣15進行阻擋，使裝置不會由於外界因素而導致兩個l型支撐杆1之間脫落，進而導致意外發生。
27.進一步，l型支撐杆1的頂端表面設有託板6的位置均設有支撐杆頂槽7，支撐杆頂槽7的內部表面均設有支撐杆內槽17，支撐杆內槽17的內部均活動安裝有行程彈簧18，支撐杆內槽17的內部均活動安裝有活動杆19，活動杆19的頂端均與託板6的底端固定連接。
28.通過採用上述技術方案，通過託板6和固定圓環4的配合，使裝置在使用時，可通過託板6對管道8進行託舉，從而使對不同尺寸的管道8進行支撐時，可通過行程彈簧18和活動杆19的配合，使託板6的高度通過管道8的重力改變，從而改變固定圓環4與託板6之間的大小，進而通過行程彈簧18的彈性勢能使託板6緊貼管道8的底端，從而對管道8進行緊固。
29.進一步，l型支撐杆1的頂端均固定安裝有裝配板2，裝配板2的外表面均設有多個裝配孔3。
30.通過採用上述技術方案，通過裝配板2和裝配孔3的配合，使裝置可方便的安裝在天花板或其餘指定位置。
31.進一步，託板6均與管道8的表面貼合。
32.進一步，彈簧卡扣15的外表面均設有圓弧槽16。
33.工作原理：使用時，將裝置放置指定位置，檢查各部件是否正常工作，通過託板6和固定圓環4的配合，使裝置在使用時，可通過託板6對管道8進行託舉，從而使對不同尺寸的管道8進行支撐時，可通過行程彈簧18和活動杆19的配合，使託板6的高度通過管道8的重力改變，從而改變固定圓環4與託板6之間的大小，進而通過行程彈簧18的彈性勢能使託板6緊貼管道8的底端，從而對管道8進行緊固。
34.通過連接板5的設置，使裝置在使用時，可根據需要支撐的管道8數量來選擇l型支撐杆1安裝的數量，當需要對兩根以上的管道8進行支撐時，通過先斜向將兩個連接板5安裝，將連接板外扣11和接板限位扣12卡入連接板外槽9外側的連接板內槽10的內部，從而使接板限位扣12卡入連接板外槽9內側連接板內槽10的內部，轉動l型支撐杆1，使l型支撐杆1之間互相平行，從而完成兩個l型支撐杆1之間的安裝。通過彈簧卡扣15和壓縮彈簧14的配合，使連接板外槽9內部的連接板外扣11可通過彈簧卡扣15進行阻擋，使裝置不會由於外界因素而導致兩個l型支撐杆1之間脫落，進而導致意外發生。
35.對於本領域技術人員而言，顯然本實用新型不限於上述示範性實施例的細節，而且在不背離本實用新型的精神或基本特徵的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示範性的，而且是非限制性的，本實用新型的範圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和範圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
