一種消防泵用液位計的製作方法

2023-05-13 18:58:52 2

1.本實用新型屬於液位測量技術領域，具體涉及一種消防泵用液位計。


背景技術：

2.消防泵廣泛應用於環保、水處理、消防等部門，用來抽送各類液體。
3.柴油機消防泵因其啟動和運行可完全與市電脫離關係，通常被作為消防應急備用設施。
4.作為消防應急備用設施，柴油機消防泵的維護保養尤為重要。而預防性的保養是最容易、最經濟的保養方式，是延長使用壽命和降低使用成本的關鍵。
5.日常維護時檢查燃油箱的燃油量是首要維護項目，觀察燃油箱的存油量，根據需要添足。檢查燃油箱中機油平面，觀察油麵是否達到油標的刻線標記，不足時應加到規定量。
6.燃油箱一般設置在高位，燃油箱的燃油需要依靠大氣壓自流，因此燃油箱所在位置也在高位，現有消防泵中一般採用指針式液位計，觀察指示針需要攀登到燃油箱所在高處，不利於觀察維護保養消防泵。此外，消防泵燃油箱滿油狀態下一般可使用6-7小時，當油位低於最低油位時，消防泵可使用時間不足，因此需要經常檢查油位，而位於高位的指針式液位計需要俯視指針才能辨別液位，不便於經常檢查。


技術實現要素：

7.為了解決上述技術問題，本實用新型的目的在於提供一種消防泵用液位計，以解決消防泵燃油箱所在高位引起的不易觀察燃油箱液位的問題。
8.為實現上述目的，本實用新型提供如下技術方案：一種消防泵用液位計，包括刻度管、接頭、槓桿和浮球，刻度管下端設置在接頭上，刻度管內設有指示環，指示環下方設有套裝在刻度管內底部的內底座；槓桿包括動杆、定杆和浮球桿，動杆上端貫穿接頭和內底座與指示環連接，定杆上端固定連接在接頭底部；定杆、動杆下端均鉸接在浮球桿一端；浮球設置在浮球桿另一端。
9.作為本實用新型的進一步方案，刻度管設置為上段、中段和下段。
10.作為本實用新型的進一步優選方案，刻度管為聚碳酸酯刻度管。
11.作為本實用新型的優選方案，指示環上標記有指示線。
12.作為本實用新型的進一步方案，接頭套裝在消防泵燃油箱上端，所述槓桿和浮球均位於消防泵燃油箱內。
13.作為本實用新型的進一步優選方案，貫穿內底座的動杆上設有星型密封圈；套接消防泵燃油箱的接頭處設有組合墊圈。
14.相比於現有技術，本實用新型提供的一種消防泵用液位計具有以下有益效果：
15.本實用新型的液位計採用槓桿原理，浮球通過浮球桿自動控制動杆上下移動，使得動杆上端的指示環在刻度管內上下移動，根據指示環在刻度管內的位置，可直觀地觀察
到消防泵燃油箱內的燃油量，避免攀登到高處俯視觀察指針。本實用新型的液位計結構緊湊、設計合理，使用方便。
附圖說明
16.為了更清楚地說明本實用新型實施例的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的實施例個案，對本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

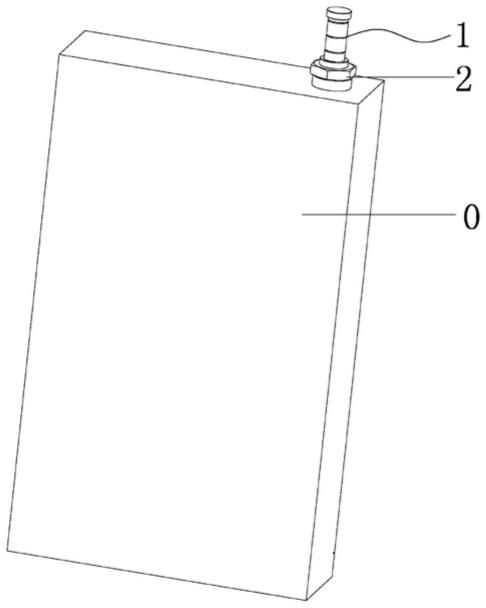

17.圖1為本實施例中消防泵燃油箱與液位計的結構示意圖；
18.圖2為本實施例中液位計的結構示意圖；
19.圖3為本實施例中指示環與內底座的結構示意圖；
20.圖4為本實施例中接頭與內底座的結構示意圖；
21.圖5為本實施例中接頭與定杆、動杆的結構示意圖。
22.附圖標記：0-消防泵燃油箱、1-刻度管、11-上段、12-中段、13-下段、2-接頭、3-槓桿、31-動杆、32-定杆、33-浮球桿、4-浮球、5-指示環、51-指示線、6-內底座、7-星型密封圈、8-組合墊圈。
具體實施方式
23.為了使本實用新型實施例的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型實施例行進一步詳細說明。應當理解，此處所描述的具體實施例僅用以解釋本實用新型，並不用於限定本實用新型。
24.在本實用新型實施例的描述中，需要理解的是，術語「上」、「下」、「前」、「後」、「內」、「外」等指示的方位或位置關係為基於附圖所示的方位或位置關係，僅是為了便於描述本實用新型實施例和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型實施例的限制。
25.在本實用新型實施例的描述中，需要說明的是，除非另有明確的規定和限定，術語「安裝」、「相連」、「連接」應做廣義理解，例如，可以是固定連接，一體連接，也可以是可拆卸連接；可以是兩個元件內部的連通；可以是直接相連，也可以通過中間媒介間接相連，對於本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型實施例中的具體含義。
26.參見附圖1-5所示，一種消防泵用液位計，包括刻度管1、接頭2、槓桿3和浮球4，接頭2套裝在消防泵燃油箱0上端，且套接消防泵燃油箱0的接頭2上設有組合墊圈8，槓桿3和浮球4均位於消防泵燃油箱0內，刻度管1位於消防泵燃油箱頂端。
27.參見圖2-3所示，刻度管1下端設置在接頭2上，刻度管2內設有指示環5，指示環5下方設有套裝在刻度管1內底部的內底座6。
28.參見圖2所示，槓桿3包括動杆31、定杆32和浮球桿33，定杆32、動杆31下端均鉸接在浮球桿33一端，浮球4設置在浮球桿33另一端。
29.參見圖3-5所示，動杆31上端貫穿接頭2和內底座6與指示環5連接，且貫穿內底座6的動杆31上設有星型密封圈7，定杆3上端固定連接在接頭2底部。
30.為了通過指示環5在刻度管1內的位置來確定液位高度，在本實施例中，指示環5上標記有指示線51，刻度管1為聚碳酸酯刻度管，且刻度管1設置為上段11、中段12和下段13當指示環5位於下段13位置時，即表示燃油偏少，需要及時添加。
31.本實用新型實施例的消防泵用液位計設置在消防泵燃油箱0頂端，無需攀登到高處即可直接通過觀察指示環5在刻度管1內的位置即可識別燃油液位高低，具體為：當消防泵燃油箱0內燃油充足時，浮球4所在液位面較高，連接浮球桿33另一端的動杆31使得指示環5位於刻度管1的上段11位置；當指示環5位於刻度管1的下段13位置時，浮球4在消防泵燃油箱0內的液位面較低，即表示燃油不足，需要及時補充。
32.以上顯示和描述了本發明創造的基本原理，上述僅為本發明創造的較佳實施例而已，並不用以限制本發明創造，上述實施例和說明書中的描述只是說明本發明創造的原理，在不脫離本發明創造範圍的前提下，凡在本發明創造的精神和範圍之內所作的任何修改、等同替換和改進等，均應包含在本發明創造的保護範圍之內。


技術特徵：
1.一種消防泵用液位計，其特徵在於：包括刻度管、接頭、槓桿和浮球，所述刻度管下端設置在接頭上，刻度管內設有指示環，指示環下方設有套裝在刻度管內底部的內底座；所述槓桿包括動杆、定杆和浮球桿，動杆上端貫穿接頭和內底座與指示環連接，定杆上端固定連接在接頭底部；所述定杆、動杆下端均鉸接在浮球桿一端；所述浮球設置在浮球桿另一端。2.如權利要求1所述的一種消防泵用液位計，其特徵在於：所述刻度管設置為上段、中段和下段。3.如權利要求2所述的一種消防泵用液位計，其特徵在於：所述刻度管為聚碳酸酯刻度管。4.如權利要求1-3中任意一項所述的一種消防泵用液位計，其特徵在於：所述指示環上標記有指示線。5.根據權利要求4所述的一種消防泵用液位計，其特徵在於：所述接頭套裝在消防泵燃油箱上端，所述槓桿和浮球均位於消防泵燃油箱內。6.如權利要求5所述的一種消防泵用液位計，其特徵在於：貫穿內底座的動杆上設有星型密封圈；套接消防泵燃油箱的接頭處設有組合墊圈。

技術總結
本實用新型公開的一種消防泵用液位計包括刻度管、接頭、槓桿和浮球，刻度管下端設置在接頭上，刻度管內設有指示環，指示環下方設有套裝在刻度管內底部的內底座；槓桿包括動杆、定杆和浮球桿，動杆上端貫穿接頭和內底座與指示環連接，定杆上端固定連接在接頭底部；定杆、動杆下端均鉸接在浮球桿一端；浮球設置在浮球桿另一端。本實用新型的液位計結構緊湊，設計合理，浮球通過浮球桿自動控制動杆上下移動，使得動杆上端的指示環在刻度管內上下移動，根據指示環在刻度管內的位置，直觀地觀察到消防泵燃油箱內的燃油量。泵燃油箱內的燃油量。泵燃油箱內的燃油量。


技術研發人員：張勝 柴飛華 舒卸寶 聞建花
受保護的技術使用者：貝德科技集團有限公司
技術研發日：2022.05.17
技術公布日：2023/3/28
