一種老年內科多功能鍛鍊設備
2023-05-16 10:07:45 1
1.本發明屬於康復訓練設備技術領域，具體的說是一種老年內科多功能鍛鍊設備。
背景技術：
2.腿部相關關節處於人體中的低水平位置，在人體的日常生活運動過程中，腿部關節不僅需要承擔人體重量造成的壓力，致使腿部關節在負重的前提下進行運動，同時由於腿部關節結構複雜，加之人體關節軟骨不能再生等原因，導致腿部關節在人體中老化、磨損速度相對較快，因此在老年人中，腿部疾病是老年人常見疾病之一，
3.當老年人因疾病或者醫療手段，致使腿部無法正常運動時，為了避免下肢長時間靜止所導致的下肢靜脈血液循環不良、下肢靜脈血栓、壞死等狀況的發生，通常需要老年人在住院期間堅持進行腿部康復訓練，以配合醫療效果，預防或延緩長時間靜止對腿部造成的持續性傷害，其中配合康復訓練用器具，能夠有效的增強訓練效果，然而由於老年人性格使然，致使老年人不願過多勞煩他人，因此使用較為簡便、無需他人輔助的簡便性康復訓練器具更受老年人青睞，
4.相關技術中針對下肢無法正常工作的康復訓練，多數為抬腿、屈膝、發力等操作，為了增強老年人自發鍛鍊的簡便性，多數通過床上穿戴式訓練器具，在老人上肢力量的配合下，自行完成對下肢的抬腿、屈膝等訓練，但是由於老年人在康復期間，其身體素質較差，體能較差，因此其鍛鍊時較為適宜少量多次的訓練方式，而在少量多次的訓練計劃下，穿戴式訓練器具的穿戴簡便性、自主操作的便捷性便極為受到老年人的重視，而由於現有的穿戴式設備在向腿部進行穿戴時，由於老年人腿部無法正常活動，因此致使其自主穿戴、脫卸均較為困難，因此致使老年人對康復訓練產生抗拒心理，不便於老年人的康復進度，
5.鑑於此，本發明提出了一種老年內科多功能鍛鍊設備，用於解決上述技術問題。
技術實現要素：
6.為了彌補現有技術的不足，解決上述技術問題，本發明提出的一種老年內科多功能鍛鍊設備。
7.本發明解決其技術問題所採用的技術方案是：本發明通過設置自連接組件和延伸組件，進而利用永磁體和磁石之間的自動連接效果，進而降低了拉帶與連接環的連接難度，同時配合延伸組件，降低老人將自連接組件向連接環方向運動的難度，進而致使老年人能夠自主進行鍛鍊裝備的裝卸，同時在鍛鍊的過程中，通過對腿部的運動速率進行限制，進一步增強老年人自主鍛鍊時的安全性。
8.本發明所述的一種老年內科多功能鍛鍊設備，包括連接環，所述連接環套設於患者腿部，所述連接環複數設計；
9.拉帶，所述拉帶與連接環可拆卸式固定連接，所述拉帶遠離連接環一端延伸至患者上肢處；
10.還包括自連接組件，所述自連接組件用於將連接環與拉帶自動進行連接，所述自
連接組件包括
11.連接盒，所述連接盒與拉帶一端固定連接，所述連接盒內部開設有連接腔，
12.永磁體，所述連接腔內安裝有永磁體，所述連接環上固定連接有磁石，所述永磁體與磁石相匹配；
13.延伸組件，所述延伸組件安裝於拉帶遠離連接盒一端，所述延伸組件與拉帶配合，便於驅動連接盒向連接環方向運動。
14.優選的，所述延伸組件包括
15.控制盒，所述控制盒內部安裝有控制系統，所述控制盒上安裝有啟停開關；
16.變液管，所述變液管固定安裝於拉帶中部，所述變液管內填充有電流變液，所述變液管與控制盒電連接。
17.優選的，所述延伸組件還包括
18.收納盤，所述控制盒上安裝有收納盤，所述收納盤內部開設有收納腔，所述收納腔遠離控制盒一端開口設計；
19.收納輥，所述收納輥轉動連接於收納腔中，所述拉帶遠離連接盒一端與收納輥固定連接，所述收納盤側壁轉動連接有把手，所述把手貫穿收納盤，且把手位於收納腔內一端與收納輥固定連接。
20.優選的，所述變液管採用鋼絲軟管制成。
21.優選的，所述收納腔開口處開設有滑動槽，所述滑動槽內通過彈簧彈性連接有卡板，所述拉帶上固定連接有均勻分布的齒片，所述卡板與齒片相匹配，所述卡板以及收納腔開口朝向外部一側均斜面設計。
22.優選的，所述控制盒上固定安裝有卡扣、彈力帶，所述卡扣與彈力帶可拆卸式固定連接。
23.優選的，所述連接腔內固定連接有電磁鐵，所述永磁體於連接腔內滑動連接，所述永磁體與電磁鐵同名磁極相互靠近，所述永磁體與電磁鐵通過彈簧彈性連接。
24.優選的，所述連接腔兩側壁均開設有卡槽，所述卡槽內通過彈簧彈性連接有卡塊，所述卡塊靠近永磁體一側斜面設計，所述卡塊與永磁體滑動配合。
25.優選的，所述連接環上固定安裝有均勻分布的子母扣。
26.本發明的有益效果如下：
27.1.本發明所述的一種老年內科多功能鍛鍊設備，通過將連接環持續性套設在老人的腿部，而鍛鍊設備的大部分配件處於便捷裝卸的狀態，因此在老人的日常康復鍛鍊過程中，老人能夠便捷的自主進行鍛鍊設備的裝卸，降低老人在康復鍛鍊過程中對監護人員的依賴，便於符合老人日常訓練的少量多次規律，進而增強老人在康復訓練時的便捷性與主動性。
28.2.本發明所述的一種老年內科多功能鍛鍊設備，通過永磁體和磁石實現自動連接，並利用兩個卡塊在彈簧的作用下卡合在磁石與連接環接縫處，進而對磁石形成卡合，有效的增強連接盒與磁石的連接強度，進而增強連接盒與連接環的連接強度，有效的降低在鍛鍊的過程中，連接盒與連接環分離的機率，進而降低老人腿部被抬升後，連接環與連接盒分離，致使腿部向下掉落、碰撞，導致老人受到傷害的機率，進一步降低鍛鍊時存在的安全隱患。
附圖說明
29.下面結合附圖對本發明作進一步說明。

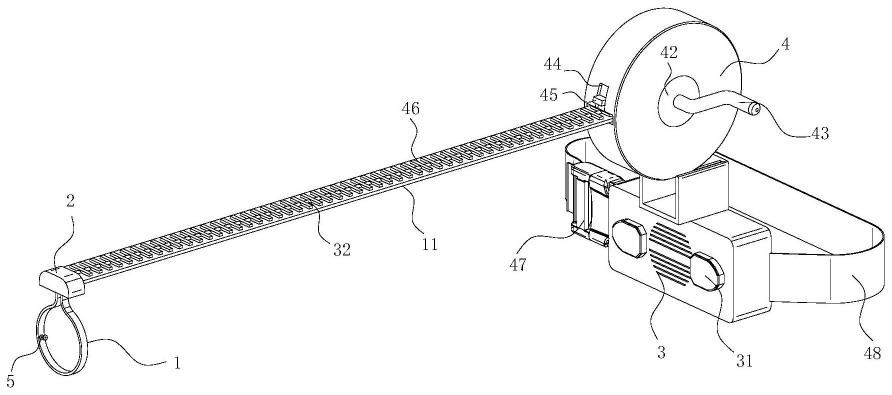

30.圖1是本發明的立體圖；
31.圖2是收納盤的剖視圖；
32.圖3是連接盒的剖視圖；
33.圖中：1、連接環；11、拉帶；12、磁石；2、連接盒；21、連接腔；22、永磁體；23、電磁鐵；24、卡槽；25、卡塊；3、控制盒；31、啟停開關；32、變液管；4、收納盤；41、收納腔；42、收納輥；43、把手；44、滑動槽；45、卡板；46、齒片；47、卡扣；48、彈力帶；5、子母扣。
具體實施方式
34.為了使本發明實現的技術手段、創作特徵、達成目的與功效易於明白了解，下面結合具體實施方式，進一步闡述本發明。
35.如圖1至圖3所示，本發明所述的一種老年內科多功能鍛鍊設備，包括
36.連接環1，所述連接環1套設於患者腿部，所述連接環1複數設計；
37.拉帶11，所述拉帶11與連接環1可拆卸式固定連接，所述拉帶11遠離連接環1一端延伸至患者上肢處；
38.還包括自連接組件，所述自連接組件用於將連接環1與拉帶11自動進行連接，所述自連接組件包括
39.連接盒2，所述連接盒2與拉帶11一端固定連接，所述連接盒2內部開設有連接腔21，
40.永磁體22，所述連接腔21內安裝有永磁體22，所述連接環1上固定連接有磁石12，所述永磁體22與磁石12相匹配；
41.延伸組件，所述延伸組件安裝於拉帶11遠離連接盒2一端，所述延伸組件與拉帶11配合，便於驅動連接盒2向連接環1方向運動；
42.本產品在使用時，當監護人員協助老人進行衣物更換時，將衣物穿戴完畢後，監護人員將多個連接環1依次按照直徑大小套設在老人的大腿、膝關節、腳腕以及腳掌上，連接環1採用具備一定韌性、彈性的布料材料製成，且連接環1也可以搭配皮帶扣，進而使連接環1具備調節其直徑大小的功能，在連接環1的套設過程中，監護人員根據老年人腿部直徑的變化，調整連接環1的直徑大小，致使連接環1分別分布在老人的大腿、膝關節、腳腕以及腳掌上，並將拉帶11放置於老人身旁能夠觸碰到的地方，當老年人想要自行進行康復訓練時，老年人通過延伸組件，將拉帶11安裝有自連接組件的一端向連接環1方向延伸，在自連接組件延伸至連接環1附近後，手動晃動拉帶11以及連接盒2，致使連接盒2在連接環1周圍進行移動，由於連接環1上固定連接有磁石12，而連接盒2內的連接腔21中安裝有永磁體22，因此在永磁體22與磁石12之間的相互吸引作用下，當兩者的距離縮短至一定程度後，在磁力的作用下，磁石12與永磁體22具備相互接觸的趨勢，但是由於磁石12通過連接環1套設在老年人腿部，因此連接盒2以及永磁體22主動向磁石12方向運動，並與之結合，在實際應用時，永磁體22上開設有凹槽，且凹槽的形狀與磁石12相匹配，因此在永磁體22與磁石12進行結合時，能夠有效的增強兩者的連接效果，當兩者完成連接後，此時關閉延伸組件，通過老年人手部發力，對拉帶11進行拉扯，進而通過拉帶11、連接盒2、永磁體22、磁石12、連接環1依次
進行力的傳導後，拉動老年人的腿部進行相應的活動，其中，當拉帶11與腳掌或腳腕部的連接環1進行連接時，手動拉扯拉帶11時，在拉帶11的作用下，致使腿部整體向上抬起，鬆開拉帶11時，腿部整體向下掉落，在腿部進行抬起、落下的過程中，不僅致使患者腿部肌肉進行收縮與放鬆，同時位置的升高，還有利於患者腿部的血液循環，而連接膝關節、大腿處的連接環1時，又能夠通過拉帶11的拉扯，致使腿部進行彎曲、抬升等不同的動作，致使老年人在使用過程中，能夠增強腿部運動的多樣性，進而增強康復訓練的效果，
43.且當老人完成訓練或者訓練的間隔中，想要脫卸鍛鍊設備時，通過老人的手動快速發力，對永磁體22與磁石12之間產生較大的瞬間拉扯力度，進而將兩者進行脫離，進而便於老人對設備進行脫卸，本技術中通過將連接環1持續性套設在老人的腿部，而鍛鍊設備的大部分配件處於便捷裝卸的狀態，因此在老人的日常康復鍛鍊過程中，老人能夠便捷的自主進行鍛鍊設備的裝卸，降低老人在康復鍛鍊過程中對監護人員的依賴，便於符合老人日常訓練的少量多次規律，進而增強老人在康復訓練時的便捷性與主動性。
44.作為本發明優選的一個實施例，所述延伸組件包括
45.控制盒3，所述控制盒3內部安裝有控制系統，所述控制盒3上安裝有啟停開關31；
46.變液管32，所述變液管32固定安裝於拉帶11中部，所述變液管32內填充有電流變液，所述變液管32與控制盒3電連接；
47.在老人想要進行康復鍛鍊時，老人手動按壓控制盒3上的啟停開關31，致使啟停開關31對控制盒3內部的控制系統進行操作，在預先編寫的程序的控制下，控制盒3內部的蓄電池與變液管32之間形成電路連接，進而向變液管32中的電流變液施加一定強度的電壓，由於電流變液在未施加電壓時，其本身處於類似於潤滑油的流體狀態，而當對電流變液施加電壓後，在逐漸增大的電壓的作用下，電流變液的粘滯性逐漸增大，並逐漸由液態轉化為固態，因此在老人想要通過拉帶11將連接盒2向連接環1方向延伸時，手動將拉帶11平鋪放直，然後啟動控制盒3上的啟停開關31，通過控制盒3內部的控制系統，致使變液管32內的電流變液轉化為固態，由於變液管32固定安裝在拉帶11中部，因此當電流變液轉化為固態後，將會對拉帶11形成支撐，致使初始狀態下可彎曲的拉帶11轉化為具備一定的強度的條狀物，此時老人手持拉帶11，將拉帶11端部的連接盒2向想要連接的連接環1的方向延伸，進而將連接盒2與連接環1通過永磁體22、磁石12進行連接，連接完成後，老人再次按壓啟停開關31，進而致使控制盒3與變液管32的電路斷開，電流變液在失去電壓後，快速的由固態向液態轉化，進而便於老人對拉帶11進行拉扯，以完成對腿部的拉伸、抬升、彎曲等訓練。
48.作為本發明優選的一個實施例，所述延伸組件還包括
49.收納盤4，所述控制盒3上安裝有收納盤4，所述收納盤4內部開設有收納腔41，所述收納腔41遠離控制盒3一端開口設計；
50.收納輥42，所述收納輥42轉動連接於收納腔41中，所述拉帶11遠離連接盒2一端與收納輥42固定連接，所述收納盤4側壁轉動連接有把手43，所述把手43貫穿收納盤4，且把手43位於收納腔41內一端與收納輥42固定連接；
51.在未通電狀態下呈現軟質帶狀結構的拉帶11由於具備一定的長度，因此在收納時較為麻煩，通過設置收納盤4和收納輥42，將拉帶11一端固定連接在收納輥42上，並手動轉動把手43，致使收納輥42在收納腔41中進行旋轉，利用旋轉，將拉帶11逐漸纏繞在收納輥42上，進而將具備一定長度的拉帶11進行集中收納，並最終通過連接盒2與收納腔41開口的卡
合，避免拉帶11完全進入收納腔41中，而當需要放開拉帶11時，老人可以手動拉扯連接盒2、拉帶11，進而將收納腔41內的拉帶11向外部拉扯，便於拉帶11的快速展開。
52.作為本發明優選的一個實施例，所述變液管32採用鋼絲軟管制成；
53.通過將變液管32採用鋼絲軟管制成，由於鋼絲軟管內部採用鋼絲進行支撐，因此在使用時，鋼絲軟管具備不易變形的優點，因此在將拉帶11以及變液管32纏繞在收納輥42上後，能夠有效的降低變液管32變形，致使電流變液在變液管32中分布不均等問題產生的機率，同時鋼絲軟管的抗拉伸效果較好，能夠增強拉帶11的抗拉伸能力，降低拉帶11形變的機率。
54.作為本發明優選的一個實施例，所述收納腔41開口處開設有滑動槽44，所述滑動槽44內通過彈簧彈性連接有卡板45，所述拉帶11上固定連接有均勻分布的齒片46，所述卡板45與齒片46相匹配，所述卡板45以及收納腔41開口朝向外部一側均斜面設計；
55.在實際應用過程中，通過在拉帶11上設置均勻分布的齒片46，且齒片46高度大於變液管32的高度，因此通過均勻分布的齒片46對變液管32進行籠罩，在長時間的使用過程中，齒片46的存在致使變液管32受到外界的碰撞、摩擦的機率較小，進而對變液管32起到一定的防護效果，同時在收納腔41開口處開設滑動槽44，並在滑動槽44內設置卡板45，在卡板45未受外力作用時，卡板45在彈簧作用下向拉帶11表面擠壓，進而致使卡板45與拉帶11上的齒片46向接觸，當老人轉動把手43，致使收納輥42轉動，對拉帶11進行收納時，拉帶11以及其上固定連接的齒片46向收納腔41內運動，此時卡板45在彈簧的彈力作用下進入齒片46的間隙中，但是由於卡板45以及收納腔41開口朝向外部一側均斜面設置，因此當運動的拉帶11上的齒片46與卡板45存在位移衝突時，在斜面的導向作用下，致使卡板45壓縮彈簧、向滑動槽44內運動，進而不會對拉帶11的運動造成影響，而在需要快速展開拉帶11時，僅需手動推動卡板45，致使卡板45與拉帶11脫離即可，
56.同時在鍛鍊過程中，老人單一手持收納盤4，一手轉動把手43，進而帶動收納輥42進行轉動，利用收納輥42的轉動，拉扯拉帶11，進而對腿部起到拉扯作用，實現對腿部的抬升、彎曲等動作，當老人氣力不足時，在腿部重力的作用下，腿部對拉帶11形成拉扯，進而致使拉帶11具備反向運動的趨勢，此時在彈簧的作用下，卡板45卡在齒片46的間隙中，因此將會對拉動的伸出速度形成阻礙，進而致使腿部向下掉落的速度得到緩衝，能夠有效的降低老人腿部受傷的機率。
57.作為本發明優選的一個實施例，所述控制盒3上固定安裝有卡扣47、彈力帶48，所述卡扣47與彈力帶48可拆卸式固定連接；
58.在老人手持收納盤4進行鍛鍊的過程中，為了增強對收納盤4的固定效果，通過在控制盒3上設置卡扣47和彈力帶48，在老人準備鍛鍊時，首先通過彈力帶48以及卡扣47將控制盒3、收納盤4綁縛在腰部，在鍛鍊的過程中，當老人氣力不足時，在腿部的重力作用下，拉帶11具備收納腔41外被拉扯的趨勢，此時通過卡板45形成緩衝，對拉帶11的展開速度形成限制，因此此時拉扯力作用於收納盤4，通過卡扣47與彈力帶48將控制盒3、收納盤4綁縛在老人腰部，能夠有效的利用老人的腰部力量對收納盤4進行固定，進而降低老人腿部從高處落下時，其下落速度過快所導致的傷害，進而降低鍛鍊設備使用時的安全隱患。
59.作為本發明優選的一個實施例，所述連接腔21內固定連接有電磁鐵23，所述永磁體22於連接腔21內滑動連接，所述永磁體22與電磁鐵23同名磁極相互靠近，所述永磁體22
與電磁鐵23通過彈簧彈性連接；
60.通過在連接腔21內設置電磁鐵23，且電磁鐵23與控制盒3電連接，當開啟控制盒3的啟停開關31時，在變液管32得電的同時，電磁鐵23得電，進而致使電磁鐵23具備磁性，由於電磁鐵23與永磁體22同名磁極相互靠近，因此在磁力的作用下，致使永磁體22拉伸彈簧，向連接腔21外部滑動，便於永磁體22與磁石12進行接觸、連接，而當控制盒3未開啟時，電磁鐵23本身不具備磁性，在彈簧的作用下，永磁體22收納於連接腔21內部，進而有效的避免在日常的存放過程中，致使永磁體22損壞，同時也能降低永磁體22對鐵質物體形成吸引，致使永磁體22上的凹槽堵塞的機率，致使永磁體22與磁石12的結合效果較差。
61.作為本發明優選的一個實施例，所述連接腔21兩側壁均開設有卡槽24，所述卡槽24內通過彈簧彈性連接有卡塊25，所述卡塊25靠近永磁體22一側斜面設計，所述卡塊25與永磁體22滑動配合；
62.電磁鐵23得電推動永磁體22外移動的過程中，永磁體22與卡塊25的斜面接觸，進而致使永磁體22推動卡塊25，致使對稱的卡塊25向兩側進行分離，進而致使連接腔21開啟，當永磁體22與磁石12結合後，斷開電磁鐵23的電路，此時永磁體22攜帶磁石12向連接腔21內部運動，且卡塊25逐漸失去壓力，致使兩個卡塊25在彈簧的作用下卡合在磁石12與連接環1接縫處，進而對磁石12形成卡合，有效的增強連接盒2與磁石12的連接強度，進而增強連接盒2與連接環1的連接強度，有效的降低在鍛鍊的過程中，連接盒2與連接環1分離的機率，進而降低老人腿部被抬升後，連接環1與連接盒2分離，致使腿部向下掉落、碰撞，導致老人受到傷害的機率，進一步降低鍛鍊時存在的安全隱患。
63.作為本發明優選的一個實施例，所述連接環1上固定安裝有均勻分布的子母扣5；
64.通過設置子母扣5，在連接環1的實際套接過程中，通過子母扣5將連接環1綁定在老人的褲子、襪子等部位，進一步增強連接環1與老人腿部的固定效果，進而降低連接環1在老人腿部滑動、移動的機率，進而增強對老人腿部鍛鍊的準確性。
65.以上顯示和描述了本發明的基本原理、主要特徵和優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和範圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明範圍內。本發明要求保護範圍由所附的權利要求書及其等效物界定。
