在前文中介紹了如何使用Excel或WPS快速地把通信接口接收到的數據繪製成曲線圖，以便於可視化地觀察數據是否正確。

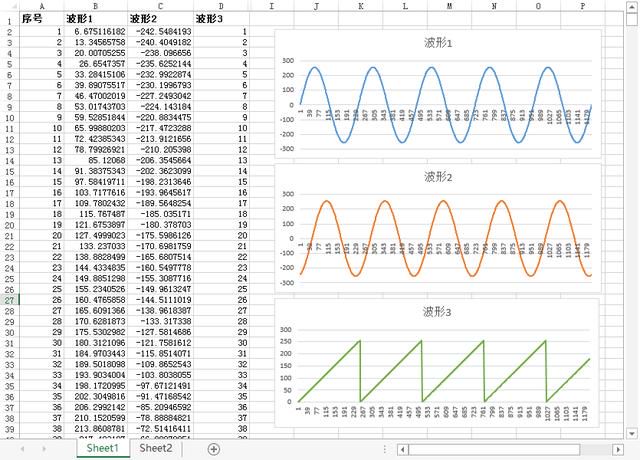

但很多情況下，我們需要分析的數據不僅僅是一組，而是有多種數據，它們的單位相同，但數值變化規律不同，按前文的方法只能生成多條相互獨立的曲線，如下圖所示。

在數據組數不多或數據之間沒有多大關聯的時候，這種方式生成的各自獨立的曲線也能滿足數據分析的需要。可如果數據組數較多且數據之間有關聯，需並列起來觀察時，這種方式不能在一屏下顯示完整。只有把這些曲線放到同一個圖形中才能更方便地檢視出各組數據之間的關係，分析出數據的變化規律。

那麼怎麼把多條曲線繪製在同一個圖形中呢？下面是具體步驟。

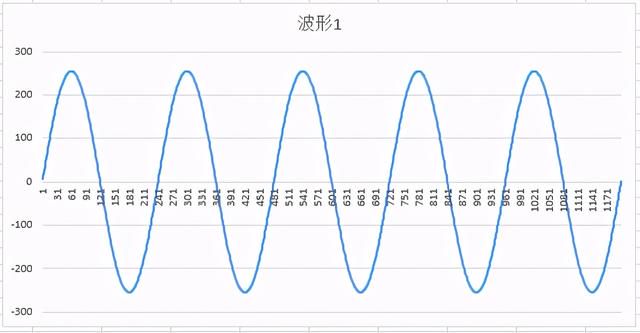

首先，按前述方法，選中第1列要顯示的所有數據（例如圖中的波形1所在的列，不含表頭行），點擊「插入」裡的「二維曲線圖」，即可生成該列角度的曲線圖，如下圖所示。

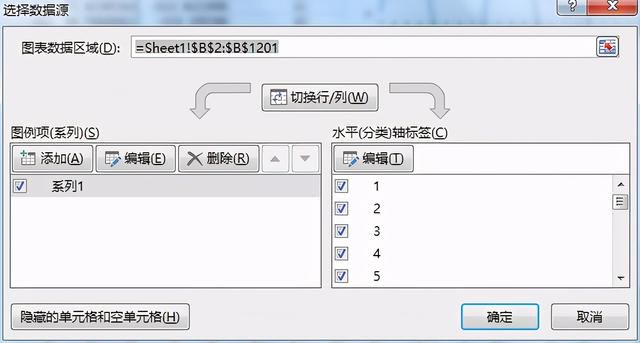

注意，這時的操作與前面的不同，不是先選擇數據，而是在剛插入的圖形上點擊右鍵，選擇「選擇數據…」，彈出「選擇數據源」對話框，如下圖所示。

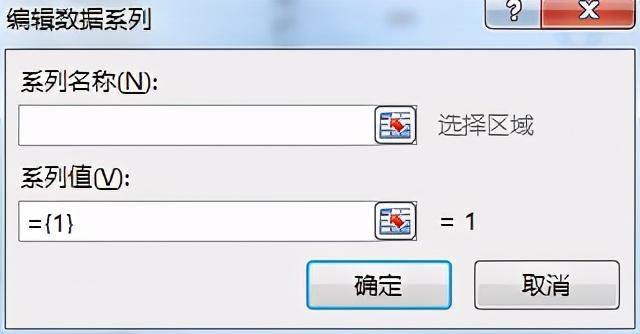

點擊左邊的「添加」按鈕（WPS軟體中為一個帶加號的工具欄按鈕），彈出「編輯數據系列」對話框，如下圖所示。

在「系列名稱」編輯框中輸入系列名稱，例如「波形2」；然後把「系列值」編輯框裡的「{1}」刪掉，點擊該編輯框右側的按鈕，來選擇波形2所在列的數據（同樣不包括表頭行），選擇完成後回車，即回到剛才的「編輯數據系列」對話框，再點擊下面的「確定」按鈕，即可把波形2的數據系列加入到圖表中。

同樣地，可以把波形3的數據加進來。完成後，點擊下方的「確定」按鈕，即可生成多條曲線並列的圖形。

為了便於觀看，可以在上面的「選擇數據源」對話框中，點擊「編輯」按鈕，在彈出的「編輯數據系列」對話框中把「系列名稱」改名為「波形1」。

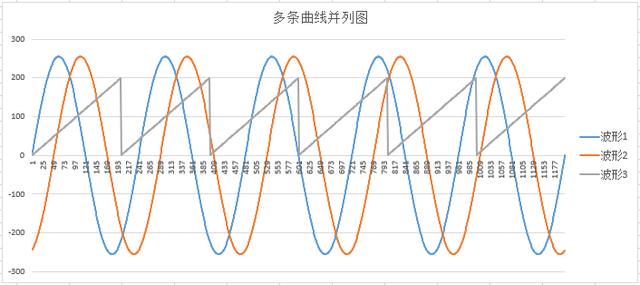

此外，為便於識別各別曲線對應的哪組數據，可以在圖形上把圖例同時也顯示出來。具體方法是先選中生成的圖形，在圖形右側彈出的工具條中點擊最上面的加號按鈕，勾選「圖例」，即可顯示圖例。最後生成的多條曲線並列的圖形如下圖所示。
