據充電頭網爆料，下一代iPhone標配充電器外觀及參數將會出現重要升級，將一改蘋果在充電方面的劣勢，拋棄祖傳5W充電器，全系標配18W USB PD充電器。而蘋果標配USB PD充電器也將引領整個PD充電器快速成長。毫無疑問，蘋果為iPhone標配USB PD充電器這一舉動將為全球USB PD市場注入一劑強心針，可以預料很快市面以18W功率為首的USB PD充電器將出現井噴式爆發。

在蘋果18W USB PD充電器正式面世揭曉之前，我們挑選了市面三款熱銷的18W USB PD充電器代表，藉此一窺目前市面這類產品用料、方案等方面的表現。接下來要為大家帶來的就是這三款產品的拆解對比：ASUS華碩、錘子（堅果）、XENTRIS。

據充電頭網消息，繼雷蛇Razer Phone、堅果R1等手機之後，華碩同樣推出了一款支持USB PD快充的手機，並且配備了一隻18W的USB-C充電器，符合USB PD3.0標準。華碩這款18W USB PD充電器的最大賣點就是整個產品都通過了USB-IF協會的認證，充電器整體的性能自然是有足夠保障。

作為國內首款支持QC4 快充協議並量產上市的產品，堅果R1原裝QC4 充電器從發布以來可謂是賺足了眼球。而目前也已經有多款手機支持了QC4 快充協議，堅果這款充電器的發布也將成為國產手機標配QC4 充電器的開端，有利於加速QC4 快充及USB PD快充的普及進程。

XENTRIS USB-C PD充電器黑色小巧身材擁有18W的輸出能力，主要服務對象是手機平板等小型數碼設備，走的是小巧夠用路線。殼體表面塗以類膚材質，面板上是一個USB-C型輸出接口，鍍黑鎳銅質摺疊腳旅行時更加便攜。

一、ASUS華碩18W USB PD3.0充電器拆解

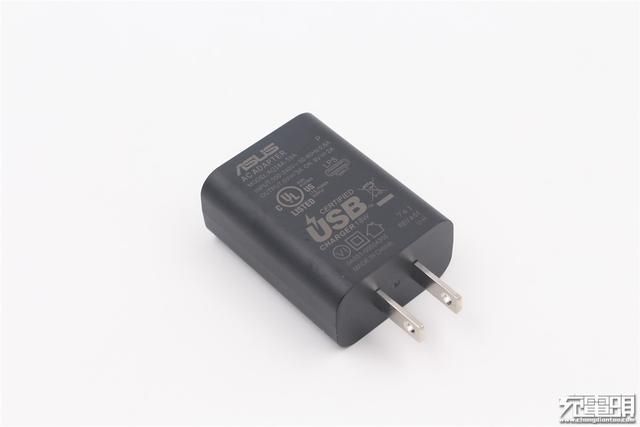

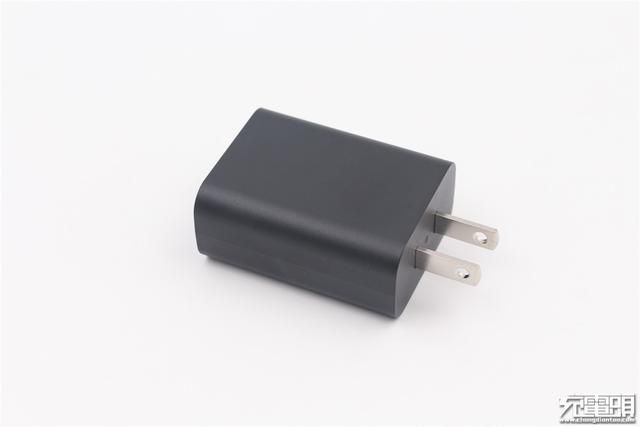

ASUS華碩這款USB PD充電器採用純黑色外殼，採用美規標準插腳，正面印滿產品相關信息。

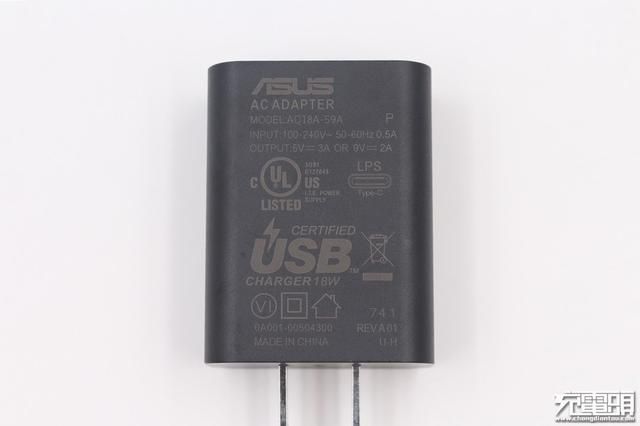

充電器品牌：ASUS；產品型號：AQ18A-59A；輸入：100-240V 50/60Hz 0.5A；輸出：5V/3A、9V/2A；充電器已經通過了USB-IF協議認證、加拿大及美國UL安規認證，並且支持VI級能效標準。

充電器除了正面由參數之外，其他外殼部分均為沒有印字，非常簡潔。

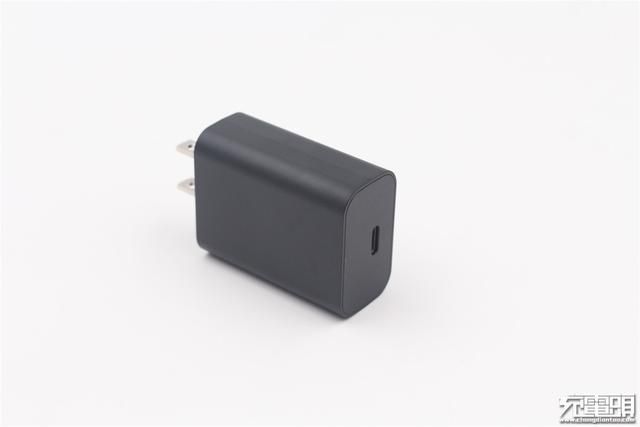

ASUS華碩這款充電器配備的是一個USB-C的輸出接口，縱向布置，與此前見到的堅果R1充電器有別。

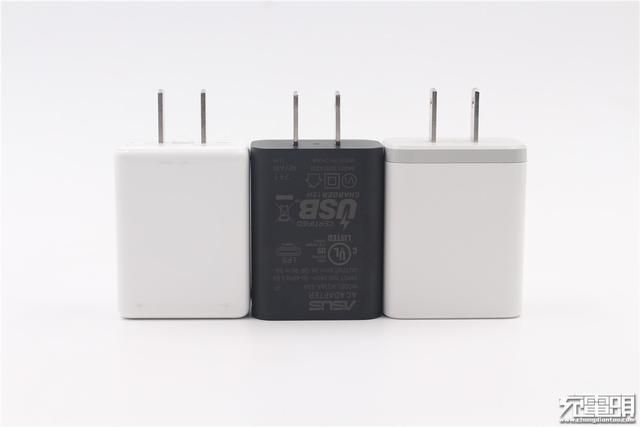

三款USB PD充電器體積對比，從左到右分別是堅果R1原裝18W QC4 充電器、華碩USB PD3.0充電器、坤興27W QC4 充電器。

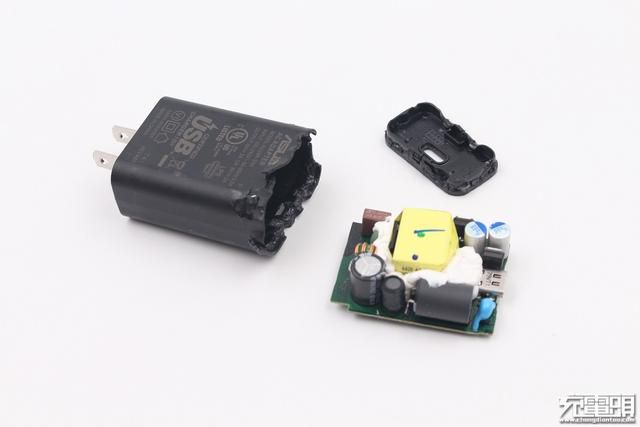

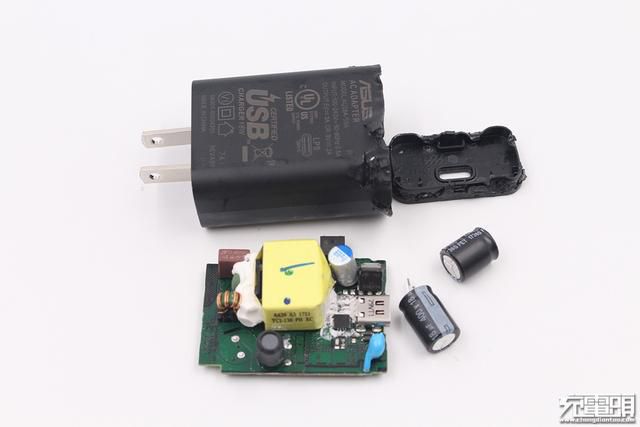

費盡周折才打開聲波焊接的外殼。

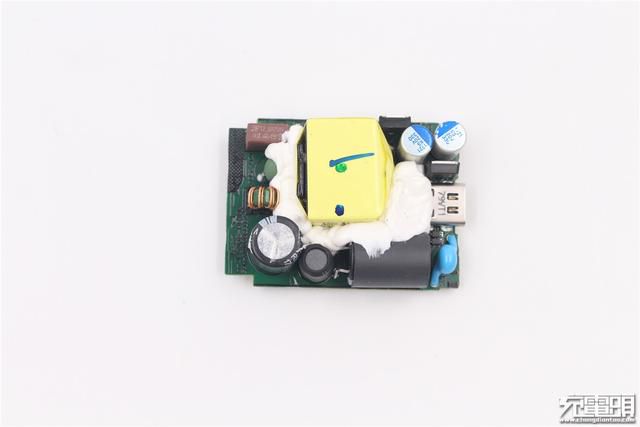

PCB板正面打滿膠水。

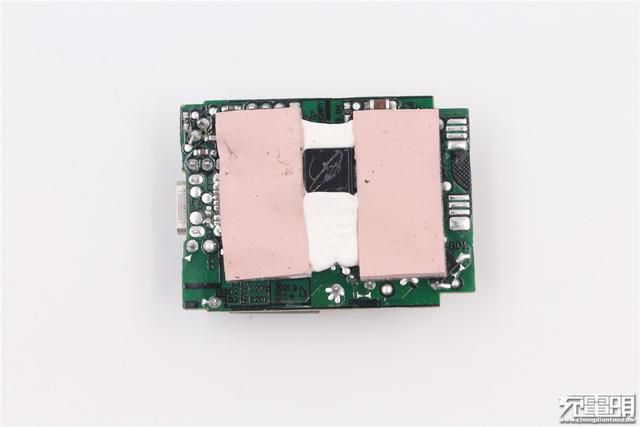

PCB板反面塗有膠水並貼有散熱貼。

輸入端電感線圈、按規電容、熱敏電阻、高壓濾波電解電容等。

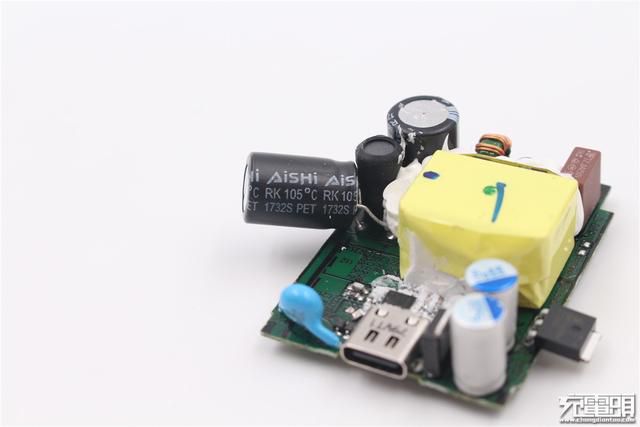

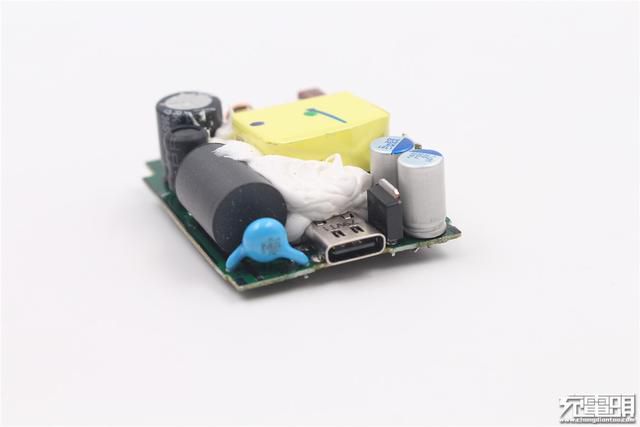

輸出端為Type-C接口、兩顆固態濾波電容、MOS管、Y型抗幹擾電容等。

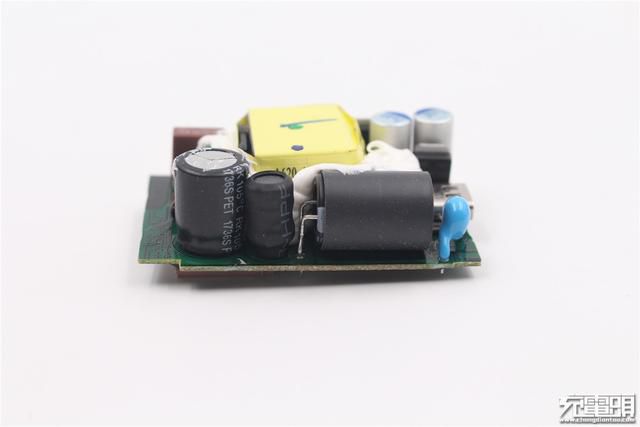

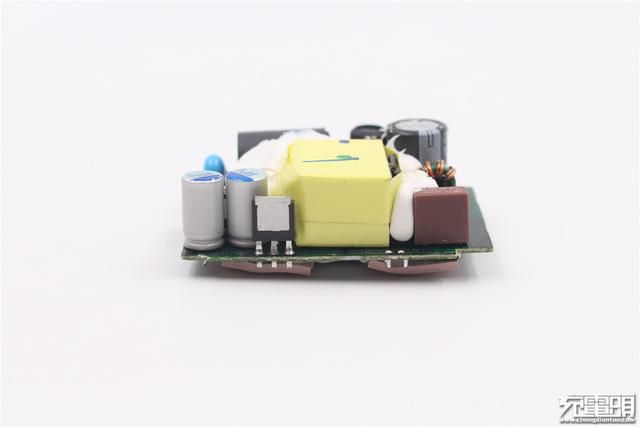

側面一顆電解電容臥在PCB板上，電解電容加了膠套，增強絕緣。

另一面有一顆MOS管。

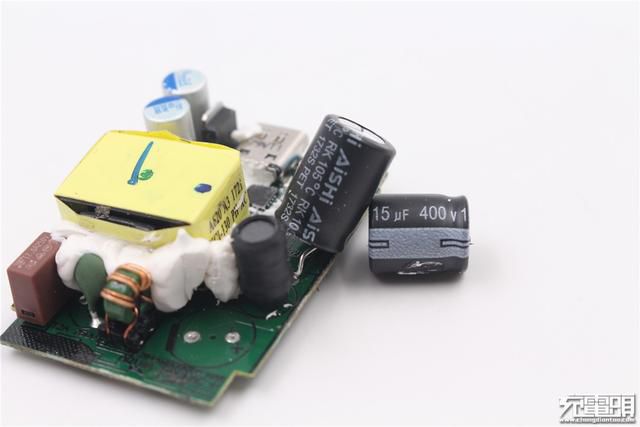

輸入端兩顆電解電容均來自AiSHi艾華品牌。

規格分別為400V 18μF和400V 15μF。

輸出兩顆端固態電容規格均為20V 330μF。

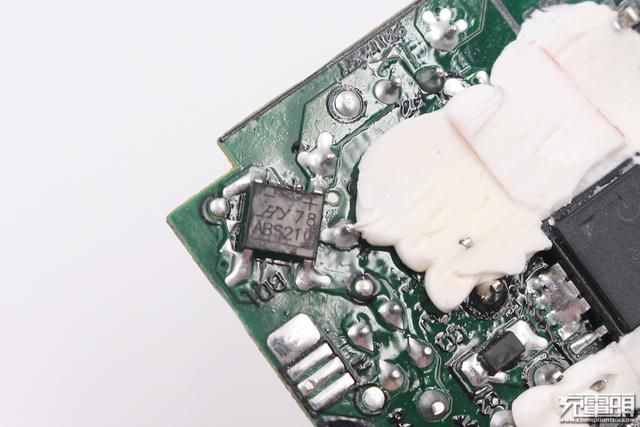

輸入端整流橋，絲印HY78 ABS210。

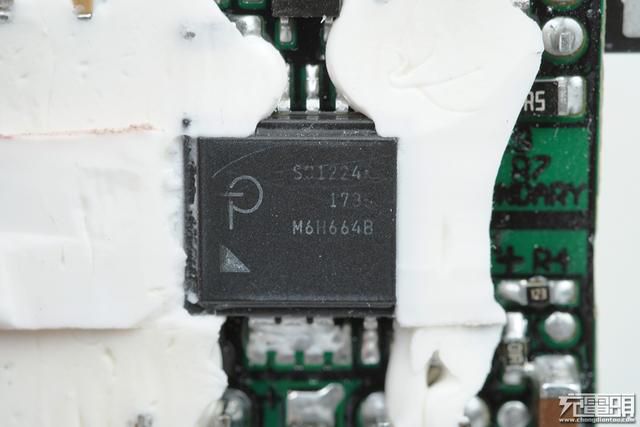

PCB板背面為充電器主控晶片，來自PI公司的SC1224K。

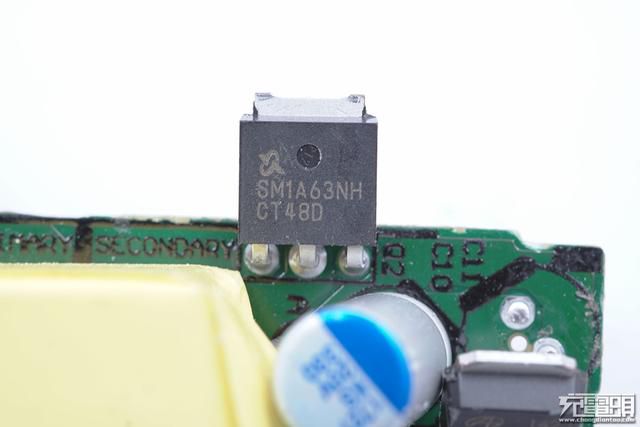

來自sinopower同步整流管，型號SM1A63NHUB。

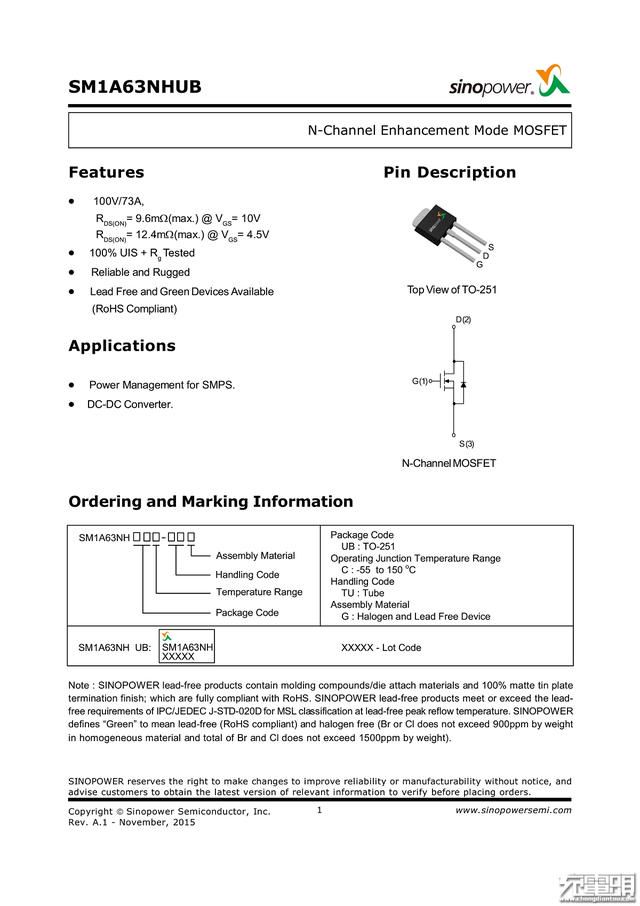

sinopower SM1A63NHUB詳細資料。

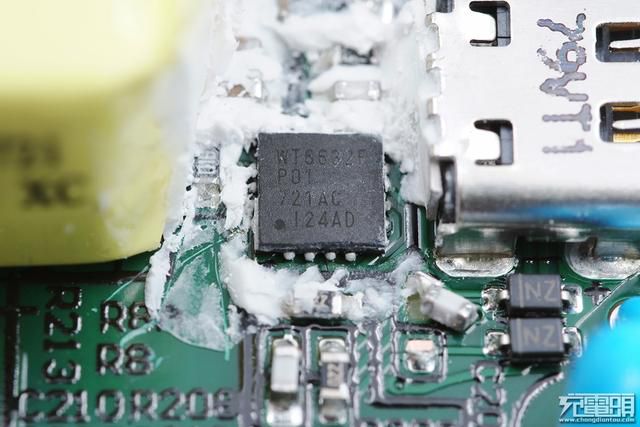

USB-C輸出輸出控制器，Weltrend偉詮WT6632F，通過了USB PD3.0認證。

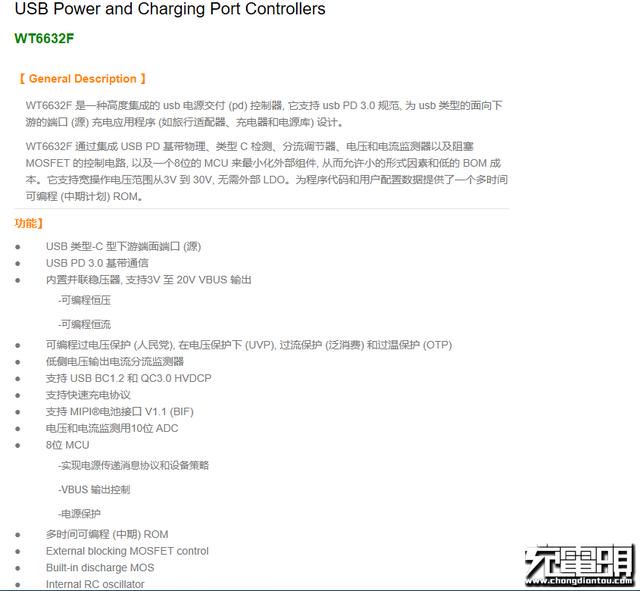

偉詮WT6632F是一種高度集成的USB PD控制器，它支持USB PD3.0 規範，支持寬操作電壓範圍從3V到30V，為USB類型的面向下遊的埠 (源) 充電應用程式 (如旅行適配器、充電器和電源庫) 設計。WT6632F通過集成 USB PD基帶物理、類型 C 檢測、分流調節器、電壓和電流監測器以及阻塞 MOSFET 的控制電路, 以及一個8位的 MCU 來最小化外部組件，從而允許小的外部體積和低的 BOM 成本。

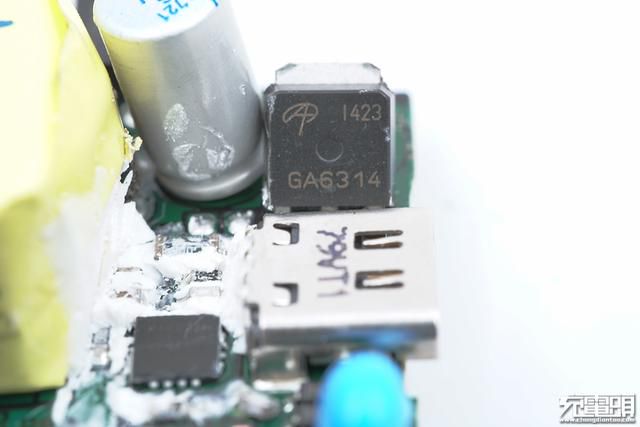

AOI423作為USB-C口的輸出VBUS開關。

AOI423 詳細資料。

拆解完畢。

二、堅果R1原裝QC4 充電器CD106拆解

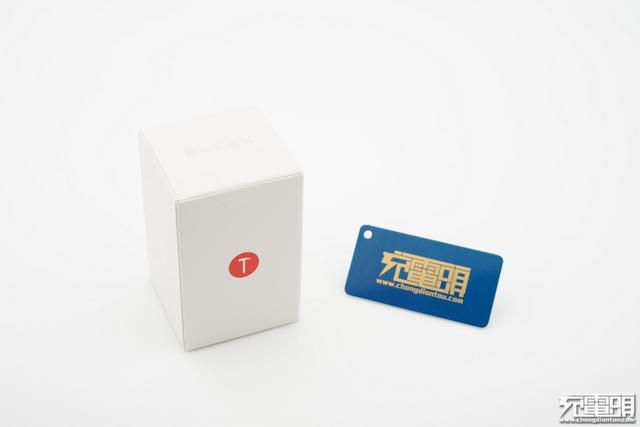

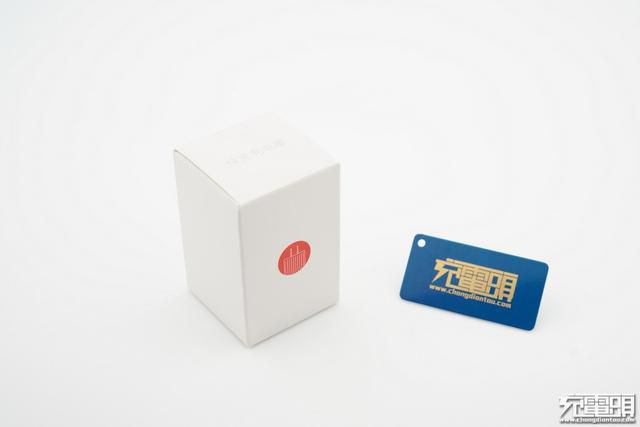

錘子R1充電器使用簡潔設計的包裝盒，正面是品牌LOGO。

背面的圖形示意這是一款充電器。

詳細參數標示在這一面標有型號：CD106，輸出：5V/3A、9V/2A、12V/1.5A。

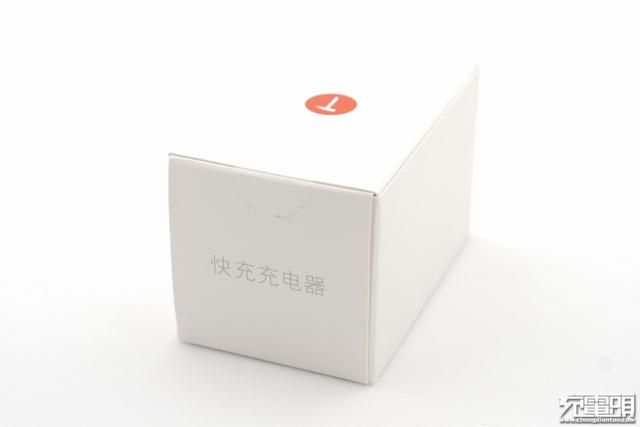

頂部「快速充電器」讓人一目了然。

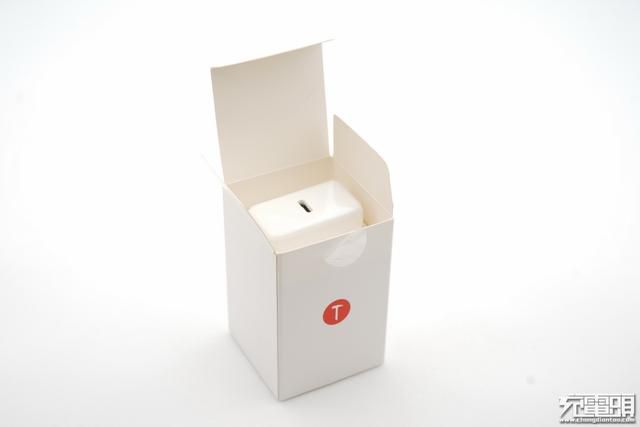

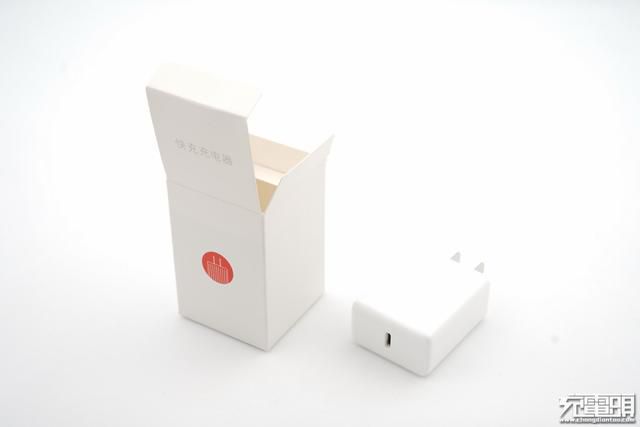

打開包裝，USB-C口對外。

取出充電器，無其他標配物品。

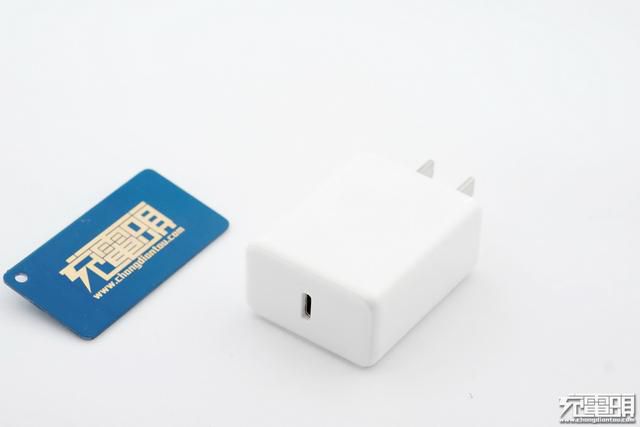

充電器簡潔設計。

有別於普通的USB-A口充電器，錘子第一次在手機充電器上使用了USB-C口，國內首發。

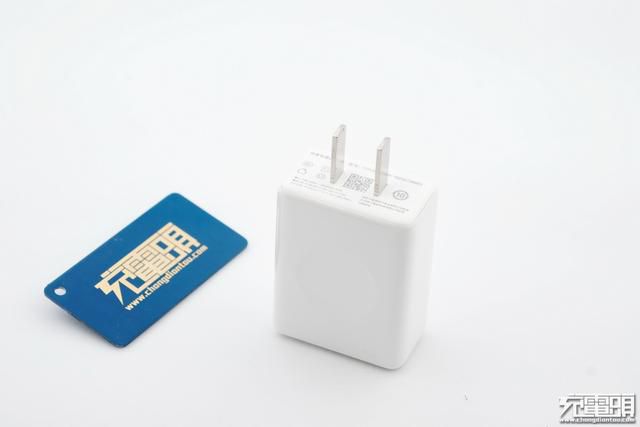

充電器由深圳市睿德電子實業有限公司製造，標稱參數與包裝盒上的略有區別，多了兩組PPS電壓範圍，分別是3.3V-5.9V/3A、3.3-11V/2A，這次讓錘子充電器領先了同行一個身段。

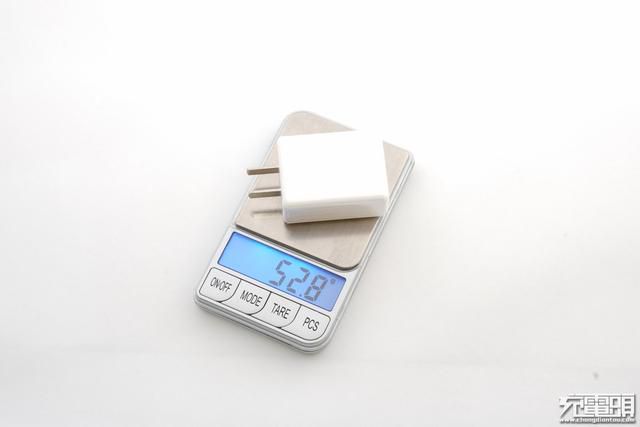

充電器淨重約52.8g，這在手機充電器中屬於標準身材。

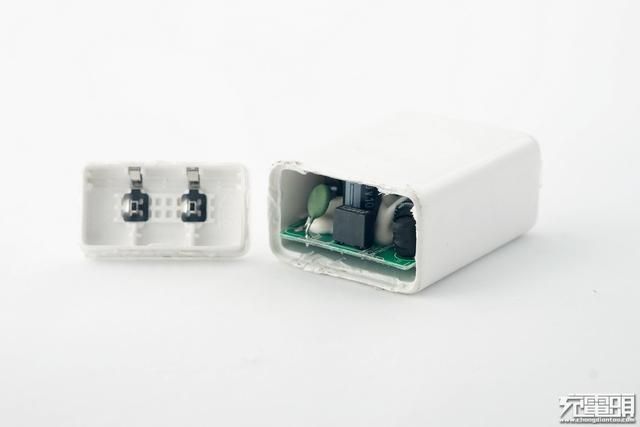

暴力打開充電器外殼。

取出電路板。

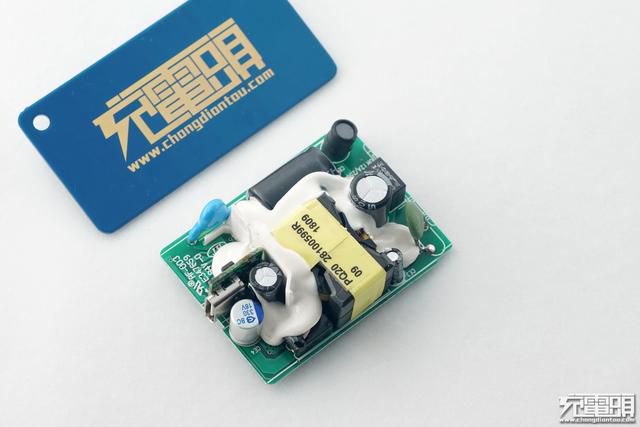

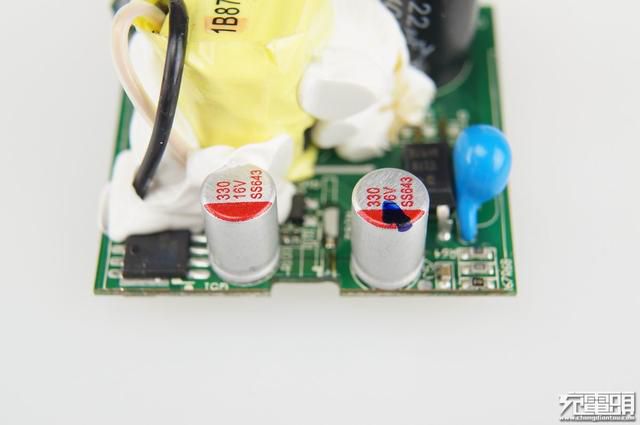

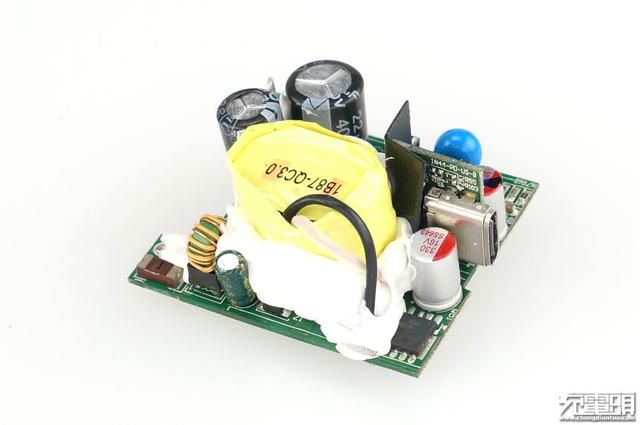

正面來一張特寫，打膠到位，大電容和變壓器固定的很好，輸出端是一顆綠寶石的固態電容，規格16V 330μF。

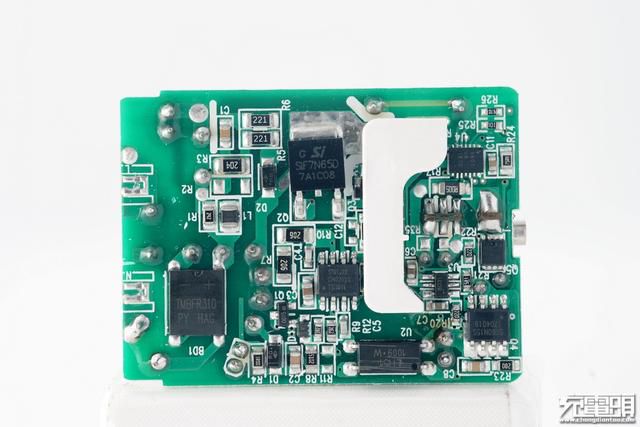

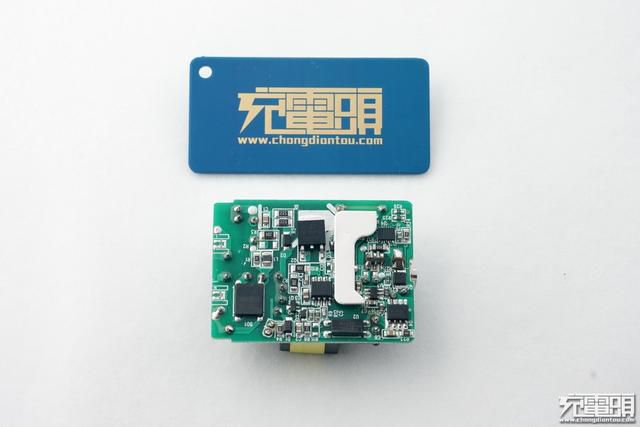

再看看背面，初級與次級之間有塑料片隔離，安全措施到位。

一、二次側通過光耦隔離進行輸出電壓電流反饋，滿足CCC認證安全要求，防止電磁幹擾。SiF7N65D為深愛半導體的功率MOS。

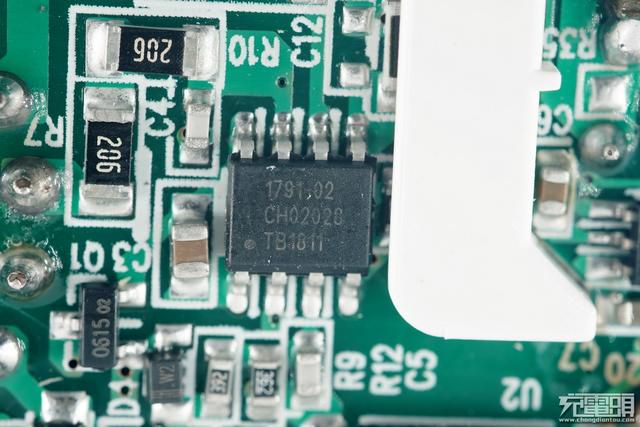

1791-02晶片為Dialog的PMW初級控制器，型號iW1791。

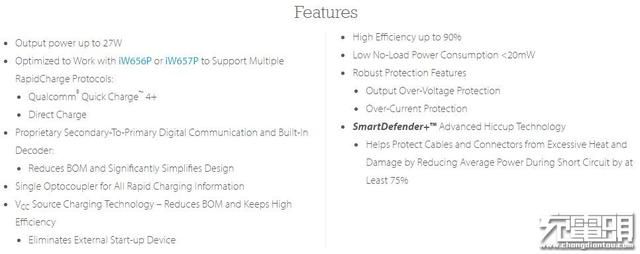

Dialog iW1791詳細資料。

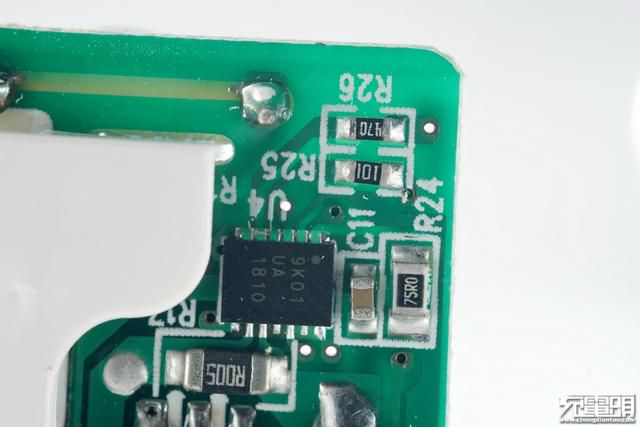

絲印9K01 UA 1810為Dialog最新推出的內置電流檢測的PD3.0控制器iW657P，支持QC4 。iW657P使用了Dialog專有的二次側到一次側數字通訊技術，當與iW1781或1791搭配時，只需要一顆光耦即可向一次側傳輸全部需要的信息，其中包括輸出電壓請求，輸出過電流限制，輸出欠壓，輸出過壓，故障和復位信號。iW657P內置光耦驅動器以降低成本，並在D /D-/CC1/CC2引腳上做了過壓保護，並且其可以外置NTC電阻檢測過熱故障，內部集成了輸出電流檢測電路，為適配器提供過電流保護。

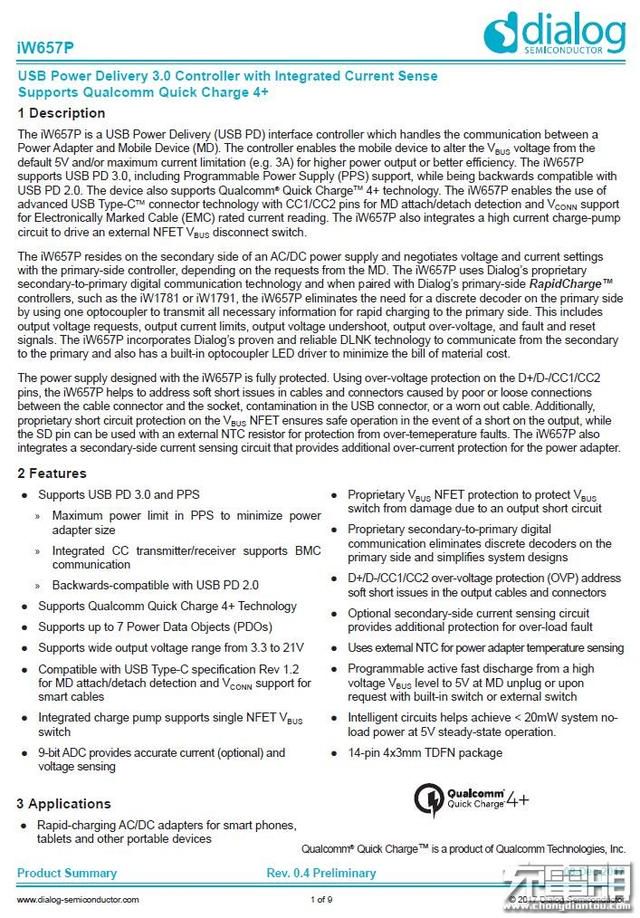

Dialog iW657P詳細資料。

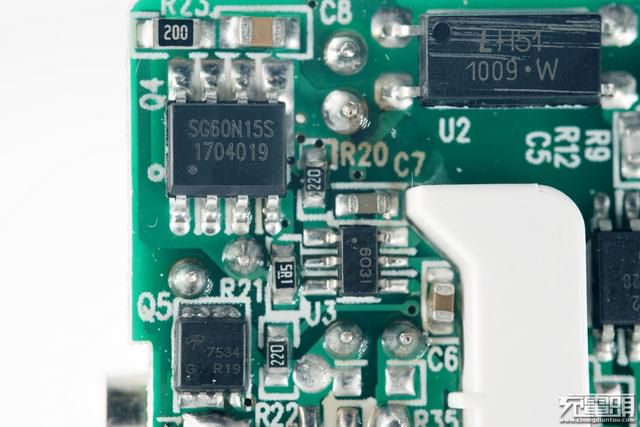

絲印603I為Dialog的同步整流驅動器iW676；SG60N15S為臺灣綠星Silicongear的同步整流管，與iW676組成同步整流。左下方是AO7534 MOS，用於VBUS開關。

Dialog iW676功能介紹。

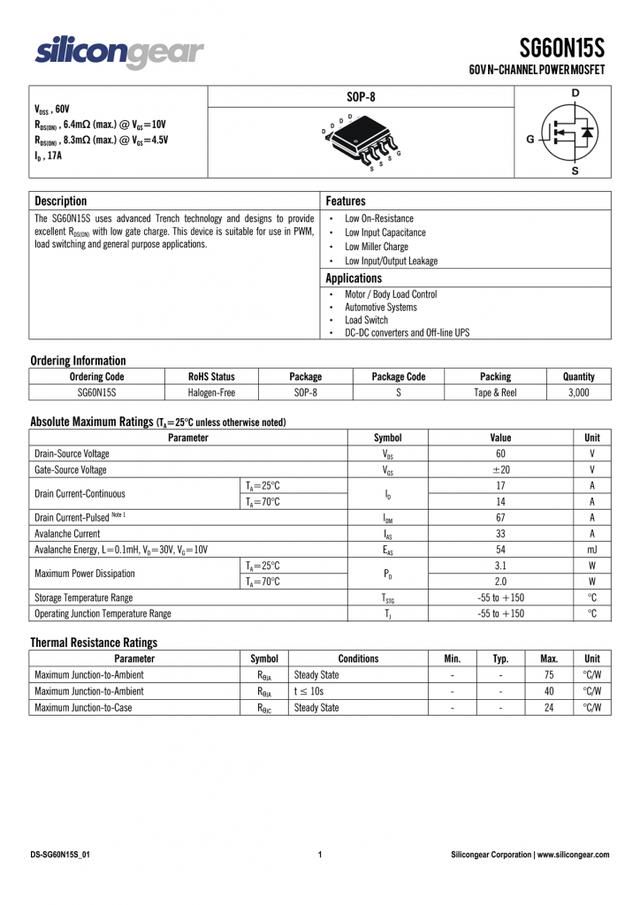

綠星SG60N15S詳細資料。

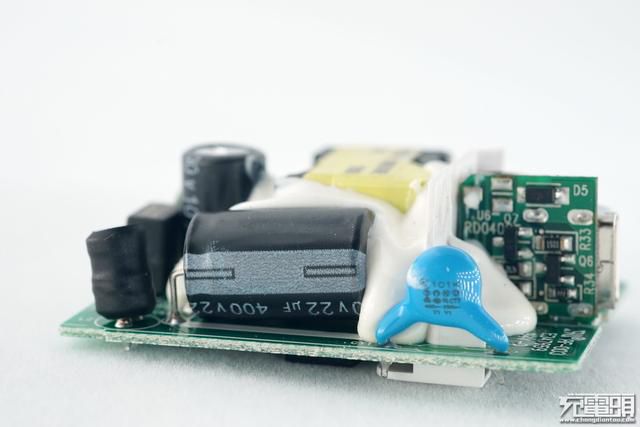

可以看到初級電解被膠水固定的非常牢固，Y電容後面是絕緣板，隔離變壓器和輸出小板。

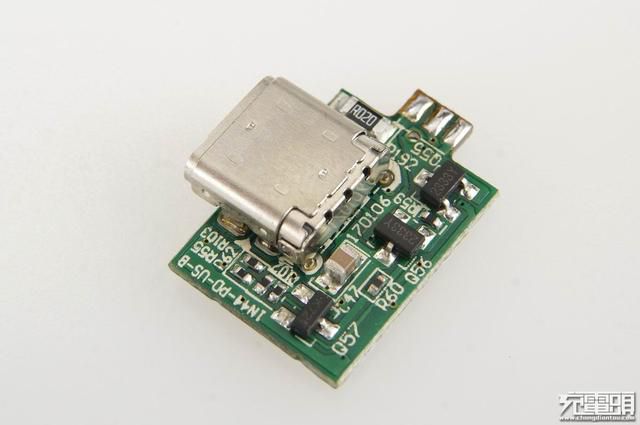

獨立的輸出小板，為了防止插拔時鬆動，經打膠固定，拍攝時已經刮掉。

三、XENTRIS USB-C PD充電器拆解測試

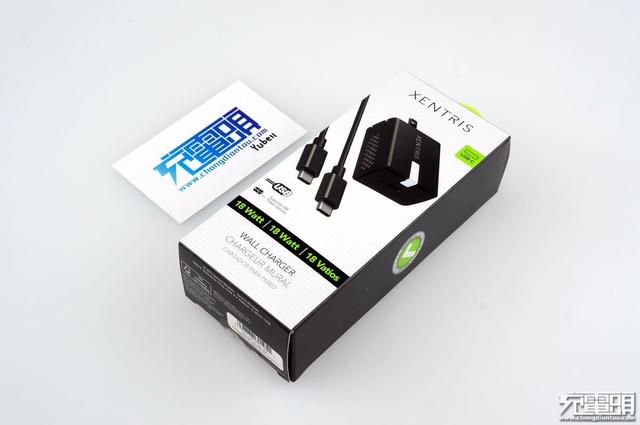

海外品牌XENTRIS推出了一款小巧的USB-C型接口PD充電器，擁有18W輸出功率，主打低功率設備使用。

背面標籤貼上了dialog推廣商標。

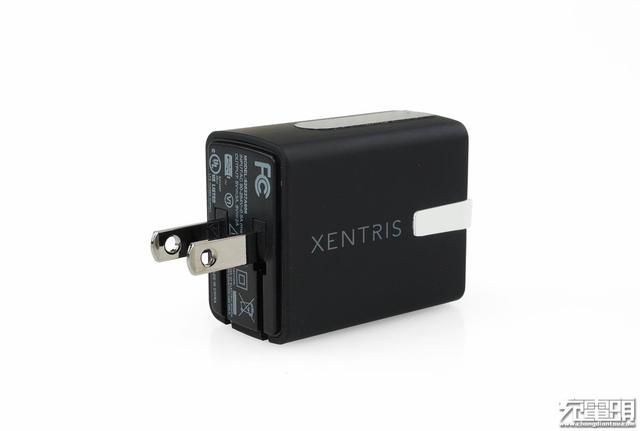

XENTRIS 充電器黑色主色調，表面使用了類膚塗層，殼體側面白色突起條是半透明透光設計，可以充當運行指示燈，面板上帶有一個USB-C型輸出口。

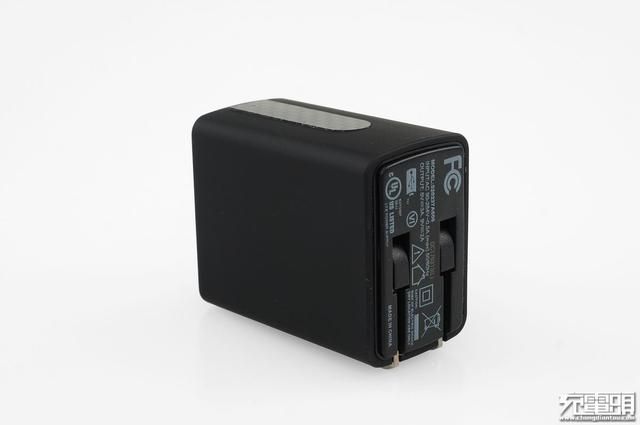

底部可以看到採用了摺疊腳的設計，攜帶更加方便。

拉出摺疊腳可以看到插頭中間開孔，屬於是外國常見的兩腳插頭，當然也可以插入中國的兩孔插座，拉出力度適中結構緊密度好。

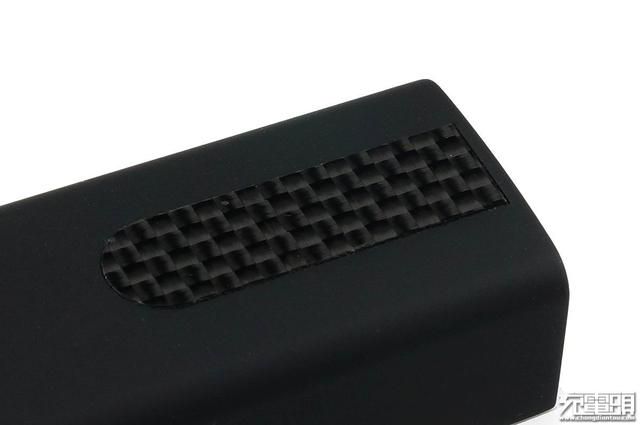

充電器兩側帶有一片碳纖維貼。

底部銘牌信息一覽，型號：520237A606、輸入：90-264V~0.5A（MAX）50/60Hz、輸出：5V3A,9V2A。

摺疊插腳使用了鍍黑鎳亮面工藝，對比一下右邊普通常見的鍍鎳工藝可以看出十分大的區別，XENTRIS插腳直接可以呈現鏡面效果。

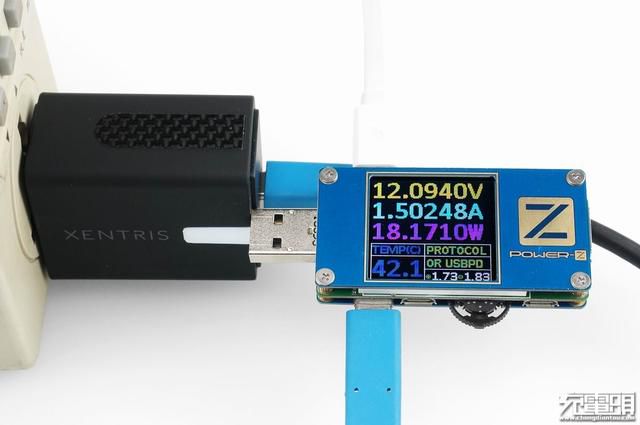

PD輸出測試ok，握手順利輸出12.09V、1.5A、18.17W，Power-Z FL001 USB監測儀可以在識別欄目看到PD協議握手成功。

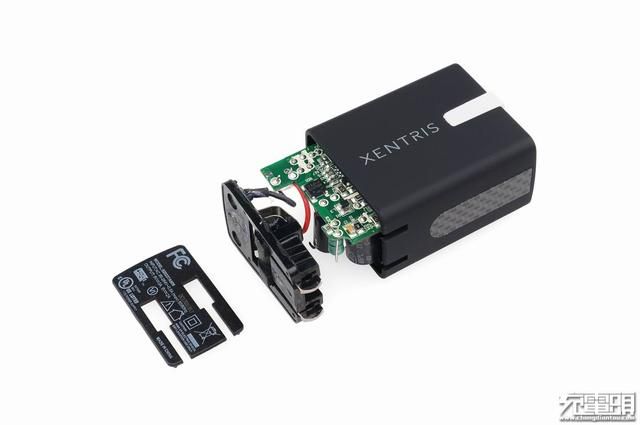

XENTRIS USB-C PD充電器使用超聲波焊接，從底部焊接邊緣捶打可以無損開殼。

殼體內可見PCB定位滑槽，白色半透明透光條。

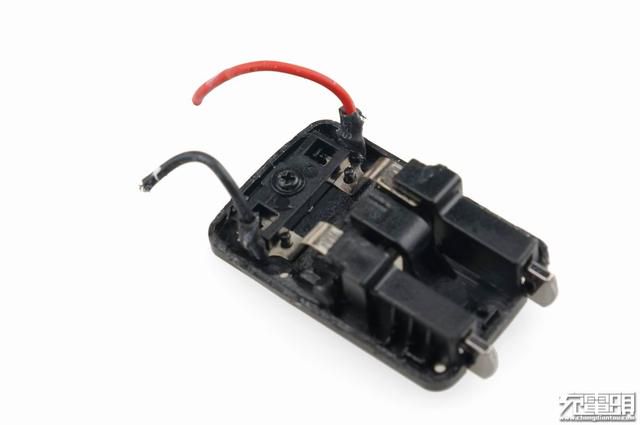

插腳底板焊接部分，可以看到線頭包上了熱縮管防止鬆脫短路。這個細節不常見。

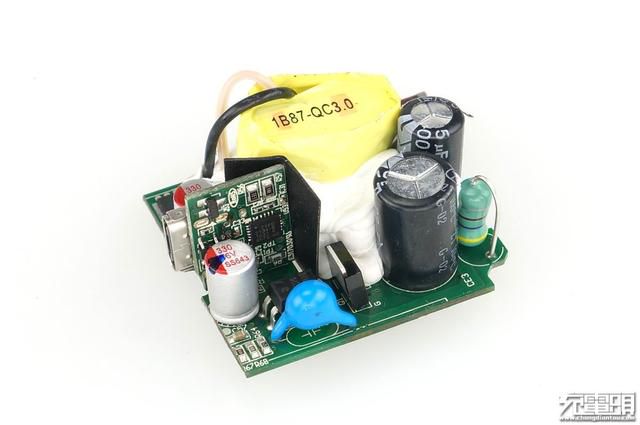

變壓器上纏滿了絕緣膠帶，膠水填充在變壓器與電容的空隙之間，用來加固和導熱。

變壓器的另外一面也有很多膠水牢牢固定。

全套iwatt的方案，做工規整。

dialog IW1782，初級PWM控制器。

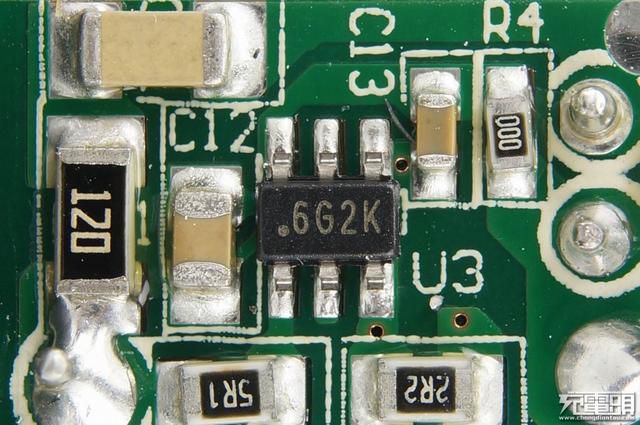

同步整流控制器，目測是IW673，腳位基本一致。

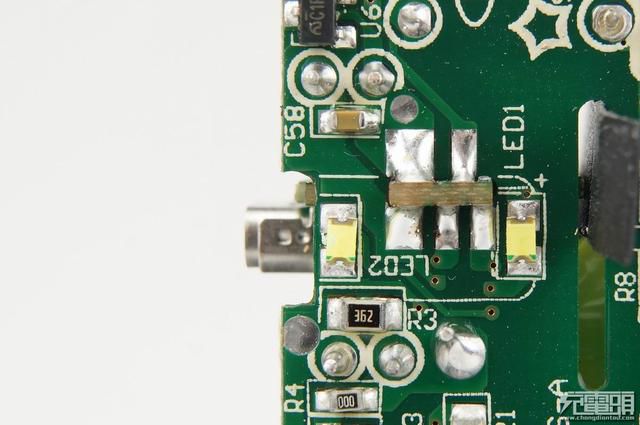

兩顆用來點亮導光條的白色LED。

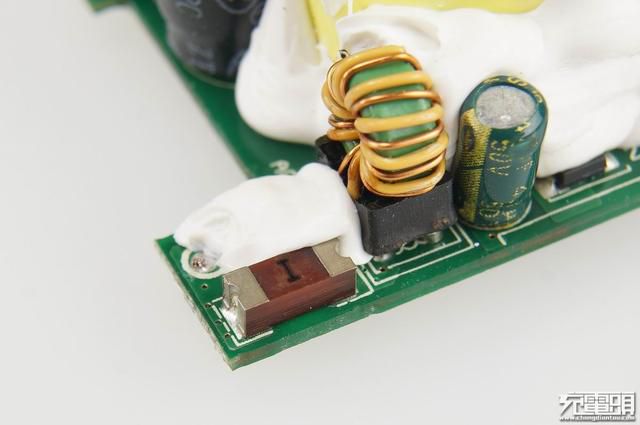

輸入貼片保險絲，共模電感。

817光耦，把識別的電壓反饋信號傳回給IW1782進行輸出電壓的調節。

輸出兩顆固態電容，提供660μF的容量，對這個充電器來說足夠了。

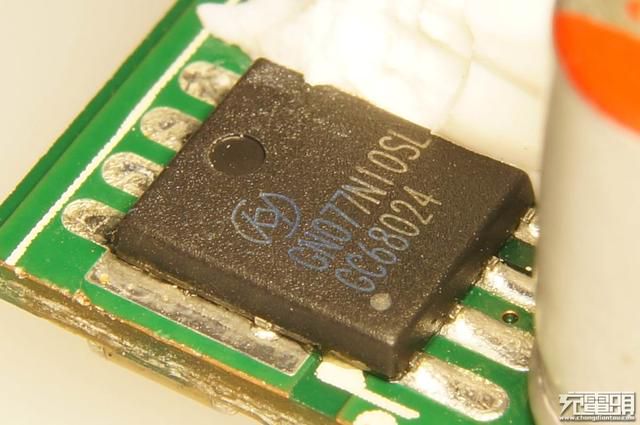

同步整流MOS，來自恆泰科/Hunteck，型號HGN077N10SL。

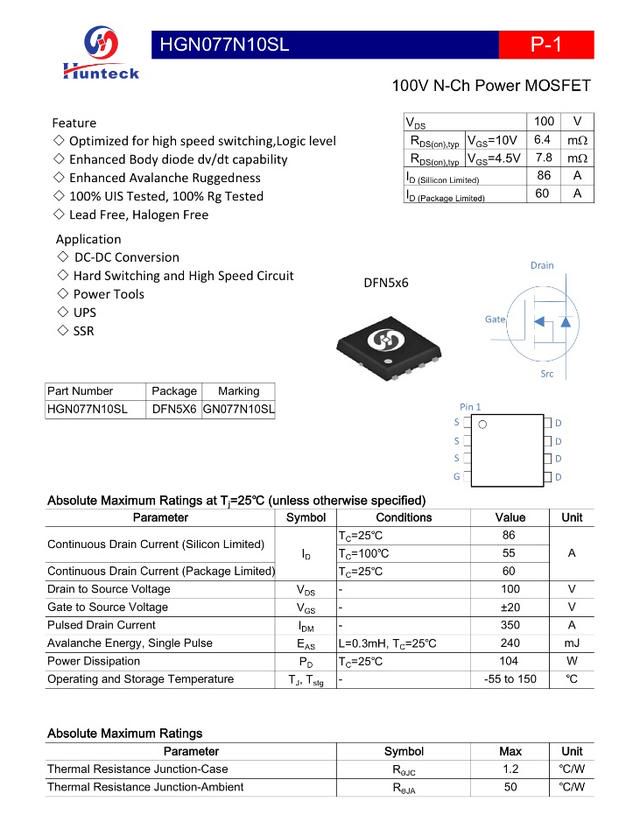

恆泰科/Hunteck HGN077N10SL產品datasheet。

初級開關管，6A額定700V耐壓。

USB-C小板，上面有輸出檢流電阻和MOS管。

CYPD2134，賽普拉斯的PD控制器。

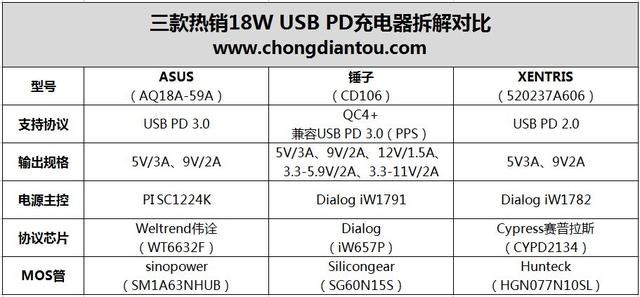

充電頭網拆解總結

華碩18W USB PD 3.0充電器，快充方案採用PI公司的SC1224K主控以及sinopower的同步整流管，在協議方面，採用的是偉詮WT6632F，一顆過了USB PD 3.0認證的晶片。

堅果R1原裝QC4 充電器，從拆解來看用料也是相當到位的，初級側採用Dialog iW1791作為PMW控制器、次級由Dialog iW676與臺灣綠星的MOS管組成同步整流方案，並採用Dialog最新的PD3.0控制器iW657P作為QC4 協議晶片，這顆晶片已經取得高通認證。

XENTRIS USB PD充電器做工很到位，大量的導熱膠水提供了足夠的絕緣和強度，iwatt方案和cypress的加持，兩顆固態電容提供穩定的輸出。採用的是賽普拉斯CYPD2134協議晶片，它已連續被蘋果61W和87W兩款USB PD充電器選中，成功進入蘋果充電器供應鏈，沿用至今，出貨量達到百萬級別。到目前為止，蘋果已有的三款USB PD充電器均採用CYPRESS賽普拉斯提供的USB PD解決方案。
