一種超聲霧化驅蚊器的製作方法
2023-05-10 07:32:38 1
1.本發明涉及驅蚊技術領域，具體為一種超聲霧化驅蚊器。
背景技術：
2.目前現有的驅蚊產品的揮散技術主要有超聲霧化和熱輻射方式，兩種揮散方式各自均存在一定的局限性或缺點。例如，超聲器霧化的揮散方式，藥液被霧化產生的霧氣顆粒度較大，不利於藥物的擴散，且在揮散過程中容易粘附在器具的腔道內壁，影響藥液有效揮發。而加熱式驅蚊器，雖然加熱後產生的氣體顆粒較小，但發熱體需要一定的升溫時間，藥液直接由液體變為氣體也需要一定的時間，導致藥物的起效時間變長。為此，我們提出一種超聲霧化驅蚊器。
技術實現要素：
3.本發明的目的在於提供一種超聲霧化驅蚊器，以解決上述背景技術中提出的問題。
4.為實現上述目的，本發明提供如下技術方案：一種超聲霧化驅蚊器，包括上殼體、下殼體、底座、超聲霧化器和加熱器，所述上殼體固定在下殼體的頂部，且上殼體和下殼體的內部連通，所述下殼體放置在底座上，所述超聲霧化器位於下殼體的內部，且放置在底座上，所述加熱器固定在上殼體的內部，所述上殼體的頂部設有用於驅蚊液揮發的第一通孔。
5.優選的，所述加熱器包括調節軸、加熱裝置和輸電裝置，所述加熱裝置設有多個，且多個加熱裝置均豎直分布在調節軸上，所述調節軸的上部通過軸承與上殼體的頂部轉動連接，所述輸電裝置用於將多個加熱裝置與電源電性連接。
6.優選的，所述加熱裝置包括設有第二通孔的加熱板、限位條、加熱管、驅動件和開關裝置，所述加熱板通過驅動件與調節軸連接，所述加熱管固定在加熱板的底部，所述加熱管的兩端分別設有第一電極片，多個所述加熱裝置上的開關裝置以調節軸為旋轉軸呈一定的角度固定在上殼體的內壁上，所述開關裝置用於限定加熱板的轉動位置以及控制外接電源對加熱管供電的電路，所述限位條位於加熱板的一側，且固定在上殼體的內部上，多個所述加熱裝置上的限位條位於同一豎直線上。
7.優選的，所述驅動件包括驅動筒、u型杆、驅動板和限位件，所述驅動筒固定套接在調節軸上，所述驅動筒的上部和下部均設有環形槽，所述u型杆設有兩個，且兩個u型杆分別滑動套接在環形槽上，所述u型杆的兩端均與驅動板固定，所述加熱板靠近調節軸的一端與驅動板固定，所述限位件用於限制加熱板相對調節軸轉動。
8.優選的，所述限位件包括限位彈簧、驅動套、限位板和限位軸，所述驅動套固定套接在驅動筒的中部，所述驅動套的外側固定有多個防滑齒，所述限位軸貫穿驅動板，且與驅動板滑動連接，所述限位軸的一端與防滑齒相抵，另一端與限位板固定，所述限位彈簧的一端與限位板固定，另一端與驅動板固定。
9.優選的，所述開關裝置包括第二電極片、絕緣板、導線、緩衝彈簧、緩衝板和固定
板，所述第二電極片設有兩個，且兩個第二電極片分別對應加熱管兩端的第一電極片，兩個所述第二電極片分別固定在絕緣板的兩端，所述緩衝板的一端與絕緣板固定，所述緩衝彈簧的兩端分別與緩衝板和固定板固定，所述固定板與上殼體的內壁固定，所述第二電極片上固定連接有導線，所述上殼體上與導線對應的位置設有條形口，所述導線穿過條形口與輸電裝置電性連接。
10.優選的，所述供電裝置包括線路板和電源線，所述線路板上設有火線接線柱、零線接線柱和地線接線柱，對應所述加熱管兩端的導線分別與線路板上的火線接線柱和零線接線柱電性連接，所述線路上的火線接線柱、零線接線柱和地線接線柱分別通過電源線與外界電源連接。
11.優選的，所述限位軸與防滑齒相抵的一端為圓弧形結構。
12.優選的，所述加熱裝置設有6個，所述驅動板呈扇形結構，且扇形的圓心角為60度。
13.優選的，所述調節軸的頂端固定有旋鈕。
14.與現有技術相比，本發明的有益效果是：
15.本發明採用超聲霧化與加熱雙結合的方式，在保證有效成分擴散範圍廣的同時，先經超聲霧化方式將液態的藥液霧化成霧氣，較大顆粒的霧化藥物成分在向上揮發的過程中，遇到加熱器被加熱，霧化藥物進一步被加熱氣化，一方面大大縮短藥液氣化時間，使得藥物起效時間更快，另一方面，加熱器在上殼體內形成的加熱溫度能夠加快藥物的熱揮發，避免霧化藥物粘附殘留於容器內壁造成藥物浪費，驅蚊產品的驅蚊性能大大提升。
附圖說明

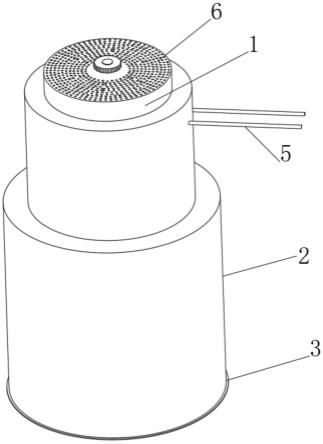

16.圖1為本發明整體結構示意圖；
17.圖2為本發明超聲霧化器位置示意圖；
18.圖3為本發明加熱器結構示意圖；
19.圖4為本發明加熱裝置結構示意圖；
20.圖5為本發明加熱板結構示意圖；
21.圖6為本發明限位件結構示意圖；
22.圖7為圖3中a區域放大圖；
23.圖8為圖4中b區域放大圖；
24.圖9為圖6中c區域放大圖。
25.圖中：1-上殼體；2-下殼體；3-底座；4-超聲霧化器；5-加熱器；6-第一通孔；7-調節軸；8-加熱裝置；9-輸電裝置；10-第二通孔；11-加熱板；12-限位條；13-加熱管；14-驅動件；15-開關裝置；16-第一電極片；17-驅動筒；18-u型杆；19-驅動板；20-限位件；21-環形槽；22-限位彈簧；23-驅動套；24-限位板；25-限位軸；26-防滑齒；27-第二電極片；28-絕緣板；29-導線；30-緩衝彈簧；31-緩衝板；32-固定板；33-條形口；34-線路板；35-電源線；36-旋鈕。
具體實施方式
26.下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基於
本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本發明保護的範圍。
27.請參閱圖1-9，本發明提供一種技術方案：一種超聲霧化驅蚊器，包括上殼體1、下殼體2、底座3、超聲霧化器4和加熱器5，所述上殼體1固定在下殼體2的頂部，且上殼體1和下殼體2的內部連通，所述下殼體2放置在底座3上，所述超聲霧化器4位於下殼體2的內部，且放置在底座3上，所述加熱器5固定在上殼體1的內部，所述上殼體1的頂部設有用於驅蚊液揮發的第一通孔6。
28.驅蚊工作時，在超聲霧化器4內添加驅蚊液，通過超聲霧化器4對驅蚊液進行霧化，超聲霧化器4採用現有的超聲超聲霧化器4，這種超聲超聲霧化器4常備作為加溼器以及藥液超聲霧化器4使用，霧化後的驅蚊液通過加熱器5進行加熱，使霧化後的驅蚊液加熱成分子更小的蒸汽，採用超聲霧化與加熱雙結合的方式，在保證有效成分擴散範圍廣的同時，先經超聲霧化方式將液態的藥液霧化成霧氣，較大顆粒的霧化藥物成分在向上揮發的過程中，遇到加熱器5被加熱，霧化藥物進一步被加熱氣化，一方面大大縮短藥液氣化時間，使得藥物起效時間更快，另一方面，加熱器在上殼體內形成的加熱溫度能夠加快藥物的熱揮發，避免霧化藥物粘附殘留於容器內壁造成藥物浪費，驅蚊產品的驅蚊性能大大提升。
29.所述加熱器5包括調節軸7、加熱裝置8和輸電裝置9，所述加熱裝置8設有多個，且多個加熱裝置8均豎直分布在調節軸7上，所述調節軸7的上部通過軸承與上殼體1的頂部轉動連接，所述輸電裝置9用於將多個加熱裝置8與電源電性連接。
30.所述加熱裝置8包括設有第二通孔10的加熱板11、限位條12、加熱管13、驅動件14和開關裝置15，所述加熱板11通過驅動件14與調節軸7連接，所述加熱管13固定在加熱板11的底部，所述加熱管13的兩端分別設有第一電極片16，多個所述加熱裝置8上的開關裝置15以調節軸7為旋轉軸呈一定的角度固定在上殼體1的內壁上，所述開關裝置15用於限定加熱板11的轉動位置以及控制外接電源對加熱管13供電的電路，所述限位條12位於加熱板11的一側，且固定在上殼體1的內部上，多個所述加熱裝置8上的限位條12位於同一豎直線上。
31.所述驅動件14包括驅動筒17、u型杆18、驅動板19和限位件20，所述驅動筒17固定套接在調節軸7上，所述驅動筒17的上部和下部均設有環形槽21，所述u型杆18設有兩個，且兩個u型杆18分別滑動套接在環形槽21上，所述u型杆18的兩端均與驅動板19固定，所述加熱板11靠近調節軸7的一端與驅動板19固定，所述限位件20用於限制加熱板11相對調節軸7轉動。
32.所述限位件20包括限位彈簧22、驅動套23、限位板24和限位軸25，所述驅動套23固定套接在驅動筒17的中部，所述驅動套23的外側固定有多個防滑齒26，所述限位軸25貫穿驅動板19，且與驅動板19滑動連接，所述限位軸25的一端與防滑齒26相抵，另一端與限位板24固定，所述限位彈簧22的一端與限位板24固定，另一端與驅動板19固定。
33.所述開關裝置15包括第二電極片27、絕緣板28、導線29、緩衝彈簧30、緩衝板31和固定板32，所述第二電極片27設有兩個，且兩個第二電極片27分別對應加熱管13兩端的第一電極片16，兩個所述第二電極片27分別固定在絕緣板28的兩端，所述緩衝板31的一端與絕緣板28固定，所述緩衝彈簧30的兩端分別與緩衝板31和固定板32固定，所述固定板32與上殼體1的內壁固定，所述第二電極片27上固定連接有導線29，所述上殼體1上與導線29對應的位置設有條形口33，所述導線29穿過條形口33與輸電裝置9電性連接。
34.所述供電裝置包括線路板34和電源線35，所述線路板34上設有火線接線柱、零線接線柱和地線接線柱，對應所述加熱管13兩端的導線29分別與線路板34上的火線接線柱和零線接線柱電性連接，所述線路上的火線接線柱、零線接線柱和地線接線柱分別通過電源線35與外界電源連接。
35.工作時，可以根據環境調節超聲霧化器4的霧化速度，進一步調節加熱裝置8工作的數量以及覆蓋面積，使驅蚊效果提升到最佳，加熱器5的最低加熱功率為只有一個加熱裝置8工作，此時，多個加熱裝置8位於同一豎直線上，再調節加熱裝置8工作數量時，通過轉動調節軸7可以帶動多個加熱裝置8同步轉動，多個加熱裝置8同步轉動時，逐個與對應的開關裝置15接觸，接觸後，加熱管13兩端的第一電極片16與開關裝置15上的兩個第二電極片27接觸，即可實現對加熱管13的通電。
36.可通過調節調節軸7的轉動角度，控制多個加熱裝置8上的加熱管13的通電數量，從而達到控制不同數量的加熱裝置8工作的目的。
37.在第一電極片16和第二電極片27接觸後，對應加熱裝置8上的限位軸25在調節軸7的旋轉力的作用下，相對於驅動套23滑動，此時，加熱管13通電，加熱板11不再轉動，不影響下一組加熱裝置8的轉動。
38.在控制加熱裝置8工作的數量由多變少時，可以反方向轉動調節軸7，使多個加熱板11的側邊分別與限位條12相抵，此時的多個加熱板11位於同一豎直線上。
39.加熱管13可對加熱板11進行加熱，同時對上殼體1內的空氣進行加熱，從而可以將經過的霧化後的驅蚊液進行加熱氣化。
40.所述限位軸25與防滑齒26相抵的一端為圓弧形結構，減少限位軸25對防滑齒26的磨損。
41.所述加熱裝置8設有6個，所述驅動板19呈扇形結構，且扇形的圓心角為60度，使加熱板11可對上殼體1的內部進行360度覆蓋。
42.所述調節軸7的頂端固定有旋鈕36，便於調節軸7進行轉動。
