一種多功能婦科檢查床的製作方法

2023-05-03 02:43:15 2

1.本實用新型涉及婦科檢查床技術領域，尤其涉及一種多功能婦科檢查床。


背景技術：

2.婦科檢查床又稱為婦科手術臺。是提供各醫院、診所、計生站、流動婦檢車進行各種婦科檢查、診斷手術及計劃生育檢查的輔助醫療設備；
3.目前在進行婦科檢查時，需要患者躺在檢查床上，然後將雙腿放置在腿託上，最後進行婦科檢查，但由於腿託位置較高，對於腿腳不便的患者來說，不易將腿部放置在腿託上。


技術實現要素：

4.本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種多功能婦科檢查床。
5.為了實現上述目的，本實用新型採用了如下技術方案：一種多功能婦科檢查床，包括檢查床本體，所述檢查床本體的底部對稱固定連接有支撐架，所述支撐架的外表面一側固定安裝有橫向移動機構，所述橫向移動機構的外表面安裝有升降機構，所述升降機構的頂部對稱固定安裝有兩個旋轉機構，兩個所述旋轉機構的旋轉端均固定安裝有腿託。
6.進一步的，所述橫向移動機構包括安裝座，且安裝座與支撐架之間固定連接，所述安裝座的外表面一側固定安裝有第一電機，所述安裝座的內部轉動連接有絲杆，且絲杆與第一電機的驅動軸之間固定連接，所述絲杆的外表面對稱螺紋連接有兩個滑座，第一電機帶動絲杆轉動，從而帶動兩個滑座相互遠離。
7.進一步的，兩個所述滑座的內螺紋方向相反，便於兩個滑座相對運動。
8.進一步的，所述升降機構包括兩個安裝板，且安裝板與滑座之間固定連接，兩個所述安裝板的底部均轉動連接有螺紋套，兩個所述螺紋套的外表面均固定連接有齒輪，兩個所述齒輪的外表面共同嚙合連接有齒條，所述齒條遠離齒輪的一側固定連接有固定板，且固定板與安裝座之間固定連接，兩個所述安裝板的頂部均設有螺杆，且螺杆垂直貫穿安裝板的頂部延伸至螺紋套的底部並與螺紋套之間螺紋連接，所述螺杆與安裝板之間滑動連接，滑座在移動的同時，通過安裝板帶動螺紋套和齒輪移動，通過齒條帶動齒輪旋轉，從而通過螺紋套帶動螺杆上升。
9.進一步的，兩個所述螺紋套內螺紋方向相反，便於兩個螺杆同時上升或下降。
10.進一步的，兩個所述旋轉機構均包括固定座，且固定座與螺杆之間固定連接，所述固定座的外表面一側固定安裝有第二電機，所述固定座的外表面一側轉動連接有連接塊，且連接塊與第二電機的驅動軸之間固定連接，所述連接塊與腿託之間固定連接，第二電機帶動連接塊轉動，從而帶動腿託轉動。
11.進一步的，所述檢查床本體的頂部一側設有檢查槽，所述檢查槽的底部對應設有收集盤，且收集盤與安裝座之間為可拆卸連接，檢查槽的設置有利於對患者進行檢查，收集
盤有利於對檢查所產生的廢棄物進行收集。
12.本實用新型的有益效果：
13.本實用新型在使用時，該多功能婦科檢查床，通過設置的橫向移動機構、升降機構和旋轉機構，對於腿腳不便的患者，可以直接躺在檢查床上，將小腿置於腿託上即可，然後通過各機構配合，將兩腿張開，便於患者進行檢查。
附圖說明

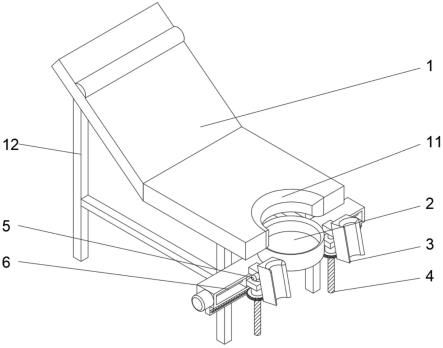

14.圖1為本實用新型的整體結構示意圖；
15.圖2為本實用新型的橫向移動機構結構示意圖；
16.圖3為本實用新型的升降結構局部結構示意圖；
17.圖4為本實用新型的旋轉機構結構示意圖。
18.圖例說明：
19.1、檢查床本體；11、檢查槽；12、支撐架；2、收集盤；3、腿託；4、升降機構；41、齒條；42、固定板；43、螺杆；44、安裝板；45、螺紋套；46、齒輪；5、旋轉機構；51、固定座；52、連接塊；53、第二電機；6、橫向移動機構；61、第一電機；62、安裝座；63、滑座；64、絲杆。
具體實施方式
20.圖1所示，涉及一種多功能婦科檢查床，包括檢查床本體1，檢查床本體1的底部對稱固定連接有支撐架12，支撐架12的外表面一側固定安裝有橫向移動機構6，橫向移動機構6的外表面安裝有升降機構4，升降機構4的頂部對稱固定安裝有兩個旋轉機構5，兩個旋轉機構5的旋轉端均固定安裝有腿託3。
21.檢查床本體1的頂部一側設有檢查槽11，檢查槽11的底部對應設有收集盤2，且收集盤2與安裝座62之間為可拆卸連接。
22.圖2和圖3所示，橫向移動機構6包括安裝座62，且安裝座62與支撐架12之間固定連接，安裝座62的外表面一側固定安裝有第一電機61，安裝座62的內部轉動連接有絲杆64，且絲杆64與第一電機61的驅動軸之間固定連接，絲杆64的外表面對稱螺紋連接有兩個滑座63，第一電機61帶動絲杆64轉動，從而帶動兩個滑座63相互遠離。
23.兩個滑座63的內螺紋方向相反。
24.升降機構4包括兩個安裝板44，且安裝板44與滑座63之間固定連接，兩個安裝板44的底部均轉動連接有螺紋套45，兩個螺紋套45的外表面均固定連接有齒輪46，兩個齒輪46的外表面共同嚙合連接有齒條41，齒條41遠離齒輪46的一側固定連接有固定板42，且固定板42與安裝座62之間固定連接，兩個安裝板44的頂部均設有螺杆43，且螺杆43垂直貫穿安裝板44的頂部延伸至螺紋套45的底部並與螺紋套45之間螺紋連接，螺杆43與安裝板44之間滑動連接，滑座63在移動的同時，通過安裝板44帶動螺紋套45和齒輪46移動，通過齒條41帶動齒輪46旋轉，從而帶動螺紋套45轉動，從而通過螺杆43帶動旋轉機構5和腿託3上升。
25.兩個螺紋套45內螺紋方向相反。
26.圖4所示，兩個旋轉機構5均包括固定座51，且固定座51與螺杆43之間固定連接，固定座51的外表面一側固定安裝有第二電機53，固定座51的外表面一側轉動連接有連接塊52，且連接塊52與第二電機53的驅動軸之間固定連接，連接塊52與腿託3之間固定連接，第
二電機53轉動帶動連接塊52轉動，從而帶動腿託3旋轉，直至將雙腿張開。
27.在使用多功能婦科檢查床時，患者躺在檢查床本體1上時，將小腿置於腿託3，然後同時啟動第一電機61和第二電機53，第一電機61帶動絲杆64轉動，從而帶動兩個滑座63相互遠離，滑座63在移動的同時，通過安裝板44帶動螺紋套45和齒輪46移動，通過齒條41帶動齒輪46旋轉，從而帶動螺紋套45轉動，從而通過螺杆43帶動旋轉機構5和腿託3上升，在腿託3在上升移動的同時，第二電機53帶動連接塊52轉動，從而帶動腿託3旋轉，直至將雙腿張開。
28.以上所述僅為本實用新型的較佳實施例，並不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護範圍之內。


技術特徵：
1.一種多功能婦科檢查床，包括檢查床本體(1)，其特徵在於：所述檢查床本體(1)的底部對稱固定連接有支撐架(12)，所述支撐架(12)的外表面一側固定安裝有橫向移動機構(6)，所述橫向移動機構(6)的外表面安裝有升降機構(4)，所述升降機構(4)的頂部對稱固定安裝有兩個旋轉機構(5)，兩個所述旋轉機構(5)的旋轉端均固定安裝有腿託(3)。2.根據權利要求1所述的一種多功能婦科檢查床，其特徵在於：所述橫向移動機構(6)包括安裝座(62)，且安裝座(62)與支撐架(12)之間固定連接，所述安裝座(62)的外表面一側固定安裝有第一電機(61)，所述安裝座(62)的內部轉動連接有絲杆(64)，且絲杆(64)與第一電機(61)的驅動軸之間固定連接，所述絲杆(64)的外表面對稱螺紋連接有兩個滑座(63)。3.根據權利要求2所述的一種多功能婦科檢查床，其特徵在於：兩個所述滑座(63)的內螺紋方向相反。4.根據權利要求3所述的一種多功能婦科檢查床，其特徵在於：所述升降機構(4)包括兩個安裝板(44)，且安裝板(44)與滑座(63)之間固定連接，兩個所述安裝板(44)的底部均轉動連接有螺紋套(45)，兩個所述螺紋套(45)的外表面均固定連接有齒輪(46)，兩個所述齒輪(46)的外表面共同嚙合連接有齒條(41)，所述齒條(41)遠離齒輪(46)的一側固定連接有固定板(42)，且固定板(42)與安裝座(62)之間固定連接，兩個所述安裝板(44)的頂部均設有螺杆(43)，且螺杆(43)垂直貫穿安裝板(44)的頂部延伸至螺紋套(45)的底部並與螺紋套(45)之間螺紋連接，所述螺杆(43)與安裝板(44)之間滑動連接。5.根據權利要求4所述的一種多功能婦科檢查床，其特徵在於：兩個所述螺紋套(45)內螺紋方向相反。6.根據權利要求4所述的一種多功能婦科檢查床，其特徵在於：兩個所述旋轉機構(5)均包括固定座(51)，且固定座(51)與螺杆(43)之間固定連接，所述固定座(51)的外表面一側固定安裝有第二電機(53)，所述固定座(51)的外表面一側轉動連接有連接塊(52)，且連接塊(52)與第二電機(53)的驅動軸之間固定連接，所述連接塊(52)與腿託(3)之間固定連接。7.根據權利要求2所述的一種多功能婦科檢查床，其特徵在於：所述檢查床本體(1)的頂部一側設有檢查槽(11)，所述檢查槽(11)的底部對應設有收集盤(2)，且收集盤(2)與安裝座(62)之間為可拆卸連接。

技術總結
本實用新型公開了一種多功能婦科檢查床，包括檢查床本體，所述檢查床本體的底部對稱固定連接有支撐架，所述支撐架的外表面一側固定安裝有橫向移動機構，所述橫向移動機構的外表面安裝有升降機構，所述升降機構的頂部對稱固定安裝有兩個旋轉機構，兩個所述旋轉機構的旋轉端均固定安裝有腿託。本實用新型中，通過設置的橫向移動機構、升降機構和旋轉機構，對於腿腳不便的患者，可以直接躺在檢查床上，將小腿置於腿託上即可，然後通過各機構配合，將兩腿張開，便於患者進行檢查。便於患者進行檢查。便於患者進行檢查。


技術研發人員：胡會花
受保護的技術使用者：胡會花
技術研發日：2021.12.22
技術公布日：2023/3/28
