一種軋機用低壓濁環供水泵節能節水裝置及其使用方法與流程
2023-07-19 04:37:17 2
1.本發明涉及鋼鐵軋制加工輔助設備技術領域，具體為一種軋機用低壓濁環供水泵節能節水裝置及其使用方法。
背景技術：
2.鋼鐵在高溫狀態下被氧化，在其表面形成一層緻密的氧化鐵皮。在軋制前如果不能將這層氧化鐵皮除去，在軋制過程中它們會被軋輥壓入到帶鋼表面，影響其表面質量。殘留的氧化鐵皮也會加速軋輥的磨損，降低軋輥的使用壽命。如帶鋼需要酸洗時，殘留的氧化鐵皮會增加酸洗的難度，增加酸耗。因此，在鋼坯軋制前，必須除去表面的氧化鐵皮。利用高壓水的機械衝擊力來除去氧化鐵皮(高壓水除磷)的方法是目前最通行有效的作法。
3.經檢索，專利公告號為cn213944346u公開一種軋線簡易自動除磷裝置，包括：濁環管道、軋機、軋機地溝，除磷環，泵及控制器，所述的控制器控制第一電磁閥接通與斷開所述的濁環管道的供水；所述的控制器控制所述泵為除磷環提供高壓用水；所述的控制器控制所述的第二電磁閥將所述除磷環內的水排出至軋機地溝。本發明是一種簡易高效的除磷裝置，通過對現有軋線除磷結構形式進行簡化，在濁環管道上安裝增壓泵，增大濁環水壓，經除磷環噴出。
4.目前對鋼坯進行衝洗時所產生的廢水進行過濾並重新使用時，對過濾的雜質進行處理，工作人員需要停機操作才能對過濾網的雜質進行處理，降低的工作效率，為此我們提出一種軋機用低壓濁環供水泵節能節水裝置來解決現有的問題。
技術實現要素：
5.本發明的目的在於提供一種軋機用低壓濁環供水泵節能節水裝置，以解決上述背景技術中提出的問題。
6.為實現上述目的，本發明提供如下技術方案：一種軋機用低壓濁環供水泵節能節水裝置，包括頂板，所述頂板通過移動機構與第一連接板連接，且移動機構安裝在頂板的下表面中心位置，所述第一連接板通過連接杆與第二連接板連接，所述第二連接板的上表面兩側分別均安裝有第一液壓缸和和第二液壓缸，且第一液壓缸位於第二液壓缸的內側，所述第二液壓缸的底端安裝有第二液壓伸縮杆，所述第二液壓伸縮杆的底端貫穿第二連接板的表面並與第三連接板連接，所述第三連接板的下方設置有側板，且側板安裝在圍板的兩側外壁上，所述側板的上表面四個拐角處均安裝有限位柱，所述限位柱的另一端穿過阻尼橡膠套與限位板連接，所述限位板與第三連接板之間和第三連接板與側板之間均設置有彈簧，且彈簧套設在限位柱的外壁外側，所述第一液壓缸的底端安裝有第一液壓伸縮杆，所述第一液壓伸縮杆的底端貫穿第二連接板的表面並與第一連接塊連接，所述第一連接塊通過活動銷軸與第二連接塊活動連接，所述第二連接塊安裝在底板的上表面一側，所述底板通過活動銷軸與圍板活動連接，所述頂板通過支撐柱與底座連接，所述底座的上表面安裝有槽體和供水泵本體，且槽體位於供水泵本體的一側。
7.通過一系列結構的配合設置，工作人員通過供水泵本體對水進行輸送並對鋼坯上的氧化鐵皮進行衝洗所產生的廢水會被外界設備輸送到圍板的內側，圍板和底板上的濾孔可以對廢水中的雜質進行過濾，過濾的水會再次被供水泵本體輸送對鋼坯上的氧化鐵皮進行衝洗，起到節能節水的作用，工作人員需要對過濾的雜質進行處理時，停止廢水的輸送，工作人員啟動第二液壓缸，第二液壓伸縮杆伸縮會帶動圍板做向上的直線運動，圍板移動到一定的水平高度後，工作人員啟動移動機構上的減速電機，減速電機間接的帶動轉軸進行正轉或反轉，因轉軸外壁上的外螺紋與移動板上的第二螺紋孔之間為螺紋嚙合連接，從而轉軸進行正轉或反轉時會使得移動板做向前或向後的直線運動，移動板做向前或向後的直線運動從而可以間接的帶動圍板做向前或向後的直線運動，工作人員使得圍板位於收集雜質物體的正上方，工作人員啟動第一液壓缸，第一液壓伸縮杆伸縮並做向下的伸縮時，可以帶動底板做向下方向的轉動，底板向下轉動一定的角度後，圍板內側的雜質會落入到收集雜質物體內，雜質清理完成後，工作人員將圍板移動到槽體內，再次對廢水進行過濾，從而對過濾的雜質進行處理時，工作人員不需要停機操作才能對過濾網的雜質進行處理，提高了工作效率，通過限位柱、限位板、彈簧、阻尼橡膠套等一系列結構的配合設置，當廢水輸送到圍板的內側時，廢水落入到底板上時會對底板造成一定的衝擊，此時彈簧和阻尼橡膠套等一系列結構的配合設置，可以起到緩衝的作用，降低了底板所受到的衝擊力，避免了底板被衝擊變形甚至損壞的情況發生，提高了底板的使用壽命，實用性強。
8.優選的，所述第一連接板的上表面兩側安裝有滑塊，所述滑塊的頂端安裝在滑軌上，且滑塊與滑軌之間為滑動連接，所述滑軌安裝在頂板的下表面兩側。
9.優選的，所述阻尼橡膠套設置在第一通孔的孔壁上，所述第一通孔開設在第三連接板的表面四個拐角處，所述限位柱的另一端外壁上設置有外螺紋，所述限位板的表面開設有第一螺紋孔，所述限位柱外壁上的外螺紋與限位板上的第一螺紋孔之間為螺紋嚙合連接。
10.優選的，所述圍板的外壁四周和底板的表面均開設有濾孔。
11.優選的，所述槽體的一側外壁下方設置有出水管，所述出水管通過管類接頭與供水泵本體一側外壁上的進水端連接，所述出水管上設置有出水閥，所述槽體的內部底端安裝有導流塊。
12.優選的，所述移動機構包括減速電機、第四連接板、安裝板、導向杆、移動板、第五連接板、第一錐形齒輪、第二錐形齒輪、轉軸、外螺紋、第二通孔和第二螺紋孔，所述轉軸的一端安裝在第五連接板外壁上的軸承內，所述轉軸的另一端穿過第四連接板外壁上的軸承與第二錐形齒輪連接，所述第二錐形齒輪與第一錐形齒輪嚙合連接，所述第一錐形齒輪安裝在減速電機的輸出軸上，所述減速電機安裝在安裝板的下表面後端。
13.優選的，所述第五連接板和第四連接板分別安裝在安裝板下表面的前端和後端，所述轉軸的外壁上安裝有移動板，所述移動板的端面開設有第二通孔和第二螺紋孔，且第二通孔位於第二螺紋孔的上方，所述轉軸的外壁上設置有外螺紋，所述轉軸外壁上的外螺紋與移動板上的第二螺紋孔之間為螺紋嚙合連接，所述第二通孔內安裝有導向杆，導向杆的外壁與第二通孔的孔壁之間為間隙連接，且導向杆的兩端分別安裝在第五連接板和第四連接板的外壁上。
14.優選的，所述第一連接板安裝在移動板的底端，所述安裝板安裝在頂板的下表面
中心位置。
15.一種軋機用低壓濁環供水泵節能節水裝置的使用方法，包括如下步驟：
16.步驟一，接通外部電源，工作人員通過供水泵本體對水進行輸送並對鋼坯上的氧化鐵皮進行衝洗，所產生的廢水會被外界設備輸送到圍板的內側；
17.步驟二，圍板和底板上的濾孔可以對廢水中的雜質進行過濾，過濾的水會再次被供水泵本體輸送對鋼坯上的氧化鐵皮進行衝洗；
18.步驟三，工作人員需要對過濾的雜質進行處理時，停止廢水的輸送，工作人員啟動第二液壓缸，第二液壓伸縮杆伸縮會帶動圍板做向上的直線運動，圍板移動到一定的水平高度後，工作人員啟動移動機構上的減速電機，減速電機間接的帶動轉軸進行正轉或反轉，因轉軸外壁上的外螺紋與移動板上的第二螺紋孔之間為螺紋嚙合連接，從而轉軸進行正轉或反轉時會使得移動板做向前或向後的直線運動，移動板做向前或向後的直線運動從而可以間接的帶動圍板做向前或向後的直線運動，工作人員使得圍板位於收集雜質物體的正上方，工作人員啟動第一液壓缸，第一液壓伸縮杆伸縮並做向下的伸縮時，可以帶動底板做向下方向的轉動，底板向下轉動一定的角度後，圍板內側的雜質會落入到收集雜質物體內；
19.步驟四，雜質清理完成後，工作人員將圍板移動到槽體內，再次對廢水進行過濾，從而對過濾的雜質進行處理。
20.與現有技術相比，本發明的有益效果是：
21.1、本發明通過一系列結構的配合設置，工作人員通過供水泵本體對水進行輸送並對鋼坯上的氧化鐵皮進行衝洗所產生的廢水會被外界設備輸送到圍板的內側，圍板和底板上的濾孔可以對廢水中的雜質進行過濾，過濾的水會再次被供水泵本體輸送對鋼坯上的氧化鐵皮進行衝洗，起到節能節水的作用，工作人員需要對過濾的雜質進行處理時，停止廢水的輸送，工作人員啟動第二液壓缸，第二液壓伸縮杆伸縮會帶動圍板做向上的直線運動，圍板移動到一定的水平高度後，工作人員啟動移動機構上的減速電機，減速電機間接的帶動轉軸進行正轉或反轉，因轉軸外壁上的外螺紋與移動板上的第二螺紋孔之間為螺紋嚙合連接，從而轉軸進行正轉或反轉時會使得移動板做向前或向後的直線運動，移動板做向前或向後的直線運動從而可以間接的帶動圍板做向前或向後的直線運動，工作人員使得圍板位於收集雜質物體的正上方，工作人員啟動第一液壓缸，第一液壓伸縮杆伸縮並做向下的伸縮時，可以帶動底板做向下方向的轉動，底板向下轉動一定的角度後，圍板內側的雜質會落入到收集雜質物體內，雜質清理完成後，工作人員將圍板移動到槽體內，再次對廢水進行過濾，從而對過濾的雜質進行處理時，工作人員不需要停機操作才能對過濾網的雜質進行處理，提高了工作效率。
22.2、本發明通過限位柱、限位板、彈簧、阻尼橡膠套等一系列結構的配合設置，當廢水輸送到圍板的內側時，廢水落入到底板上時會對底板造成一定的衝擊，此時彈簧和阻尼橡膠套等一系列結構的配合設置，可以起到緩衝的作用，降低了底板所受到的衝擊力，避免了底板被衝擊變形甚至損壞的情況發生，提高了底板的使用壽命，實用性強。
附圖說明

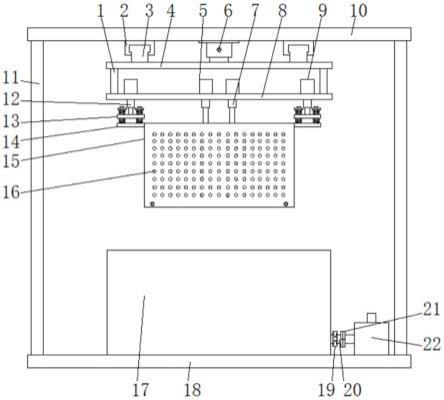

23.圖1為本發明的主視圖；
24.圖2為本發明的內部結構示意圖；
25.圖3為本發明圖2中的a處局部放大結構示意圖；
26.圖4為本發明移動機構的左視圖；
27.圖5為本發明圖4中的剖視圖。
28.圖中：1、連接杆；2、滑軌；3、滑塊；4、第一連接板；5、第一液壓缸；6、移動機構；601、減速電機；602、第四連接板；603、安裝板；604、導向杆；605、移動板；606、第五連接板；607、第一錐形齒輪；608、第二錐形齒輪；609、轉軸；610、外螺紋；611、第二通孔；612、第二螺紋孔；7、第一液壓伸縮杆；8、第二連接板；9、第二液壓缸；10、頂板；11、支撐柱；12、第二液壓伸縮杆；13、第三連接板；14、側板；15、圍板；16、濾孔；17、槽體；18、底座；19、出水閥；20、出水管；21、管類接頭；22、供水泵本體；23、導流塊；24、底板；25、第一連接塊；26、第二連接塊；27、限位柱；28、限位板；29、彈簧；30、第一螺紋孔；31、阻尼橡膠套；32、第一通孔。
具體實施方式
29.下文結合附圖和具體實施例對本發明的技術方案做進一步說明。
30.實施例一
31.如圖1-5所示，本發明提出的一種軋機用低壓濁環供水泵節能節水裝置，包括頂板10，頂板10通過移動機構6與第一連接板4連接，且移動機構6安裝在頂板10的下表面中心位置，第一連接板4通過連接杆1與第二連接板8連接，第二連接板8的上表面兩側分別均安裝有第一液壓缸5和和第二液壓缸9，且第一液壓缸5位於第二液壓缸9的內側，第二液壓缸9的底端安裝有第二液壓伸縮杆12，第二液壓伸縮杆12的底端貫穿第二連接板8的表面並與第三連接板13連接，第三連接板13的下方設置有側板14，且側板14安裝在圍板15的兩側外壁上，側板14的上表面四個拐角處均安裝有限位柱27，限位柱27的另一端穿過阻尼橡膠套31與限位板28連接，限位板28與第三連接板13之間和第三連接板13與側板14之間均設置有彈簧29，且彈簧29套設在限位柱27的外壁外側，第一液壓缸5的底端安裝有第一液壓伸縮杆7，第一液壓伸縮杆7的底端貫穿第二連接板8的表面並與第一連接塊25連接，第一連接塊25通過活動銷軸與第二連接塊26活動連接，第二連接塊26安裝在底板24的上表面一側，底板24通過活動銷軸與圍板15活動連接，頂板10通過支撐柱11與底座18連接，底座18的上表面安裝有槽體17和供水泵本體22，且槽體17位於供水泵本體22的一側。
32.基於實施例一的軋機用低壓濁環供水泵節能節水裝置工作原理是：使用時，接通外部電源，工作人員通過供水泵本體22對水進行輸送並對鋼坯上的氧化鐵皮進行衝洗，所產生的廢水會被外界設備輸送到圍板15的內側，圍板15和底板24上的濾孔16可以對廢水中的雜質進行過濾，過濾的水會再次被供水泵本體22輸送對鋼坯上的氧化鐵皮進行衝洗，起到節能節水的作用，工作人員需要對過濾的雜質進行處理時，停止廢水的輸送，工作人員啟動第二液壓缸9，第二液壓伸縮杆12伸縮會帶動圍板15做向上的直線運動，圍板15移動到一定的水平高度後，工作人員啟動移動機構6上的減速電機601，減速電機601間接的帶動轉軸609進行正轉或反轉，因轉軸609外壁上的外螺紋610與移動板605上的第二螺紋孔612之間為螺紋嚙合連接，從而轉軸609進行正轉或反轉時會使得移動板605做向前或向後的直線運動，移動板605做向前或向後的直線運動從而可以間接的帶動圍板15做向前或向後的直線運動，工作人員使得圍板15位於收集雜質物體的正上方，工作人員啟動第一液壓缸5，第一液壓伸縮杆7伸縮並做向下的伸縮時，可以帶動底板24做向下方向的轉動，底板24向下轉動
一定的角度後，圍板15內側的雜質會落入到收集雜質物體內，雜質清理完成後，工作人員將圍板15移動到槽體17內，再次對廢水進行過濾，從而對過濾的雜質進行處理，工作人員不需要停機操作才能對過濾網的雜質進行處理，提高了工作效率，當廢水輸送到圍板15的內側時，廢水落入到底板24上時會對底板24造成一定的衝擊，此時彈簧29和阻尼橡膠套31等一系列結構的配合設置，可以起到緩衝的作用，降低了底板24所受到的衝擊力，避免了底板24被衝擊變形甚至損壞的情況發生，提高了底板24的使用壽命，實用性強。
33.實施例二
34.如圖1-5所示，本發明提出的一種軋機用低壓濁環供水泵節能節水裝置，相較於實施例一，本實施例還包括：第一連接板4的上表面兩側安裝有滑塊3，滑塊3的頂端安裝在滑軌2上，且滑塊3與滑軌2之間為滑動連接，滑軌2安裝在頂板10的下表面兩側，阻尼橡膠套31設置在第一通孔32的孔壁上，第一通孔32開設在第三連接板13的表面四個拐角處，限位柱27的另一端外壁上設置有外螺紋610，限位板28的表面開設有第一螺紋孔30，限位柱27外壁上的外螺紋610與限位板28上的第一螺紋孔30之間為螺紋嚙合連接，圍板15的外壁四周和底板24的表面均開設有濾孔16，槽體17的一側外壁下方設置有出水管20，出水管20通過管類接頭21與供水泵本體22一側外壁上的進水端連接，出水管20上設置有出水閥19，槽體17的內部底端安裝有導流塊23，移動機構6包括減速電機601、第四連接板602、安裝板603、導向杆604、移動板605、第五連接板606、第一錐形齒輪607、第二錐形齒輪608、轉軸609、外螺紋610、第二通孔611和第二螺紋孔612，轉軸609的一端安裝在第五連接板606外壁上的軸承內，轉軸609的另一端穿過第四連接板602外壁上的軸承與第二錐形齒輪608連接，第二錐形齒輪608與第一錐形齒輪607嚙合連接，第一錐形齒輪607安裝在減速電機601的輸出軸上，減速電機601安裝在安裝板603的下表面後端，第五連接板606和第四連接板602分別安裝在安裝板603下表面的前端和後端，轉軸609的外壁上安裝有移動板605，移動板605的端面開設有第二通孔611和第二螺紋孔612，且第二通孔611位於第二螺紋孔612的上方，轉軸609的外壁上設置有外螺紋610，轉軸609外壁上的外螺紋610與移動板605上的第二螺紋孔612之間為螺紋嚙合連接，第二通孔611內安裝有導向杆604，導向杆604的外壁與第二通孔611的孔壁之間為間隙連接，且導向杆604的兩端分別安裝在第五連接板606和第四連接板602的外壁上，第一連接板4安裝在移動板605的底端，安裝板603安裝在頂板10的下表面中心位置。
35.本實施例中，滑塊3和滑軌2的配合設置，間接的增強了圍板15移動時的穩定性，避免了圍板15移動的過程中出現偏斜的情況發生，因限位柱27外壁上的外螺紋610與限位板28上的第一螺紋孔30之間為螺紋嚙合連接，從而便於工作人員對彈簧29進行拆裝更換，濾孔16的設置，可以對廢水中的雜質進行過濾，導流塊23的設置，可以對水進行導流，因導向杆604的外壁與第二通孔611的孔壁之間為間隙連接，從而可以移動板605的移動起到限位導向的作用，避免了移動板605會隨著轉軸609的轉動而轉動的情況發生。
36.上述具體實施例僅僅是本發明的幾種優選的實施例，基於本發明的技術方案和上述實施例的相關啟示，本領域技術人員可以對上述具體實施例做出多種替代性的改進和組合。
