一種分布式數據中心算力與運營系統及其調度方法與流程
2023-08-06 13:52:44 4
1.本發明涉及數據中心技術領域，具體的說是一種分布式數據中心算力與運營系統及其調度方法。
背景技術：
2.近年來，國內大型分布式數據中心的建設呈現快速增長的趨勢，金融、通信、石化、電力等大型國企、政府機構紛紛建設自己的數據中心。隨著大數據、物聯網、雲計算及移動互聯概念的推出，大批資金投入到商業數據中心的建設中，數據中心對電力供應產生了巨大的影響，已經成為一個高耗能的產業。
3.目前，現有的分布式數據中心採用傳統與太陽能光伏板結合的使用方法來維持電力輸出，在用電量需求大的城市使用時，太陽能光伏板的轉化效率還是不高，主要還是依靠傳統供電，因為太陽能光伏板一般為固定朝向設計，不能夠根據太陽的朝向來調度方向，因此，降低了光伏板在吸收光線的時間，導致光能轉化率較低，且在光能轉化電能後的使用與傳統電的切換需要人工操作開關控制，導致使用受到很大的限制，因此，亟待一種分布式數據中心算力與運營系統及其調度方法來解決此問題。
技術實現要素：
4.針對現有技術的不足，本發明提供了一種分布式數據中心算力與運營系統及其調度方法，解決了現有的分布式數據中心採用傳統與太陽能光伏板結合的使用方法來維持電力輸出，在用電量需求大的城市使用時，太陽能光伏板的轉化效率還是不高，主要還是依靠傳統供電，因為太陽能光伏板一般為固定朝向設計，不能夠根據太陽的朝向來調度方向，因此，降低了光伏板在吸收光線的時間，導致光能轉化率較低，且在光能轉化電能後的使用與傳統電的切換需要人工操作開關控制，導致使用受到很大的限制的問題。
5.為實現以上目的，本發明通過以下技術方案實現：
6.本發明解決其技術問題所採用的技術方案是：一種分布式數據中心算力與運營系統，包括設備基站，所述設備基站的底端固定安裝有底座，所述設備基站的上端設置有隔熱機構，所述設備基站的內部活動安裝有開合機構，所述設備基站的一端轉動安裝有噴水機構，所述設備基站的上端固定連接有玻璃水箱，所述設備基站的上表面固定連接有第二水箱，所述第二水箱的上端固定連接有回水箱，所述設備基站的上端設置有第一水箱，所述第一水箱與第二水箱之間均連接有循環泵機，所述回水箱的一端轉動安裝有齒輪機構，所述設備基站的上端對稱設置有角度調節機構，所述角度調節機構包括固定連接在設備基站上表面的兩個卡位套、以及開設在卡位套上部內壁的環槽，所述環槽的內部活動設置有套筒，所述套筒的內部轉動安裝有角度杆，所述角度杆的頂端固定連接有太陽能光伏板，所述套筒與太陽能光伏板的底面相牴觸。
7.優選的，所述開合機構包括固定安裝在設備基站內壁的絕緣限位套、以及穿插活動設置在絕緣限位套內側的升降絕緣膠杆，所述升降絕緣膠杆的底端固定連接有安裝板，
所述安裝板的兩端均連接有通電片，所述設備基站的內部設置有供電箱與儲電箱，所述供電箱與儲電箱之間共同連接有通電管，所述通電管的兩端設置有與通電片相對應的通電盒，所述設備基站的一端轉動安裝有密封門。
8.優選的，所述隔熱機構包括固定連接在設備基站上表面的玻璃水箱、以及設置在玻璃水箱內部的兩個浮力球，兩個所述浮力球之間共同連接有浮力杆，所述浮力杆的底端與升降絕緣膠杆相固定連接。
9.優選的，所述噴水機構包括轉動安裝在設備基站一端的旋轉件、以及與旋轉件相固定連接的噴水箱，所述旋轉件的一端固定連接有蝸杆。
10.優選的，所述設備基站的一端固定安裝有第一水泵，所述第一水泵的一端固定連接有第一軟水管，所述第一軟水管的一端與噴水箱相連通，所述第一水泵與第一水箱相連通。
11.優選的，所述齒輪機構包括轉動安裝在回水箱一端的兩個從動齒輪，所述卡位套的外表面開設有開口，所述角度杆的外表面固定套裝有與從動齒輪相嚙合的聯動齒輪。
12.優選的，所述設備基站的上端固定安裝有伺服電機，所述伺服電機的輸出軸固定連接有轉杆，所述轉杆的外表面固定套裝有驅動齒輪，所述第二水箱的內部轉動安裝有工作機構。
13.優選的，所述工作機構包括轉動安裝在第二水箱內部的旋轉葉片，所述旋轉葉片的中軸一端穿過第二水箱固定套裝有渦輪，所述渦輪與蝸杆相嚙合。
14.優選的，所述第一水箱的上表面安裝有與之相連通的第二水泵，所述第二水泵的一端固定連接有第二軟水管，所述第二軟水管的一端與玻璃水箱相連通。
15.優選的，所述玻璃水箱的內壁安裝有吸光板，所述玻璃水箱的內部穿插安裝有集水彎板，所述集水彎板的一端穿過回水箱且延伸至內部，所述回水箱與玻璃水箱層疊處開設有與集水彎板相對應的通槽。
16.一種分布式數據中心算力運營系統的調度方法，具體調度步驟為：
17.步驟一：自動設定操作在夜間將第一水箱內的水體抽出，打開第二水泵的開關，第二水泵運轉後將第一水箱內的水經過第二軟水管抽出到玻璃水箱內，通過水來控制數據中心站的降溫與電路的調度，提高運營效果；
18.步驟二：當玻璃水箱注滿水之後，設置在玻璃水箱內的浮力球隨著水的浮力上升，浮力球起來後帶動浮力杆活動，浮力杆活動後帶動升降絕緣膠杆向上運動，升降絕緣膠杆運動後在絕緣限位套內活動，當升降絕緣膠杆上升時帶動安裝板運動，安裝板運動後又帶動兩個通電片從通電盒中分離出來，從而斷開通電管，使得儲電箱與供電箱之間不通電，及時斷電，防止儲電負能，保障使用壽命；
19.步驟三：在白天強光照射下，經過太陽光照一天後在玻璃水箱內的水逐漸被蒸發，蒸發的水分吸附到集水彎板上並沿著集水彎板滾落到回水箱內，然後進入第二水箱內，在設置的吸光板吸光下，光照越強蒸發的速度越快，這就說明太陽能光伏板的轉化電能更多，自動蒸發操作，減少能耗；
20.步驟四：在太陽能光伏板接受光照時，可以根據光照的方向，外部控制器自動啟動控制伺服電機運轉，伺服電機運轉後帶動轉杆轉動，轉杆轉動後帶動驅動齒輪旋轉，在驅動齒輪的帶動下兩邊的從動齒輪轉動，隨著從動齒輪的轉動帶動聯動齒輪轉動，聯動齒輪轉
動後使得帶動角度杆旋轉，角度杆旋轉後帶動太陽能光伏板朝著光照的方向轉動，有利於提高光照的時間，提高轉換的效率；
21.步驟五：在溫度不高時，玻璃水箱內的水分蒸發較慢，那麼可通過外部控制器到天黑的某個預定時間，將啟動第二水泵運轉，第二水泵運轉後將玻璃水箱內的水體從第二軟水管中導入到第一水箱內，在玻璃水箱內的水減少後浮力球下降，使得開合機構帶動通電片進入到通電盒內，將儲電箱與供電箱重新通電，有利於合理利用電能轉換，方便調度，節省用電支出，同時也能為設備基站隔絕溫度，達到一個控溫效果；
22.步驟六：在啟動循環泵機後帶動第二水箱內的水流通到第一水箱內，達到一個循環的效果，水體在第二水箱內流動時，帶動旋轉葉片轉動，從而旋轉葉片的中軸跟隨轉動帶動渦輪轉動，從而帶動蝸杆旋轉，蝸杆轉動後帶動旋轉件轉動，旋轉件轉動後使得帶動噴水箱向上展開，之後從外部控制器啟動第一水泵從而將水從第一軟水管內抽入到噴水箱內噴出，關閉循環泵機後噴水箱自動落下第一水泵也隨之關閉，對種植在設備基站旁的隔絕輻射植物進行灌溉，保障生長，提高使用安全性。
23.本發明的有益效果：
24.(1)本發明所述的一種分布式數據中心算力與運營系統及其調度方法，當升降絕緣膠杆上升時帶動安裝板運動，安裝板運動後又帶動兩個通電片從通電盒中分離出來，從而斷開通電管，使得儲電箱與供電箱之間不通電，在使用節能電的情況下，其一在白天強光照射下，經過太陽光照一天後在玻璃水箱內的水逐漸被蒸發，蒸發的水分吸附到集水彎板上並沿著集水彎板滾落到回水箱內，然後進入第二水箱內，在設置的吸光板吸光下，光照越強蒸發的速度越快，這就說明太陽能光伏板的轉化電能更多，而且在太陽能光伏板接受光照時，可以根據光照的方向，外部控制器自動啟動控制伺服電機運轉，伺服電機運轉後帶動轉杆轉動，轉杆轉動後帶動驅動齒輪旋轉，在驅動齒輪的帶動下兩邊的從動齒輪轉動，隨著從動齒輪的轉動帶動聯動齒輪轉動，聯動齒輪轉動後使得帶動角度杆旋轉，角度杆旋轉後帶動太陽能光伏板朝著光照的方向轉動，有利於提高光照的時間，提高轉換的效率。
25.(2)本發明所述的一種分布式數據中心算力與運營系統及其調度方法，其二在溫度不高時，玻璃水箱內的水分蒸發較慢，那麼可通過外部控制器到天黑的某個預定時間，將啟動第二水泵運轉，第二水泵運轉後將玻璃水箱內的水體從第二軟水管中導入到第一水箱內，在玻璃水箱內的水減少後浮力球下降，使得開合機構帶動通電片進入到通電盒內，將儲電箱與供電箱重新通電，有利於合理利用電能轉換，方便調度，節省用電支出，同時也能為設備基站隔絕溫度，達到一個控溫效果。
26.(3)本發明所述的一種分布式數據中心算力與運營系統及其調度方法，在啟動循環泵機後帶動第二水箱內的水流通到第一水箱內，達到一個循環的效果，水體在第二水箱內流動時，帶動旋轉葉片轉動，從而旋轉葉片的中軸跟隨轉動帶動渦輪轉動，從而帶動蝸杆旋轉，蝸杆轉動後帶動旋轉件轉動，旋轉件轉動後使得帶動噴水箱向上展開，之後從外部控制器啟動第一水泵從而將水從第一軟水管內抽入到噴水箱內噴出，關閉循環泵機後噴水箱自動落下第一水泵也隨之關閉，對種植在設備基站旁的隔絕輻射植物進行灌溉，保障生長，提高使用安全性。
附圖說明
27.下面結合附圖和實施例對本發明進一步說明。

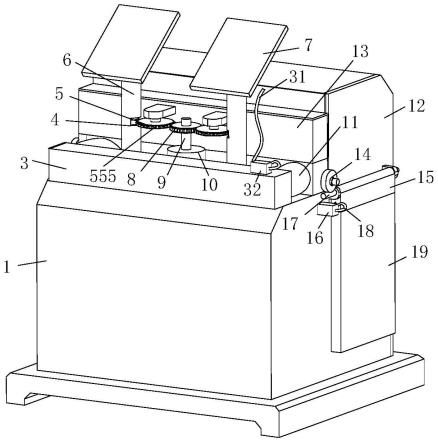

28.圖1為本發明的實施例整體結構示意圖；
29.圖2為本發明的外部另一視角結構示意圖；
30.圖3為本發明的整體剖視結構示意圖；
31.圖4為本發明的角度調節機構結構示意圖；
32.圖5為本發明的部分剖視結構示意圖；
33.圖6為本發明的側視結構示意圖；
34.圖7為本發明的圖4中a處放大結構示意圖；
35.圖8為本發明的圖4中b處放大結構示意圖；
36.圖中：1、設備基站；2、環槽；551、開合機構；552、噴水機構；553、角度調節機構；554、隔熱機構；555、齒輪機構；556、工作機構；3、第一水箱；4、開口；5、從動齒輪；6、卡位套；7、太陽能光伏板；8、驅動齒輪；9、轉杆；10、伺服電機；11、循環泵機；12、玻璃水箱；13、回水箱；14、渦輪；15、旋轉件；16、第一水泵；17、蝸杆；18、第一軟水管；19、噴水箱；20、密封門；21、升降絕緣膠杆；22、絕緣限位套；23、通電片；24、通電盒；25、通電管；26、安裝板；27、套筒；28、集水彎板；29、通槽；30、旋轉葉片；31、第二軟水管；32、第二水泵；33、浮力球；34、吸光板；35、浮力杆；36、供電箱；37、儲電箱；38、第二水箱；39、角度杆；40、聯動齒輪。
具體實施方式
37.為了更好的理解上述技術方案，下面將結合說明書附圖以及具體的實施方式對上述技術方案進行詳細的說明。
38.如圖1-圖8所示，本發明的一種分布式數據中心算力與運營系統，包括設備基站1，設備基站1的底端固定安裝有底座，設備基站1的上端設置有隔熱機構554，隔熱機構554包括固定連接在設備基站1上表面的玻璃水箱12、以及設置在玻璃水箱12內部的兩個浮力球33，兩個浮力球33之間共同連接有浮力杆35，浮力杆35的底端與升降絕緣膠杆21相固定連接，設備基站1的內部活動安裝有開合機構551，開合機構551包括固定安裝在設備基站1內壁的絕緣限位套22、以及穿插活動設置在絕緣限位套22內側的升降絕緣膠杆21，升降絕緣膠杆21的底端固定連接有安裝板26，安裝板26的兩端均連接有通電片23，設備基站1的內部設置有供電箱36與儲電箱37，供電箱36與儲電箱37之間共同連接有通電管25，通電管25的兩端設置有與通電片23相對應的通電盒24，設備基站1的一端轉動安裝有密封門20，設備基站1的上端固定連接有玻璃水箱12，自動設定操作在夜間將第一水箱3內的水體抽出，打開第二水泵32的開關，第二水泵32運轉後將第一水箱3內的水經過第二軟水管31抽出到玻璃水箱12內，通過水來控制數據中心站的降溫與電路的調度，當玻璃水箱12注滿水之後，設置在玻璃水箱12內的浮力球33隨著水的浮力上升，浮力球33起來後帶動浮力杆35活動，浮力杆35活動後帶動升降絕緣膠杆21向上運動，升降絕緣膠杆21運動後在絕緣限位套22內活動，當升降絕緣膠杆21上升時帶動安裝板26運動，安裝板26運動後又帶動兩個通電片23從通電盒24中分離出來，從而斷開通電管25，使得儲電箱37與供電箱36之間不通電，及時斷電，防止儲電負能，保障使用壽命，在白天強光照射下，經過太陽光照一天後在玻璃水箱12內的水逐漸被蒸發，蒸發的水分吸附到集水彎板28上並沿著集水彎板28滾落到回水箱13
內，然後進入第二水箱38內，在設置的吸光板34吸光下，光照越強蒸發的速度越快，這就說明太陽能光伏板7的轉化電能更多，自動蒸發操作，減少能耗。
39.具體的，設備基站1的一端轉動安裝有噴水機構552，噴水機構552包括轉動安裝在設備基站1一端的旋轉件15、以及與旋轉件15相固定連接的噴水箱19，旋轉件15的一端固定連接有蝸杆17，設備基站1的上表面固定連接有第二水箱38，第二水箱38的上端固定連接有回水箱13，設備基站1的上端設置有第一水箱3，第一水箱3與第二水箱38之間均連接有循環泵機11，設備基站1的一端固定安裝有第一水泵16，第一水泵16的一端固定連接有第一軟水管18，第一軟水管18的一端與噴水箱19相連通，第一水泵16與第一水箱3相連通，在啟動循環泵機11後帶動第二水箱38內的水流通到第一水箱3內，達到一個循環的效果，水體在第二水箱38內流動時，帶動旋轉葉片30轉動，從而旋轉葉片30的中軸跟隨轉動帶動渦輪14轉動，從而帶動蝸杆17旋轉，蝸杆17轉動後帶動旋轉件15轉動，旋轉件15轉動後使得帶動噴水箱19向上展開，之後從外部控制器啟動第一水泵16從而將水從第一軟水管18內抽入到噴水箱19內噴出，關閉循環泵機11後噴水箱19自動落下第一水泵16也隨之關閉，對種植在設備基站1旁的隔絕輻射植物進行灌溉，保障生長，提高使用安全性。
40.具體的，回水箱13的一端轉動安裝有齒輪機構555，齒輪機構555包括轉動安裝在回水箱13一端的兩個從動齒輪5，卡位套6的外表面開設有開口4，角度杆39的外表面固定套裝有與從動齒輪5相嚙合的聯動齒輪40，設備基站1的上端對稱設置有角度調節機構553，玻璃水箱12的內壁安裝有吸光板34，玻璃水箱12的內部穿插安裝有集水彎板28，集水彎板28的一端穿過回水箱13且延伸至內部，回水箱13與玻璃水箱12層疊處開設有與集水彎板28相對應的通槽29，設備基站1的上端固定安裝有伺服電機10，伺服電機10的輸出軸固定連接有轉杆9，轉杆9的外表面固定套裝有驅動齒輪8，玻璃水箱12內的水分蒸發較慢，那麼可通過外部控制器到天黑的某個預定時間，將啟動第二水泵32運轉，第二水泵32運轉後將玻璃水箱12內的水體從第二軟水管31中導入到第一水箱3內，在玻璃水箱12內的水減少後浮力球33下降，使得開合機構551帶動通電片23進入到通電盒24內，將儲電箱37與供電箱36重新通電，有利於合理利用電能轉換，方便調度，節省用電支出，同時也能為設備基站1隔絕溫度，達到一個控溫效果。
41.具體的，第二水箱38的內部轉動安裝有工作機構556，工作機構556包括轉動安裝在第二水箱38內部的旋轉葉片30，旋轉葉片30的中軸一端穿過第二水箱38固定套裝有渦輪14，渦輪14與蝸杆17相嚙合，角度調節機構553包括固定連接在設備基站1上表面的兩個卡位套6、以及開設在卡位套6上部內壁的環槽2，環槽2的內部活動設置有套筒27，套筒27的內部轉動安裝有角度杆39，角度杆39的頂端固定連接有太陽能光伏板7，套筒27與太陽能光伏板7的底面相牴觸，第一水箱3的上表面安裝有與之相連通的第二水泵32，第二水泵32的一端固定連接有第二軟水管31，第二軟水管31的一端與玻璃水箱12相連通，在太陽能光伏板7接受光照時，可以根據光照的方向，外部控制器自動啟動控制伺服電機10運轉，伺服電機10運轉後帶動轉杆9轉動，轉杆9轉動後帶動驅動齒輪8旋轉，在驅動齒輪8的帶動下兩邊的從動齒輪5轉動，隨著從動齒輪5的轉動帶動聯動齒輪40轉動，聯動齒輪40轉動後使得帶動角度杆39旋轉，角度杆39旋轉後帶動太陽能光伏板7朝著光照的方向轉動，有利於提高光照的時間，提高轉換的效率。
42.本發明使用時，第一水泵16、第二水泵32、伺服電機10或循環泵機11分別與外部控
制器相連通，具體工作原理如下：
43.步驟一：自動設定操作在夜間將第一水箱3內的水體抽出，打開第二水泵32的開關，第二水泵32運轉後將第一水箱3內的水經過第二軟水管31抽出到玻璃水箱12內，通過水來控制數據中心站的降溫與電路的調度，提高運營效果；
44.步驟二：當玻璃水箱12注滿水之後，設置在玻璃水箱12內的浮力球33隨著水的浮力上升，浮力球33起來後帶動浮力杆35活動，浮力杆35活動後帶動升降絕緣膠杆21向上運動，升降絕緣膠杆21運動後在絕緣限位套22內活動，當升降絕緣膠杆21上升時帶動安裝板26運動，安裝板26運動後又帶動兩個通電片23從通電盒24中分離出來，從而斷開通電管25，使得儲電箱37與供電箱36之間不通電，及時斷電，防止儲電負能，保障使用壽命；
45.步驟三：在白天強光照射下，經過太陽光照一天後在玻璃水箱12內的水逐漸被蒸發，蒸發的水分吸附到集水彎板28上並沿著集水彎板28滾落到回水箱13內，然後進入第二水箱38內，在設置的吸光板34吸光下，光照越強蒸發的速度越快，這就說明太陽能光伏板7的轉化電能更多，自動蒸發操作，減少能耗；
46.步驟四：在太陽能光伏板7接受光照時，可以根據光照的方向，外部控制器自動啟動控制伺服電機10運轉，伺服電機10運轉後帶動轉杆9轉動，轉杆9轉動後帶動驅動齒輪8旋轉，在驅動齒輪8的帶動下兩邊的從動齒輪5轉動，隨著從動齒輪5的轉動帶動聯動齒輪40轉動，聯動齒輪40轉動後使得帶動角度杆39旋轉，角度杆39旋轉後帶動太陽能光伏板7朝著光照的方向轉動，有利於提高光照的時間，提高轉換的效率；
47.步驟五：在溫度不高時，玻璃水箱12內的水分蒸發較慢，那麼可通過外部控制器到天黑的某個預定時間，將啟動第二水泵32運轉，第二水泵32運轉後將玻璃水箱12內的水體從第二軟水管31中導入到第一水箱3內，在玻璃水箱12內的水減少後浮力球33下降，使得開合機構551帶動通電片23進入到通電盒24內，將儲電箱37與供電箱36重新通電，有利於合理利用電能轉換，方便調度，節省用電支出，同時也能為設備基站1隔絕溫度，達到一個控溫效果；
48.步驟六：在啟動循環泵機11後帶動第二水箱38內的水流通到第一水箱3內，達到一個循環的效果，水體在第二水箱38內流動時，帶動旋轉葉片30轉動，從而旋轉葉片30的中軸跟隨轉動帶動渦輪14轉動，從而帶動蝸杆17旋轉，蝸杆17轉動後帶動旋轉件15轉動，旋轉件15轉動後使得帶動噴水箱19向上展開，之後從外部控制器啟動第一水泵16從而將水從第一軟水管18內抽入到噴水箱19內噴出，關閉循環泵機11後噴水箱19自動落下第一水泵16也隨之關閉，對種植在設備基站1旁的隔絕輻射植物進行灌溉，保障生長，提高使用安全性。
49.以上顯示和描述了本發明的基本原理、主要特徵和優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施方式和說明書中的描述的只是說明本發明的原理，在不脫離本發明精神和範圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入本發明要求保護的範圍內。本發明要求保護範圍由所附的權利要求書及其等效物界定。
