怎麼屏蔽智能門磁（雞肋智能門磁拆解維修）

2023-07-22 22:06:01 1

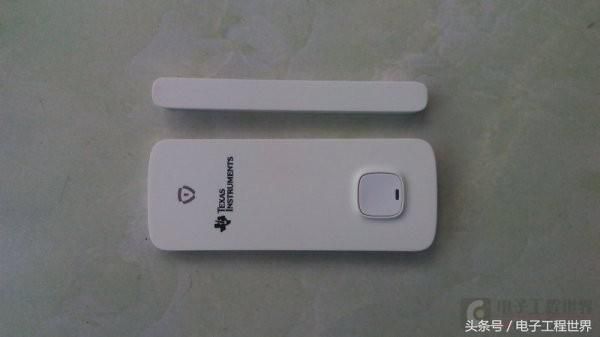

上周收到論壇的獎品，是一個丁盯智能門磁。盒子就不拍了，和手機包裝盒差不多的。打開後，主要就是一個主機和一個感應器，初步感覺是使用磁鐵進行感應的。

拿到後就想試試怎樣使用，但是發現它怎麼也不工作，按鍵無論怎麼按，按多長時間也沒有任何反應。因為除了正面的開關外，沒有任何其它開關和復位鍵，所以先判斷是內部的電池沒有電了。但是接上USB進行充電，指示燈還是沒有反應，充了一晚上後，還是沒有任何動靜，安裝APP也無法連接。於是就想拆開看看，到底是什麼故障。

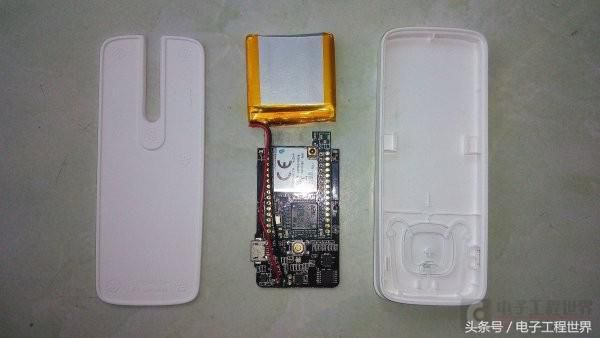

拆機很簡單，只需要一個平口的小螺絲刀，順著反面的縫隙，慢慢撬，就可以將後蓋分開。它是用膠水固定的，所以會稍微有一點破損，好在膠水用得不多，很容易就拆開了。

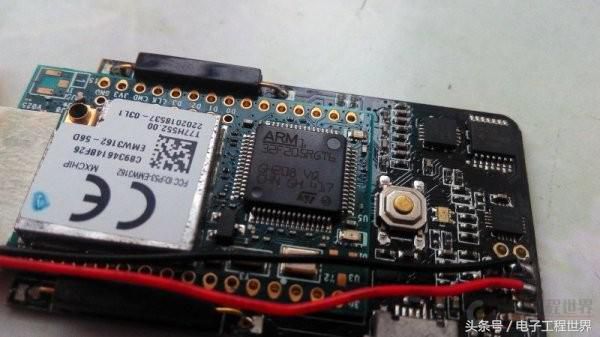

慶科的EMW3162是一個Wifi模塊，由一個Wifi模塊和一個STM32F205構成。

對於這個Wifi模塊的性能，不是太了解。和現在熱門的ESP8266相比，初步感覺功耗更低，GPIO更多。更多關於EMW3162的介紹，可以參考官網上的說明。

http://www.mxchip.com/product/wifi_product/33

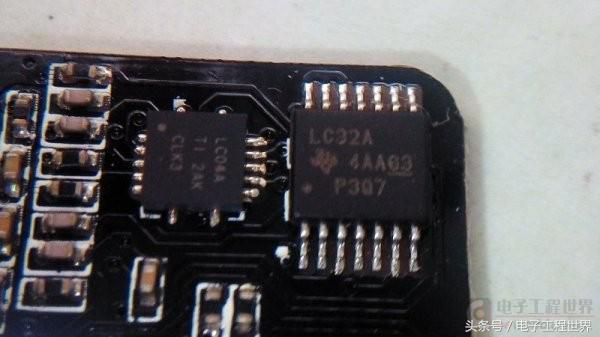

底板右上角上有兩顆IC，分別是LC32A和LC04A，這是TI的邏輯晶片，分別是74LVC32A（兩輸入與門）和74LVC04A（6反相器）。STM32F205的GPIO足夠多了，不太清楚使用這兩個晶片是做什麼的。

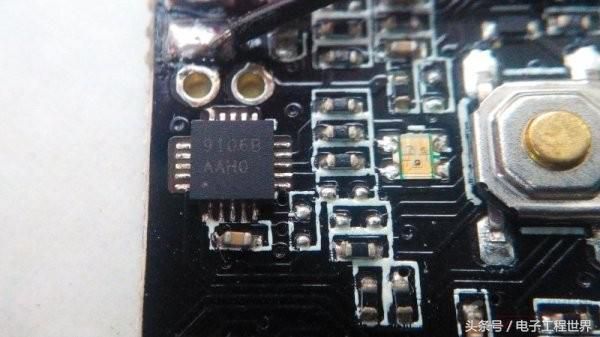

LED旁邊是一個不清楚型號的IC（9106B AAHO），感覺是一個充電管理晶片。

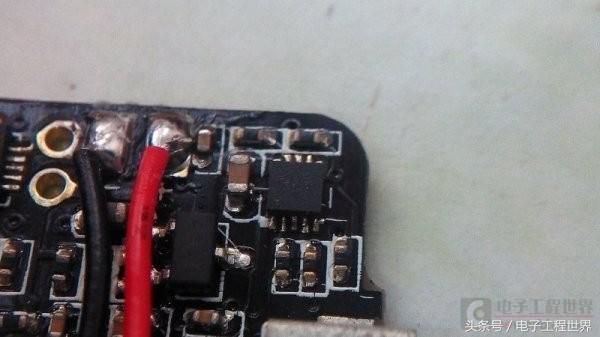

電池旁邊的IC也不太清楚型號（MARK是NXE），感覺是一個電源管理晶片。

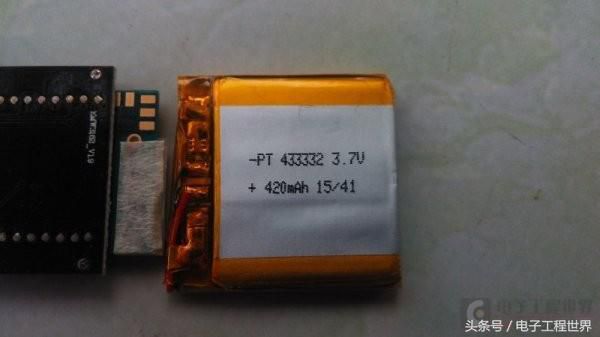

門磁使用了一個400mAH的聚合物鋰電池，號稱可以連續工作2-3個月。

拆機後，看不出明顯的問題，用萬用表量電池電壓，也是正常的。板上沒有找到復位鍵，不能直接復位。看到電池是帶有保護板的，所以先將電池短路，將電壓降下來，這樣模塊就可以復位了。復位後，再次接上USB，這次LED有反應了，看起來是程序死機了，這到底是模塊的問題還是內部程序的問題？

再次嘗試和APP連接，這次可以正常連上了，APP可以正常顯示門磁的狀態，可能是考慮低功耗的原因，速度不是太快，大約4-5秒才能將狀態上傳，也可以通過電話的方式進行告警（每個月可以免費電話告警30次）。

在功能測試過程中，發現這個智能門磁非常不穩定，測試中又死機好幾次，每次都需要重新上電才能恢復，估計這只是個例吧，如果普遍這樣，產品是無法上市的。

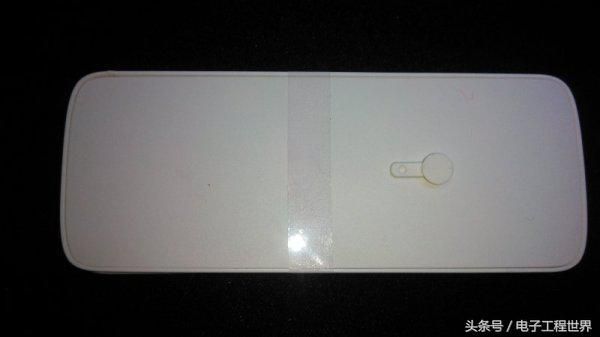

因為沒有卡扣，安裝回去就需要使用萬能膠什麼的，但是又擔心裝好後再次出問題，所以先用透明膠粘上。

果然不出預料，裝好不久就再次死機了，按鍵和充電又沒有反應了，還是等以後在折騰吧。

以上圖文內容均是EEWORLD論壇網友：dcexpert 原創，在此感謝。
