　　泡泡網主板頻道4月4日 2015年初，映泰強勢進駐電競圈並發布了全新的GAMING系列主板。作為首發旗艦型號統治者級別映泰GAMING Z97X毫無疑問採用高品質用料和高規格外，還繼承映泰Hi-Fi音頻的優勢。與眾不同的映泰GAMING Z97X還可以選擇搭配「遊戲指揮盒（GAMING PANEL）」，軟硬結合給玩家帶來音質上極致的體驗。當然作為一款GAMING主板的映泰GAMING Z97X對於Killer E2201-B和Intel i218-V雙網卡一一不落空，搭配上酷炫的裝甲設計，無論是性能還是外觀都無可挑剔。但是這些只是映泰GAMING Z97X特色中恆河沙數的一點，究竟它還有什麼過人之處？下面開始揭秘！

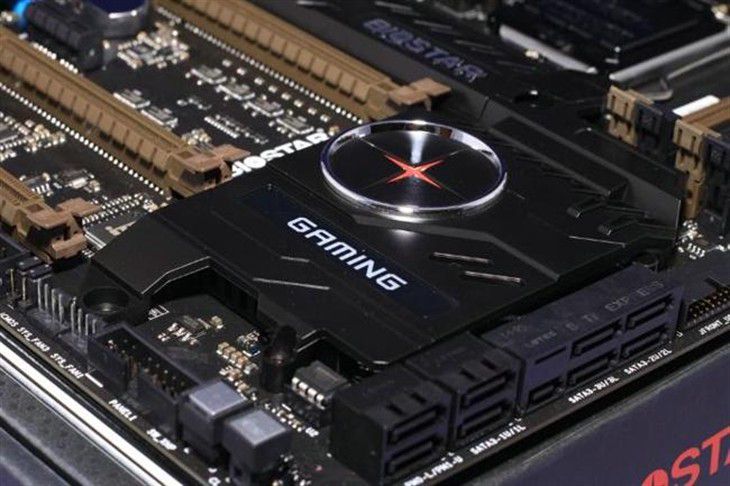

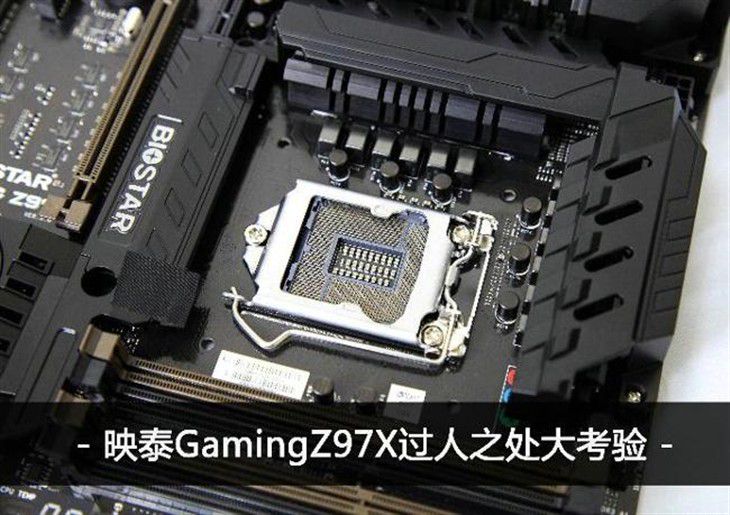

　　映泰GAMING Z97X主板基於Intel Z97晶片組設計，支持LGA 1150接口的Intel處理器。供電部分，帶有12相供電設計，性能十分強悍。該主板定位高端遊戲玩家，採用ATX大板設計也是理所應當，整體採用了純黑的配色，特別是在主板表面覆蓋的「黑色裝甲」也給我們很強的視覺衝擊力。在南橋散熱片、背板I/O部分的裝甲上分別有GAMING、COMMANDER的標示。起到了防塵，設計散熱風流向的作用。

　　拓展部分主板提供了3條PCI-E x16顯卡插槽，可以支持玩家組建CrossFireX。除此之外，主板還提供了3個PCI-E x1插槽。ATX大板標配的4條內存插槽，支持雙通道DDR3最高3000MHz（OC超頻）的內存拓展。磁碟接口部分，主板提供了6個SATA3接口，不僅滿足了掛多塊機械硬碟的數量需求，同時主流的SATA3接口固態硬碟也能達到理想的讀寫速度。另外了1個SATA-Express接口，同時還可兼容2個SATA3接口。

　　主板背部接口，提供了1個PS/2鍵盤接口，1組高清視頻輸出接口（DVI/HDMI x2/DP），2個網絡接口（分別對應Killer網卡、Intel網卡），1組多聲道模擬音頻接口，1個數字光纖接口。值得一提的是USB接口都採用了USB3.0以上的規格，中間的2個USB接口更是採用了USB3.1規格，也是目前我們拿到的最早一塊帶有USB3.1接口的主板。

　　USB3.1速度測試：

　　映泰GAMING Z97在DVI旁邊的兩個usb接口其實不是usb3.0而是最新的usb3.1接口，採納了傳統的Type-A，這麼做的好處是可以向下兼容目前的USB 2.0/3.0設備。但由於Z97晶片組原生並不支持USB 3.1接口，所以該主板使用了第三方晶片進行橋接，這顆主控來自ASMedia，具體型號為ASM1142，提供兩個USB 3.1接口。到底USB 3.1和USB 3.0有什麼區別？

　　USB 3.1的理論速度最高就是10Gbps。但這個規格的相關測試結果來看，USB 3.1接口的實際性能要比USB 3.0高出不少，連續讀寫速度甚至可以突破700MB/s。而USB 3.0接口方面，其連續讀寫速率大概在300MB/s到400MB/s左右。

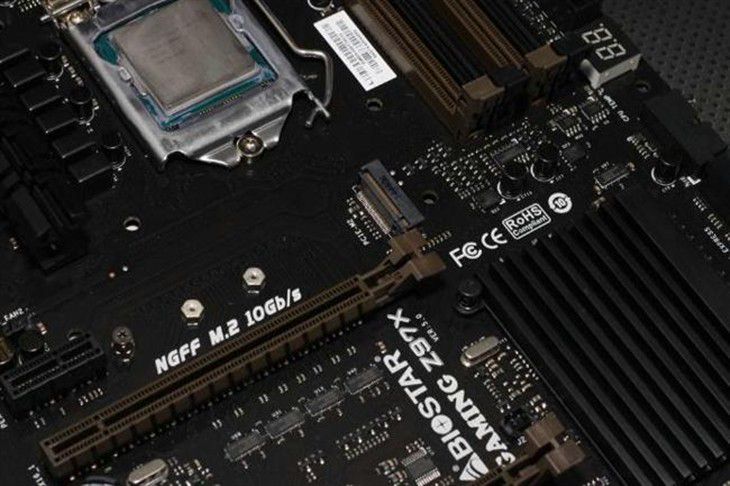

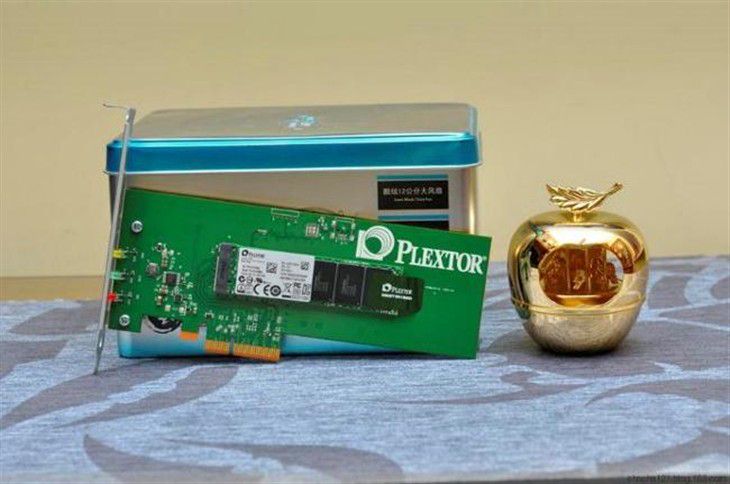

　　映泰GAMING Z97X提供了PCI-E M.2接口，其實在主板南北橋中間的連接部分，去掉裝甲就可以看到主板配備了一個M.2接口。作為9系晶片組的特色，M.2接口同樣是藉助2個PCI-E通道，帶來10Gb/s的理論高速帶寬，另外世面上支持M.2接口的固態硬碟也多了起來，價格也開始接近傳統SATA口的SSD。

　　主板還超規格提供了SATA Express接口，這是一種新型接口標準，下一代的Intel晶片組才支持，在GamingZ97X主板上就提前實現，在原有SATA的基礎上引入PCI-E總線技術，從而大大提升傳輸速度，PCI-E 2.0標準下理論帶寬可達約780MB/s，超越現有的SATA 6Gbps。

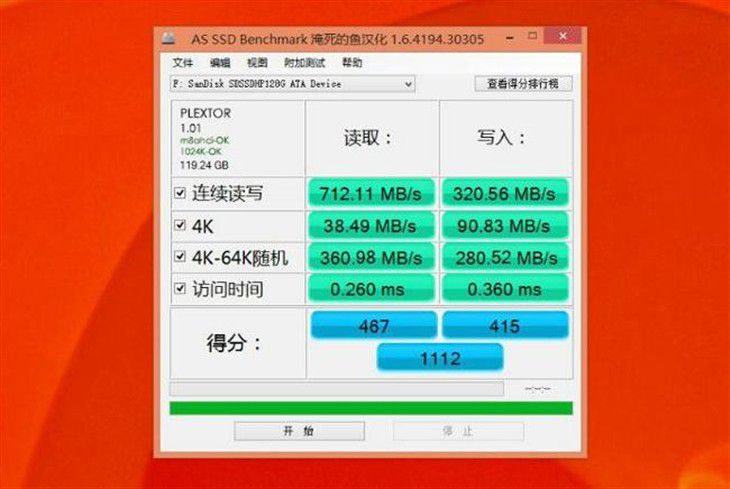

　　這個規格的相關測試AS SSD成績非常直觀：連續讀取712.11MB/s，連續寫入320.56MB/s，速度驚人。

　　Killer網卡作用測試：

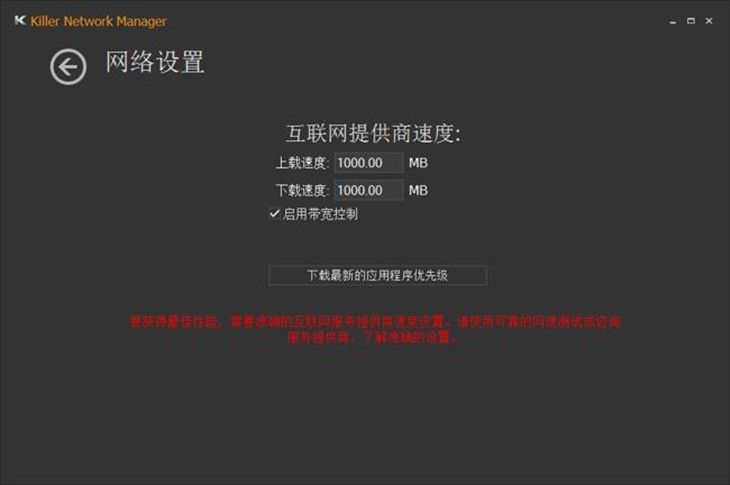

　　作為絕大多數遊戲主板的網卡標配，Killer殺手網卡也成為映泰GAMING Z97X的標準配置，針對於不少消費者疑惑的E2201、E2205網卡晶片之間的差別，外媒曾提到E2205是E2201的降低成本版，至少在目前Killer板載晶片上，E2201-B還是應用最普及的。

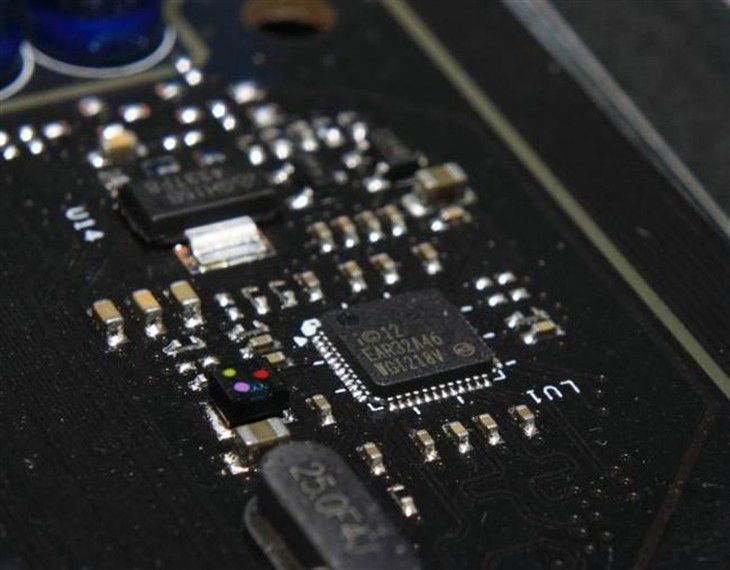

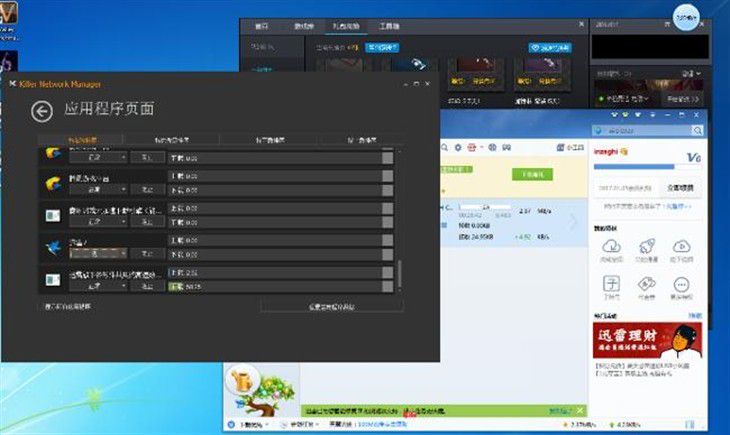

　　映泰就在板載Killer網卡的同時，還提供了Intel I218-V網卡晶片，其中該晶片還帶有網絡處理單元（NPU），這是Killer網卡所沒有的部分。針對網絡數據（大包、小包這兩種形式），網絡流視頻、線上遊戲等不同應用，Intel、Killer兩家的優勢可以共存。

　　盒子音效增強測試：

　　映泰GAMING Z97X這款主板的音頻部分的靈魂就是遊戲指揮盒（GAMING PANEL）。提供獨立音效卡的配件，映泰並非是這方面的先行者，不過和很多獨立出售的PCI/PCI-E接口音效卡不同，映泰的獨立音效卡是封裝在盒子中。遊戲指揮盒可以安裝到機箱前置面板的光碟機位，通過USB、AUDIO、PANEL三條線路來連接主板對應的插針接口。將插針正確安裝完畢後，只需安裝對應的獨立音效卡驅動軟體即可。

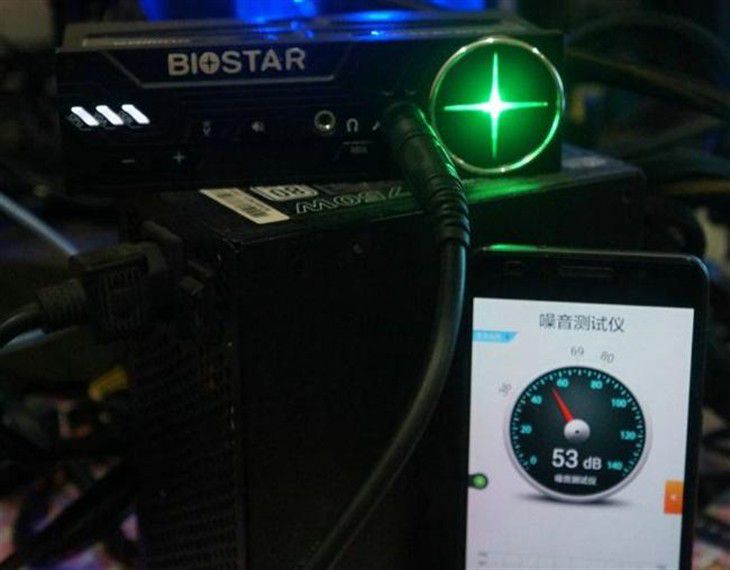

　　但這不僅僅是獨立音效卡，從上圖中我們可以看到遊戲指揮盒（GAMING PANEL）左邊有三個斜條白色LED燈，這分別對應CPU、VGA、DDR，算是一個診斷指示燈，如果檢測出錯誤，指示燈則不亮；同理右邊的準星LOGO是CPU溫度指示器，在70度以下為綠色，70-90度之間為黃色，90度以上則是紅燈警示。在無需檢查軟體的前提下，GAMING PANEL就可以提供一個簡易的監控提示。

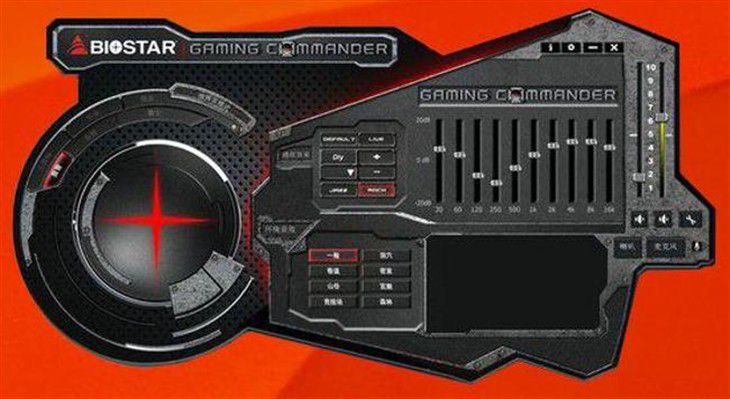

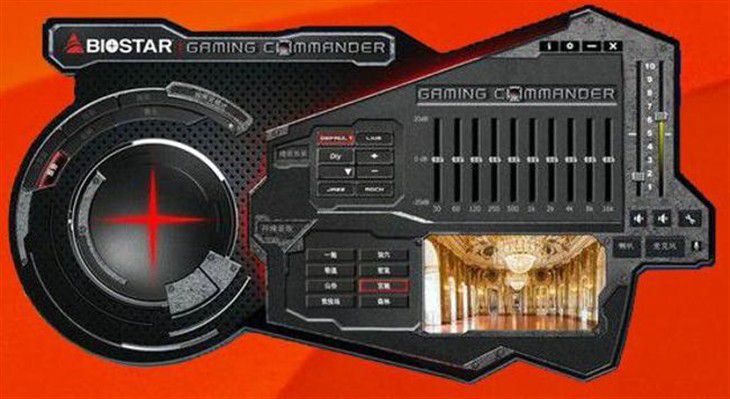

　　遊戲指揮盒擁有的Xear 3D、魔幻變聲等技術，在映泰GAMING PANEL搭配的軟體中，就能實現相應的功能和玩法。界面上提供了常見的音頻EQ均衡器效果調節，除了默認外，還有Live（現場）、Jazz（爵士）、Rock（搖滾）這三個預設EQ音效。當然我們也可以自己手動調節個頻段的EQ效果，並且支持將自定義效果保存，輕鬆實現適合自己的聽音效果。

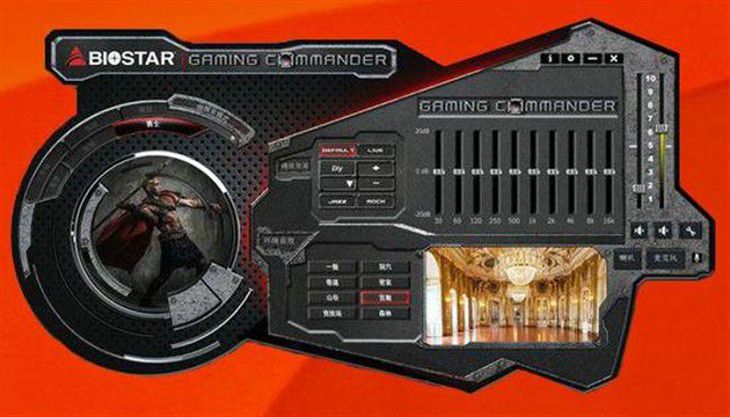

　　接下來，在體驗電影或遊戲中，我們發現為了更加突出場景的聲音效果，還能通過在遊戲指揮官配套軟體的下方找到環境音效中選擇諸如洞穴、巷道、競技場、宮殿、森林等場景，通過獨有音頻技術來模擬出環境氛圍，效果十分贊。

　　更有趣的是在軟體左側的指揮官模式，我們還能通過Gaming的魔幻變聲技術，其中提供了勇士、女神、精靈、怪獸、甚至還有變形金剛的大黃蜂音效，指揮作戰非常有感覺的。在語音聊天或者副本過程中，變聲技術也給遊戲提供了更多娛樂色彩。

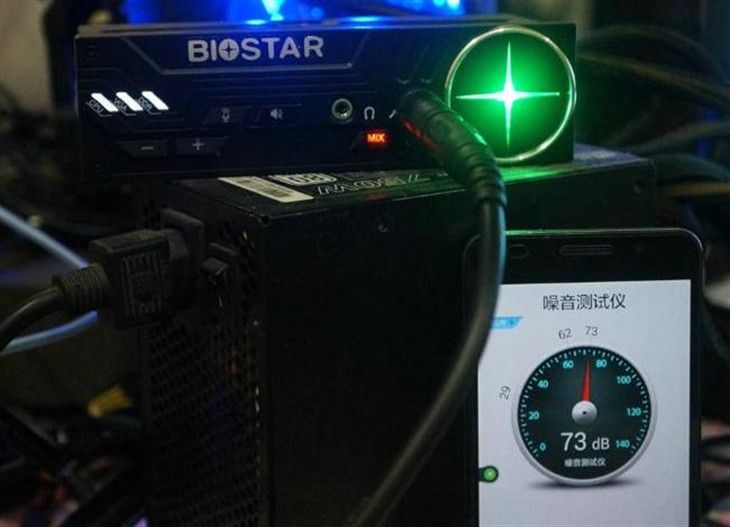

全盤指揮功能直接按下GAMING PANEL面板上的麥克風按鍵，指示燈亮起，這時我們的麥克風輸入將提高4倍音量。下面我們測試一下麥克風在增強後的效果。
