一種筆跡解鎖方法及終端與流程

2023-08-09 06:33:36 4

本發明涉及電子技術領域，尤其涉及一種筆跡解鎖方法及終端。

背景技術：

現有的筆跡解鎖方案是由用戶在終端的解鎖界面上輸入一個滑動軌跡，然後將這個滑動軌跡與預設的解鎖軌跡進行對比，判斷兩者的相似度是否超過設定的閾值，若超過設定的閾值，則解除終端屏幕的鎖定。然而，這種筆跡解鎖的方式存在有以下問題：由於用戶在拿終端時的狀態不一樣會導致用戶輸入的筆跡不同，例如：用戶將終端放在桌面上和用戶將終端拿在手裡時在解鎖界面上輸入相同的內容時筆跡是不一樣的，因此，若將用戶在不同狀態下輸入的筆跡與相同的預存筆跡進行對比，那麼在某些情況下可能會出現無法識別用戶筆跡的情況，需要用戶多次重複輸入操作，嚴重影響了用戶體驗。

技術實現要素：

本發明實施例提供一種筆跡解鎖方法及終端，可以根據用戶手持終端時終端的姿態或者用戶的生理狀態精確的識別用戶在終端解鎖屏幕上輸入的滑動筆跡，提高了解鎖效率，並且提升了用戶體驗。

第一方面，本發明實施例提供了一種筆跡解鎖方法，該方法包括：

接收用戶在終端的解鎖界面上輸入的滑動筆跡，並檢測所述終端的當前姿態或者用戶的當前生理狀態；

在預設筆跡資料庫中查找與所述當前姿態或者所述當前生理狀態相匹配的解鎖筆跡；

計算所述滑動筆跡與所述解鎖筆跡的相似度，根據所述相似度確定是否控制所述終端執行解鎖操作。

另一方面，本發明實施例提供了一種終端，該終端包括:

滑動筆跡檢測單元，用於接收用戶在終端的解鎖界面上輸入的滑動筆跡，並檢測所述終端的當前姿態或者用戶的當前生理狀態；

解鎖筆跡查詢單元，用於在預設筆跡資料庫中查找與所述當前姿態或者所述當前生理狀態相匹配的解鎖筆跡；

解鎖操作控制單元，用於計算所述滑動筆跡與所述解鎖筆跡的相似度，根據所述相似度確定是否控制所述終端執行解鎖操作。

本發明實施例通過接收用戶在終端的解鎖界面上輸入的滑動筆跡，並檢測所述終端的當前姿態或者用戶的當前生理狀態；在預設筆跡資料庫中查找與所述當前姿態或者所述當前生理狀態相匹配的解鎖筆跡；計算所述滑動筆跡與所述解鎖筆跡的相似度，根據所述相似度確定是否控制所述終端執行解鎖操作，從而可以在對終端屏幕進行解鎖時根據用戶手持終端時終端的姿態或者用戶的生理狀態精確的識別用戶在終端解鎖屏幕上輸入的滑動筆跡，大大提高解鎖效率，提升用戶體驗。

附圖說明

為了更清楚地說明本發明實施例技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖是本發明的一些實施例，對於本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本發明實施例提供的一種筆跡解鎖方法的示意流程圖；

圖2是本發明實施例提供的一種筆跡解鎖方法中步驟S103的具體實現流程圖；

圖3是本發明另一實施例提供的一種筆跡解鎖方法的示意流程圖；

圖4是本發明實施例提供的一種終端的示意性框圖；

圖5是本發明另一實施例提供的一種終端的示意性框圖；

圖6是本發明另一實施例提供的一種終端的示意性框圖；

圖7是本發明另一實施例提供的一種終端的示意性框圖。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本發明一部分實施例，而不是全部的實施例。基於本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本發明保護的範圍。

應當理解，當在本說明書和所附權利要求書中使用時，術語「包括」和「包含」指示所描述特徵、整體、步驟、操作、元素和/或組件的存在，但並不排除一個或多個其它特徵、整體、步驟、操作、元素、組件和/或其集合的存在或添加。

還應當理解，在此本發明說明書中所使用的術語僅僅是出於描述特定實施例的目的而並不意在限制本發明。如在本發明說明書和所附權利要求書中所使用的那樣，除非上下文清楚地指明其它情況，否則單數形式的「一」、「一個」及「該」意在包括複數形式。

還應當進一步理解，在本發明說明書和所附權利要求書中使用的術語「和/或」是指相關聯列出的項中的一個或多個的任何組合以及所有可能組合，並且包括這些組合。

如在本說明書和所附權利要求書中所使用的那樣，術語「如果」可以依據上下文被解釋為「當...時」或「一旦」或「響應於確定」或「響應於檢測到」。類似地，短語「如果確定」或「如果檢測到[所描述條件或事件]」可以依據上下文被解釋為意指「一旦確定」或「響應於確定」或「一旦檢測到[所描述條件或事件]」或「響應於檢測到[所描述條件或事件]」。

具體實現中，本發明實施例中描述的終端包括但不限於諸如具有觸摸敏感表面(例如，觸控螢幕顯示器和/或觸摸板)的行動電話、膝上型計算機或平板計算機之類的其它可攜式設備。還應當理解的是，在某些實施例中，所述設備並非可攜式通信設備，而是具有觸摸敏感表面(例如，觸控螢幕顯示器和/或觸摸板)的臺式計算機。

在接下來的討論中，描述了包括顯示器和觸摸敏感表面的終端。然而，應當理解的是，終端可以包括諸如物理鍵盤、滑鼠和/或控制杆的一個或多個其它物理用戶接口設備。

終端支持各種應用程式，例如以下中的一個或多個：繪圖應用程式、演示應用程式、文字處理應用程式、網站創建應用程式、盤刻錄應用程式、電子表格應用程式、遊戲應用程式、電話應用程式、視頻會議應用程式、電子郵件應用程式、即時消息收發應用程式、鍛鍊支持應用程式、照片管理應用程式、數位相機應用程式、數字攝影機應用程式、web瀏覽應用程式、數位音樂播放器應用程式和/或數字視頻播放器應用程式。

可以在終端上執行的各種應用程式可以使用諸如觸摸敏感表面的至少一個公共物理用戶接口設備。可以在應用程式之間和/或相應應用程式內調整和/或改變觸摸敏感表面的一個或多個功能以及終端上顯示的相應信息。這樣，終端的公共物理架構(例如，觸摸敏感表面)可以支持具有對用戶而言直觀且透明的用戶界面的各種應用程式。

參見圖1，是本發明實施例提供一種筆跡解鎖方法的示意流程圖，如圖1所示，該方法可包括以下步驟：

在S101中，接收用戶在終端的解鎖界面上輸入的滑動筆跡，並檢測所述終端的當前姿態或者用戶的當前生理狀態。

其中，步驟S101具體包括：

接收用戶在終端的解鎖界面上輸入的滑動筆跡，並通過所述終端的內置傳感器檢測終端的當前姿態或者通過所述用戶攜帶的智能穿戴設備檢測用戶的當前生理狀態。

具體的，在本實施例中，所述終端的內置傳感器包括但不限於重力傳感器、陀螺儀以及地磁傳感器中的至少一種。

具體的，在本實施例中，所述用戶攜帶的智能穿戴設備內置有生理傳感器，並且具有wifi或藍牙等短距離無線通信功能，其能夠將生理傳感器檢測到的用戶的當前生理狀態通過wifi或者藍牙等短距離無線通訊方式傳輸到終端，其中，所述用戶的當前生理狀態包括但不限於用戶的當前血壓、體溫或者心率等生理數據。

在S102中，在預設筆跡資料庫中查找與所述當前姿態或者所述當前生理狀態相匹配的解鎖筆跡。

在本實施例中，步驟S102具體包括：

根據所述終端的當前姿態或者所述用戶的當前生理狀態在預設筆跡資料庫中查找與所述終端的當前姿態或者所述用戶的當前生理狀態最接近的姿態或者生理狀態所對應的解鎖筆跡，作為與所述終端的當前狀態或者所述用戶的當前生理狀態匹配的解鎖筆跡。

在S103中，計算所述滑動筆跡與所述解鎖筆跡的相似度，根據所述相似度確定是否控制所述終端執行解鎖操作。

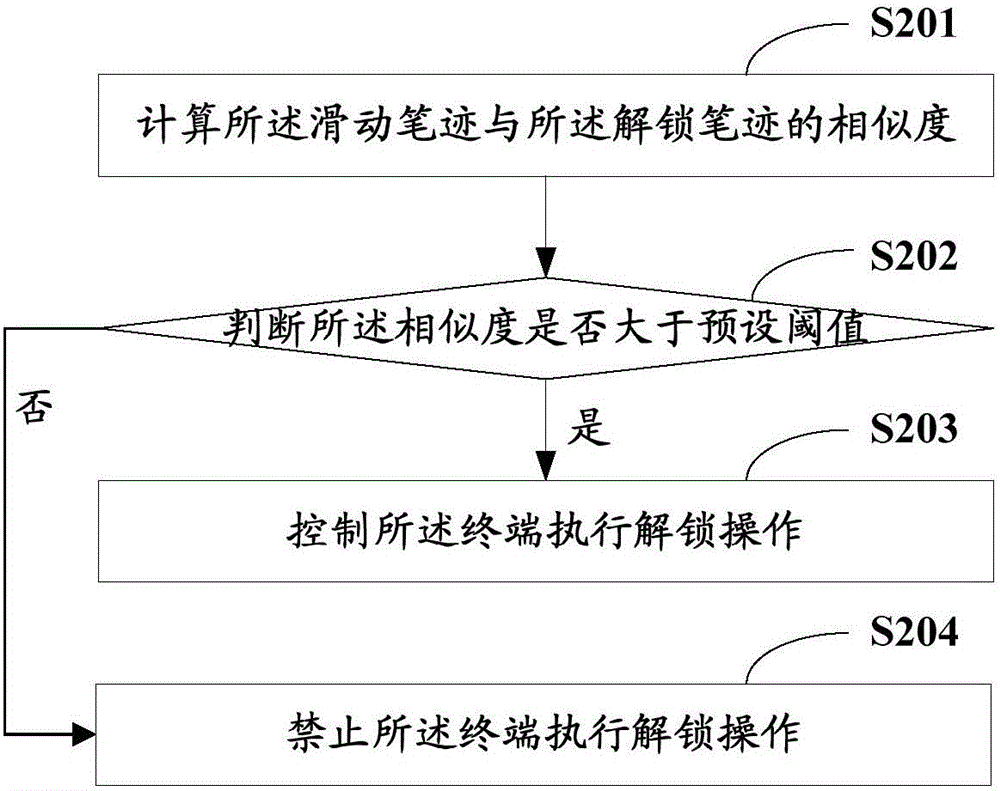

圖2示出了本實施例中步驟S103的具體實現流程，參見圖2所示，步驟S103具體可以包括以下步驟：

在S201中，計算所述滑動筆跡與所述解鎖筆跡的相似度。

在本實施例中，步驟S201具體包括：

提取所述滑動筆跡和所述解鎖筆跡中的筆跡特徵參數，所述筆跡特徵參數包括筆跡中各個筆畫的角度、長度、折線位置以及各個筆畫之間的距離；

將所述滑動筆跡和所述解鎖筆跡的筆跡特徵參數進行對比，以獲取所述滑動筆跡與所述解鎖筆跡的相似度。

在S202中，判斷所述相似度是否大於預設閾值，若大於預設閾值，則進入步驟S203；若小於或等於預設閾值，則進入步驟S204。

在S203中，控制所述終端執行解鎖操作。

在S204中，禁止所述終端執行解鎖操作。

以上可以看出，本實施例提供的一種筆跡解鎖方法由於通過接收用戶在終端的解鎖界面上輸入的滑動筆跡，並檢測所述終端的當前姿態或者用戶的當前生理狀態；在預設筆跡資料庫中查找與所述當前姿態或者所述當前生理狀態相匹配的解鎖筆跡；計算所述滑動筆跡與所述解鎖筆跡的相似度，根據所述相似度確定是否控制所述終端執行解鎖操作，從而可以在對終端屏幕進行解鎖時根據用戶手持終端時終端的姿態或者用戶的生理狀態精確的識別用戶在終端解鎖屏幕上輸入的滑動筆跡，大大提高解鎖效率，提升用戶體驗。

圖3示出了本發明另一實施例提供的一種筆跡解鎖方法的示意流程圖。參見圖3所示，相對於上一實施例，本實施例中在接收用戶在終端的解鎖界面上輸入的滑動筆跡，並檢測所述終端的當前姿態或者用戶的當前生理狀態之前還包括：

在S300中，在終端內部建立一個預設筆跡資料庫，所述預設筆跡資料庫中包括至少一個用戶在終端解鎖界面上輸入滑動筆跡時終端的姿態以及與所述姿態相對應的解鎖筆跡；或者，

在終端內部建立一個預設筆跡資料庫，所述預設筆跡資料庫中包括至少一個用戶在終端解鎖界面上輸入滑動筆跡時的生理狀態以及與所述生理狀態相對應的解鎖筆跡。

在本實施例中，所述預設筆跡資料庫是預先設置在終端內部的，包括至少一個用戶在終端解鎖界面上輸入滑動筆跡時終端的姿態以及與所述姿態相對應的解鎖筆跡；或者，包括至少一個用戶在終端解鎖界面上輸入滑動筆跡時的生理狀態以及與所述生理狀態相對應的解鎖筆跡。

需要說明的是，在本實施例中，所述終端還可提供一用戶接口供用戶修改或者增加所述預設筆跡資料庫中存儲的解鎖筆跡，例如：剛開始所述預設筆跡資料庫中僅包括3個姿態或狀態所對應的解鎖筆跡，但是在用戶進行多次筆跡解鎖操作後，可以隨著用戶的使用習慣，使用戶通過所述用戶接口在所述預設筆跡資料庫中增加新的姿態或狀態所對應的解鎖筆跡，以便為後續提供更加精確的筆跡特徵。

以上可以看出，相對於上一實施例，本實施例提供的一種筆跡解鎖方法還能夠使用戶根據自身需求設置或修改預設筆跡資料庫中預存的解鎖筆跡，能夠進一步提高筆跡識別的精度，滿足用戶在不同狀態下進行筆跡解鎖操作的需要。

圖4示出了本發明實施例提供的一種終端的示意性框圖，該終端用於運行圖1所示實施例提供的方法。為了便於說明僅僅示出了與本實施例相關的部分。

參見4所示，本實施例提供的一種終端10，包括：

滑動筆跡檢測單元11，用於接收用戶在終端的解鎖界面上輸入的滑動筆跡，並檢測所述終端的當前姿態或者用戶的當前生理狀態；

解鎖筆跡查詢單元12，用於在預設筆跡資料庫中查找與所述當前姿態或者所述當前生理狀態相匹配的解鎖筆跡；

解鎖操作控制單元13，用於計算所述滑動筆跡與所述解鎖筆跡的相似度，根據所述相似度確定是否控制所述終端執行解鎖操作。

可選的，所述滑動筆跡檢測單元11具體用於：

接收用戶在終端的解鎖界面上輸入的滑動筆跡，並通過所述終端的內置傳感器檢測終端的當前姿態或者通過所述用戶攜帶的智能穿戴設備檢測用戶的當前生理狀態。

可選的，參見圖5所示，所述解鎖操作控制單元13具體包括：

相似度計算單元131，用於計算所述滑動筆跡與所述解鎖筆跡的相似度；

判斷單元132，用於判斷所述相似度是否大於預設閾值；

執行單元133，用於若大於預設閾值，則控制所述終端執行解鎖操作；若小於或等於預設閾值，則禁止所述終端執行解鎖操作。

可選的，所述相似度計算單元131具體用於：

提取所述滑動筆跡和所述解鎖筆跡中的筆跡特徵參數，所述筆跡特徵參數包括筆跡中各個筆畫的角度、長度、折線位置以及各個筆畫之間的距離；

將所述滑動筆跡和所述解鎖筆跡的筆跡特徵參數進行對比，以獲取所述滑動筆跡與所述解鎖筆跡的相似度。

可選的，參見圖6所示，是本發明另一實施例提供的一種終端的示意性框圖，該終端用於運行圖3所示實施例提供的方法。

參見圖6所示，在另一實施例中，所述終端10還包括：

筆跡資料庫配置單元14，用於在終端內部建立一個預設筆跡資料庫，所述預設筆跡資料庫中包括至少一個用戶在終端解鎖界面上輸入滑動筆跡時終端的姿態以及與所述姿態相對應的解鎖筆跡；或者，用於

在終端內部建立一個預設筆跡資料庫，所述預設筆跡資料庫中包括至少一個用戶在終端解鎖界面上輸入滑動筆跡時的生理狀態以及與所述生理狀態相對應的解鎖筆跡。

需要說明的是，本發明實施例提供的上述終端中各個單元，由於與本發明圖方法實施例基於同一構思，其帶來的技術效果與本發明方法實施例相同，具體內容可參見本發明方法實施例中的敘述，此處不再贅述。

本發明實施例提供的終端同樣能夠在對終端屏幕進行解鎖時根據用戶手持終端時終端的姿態或者用戶的生理狀態精確的識別用戶在終端解鎖屏幕上輸入的滑動筆跡，大大提高解鎖效率，提升用戶體驗。

參見圖7，是本發明另一實施例提供的一種終端的示意框圖，該終端用於運行本發明圖1和圖3所示實施例提供的方法。為了便於說明，僅僅示出了與本實施例相關的部分。

參見圖7所示，本實施例提供的一種終端10，包括：

處理器710(processor)，通信接口720(Communications Interface)，存儲器730(memory)，總線740。

處理器710，通信接口720，存儲器730通過總線740完成相互間的通信。

通信接口720，用於與電纜數據機通信。

處理器710，用於執行程序831。

具體地，程序831可以包括程序代碼，所述程序代碼包括計算機操作指令。

處理器710可能是一個中央處理器CPU，或者是特定集成電路ASIC(Application Specific Integrated Circuit)，或者是被配置成實施本發明實施例的一個或多個集成電路。

存儲器730，用於存放程序731。存儲器730可能包含高速RAM存儲器，也可能還包括非易失性存儲器(non-volatile memory)，例如至少一個磁碟存儲器。程序731具體包括：

滑動筆跡檢測單元11，用於接收用戶在終端的解鎖界面上輸入的滑動筆跡，並檢測所述終端的當前姿態或者用戶的當前生理狀態；

解鎖筆跡查詢單元12，用於在預設筆跡資料庫中查找與所述當前姿態或者所述當前生理狀態相匹配的解鎖筆跡；

解鎖操作控制單元13，用於計算所述滑動筆跡與所述解鎖筆跡的相似度，根據所述相似度確定是否控制所述終端執行解鎖操作。

可選的，所述滑動筆跡檢測單元11具體用於：

接收用戶在終端的解鎖界面上輸入的滑動筆跡，並通過所述終端的內置傳感器檢測終端的當前姿態或者通過所述用戶攜帶的智能穿戴設備檢測用戶的當前生理狀態。

可選的，所述程序731還包括：

筆跡資料庫配置單元14，用於在終端內部建立一個預設筆跡資料庫，所述預設筆跡資料庫中包括至少一個用戶在終端解鎖界面上輸入滑動筆跡時終端的姿態以及與所述姿態相對應的解鎖筆跡；或者，用於

在終端內部建立一個預設筆跡資料庫，所述預設筆跡資料庫中包括至少一個用戶在終端解鎖界面上輸入滑動筆跡時的生理狀態以及與所述生理狀態相對應的解鎖筆跡。

可選的，所述解鎖操作控制單元13具體包括：

相似度計算單元131，用於計算所述滑動筆跡與所述解鎖筆跡的相似度；

判斷單元132，用於判斷所述相似度是否大於預設閾值；

執行單元134，用於若大於預設閾值，則控制所述終端執行解鎖操作；若小於或等於預設閾值，則禁止所述終端執行解鎖操作。

可選的，所述相似度計算單元131具體用於：

提取所述滑動筆跡和所述解鎖筆跡中的筆跡特徵參數，所述筆跡特徵參數包括筆跡中各個筆畫的角度、長度、折線位置以及各個筆畫之間的距離；

將所述滑動筆跡和所述解鎖筆跡的筆跡特徵參數進行對比，以獲取所述滑動筆跡與所述解鎖筆跡的相似度。

所屬領域的技術人員可以清楚地了解到，為描述的方便和簡潔，上述描述的終端中單元的具體工作過程，可以參考前述方法實施例中的對應過程，在此不再贅述。

在本申請所提供的幾個實施例中，應該理解到，所揭露的終端和方法可以通過其它的方式實現。例如，以上所描述的裝置實施例僅僅是示意性的，例如，所述單元的劃分，僅僅為一種邏輯功能劃分，實際實現時可以有另外的劃分方式，例如多個單元或組件可以結合或者可以集成到另一個系統，或一些特徵可以忽略，或不執行。另一點，所顯示或討論的相互之間的耦合或直接耦合或通信連接可以是通過一些通信接口720，裝置或單元的間接耦合或通信連接，可以是電性，機械或其它的形式。

所述作為分離部件說明的單元可以是或者也可以不是物理上分開的，作為單元顯示的部件可以是或者也可以不是物理單元，即可以位於一個地方，或者也可以分布到多個網絡模塊上。可以根據實際的需要選擇其中的部分或者全部單元來實現本實施例方案的目的。

另外，在本發明各個實施例中的各功能單元可以集成在一個處理模塊中，也可以是各個單元單獨物理存在，也可以兩個或兩個以上單元集成在一個模塊中。

本發明實施例方法中的步驟可以根據實際需要進行順序調整、合併和刪減。

本發明實施例終端中的單元可以根據實際需要進行合併、劃分和刪減。

所述功能如果以軟體功能模塊的形式實現並作為獨立的產品銷售或使用時，可以存儲在一個終端可讀取存儲介質中。基於這樣的理解，本發明的技術方案本質上或者說對現有技術做出貢獻的部分或者該技術方案的部分可以以軟體產品的形式體現出來，該軟體產品存儲在一個存儲介質中，包括若干指令用以使得一臺終端(可以是手機、IPAD等)執行本發明各個實施例所述方法的全部或部分步驟。而前述的存儲介質包括：U盤、移動硬碟、只讀存儲器730(ROM，Read-Only Memory)、隨機存取存儲器730(RAM，Random Access Memory)、磁碟或者光碟等各種可以存儲程序731代碼的介質。

所屬領域的技術人員可以清楚地了解到，為描述的方便和簡潔，上述描述的系統和單元的具體工作過程，可以參考前述方法實施例中的對應過程，在此不再贅述。

以上所述，僅為本發明的具體實施方式，但本發明的保護範圍並不局限於此，任何熟悉本技術領域的技術人員在本發明揭露的技術範圍內，可輕易想到各種等效的修改或替換，這些修改或替換都應涵蓋在本發明的保護範圍之內。因此，本發明的保護範圍應以權利要求的保護範圍為準。
