上行控制信息傳輸方法及裝置與流程

2023-07-13 19:18:33 3

1.本技術涉及通信領域，具體而言，涉及上行控制信息傳輸方法及裝置。


背景技術：

2.在通信系統中，ue需要發送必要的上行l1(phy layer,)及l2(mac layer)控制信息以支持上下行數據傳輸。以lte/lte-a系統為例，上行l1/l2控制信息(uplink control information，簡稱為uci)包括了以下的一些內容：
3.sr(scheduling request)：用於向enodeb請求上行ul-sch資源。
4.harq確認或否定的確認(acknowledgement/negative acknowledgment，簡稱為ack/nack)：對在物理下行共享信道(數據信道(physical downlink share channel，簡稱為pdsch)上發送的下行數據進行harq確認。
5.csi：channel state information，包括信道質量指示(channel quality indication，簡稱為cqi)、預編碼矩陣指示/索引(precoding matrix indicator/index，簡稱為pmi)、秩指示(rank indicator，簡稱為ri),csi-rs資源指示/索引(csi-rs resource indicator/index，簡稱為cri)等信息。用於告訴enodeb下行信道質量等，以幫助enodeb進行下行調度。
6.lte中的控制信息有兩種傳輸方式：如果ue在當前子幀沒有被分配用於發送上行數據的上行資源，則ue使用物理上行控制信道(physical uplink control channel，簡稱為pucch)來發送上行l1/l2控制信息。如果ue在當前子幀被分配了用於發送上行數據的上行資源，則ue使用物理上行共享信道(physical uplink share channel，簡稱為pusch)分配的資源中的一部分資源位置來發送上行l1/l2控制信息。如果ue已經被分配了上行的數據資源，就沒必要再發送sr了。如果存在載波聚合的情況，多個載波的控制信息可以被聚合在一起進行發送；
7.對於pucch上的控制傳輸，存在以下幾種format(上行控制信道格式)，如表1所示，每種format對應著不同的control information。
8.表1
9.[0010][0011]
從上表可以看到，不同的控制信息類型可以單獨的進行傳輸，也可以和其他類型控制信息一起合併傳輸，分別構成了不同的format。同一format在相同的天線配置下的傳輸是採用比較固定的設計的，不能靈活的變化。因為在lte中主要的考慮是傳輸內容的魯棒性，因為控制信息要求的誤碼率很低，控制信息的錯誤會導致比數據信息錯誤更嚴重的後果，因此按照最魯棒的方式進行設計。上行的控制信道一般是通過碼分來區分不同的用戶，碼分可以採用不同的正交序列或者同一根序列的循環移位來達到正交效果；
[0012]
lte/lte-a主要面向的是通信頻率比較低的頻率，此時的系統中路徑損耗不算非常大，但是隨著高頻的逐漸開發和利用，系統的通信頻率越來越高，逐漸擴展到4ghz，30ghz，70ghz，此時路徑損耗會明顯增大。為了對抗高頻的路徑損耗，採用基于波束傳輸獲取beamforming增益才能保證控制信道的覆蓋，這成為了一個趨勢，但波束傳輸需要實時準確的信道狀態信息(channel state information，簡稱為csi)信息，而實際系統中由於傳輸路徑的阻塞、終端的移動，終端的旋轉會影響波束的準確性，這種情況下，控制信道的魯棒性受到了挑戰；
[0013]
目前控制信息反饋面臨的的問題是，如果按照最魯棒的方式進行上行控制信息的發送則需要所有波束方向都進行發送，每個方向均要佔用資源，波束數目一般為天線數目的兩倍，這種情況下，需要大量的資源；而如果採用傳輸效率最高的方式進行上行控制信息的發送則會面臨魯棒性問題，波束總是會存在測量準確性問題以及不夠實時的問題，因此缺少一種既能保障魯棒性又有很高傳輸效率的控制信息發送方式。
[0014]
因此，相關技術中對信息的傳輸不能在保障魯棒性的同時又保障很高傳輸效率的問題，尚未提出解決方案。


技術實現要素：

[0015]
本技術實施例提供了上行控制信息傳輸方法及裝置，以至少解決相關技術中對信息的傳輸不能在保障魯棒性的同時又保障很高傳輸效率的問題。
[0016]
根據本發明的另一方面，還提供了一種上行控制信息傳輸方法，包括：
[0017]
確定待發送的上行控制信息對應的候選傳輸區域集合，其中，所述候選傳輸區域集合中至少包括m個傳輸區域，m為大於1的整數；
[0018]
從所述傳輸配置集合中選擇n個傳輸區域，其中，1大於或等於n小於或等於m，n為
整數；
[0019]
按照選擇的所述n個傳輸區域進行所述待發送的上行控制信息的傳輸。
[0020]
根據本發明的另一方面，還提供了一種上行控制信息傳輸方法，包括：
[0021]
根據預先將上行控制信息劃分的組確定待發送的上行控制信息所屬的組，其中，每組信息分別對應一組傳輸配置集合，所述傳輸配置集合中包含一種或多種傳輸配置；
[0022]
從所述待發送的上行控制信息所屬的組對應的傳輸配置集合中選擇傳輸配置；
[0023]
按照選擇的傳輸配置對所述待發送的上行控制信息進行傳輸。
[0024]
根據本發明的另一方面，還提供了一種上行控制信息傳輸裝置，包括：
[0025]
第二確定模塊，用於確定待發送的上行控制信息對應的候選傳輸區域集合，其中，所述候選傳輸區域集合中至少包括m個傳輸區域，m為大於1的整數；
[0026]
第二選擇模塊，用於從所述傳輸配置集合中選擇n個傳輸區域，其中，1大於或等於n小於或等於m，n為整數；
[0027]
第二傳輸模塊，用於按照選擇的所述n個傳輸區域進行所述待發送的上行控制信息的傳輸。
[0028]
根據本發明的另一方面，還提供了一種上行控制信息傳輸裝置，包括：
[0029]
第三確定模塊，用於根據預先將上行控制信息劃分的組確定待發送的上行控制信息所屬的組，其中，每組信息分別對應一組傳輸配置集合，所述傳輸配置集合中包含一種或多種傳輸配置；
[0030]
第三選擇模塊，用於從所述待發送的上行控制信息所屬的組對應的傳輸配置集合中選擇傳輸配置；
[0031]
第三傳輸模塊，用於按照選擇的傳輸配置對所述待發送的上行控制信息進行傳輸。
[0032]
通過本技術，確定待發送的上行控制信息對應的傳輸配置集合，從所述傳輸配置集合中選擇傳輸配置，按照選擇的所述傳輸配置進行所述待發送的上行控制信息的傳輸，解決了相關技術中對信息的傳輸不能在保障魯棒性的同時又保障很高傳輸效率的問題，保障魯棒性的同時又保障很高傳輸效率。
附圖說明
[0033]
此處所說明的附圖用來提供對本技術的進一步理解，構成本技術的一部分，本技術的示意性實施例及其說明用於解釋本技術，並不構成對本技術的不當限定。在附圖中：
[0034]
圖1是根據本技術實施例的上行控制信息傳輸方法的流程圖一；
[0035]
圖2是根據本技術實施例的上行控制信息傳輸方法的流程圖二；
[0036]
圖3是根據本技術實施例的上行控制信息傳輸方法的流程圖三；
[0037]
圖4是根據本技術實施例的上行控制信息傳輸的配置指示方法的流程圖一；
[0038]
圖5是根據本技術實施例的上行控制信息傳輸的配置指示方法的流程圖二；
[0039]
圖6是根據本技術實施例的上行控制信息傳輸裝置的框圖一；
[0040]
圖7是根據本技術優選實施例的上行控制信息傳輸裝置的框圖一；
[0041]
圖8是根據本技術優選實施例的上行控制信息傳輸裝置的框圖二；
[0042]
圖9是根據本技術實施例的上行控制信息傳輸裝置的框圖二；
[0043]
圖10是根據本技術實施例的上行控制信息傳輸裝置的框圖三；
[0044]
圖11是根據本技術優選實施例的上行控制信息傳輸裝置的框圖三；
[0045]
圖12是根據本技術實施例的上行控制信息傳輸的配置指示裝置的框圖一；
[0046]
圖13是根據本技術實施例的上行控制信息傳輸的配置指示裝置的框圖二；
[0047]
圖14是根據本技術實施例的終端示意圖；
[0048]
圖15是根據本技術實施例的基站示意圖。
具體實施方式
[0049]
下文中將參考附圖並結合實施例來詳細說明本技術。需要說明的是，在不衝突的情況下，本技術中的實施例及實施例中的特徵可以相互組合。
[0050]
需要說明的是，本技術的說明書和權利要求書及上述附圖中的術語「第一」、「第二」等是用於區別類似的對象，而不必用於描述特定的順序或先後次序。
[0051]
實施例一
[0052]
在本實施例中提供了一種上行控制信息傳輸方法，圖1是根據本技術實施例的上行控制信息傳輸方法的流程圖一，如圖1所示，該流程包括如下步驟：
[0053]
步驟s102，確定待發送的上行控制信息對應的傳輸配置集合；
[0054]
步驟s104，從該傳輸配置集合中選擇傳輸配置；
[0055]
步驟s106，按照選擇的該傳輸配置進行該待發送的上行控制信息的傳輸。
[0056]
通過上述步驟，確定待發送的上行控制信息對應的傳輸配置集合，從該傳輸配置集合中選擇傳輸配置，按照選擇的該傳輸配置進行該待發送的上行控制信息的傳輸，解決了相關技術中對信息的傳輸不能在保障魯棒性的同時又保障很高傳輸效率的問題，保障魯棒性的同時又保障很高傳輸效率。
[0057]
優選地，確定該待發送的上行控制信息對應的傳輸配置集合包括：根據該待發送的上行控制信息的信息類型確定該傳輸配置集合；根據下行控制信令的指示確定該傳輸配置集合；或者根據上行或下行傳輸模式確定該傳輸配置集合。
[0058]
優選地，當傳輸配置集合中存在多種傳輸配置時，從該傳輸配置集合中選擇傳輸配置包括：根據該待發送的上行控制信息的信息類型從該傳輸配置集合中選擇傳輸配置；根據下行控制信令的指示從該傳輸配置集合中選擇傳輸配置；或者根據上行或下行傳輸模式從該傳輸配置集合中選擇傳輸配置。其中，該下行控制信令為物理層信令。
[0059]
優選地，當該待發送的上行控制信息包含應答信息時，確定該待發送的上行控制信息對應的傳輸配置集合包括：根據應答的對象確定傳輸配置集合，或者根據對應重傳的次數選擇傳輸配置；或者當該待發送的上行控制信息包含csi時，確定待發送的上行控制信息對應的傳輸配置集合包括：根據csi信息的類型確定傳輸配置集合。
[0060]
優選地，當根據應答的對象確定傳輸配置集合時，從該傳輸配置集合中選擇傳輸配置包括：根據應答的對象選擇傳輸配置；或者當根據csi信息的類型確定傳輸配置集合時，從該傳輸配置集合中選擇傳輸配置包括：根據csi信息的類型選擇傳輸配置。
[0061]
優選地，該上行控制信息包括以下至少之一：應答消息，調度請求消息，csi信息，發送方式切換請求信息，接收方式切換反饋信息，信息上報模式指示信息。
[0062]
優選地，該傳輸配置集合中的配置包括以下至少之一：一種或多種numerology的
配置，一種或多種發送碼序列集合的配置，一種或多種發送功率的配置，一種或多種發送次數的配置，一種或多種發送資源數目的配置，一種或多種發送資源粒度的配置，一種或多種調製方式的配置，一種或多種編碼方式的配置，一種或多種發送方式的配置，一種或多種接收方式的配置，一種或多種傳輸區域的配置。
[0063]
優選地，該numerology的配置包括以下至少之一：時域符號長度，子載波間隔，fft點數，子載波密度，cp長度，頻域保護帶，保護時間間隔gp；和/或
[0064]
該傳輸區域的配置包括：時域的傳輸區域配置和/或頻域傳輸區域配置；和/或
[0065]
該編碼方式的配置包括以下至少之一：碼率，編碼類型，聚合級別；和/或
[0066]
該發送方式的配置包括以下至少之一：發送波束的配置，發送天線的配置，發送扇區的配置，傳輸技術或模式的配置；和/或
[0067]
該接收方式的配置包括以下至少之一：接收波束配置，接收天線配置，接收扇區配置。
[0068]

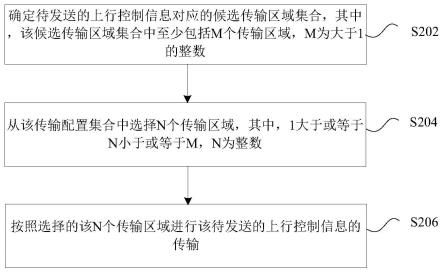

本技術實施例還提供了一種上行控制信息傳輸方法，圖2是根據本技術實施例的上行控制信息傳輸方法的流程圖二，如圖2所示，該流程包括如下步驟：
[0069]
步驟s202，確定待發送的上行控制信息對應的候選傳輸區域集合，其中，該候選傳輸區域集合中至少包括m個傳輸區域，m為大於1的整數；
[0070]
步驟s204，從該傳輸配置集合中選擇n個傳輸區域，其中，1大於或等於n小於或等於m，n為整數；
[0071]
步驟s206，按照選擇的該n個傳輸區域進行該待發送的上行控制信息的傳輸。
[0072]
通過上述步驟，確定待發送的上行控制信息對應的候選傳輸區域集合，其中，該候選傳輸區域集合中至少包括m個傳輸區域，m為大於1的整數；從該傳輸配置集合中選擇n個傳輸區域，其中，1大於或等於n小於或等於m，n為整數；按照選擇的該n個傳輸區域進行該待發送的上行控制信息的傳輸，解決了相關技術中對信息的傳輸不能在保障魯棒性的同時又保障很高傳輸效率的問題，保障魯棒性的同時又保障很高傳輸效率。
[0073]
優選地，該m個區域中至少存在兩個區域i和j，在該區域i，區域j上進行傳輸時，兩個區域之間存在發送功率偏置p，其中，該p由基站配置；和/或
[0074]
該m個區域中至少存在兩個區域i和j，在該區域i，區域j上進行傳輸時，區域i使用的發送波束是區域j的子集；和/或
[0075]
該m個區域中至少存在兩個區域i和j，在該區域i，區域j上進行傳輸時，區域i使用的發送天線是區域j的子集；和/或
[0076]
該m個區域中至少存在兩個區域i和j，在該區域i，區域j上進行傳輸時，區域i使用的發送扇區是區域j的子集；和/或
[0077]
該m個區域中至少存在兩個區域i和j，在該區域i，區域j上進行傳輸時，區域i使用的接收波束是區域j的子集；和/或
[0078]
該m個區域中至少存在兩個區域i和j，在該區域i，區域j上進行傳輸時，區域i使用的接收天線是區域j的子集；和/或
[0079]
該m個區域中至少存在兩個區域i和j，在該區域i，區域j上進行傳輸時，區域i使用的接收扇區是區域j的子集；和/或
[0080]
該m個區域中至少存在兩個區域i和j，在該區域i，區域j上進行傳輸時，區域i使用
的ofdm符號的cp長度小於區域j的ofdm符號的cp長度；和/或
[0081]
該m個區域中至少存在兩個區域i和j，在該區域i，區域j上進行傳輸時，區域i使用的子載波間隔小於區域j的子載波間隔長度；和/或
[0082]
該m個區域中至少存在兩個區域i和j，在該區域i，區域j上進行傳輸時，區域i的帶寬小於區域j的帶寬；和/或
[0083]
該m個區域中至少存在兩個區域i和j，在該區域i，區域j上進行傳輸時，區域i的ofdm符號數目小於區域j的ofdm符號數目；和/或
[0084]
該m個區域中至少存在兩個區域i和j，在該區域i對應的時域符號是區域j對應時域符號的子集；和/或
[0085]
該m個區域中至少存在兩個區域i和j，在該區域i佔用資源塊是區域j佔用資源塊的子集；和/或
[0086]
該m個區域中至少存在兩個區域i和j，在該區域i和區域j採用不同numerology參數；和/或
[0087]
該m個區域對應基站配置的m個子幀組；和/或
[0088]
該m個區域對應基站配置的m個資源塊組。
[0089]
優選地，該不同numerology參數包括以下至少之一：時域符號長度不同，子載波間隔不同，子載波密度不同，cp長度不同，頻域保護帶不同，保護時間間隔gp不同。
[0090]
優選地，該上行控制信息包括以下的一種或多種：應答消息，調度請求消息，csi信息，發送方式切換請求信息，接收方式切換反饋信息，信息上報模式指示信息。
[0091]
本技術實施例還提供了一種上行控制信息傳輸方法，圖3是根據本技術實施例的上行控制信息傳輸方法的流程圖三，如圖3所示，該流程包括如下步驟：
[0092]
步驟s302，根據預先將上行控制信息劃分的組確定待發送的上行控制信息所屬的組，其中，每組信息分別對應一組傳輸配置集合，該傳輸配置集合中包含一種或多種傳輸配置；
[0093]
步驟s304，從該待發送的上行控制信息所屬的組對應的傳輸配置集合中選擇傳輸配置；
[0094]
步驟s306，按照選擇的傳輸配置對該待發送的上行控制信息進行傳輸。
[0095]
通過上述步驟，根據預先將上行控制信息劃分的組確定待發送的上行控制信息所屬的組，其中，每組信息分別對應一組傳輸配置集合，該傳輸配置集合中包含一種或多種傳輸配置；從該待發送的上行控制信息所屬的組對應的傳輸配置集合中選擇傳輸配置；按照選擇的傳輸配置對該待發送的上行控制信息進行傳輸，解決了相關技術中對信息的傳輸不能在保障魯棒性的同時又保障很高傳輸效率的問題，保障魯棒性的同時又保障很高傳輸效率。
[0096]
優選地，該方法還包括：根據該上行控制信息的類型將該信息劃分為x組，x為大於或等於1的整數。
[0097]
優選地，該上行控制信息包括以下的一種或多種：應答消息，調度請求消息，csi信息，發送方式切換請求信息，接收方式切換反饋信息，信息上報模式指示信息。
[0098]
優選地，該csi信息至少包括：信道質量cqi，預編碼指示信息pmi，信道的秩信息ri，測量導頻選擇信息cri，埠選擇信息，波束指示/索引bi。
[0099]
優選地，當x為2時，將該上行控制信息劃分為兩組，其中，
[0100]
第一組包括：調度請求消息、應答消息、bi、cri、ri、發送方式切換請求信息、接收方式切換反饋信息、信息上報模式指示信息中的一種或多種，第二組包括：cqi、pmi中的一種或多種；或者
[0101]
第一組包括：調度請求消息、應答消息、bi、cri、ri、發送方式切換請求信息、接收方式切換反饋信息、信息上報模式指示信息、第一pmi中的一種或多種，第二組包括：cqi、第二pmi中的一種或多種；或者
[0102]
第一組包括：調度請求消息、應答消息、發送方式切換請求信息、接收方式切換反饋信息、信息上報模式指示信息中的一種或多種，第二組包括csi信息中的一種或多種；或者
[0103]
第一組包括：調度請求消息、發送方式切換請求信息、接收方式切換反饋信息、信息上報模式指示信息中的一種或多種，第二組包括應答消息、csi信息中的一種或多種。
[0104]
優選地，該第二組對應的發送功率小於或等於第一組對應的發送功率；和/或
[0105]
該第二組對應的發送扇區數目小於或等於第一組對應的發送扇區數目；和/或
[0106]
該第二組對應的發送天線數目小於或等於第一組對應的發送天線數目；和/或
[0107]
該第二組對應的發送波束數目小於或等於第一組對應的發送波束數目；和/或
[0108]
該第二組的發送帶寬小於或等於第一組的發送帶寬；和/或
[0109]
該第二組的發送符號數小於或等於第一組的發送符號數目；和/或
[0110]
該第二組的發送資源塊小於或等於第一組的發送資源塊；和/或
[0111]
該第二組的候選傳輸技術集合是第一組候選傳輸集合的子集。
[0112]
優選地，該第二組發送扇區是第一組發送扇區的子集；和/或
[0113]
該第二組發送天線是第一組發送天線的子集；和/或
[0114]
該第二組發送波束是第一組發送波束的子集；和/或
[0115]
該第二組發送符號集合是第一組發送符號集合的子集；和/或
[0116]
該第二組發送資源塊集合是第一組發送資源塊集合的子集。
[0117]
本技術實施例還提供了一種上行控制信息傳輸的配置指示方法，圖4是根據本技術實施例的上行控制信息傳輸的配置指示方法的流程圖一，如圖4所示，該流程包括如下步驟：
[0118]
步驟s402，確定待發送的上行控制信息的傳輸配置；
[0119]
步驟s404，發送下行物理層控制信息；其中，該下行控制信息用於指示預定時間內的該待發送的上行控制信息的傳輸配置。
[0120]
優選地，該傳輸配置包括以下至少之一：numerology的配置，發送碼序列集合的配置，發送功率的配置，發送次數的配置，發送資源數目的配置，發送資源粒度的配置，調製方式的配置，編碼方式的配置，發送方式的配置，接收方式的配置，傳輸區域的配置。
[0121]
優選地，該numerology的配置包括以下至少之一：時域符號長度，子載波間隔，fft點數，子載波密度，cp長度，頻域保護帶，保護時間間隔gp；
[0122]
該傳輸區域的配置包括：時域的傳輸區域配置和/或頻域傳輸區域配置；
[0123]
編碼方式的配置包括以下至少之一：碼率，編碼類型，聚合級別；
[0124]
該發送方式的配置包括以下至少之一：發送波束的配置；發送天線的配置；發送扇
區的配置；傳輸技術/模式的配置；
[0125]
該接收方式的配置包括以下至少之一：接收波束配置，接收天線配置，接收扇區配置。
[0126]
優選地，該上行控制信息包括以下一種或多種：應答消息，調度請求消息，csi信息，發送方式切換請求信息，接收方式切換反饋信息，信息上報模式指示信息。
[0127]
本技術實施例還提供了一種上行控制信息傳輸的配置指示方法，圖5是根據本技術實施例的上行控制信息傳輸的配置指示方法的流程圖二，如圖5所示，該流程包括如下步驟：
[0128]
步驟s502，確定待發送的上行控制信息的傳輸配置；
[0129]
步驟s504，發送上行控制信息，其中，該上行控制信息用於指示預定時間內的該待發送的上行控制信息的傳輸配置。
[0130]
優選地，該傳輸配置包括以下至少之一：numerology的配置，發送碼序列集合的配置，發送功率的配置，發送次數的配置，發送資源數目的配置，發送資源粒度的配置，調製方式的配置，編碼方式的配置，發送方式的配置，接收方式的配置，傳輸區域的配置。
[0131]
優選地，該numerology的配置包括以下至少之一：時域符號長度，子載波間隔，fft點數，子載波密度，cp長度,頻域保護帶，保護時間間隔gp；
[0132]
該傳輸區域的配置包括：時域的傳輸區域配置和/或頻域傳輸區域配置；
[0133]
編碼方式的配置包括以下至少之一：碼率，編碼類型，聚合級別；
[0134]
該發送方式的配置包括以下至少之一：發送波束的配置，發送天線的配置，發送扇區的配置，傳輸技術/模式的配置；
[0135]
該接收方式的配置包括以下至少之一：接收波束配置，接收天線配置，接收扇區配置。
[0136]
優選地，該上行控制信息包括以下一種或多種：應答消息，調度請求消息，csi信息，發送方式切換請求信息，接收方式切換反饋信息，信息上報模式指示信息。
[0137]
對於上行，終端需要向基站反饋一些基站不知道的信息以及一些終端發起的請求消息，比如以下一些類型的信息：
[0138]
應答消息:主要有ack,nack幾種狀態，用於應答之前發送的控制消息或數據塊，對於數據塊，一般來說是收到並解碼正確了反饋ack,收到未解碼正確反饋nack,如果沒收到則不反饋，對於控制信息，有三種情況，一種是與數據信道一樣，收到並解碼正確了反饋ack,收到未解碼正確反饋nack,第二種是只在收到並解碼正確了反饋ack,其餘情況不反饋,第三種是只在收到並解碼不正確情況反饋nack,其餘情況不反饋；
[0139]
調度請求消息：主要用於ue向基站發起調度請求；
[0140]
csi信息：csi是一個統稱，包括了很多類型的csi，比如信道的矩陣的量化信息，信道的特徵矢量的量化信息，信道質量cqi，幹擾測量結果等等，還有預編碼指示信息pmi，信道的秩信息ri，預編碼層數反饋信息，測量導頻選擇信息cri，埠選擇信息，測量資源位置指示信息，波束反饋信息等等；
[0141]
除了傳統的的一些上報的控制信息外，本技術中還考慮了一些新的上報信息用於提升傳輸的魯棒性及性能，主要包括以下幾類：
[0142]
發送方式切換請求信息：主要是終端用於請求基站切換發送方式，發送方式包括
發送節點，發送波束，傳輸技術，發送天線，發送扇區等等
[0143]
接收方式切換反饋信息：主要是終端用於告知基站切換接收方式，發送方式包括發送接收波束，接收天線，接收扇區等等
[0144]
信息上報模式指示信息:主要用於指示後續的信息上報內容；
[0145]
在後續的實施例中，主要說明如何採用一些更靈活更高效的傳輸技術來上報以上的一些信息。
[0146]
實施例2
[0147]
本技術實施例還提供了一種上行控制信息傳輸裝置，圖6是根據本技術實施例的上行控制信息傳輸裝置的框圖一，如圖6所示，包括：
[0148]
第一確定模塊62，用於確定待發送的上行控制信息對應的傳輸配置集合；
[0149]
第一選擇模塊64，用於從該傳輸配置集合中選擇傳輸配置；
[0150]
第一傳輸模塊66，用於按照選擇的該傳輸配置進行該待發送的上行控制信息的傳輸。
[0151]
圖7是根據本技術優選實施例的上行控制信息傳輸裝置的框圖一，如圖7所示，該第一確定模塊62包括：
[0152]
第一確定單元72，用於根據該待發送的上行控制信息的信息類型確定該傳輸配置集合；或者，根據下行控制信令的指示確定該傳輸配置集合；或者，根據上行或下行傳輸模式確定該傳輸配置集合。
[0153]
優選地，該第一選擇模塊64，還用於當傳輸配置集合中存在多種傳輸配置時，根據該待發送的上行控制信息的信息類型從該傳輸配置集合中選擇傳輸配置；根據下行控制信令的指示從該傳輸配置集合中選擇傳輸配置；或者根據上行或下行傳輸模式從該傳輸配置集合中選擇傳輸配置。
[0154]
圖8是根據本技術優選實施例的上行控制信息傳輸裝置的框圖二，如圖8所示，該第一確定模塊62包括：
[0155]
第二確定單元82，用於當該待發送的上行控制信息包含應答信息時，根據應答的對象確定傳輸配置集合；或者，根據對應重傳的次數選擇傳輸配置；或者，
[0156]
當該待發送的上行控制信息包含信道狀態信息csi時，根據csi信息的類型確定傳輸配置集合。
[0157]
優選地，該第一選擇模塊64，還用於當根據應答的對象確定傳輸配置集合時，根據應答的對象選擇傳輸配置；或者當根據csi信息的類型確定傳輸配置集合時，從該傳輸配置集合中選擇傳輸配置包括：根據csi信息的類型選擇傳輸配置。
[0158]
本技術實施例還提供了一種上行控制信息傳輸裝置，圖9是根據本技術實施例的上行控制信息傳輸裝置的框圖二，如圖7所示，包括：
[0159]
第二確定模塊92，用於確定待發送的上行控制信息對應的候選傳輸區域集合，其中，該候選傳輸區域集合中至少包括m個傳輸區域，m為大於1的整數；
[0160]
第二選擇模塊94，用於從該傳輸配置集合中選擇n個傳輸區域，其中，1大於或等於n小於或等於m，n為整數；
[0161]
第二傳輸模塊96，用於按照選擇的該n個傳輸區域進行該待發送的上行控制信息的傳輸。
[0162]
優選地，該m個區域中至少存在兩個區域i和j，在該區域i，區域j上進行傳輸時，兩個區域之間存在發送功率偏置p，其中，該p由基站配置；和/或
[0163]
該m個區域中至少存在兩個區域i和j，在該區域i，區域j上進行傳輸時，區域i使用的發送波束是區域j的子集；和/或
[0164]
該m個區域中至少存在兩個區域i和j，在該區域i，區域j上進行傳輸時，區域i使用的發送天線是區域j的子集；和/或
[0165]
該m個區域中至少存在兩個區域i和j，在該區域i，區域j上進行傳輸時，區域i使用的發送扇區是區域j的子集；和/或
[0166]
該m個區域中至少存在兩個區域i和j，在該區域i，區域j上進行傳輸時，區域i使用的接收波束是區域j的子集；和/或
[0167]
該m個區域中至少存在兩個區域i和j，在該區域i，區域j上進行傳輸時，區域i使用的接收天線是區域j的子集；和/或
[0168]
該m個區域中至少存在兩個區域i和j，在該區域i，區域j上進行傳輸時，區域i使用的接收扇區是區域j的子集；和/或
[0169]
該m個區域中至少存在兩個區域i和j，在該區域i，區域j上進行傳輸時，區域i使用的ofdm符號的cp長度小於區域j的ofdm符號的cp長度；和/或
[0170]
該m個區域中至少存在兩個區域i和j，在該區域i，區域j上進行傳輸時，區域i使用的子載波間隔小於區域j的子載波間隔長度；和/或
[0171]
該m個區域中至少存在兩個區域i和j，在該區域i，區域j上進行傳輸時，區域i的帶寬小於區域j的帶寬；和/或
[0172]
該m個區域中至少存在兩個區域i和j，在該區域i，區域j上進行傳輸時，區域i的ofdm符號數目小於區域j的ofdm符號數目；和/或
[0173]
該m個區域中至少存在兩個區域i和j，在該區域i對應的時域符號是區域j對應時域符號的子集；和/或
[0174]
該m個區域中至少存在兩個區域i和j，在該區域i佔用資源塊是區域j佔用資源塊的子集；和/或
[0175]
該m個區域中至少存在兩個區域i和j，在該區域i和區域j採用不同numerology參數；和/或
[0176]
該m個區域對應基站配置的m個子幀組；和/或
[0177]
該m個區域對應基站配置的m個資源塊組。
[0178]
本技術實施例還提供了一種上行控制信息傳輸裝置，圖10是根據本技術實施例的上行控制信息傳輸裝置的框圖三，如圖10所示，包括：
[0179]
第三確定模塊102，用於根據預先將上行控制信息劃分的組確定待發送的上行控制信息所屬的組，其中，每組信息分別對應一組傳輸配置集合，該傳輸配置集合中包含一種或多種傳輸配置；
[0180]
第三選擇模塊104，用於從該待發送的上行控制信息所屬的組對應的傳輸配置集合中選擇傳輸配置；
[0181]
第三傳輸模塊106，用於按照選擇的傳輸配置對該待發送的上行控制信息進行傳輸。
[0182]
圖11是根據本技術優選實施例的上行控制信息傳輸裝置的框圖三，如圖11所示，該裝置還包括：
[0183]
分組模塊112，用於將該上行控制信息劃分為兩組，其中，
[0184]
第一組包括：調度請求消息、應答消息、bi、cri、ri、發送方式切換請求信息、接收方式切換反饋信息、信息上報模式指示信息中的一種或多種，第二組包括：cqi、pmi中的一種或多種；或者
[0185]
第一組包括：調度請求消息、應答消息、bi、cri、ri、發送方式切換請求信息、接收方式切換反饋信息、信息上報模式指示信息、第一pmi中的一種或多種，第二組包括：cqi、第二pmi中的一種或多種；或者
[0186]
第一組包括：調度請求消息、應答消息、發送方式切換請求信息、接收方式切換反饋信息、信息上報模式指示信息中的一種或多種，第二組包括：csi信息中的一種或多種；或者
[0187]
第一組包括：調度請求消息、發送方式切換請求信息、接收方式切換反饋信息、信息上報模式指示信息中的一種或多種，第二組包括：應答消息、csi信息中的一種或多種。
[0188]
本技術實施例還提供了一種上行控制信息傳輸的配置指示裝置，圖12是根據本技術實施例的上行控制信息傳輸的配置指示裝置的框圖一，如圖12所示，包括：
[0189]
第四確定模塊122，用於確定待發送的上行控制信息的傳輸配置；
[0190]
第一發送模塊124，用於發送下行物理層控制信息；其中，該下行控制信息用於指示預定時間內的該待發送的上行控制信息的傳輸配置。
[0191]
優選地，所述傳輸配置包括以下至少之一：numerology的配置，發送碼序列集合的配置，發送功率的配置，發送次數的配置，發送資源數目的配置，發送資源粒度的配置，調製方式的配置，編碼方式的配置，發送方式的配置，接收方式的配置，傳輸區域的配置。
[0192]
本技術實施例還提供了一種上行控制信息傳輸的配置指示裝置，圖13是根據本技術實施例的上行控制信息傳輸的配置指示裝置的框圖二，如圖13所示，包括：
[0193]
第五確定模塊132，用於確定待發送的上行控制信息的傳輸配置；
[0194]
第二發送模塊134，用於發送上行控制信息，其中，該上行控制信息用於指示預定時間內的該待發送的上行控制信息的傳輸配置。
[0195]
優選地，所述傳輸配置包括以下至少之一：numerology的配置，發送碼序列集合的配置，發送功率的配置，發送次數的配置，發送資源數目的配置，發送資源粒度的配置，調製方式的配置，編碼方式的配置，發送方式的配置，接收方式的配置，傳輸區域的配置。
[0196]
本技術實施例還提供了一種終端，圖14是根據本技術實施例的終端示意圖，如圖14所示，該終端包括處理器1402以及存儲有所述處理器可執行指令的存儲器1404，當所述指令被處理器執行時，執行如下操作：
[0197]
確定待發送的上行控制信息對應的傳輸配置集合，從所述傳輸配置集合中選擇傳輸配置，按照選擇的所述傳輸配置進行所述待發送的上行控制信息的傳輸；或者，
[0198]
確定待發送的上行控制信息對應的候選傳輸區域集合，其中，所述候選傳輸區域集合中至少包括m個傳輸區域，m為大於1的整數；從所述傳輸配置集合中選擇n個傳輸區域，其中，1大於或等於n小於或等於m，n為整數；按照選擇的所述n個傳輸區域進行所述待發送的上行控制信息的傳輸；或者，
[0199]
根據預先將上行控制信息劃分的組確定待發送的上行控制信息所屬的組，其中，每組信息分別對應一組傳輸配置集合，所述傳輸配置集合中包含一種或多種傳輸配置；從所述待發送的上行控制信息所屬的組對應的傳輸配置集合中選擇傳輸配置；按照選擇的傳輸配置對所述待發送的上行控制信息進行傳輸。
[0200]
優選地，所述處理器，還用於執行執行如下操作：根據所述待發送的上行控制信息的信息類型確定所述傳輸配置集合；或者，根據下行控制信令的指示確定所述傳輸配置集合；或者，根據上行或下行傳輸模式確定所述傳輸配置集合。
[0201]
本技術實施例還提供了一種基站，圖15是根據本技術實施例的基站示意圖，如圖15所示，該基站包括處理器1502以及存儲有所述處理器可執行指令的存儲器1504，當所述指令被處理器執行時，執行如下操作：
[0202]
確定待發送的上行控制信息的傳輸配置；
[0203]
發送下行物理層控制信息；其中，所述下行控制信息用於指示預定時間內的所述待發送的上行控制信息的傳輸配置。
[0204]
優選地，所述傳輸配置包括以下至少之一：numerology的配置，發送碼序列集合的配置，發送功率的配置，發送次數的配置，發送資源數目的配置，發送資源粒度的配置，調製方式的配置，編碼方式的配置，發送方式的配置，接收方式的配置，傳輸區域的配置。
[0205]
本技術實施例還提供了一種終端，包括處理器以及存儲有所述處理器可執行指令的存儲器，當所述指令被處理器執行時，執行如下操作：
[0206]
確定待發送的上行控制信息的傳輸配置；
[0207]
發送上行控制信息，其中，所述上行控制信息用於指示預定時間內的所述待發送的上行控制信息的傳輸配置。
[0208]
優選地，所述傳輸配置包括以下至少之一：numerology的配置，發送碼序列集合的配置，發送功率的配置，發送次數的配置，發送資源數目的配置，發送資源粒度的配置，調製方式的配置，編碼方式的配置，發送方式的配置，接收方式的配置，傳輸區域的配置。
[0209]
實施例3
[0210]
本技術的實施例還提供了一種存儲介質。可選地，在本實施例中，上述存儲介質可以被設置為存儲用於執行以下步驟的程序代碼：
[0211]
步驟s11，確定待發送的上行控制信息對應的傳輸配置集合；
[0212]
步驟s12，從所述傳輸配置集合中選擇傳輸配置；
[0213]
步驟s13，按照選擇的所述傳輸配置進行所述待發送的上行控制信息的傳輸；或者，
[0214]
步驟s21，確定待發送的上行控制信息對應的候選傳輸區域集合，其中，所述候選傳輸區域集合中至少包括m個傳輸區域，m為大於1的整數；
[0215]
步驟s22，從所述傳輸配置集合中選擇n個傳輸區域，其中，1大於或等於n小於或等於m，n為整數；
[0216]
步驟s23，按照選擇的所述n個傳輸區域進行所述待發送的上行控制信息的傳輸；或者，
[0217]
步驟s31，根據預先將上行控制信息劃分的組確定待發送的上行控制信息所屬的組，其中，每組信息分別對應一組傳輸配置集合，所述傳輸配置集合中包含一種或多種傳輸
配置；
[0218]
步驟s32，從所述待發送的上行控制信息所屬的組對應的傳輸配置集合中選擇傳輸配置；
[0219]
步驟s33，按照選擇的傳輸配置對所述待發送的上行控制信息進行傳輸。
[0220]
可選地，在本實施例中，上述存儲介質可以包括但不限於：u盤、只讀存儲器(rom，read-only memory)、隨機存取存儲器(ram，random access memory)、移動硬碟、磁碟或者光碟等各種可以存儲程序代碼的介質。
[0221]
可選地，本實施例中的具體示例可以參考上述實施例及可選實施方式中所描述的示例，本實施例在此不再贅述。
[0222]
實施例4
[0223]
步驟101：確定第一類信息；第一類信息包括前面提及的應答消息；調度請求消息；csi信息；發送方式切換請求信息；接收方式切換反饋信息；信息上報模式指示信息；
[0224]
終端在每個時刻需要根據當前的反饋模式，基站的觸發信令，與基站的一些約定判斷需要上報的信息的內容，同一時刻可以只存在一種類型第一類信息需要上報，也可以存在多種類型的第一類信息信息需要上報，多種信息需要上報時可以合併後上報，也可以分別上報。
[0225]
步驟102：確定第一類信息對應的傳輸配置集合；
[0226]
第一類信息可以對應不同的傳輸配置集合，該傳輸配置集合中的傳輸配置用於第一類信息的傳輸；具體的傳輸配置包括的一些參數類型在後面的實施例介紹。
[0227]
有幾種方式確定第一類信息對應的傳輸配置集合：一種方式是先預先約定好第一類信息對應的傳輸配置集合是什麼；另外一種方式是需要基站的配置信令對傳輸配置集合進行信令配置；如果基站發送了配置集合指示信令，終端需要根據配置信令的指示進行確定這個集合是什麼，不同的終端可以配置不同的傳輸配置集合；不同的上行或下行傳輸模式可以對應不同的傳輸配置集合的約定或配置，因此不管是預先約定還是需要基站信令指示的情況，終端需要結合上行或下行的傳輸模式來確定傳輸配置集合；不同的第一類信息的包含的信息類型可能對應不同的傳輸配置集合的約定或配置，因此不管是預先約定還是需要基站信令指示的情況，終端需要結合第一類信息的包含的信息類型來確定傳輸配置集合。
[0228]
需要說明的是，這裡第一信息類型為應答消息時，應答對象不同也應該被認為是不同的類型，比如數據的應答消息和控制的應答消息可能對應不同的傳輸配置集合。
[0229]
需要說明的是，這裡第一信息類型為csi時，csi信息子類型的不同也應該被認為是不同的類型，比如cri,ri,pmi,cqi可能對應不同的傳輸配置集合。
[0230]
對於應答消息，如果應答的對象是首傳數據可能與應答數據是重傳數據時的傳輸配置集合不同；因此不管是預先約定還是需要基站信令指示的情況，終端需要結合應答數據是首選還是重傳，如果是重傳的話是第幾次重傳，來確定傳輸配置集合。
[0231]
較佳的不同的傳輸配置集合是不同的，這樣可以預先根據第一類信息的類型的特點預先不同的集合，一般來說非常重要的信息及發送頻率很低的信息可以考慮高魯棒性的傳輸配置；一般重要性的信息考慮較魯棒的傳輸配置及傳輸效率較高的傳輸配置；這裡需要說明的是，越魯棒說明需要更多的資源，包括時域頻域空域碼域以及功率等方面的資源，
而傳輸效率高則是以較少的資源將信息傳送成功。
[0232]
步驟103：從所述傳輸配置集合中選擇傳輸配置；
[0233]
如果基站發送了配置選擇指示信令，終端需要根據配置選擇指示信令的指示在集合中進行選擇；該信令較佳的為物理層控制信令，可以快速的進行配置的切換，在配置集合中進行靈活的選擇。還有一種情況是沒有指示信令，這種情況由終端可以自行靈活選擇，不同的終端可以在集合中選擇不同的傳輸配置。或者終端根據傳輸模式、第一類信息中包含的信息類型、應答的對象、應答信息的重傳次數等進行選擇，不同的上行或下行傳輸模式可以在集合中選擇不同的傳輸配置，不同的第一類信息的包含的信息類型可以在集合中選擇不同的傳輸配置。
[0234]
需要說明的是，這裡第一信息類型為應答消息時，應答對象不同也應該被認為是不同的類型，比如數據的應答消息和控制的應答消息可能對應不同的傳輸配置選擇。
[0235]
需要說明的是，這裡第一信息類型為csi時，csi信息子類型的不同也應該被認為是不同的類型，比如cri,ri,pmi,cqi可能對應不同的傳輸配置選擇。
[0236]
對於應答消息，如果應答的對象是首傳數據可能與應答數據是重傳數據時的傳輸配置選擇不同；因此不管是預先約定還是需要基站信令指示的情況，終端需要結合應答數據是首選還是重傳，如果是重傳的話是第幾次重傳，來確定傳輸配置選擇；如果對應的傳輸配置集合只包含一種配置，則直接使用這種配置。
[0237]
步驟104：按照所述選擇的傳輸配置進行所述第一類信息的傳輸；
[0238]
實施例5
[0239]
終端可以根據第一類信息的包含的信息類型確定所述傳輸配置集合，具體的傳輸配置類型後面的實施例進行介紹；這個集合的具體確定方式可以參考實施例1中提到的方式。
[0240]
一種情況是一種第一類信息的類型對應一個傳輸配置的集合，如表2所示。
[0241]
表2
[0242]「調度請求消息」傳輸配置11，傳輸配置12控制信息的「應答消息」傳輸配置21，傳輸配置22數據信息的「應答消息」傳輸配置31，傳輸配置32「發送方式切換請求信息」傳輸配置41，傳輸配置42「接收方式切換請求信息」傳輸配置51，傳輸配置52「信息上報模式指示信息」傳輸配置61，傳輸配置62
[0243]
這裡僅僅列舉了對應多種配置的情況，也可以是一種第一類信息類型只對應一種配置；也可以是部分第一類信息類型只對應一種配置，部分第一類信息類型對應多種配置。
[0244]
還有一種情況是，對第一類信息進行分組，每組對應一個傳輸配置集合；有幾種方式對傳輸配置集合進行分組。
[0245]
第一種較佳的分組方式為：第一組包括「調度請求消息」,「應答消息」,「bi」「cri」,「ri」，「發送方式切換請求信息」，「接收方式切換請求信息」「信息上報模式指示信息」中的一種或多種,第二組包括「cqi」，「pmi」中的一種或多種，如表3所示。
[0246]
表3
[0247][0248]
如果是多個pmi的反饋，包括一個長周期，寬帶反饋的第一pmi，一個短周期子帶反饋的第二pmi，此時的分組方式如表4所示。
[0249]
表4
[0250][0251]
第二種較佳的分組方式為：第一組包括「調度請求消息」,「應答消息」，「發送方式切換請求信息」，「接收方式切換請求信息」「信息上報模式指示信息」中的一種或多種,另外一組包括csi信息中的一種或多種，如表5所示。
[0252]
表5
[0253][0254]
第三種較佳的分組方式為：第一組包括「調度請求消息」,「發送方式切換請求信息」，「接收方式切換請求信息」「信息上報模式指示信息」中的一種或多種,另外一組包括「應答消息」，「csi信息」中的一種或多種，如表6所示。
[0255]
表6
[0256][0257]
除了上面提到的分為兩組的方式，也可以容易的擴展到分為更多組的方式，一些具有相似重要程度及發送頻率的信息可以被分成一組。每個組可以對應一個傳輸配置集合，一個傳輸配置中包含一套或多套的傳輸配置；不同的組因為特點不同因此對應的傳輸配置集合可以是不同的。
[0258]
實施例6
[0259]
本實施例主要用於說明傳輸配置集合中包含的一些配置類型，這些配置類型主要包括：
[0260]
一種或者多種numerology的配置：
[0261]
在一般的基於ofdm的無線通信系統中，其基本的傳輸參數主要包括以下的一些類別：
[0262]
時域符號長度：是指一個ofdm符號的長度；調製符號被承載在m個ofdm子載波上，這些子載波變換到時域就會構成一個時域樣點，加上保護間隔之後會形成時域ofdm符號；一般來說ofdm符號的長度與頻域的子載波數目及間隔有關係，相同帶寬下，子載波數目越多間隔越小，ofdm符號長度越長；或者可以描述為，相同子載波間隔的情況下，子載波數目越多ofdm符號長度越長；反之亦然；
[0263]
子載波數目：是指同一ofdm符號對應在頻域承載調製符號的子載波個數；
[0264]
子載波間隔：子載波與子載波之間中心頻率的間隔，一般來說為了保持正交性，子載波間隔越小需要的波形要求越高，時域上的加窗越長，因此時域符號越長，反之亦然；
[0265]
頻域保護帶：信息傳輸時一般會留出兩邊的一些帶寬作為保護帶，比如現在的lte系統20mhz的帶寬下實際上只使用了100個rb(資源塊)的話，只佔用了1200個子載波共18mhz的帶寬，那麼意味著留出了2mhz的保護帶，一般是留在帶寬的兩側，主要防止其他無線通信系統發送信息時的帶外洩露對性能的影響；
[0266]
循環前綴cp；通常是指頻域信號轉換到時域後形成的一些時域樣點要在前面加一些前綴，該前綴一般為是一串時域樣點中後面一部分樣點的拷貝。比如給一串信號0,1,2,3,4,5,6,7,8,9加上長度為4的循環前綴就是6,7,8,9,0,1,2,3,4,5,6,7,8,9；
[0267]
時域保護間隔gp：存在rf預編碼時由一個預編碼切換到另外一個預編碼需要一定的處理時間，因此也需要類似的保護間隔，在一些其他的地方也有類似的保護間隔概念，各種保護間隔在本技術中均被認為屬於基本傳輸參數的一種。
[0268]
fft點數：一般與基帶的子載波數目及帶寬有關係，但不完全等於有效子載波數目，比如，對於一個20mhz/10mhz的lte系統，我們分別採用2048點和1024點，但有效子載波數目只有1200和600個。
[0269]
本技術中，可以採用一套或多套numerology參數，每套基本參數配置包含的類型
可以是前面提到的這些類型中的一種多種；
[0270]
一種或多種傳輸區域的配置；
[0271]
這裡的傳輸區域的配置包括：時域的傳輸區域配置，比如在哪個子幀組上；哪個時隙組上；哪個ofdm符號組上等。還包括頻域傳輸區域配置：比如在哪些子載波組上；也可以是二者的結合，比如是哪些子幀的哪些rb組上；多種傳輸區域的話就是定義多個時頻資源區域的集合；這些區域可以預先配置的。
[0272]
一種或多種發送碼序列集合的配置；
[0273]
碼序列也是一種資源，因此哪些碼序列可用也是一種候選傳輸資源的配置，可以被認為是一種傳輸配置。
[0274]
一種或多種發送功率的配置；
[0275]
一種或多種發送次數的配置；
[0276]
一些信息可以是連續的重複發送以獲得更高的魯棒性，發送的次數屬於一種傳輸配置。
[0277]
一種或多種發送資源數目配置；
[0278]
發送資源的數目不同魯棒性不同，使用更大的資源數目發送以獲得更高的魯棒性，發送的資源數目屬於一種傳輸配置。
[0279]
一種或多種發送資源粒度配置；
[0280]
一種或多種調製方式配置，包括bpsk,qpsk等還有一些其他調製方式；
[0281]
一種或多種編碼方式配置，包括：碼率,編碼類型,控制信息的聚合級別；
[0282]
一種或多種發送方式的配置，包括：發送波束的配置；發送天線的配置；發送扇區的配置；傳輸技術/模式的配置；
[0283]
一種或多種接收方式的配置，包括：接收波束配置；接收天線配置；接收扇區配置。
[0284]
實施例7
[0285]
步驟201：確定第一類信息
[0286]
第一類信息包括前面提及的應答消息；調度請求消息；csi信息；發送方式切換請求信息；接收方式切換反饋信息；信息上報模式指示信息；
[0287]
終端在每個時刻需要根據當前的反饋模式，基站的觸發信令，與基站的一些約定判斷需要上報的信息的內容，同一時刻可以只存在一種類型第一類信息需要上報，也可以存在多種類型的第一類信息信息需要上報，多種信息需要上報時可以合併後上報，也可以分別上報。
[0288]
步驟202：確定所述第一類信息對應的候選傳輸區域集合；
[0289]
候選傳輸區域集合中至少包含m個傳輸區域；m》1，為整數；
[0290]
這個傳輸區域集合可以是預先約定或配置確定的；由於傳輸區域集合也是傳輸配置集合的一種表現形式，因此可以參考實施例1；
[0291]
步驟203：從所述傳輸區域集合中選擇傳輸區域；1《＝n《＝m，n為整數；
[0292]
由於傳輸區域也是傳輸配置的一種類型的配置，因此可以參考實施例1；
[0293]
步驟204：在所述選擇的n個區域上進行第一類信息的傳輸；
[0294]
較佳的，為了提供多種發送功率以適應不同第一信息、不同終端、不同鏈路質量情況的傳輸需求，所述m個區域中至少存在兩個區域i和j，在所述區域i，區域j上進行傳輸時，
兩個區域之間存在發送功率偏置p；其中，所述p可以由基站配置；
[0295]
較佳的，為了提供多種發送功率以適應不同第一信息、不同終端、不同鏈路質量情況的傳輸需求，所述m個區域中至少存在兩個區域i和j，在所述區域i,區域j上進行傳輸時，區域i使用的發送波束是區域j的子集，區域i使用的發送天線是區域j的子集，區域i使用的發送扇區是區域j的子集，區域i使用的接收波束是區域j的子集，區域i使用的接收天線是區域j的子集，區域i使用的接收扇區是區域j的子集，區域i使用的ofdm符號的cp長度小於區域j的ofdm符號的cp長度，區域i使用的子載波間隔小於區域j的子載波間隔長度，區域i的帶寬小於區域j的帶寬，或者，區域i的ofdm符號數目小於區域j的ofdm符號數目。
[0296]
較佳的，為了提供多種發送功率以適應不同第一信息、不同終端、不同鏈路質量情況的傳輸需求，所述m個區域中至少存在兩個區域i和j，在所述區域i對應的時域符號是是區域j對應時域符號的子集，在所述區域i佔用資源塊是區域j佔用資源塊的子集，或者，在所述區域i和區域j採用不同numerology參數，其中，該不同numerology參數包括：時域符號長度不同；子載波間隔不同；子載波密度不同；cp長度不同；頻域保護帶不同；保護時間間隔gp不同。
[0297]
較佳的，所述m個區域對應基站配置的m個子幀組或者所述m個區域對應基站配置的m個資源塊組。
[0298]
實施例8
[0299]
步驟301：根據信息類型將第一類信息劃分為m組；所述每組第一類信息分別對應一組傳輸配置集合；傳輸配置集合中包含一種或多種傳輸配置；m》＝1，為整數。
[0300]
步驟302：確定待發送的第一類信息所屬的組；並從與該組對應的傳輸配置集合中選擇的傳輸配置；
[0301]
步驟303：按照選擇的傳輸配置發送所述第一類信息；
[0302]
前面實施例2已經對分組方式進行了一些介紹，那麼不同的信息可以分在不同的組以對應不同的傳輸中配合集合，或傳輸配置配置選擇，可以實現以下的一些分組效果包括：
[0303]
第一pmi分在第一組，第二pmi分在第二組；
[0304]「bi」分在第一組，pmi和/或cqi分在第二組；
[0305]「ri」分在第一組，pmi和/或cqi分在第二組；
[0306]「cri」分在第一組，pmi和/或cqi分在第二組；
[0307]「應答消息」分在第一組pmi和/或cqi分在第二組；
[0308]「應答消息」分在第一組，csi分在第二組；
[0309]「調度請求消息」分在第一組，csi和/或應答消息分在第二組；
[0310]「發送方式切換請求信息」分在第一組，csi/或應答消息分在第二組；
[0311]「接收方式切換請求信息」分在第一組，csi/或應答消息分在第二組；
[0312]「信息上報模式指示信息」分在第一組，csi/或應答消息分在第二組；
[0313]
針對控制的應答消息分在第一組，針對數據的應答消息分在第二組。
[0314]
不同的組可以採用不同的配置集合或配置選擇，以適應與其包含信息類型的特點，比如重要性與傳輸頻繁程度。較佳的，對於前面實施例2及本實施例中提到的一些分組方式，第2組對應的發送功率小於等於第1組對應的發送功率，第2組對應的發送扇區數目小
於等於第1組對應的發送扇區數目，第2組發送扇區是第1組發送扇區的子集，第2組對應的發送天線數目小於等於第1組對應的發送天線數目，第2組發送天線是第1組發送天線的子集，第2組對應的發送波束數目小於等於第1組對應的發送波束數目，第2組發送波束是第1組發送波束的子集，第2組的發送帶寬小於等於第1組的發送帶寬，第2組的發送符號數小於等於第1組的發送符號數目，第2組發送符號集合是第1組發送符號集合的子集，第2組的發送資源塊小於等於第1組的發送資源塊，第2組發送資源塊集合是第1組發送資源塊集合的子集，或者，第2組的候選傳輸技術集合是第一組候選傳輸集合的子集。
[0315]
實施例9
[0316]
本實施例中說明基站對第一類信息的發送的配置方法；第一類信息包括以下一種或多種：應答消息，調度請求消息，csi信息，發送方式切換請求信息，接收方式切換反饋信息，信息上報模式指示信息；基站確定第一類信息的傳輸配置，可以根據當前的鏈路傳輸質量確定，或者根據第一類信息的重要性及對魯棒性需求確定；基站可以發送下行物理層控制信息；該下行物理層控制信息用於指示一段時間內的上行第一類信息傳輸配置選擇。所述傳輸配置的一席類型在之前的實施例中已經進行了說明，在此不再贅述。
[0317]
實施例10
[0318]
本實施例中說明終端選擇第一類信息的發送的配置方法，並通知給基站；第一類信息包括以下一種或多種：應答消息，調度請求消息，csi信息，發送方式切換請求信息，接收方式切換反饋信息，信息上報模式指示信息；終端確定第一類信息的傳輸配置，可以根據當前的鏈路傳輸質量確定，或者根據第一類信息的重要性及對魯棒性需求確定；終端可以發送上行物理層控制信息；該上行控制信息用於指示一段時間內的上行第一類信息傳輸配置選擇。
[0319]
一般來說該上行控制信息的發送是與其他上行控制信息有一些區別的，可以採用與其他上行控制信息不同的傳輸配置進行傳輸，該傳輸配置可以預先約定。這裡提及的傳輸配置的一些類型在之前的實施例中已經進行了說明，在此不再贅述。
[0320]
顯然，本領域的技術人員應該明白，上述的本技術的各模塊或各步驟可以用通用的計算裝置來實現，它們可以集中在單個的計算裝置上，或者分布在多個計算裝置所組成的網絡上，它們可以用計算裝置可執行的程序代碼來實現，從而，可以將它們存儲在存儲裝置中由計算裝置來執行，並且在某些情況下，可以以不同於此處的順序執行所示出或描述的步驟，或者將它們分別製作成各個集成電路模塊，或者將它們中的多個模塊或步驟製作成單個集成電路模塊來實現。這樣，本技術不限制於任何特定的硬體和軟體結合。
[0321]
以上所述僅為本技術的優選實施例而已，並不用於限制本技術，對於本領域的技術人員來說，本技術可以有各種更改和變化。凡在本技術的原則之內，所作的任何修改、等同替換、改進等，均應包含在本技術的保護範圍之內。
