一種具有過濾功能的自動化打藥裝置的製作方法

2023-07-29 19:41:06 1

1.本實用新型涉及農用機械設備技術領域，具體為一種具有過濾功能的自動化打藥裝置。


背景技術：

2.在農作物的生長周期中，病蟲害將直接導致一定的經濟損失。病蟲害防治過程中應當以生物措施、栽培措施和物理機械措施為主進行防治。當以上的防治方法不能奏效時，藥物在病蟲害防治便成為重要的環節。現有的自動化打藥裝置沒有過濾裝置，且用於連接噴頭的連接管容易脫落。


技術實現要素：

3.本實用新型的目的在於提供一種具有過濾功能的自動化打藥裝置，解決了現有的自動化打藥裝置沒有過濾裝置，且用於連接噴頭的連接管容易脫落的問題。
4.為實現上述目的，本實用新型提供如下技術方案：一種具有過濾功能的自動化打藥裝置，包括箱體、第二固定塊，所述箱體的上端通過螺釘連接有蓋子，所述箱體的內部固定連接有濾網，所述箱體上固定連接有進藥管，所述箱體的下端固定連接有輪架，所述輪架上固定連接有軸承，所述軸承的內部固定連接有轉動杆，所述轉動杆上固定連接有車輪，所述轉動杆上固定連接有第一錐齒輪，所述第一錐齒輪上嚙合有第二錐齒輪，所述第二錐齒輪的上端固定連接有螺紋杆，所述螺紋杆與蓋子轉動連接，所述蓋子上固定連接有限位套，所述限位套的內部轉動連接有螺紋杆，所述螺紋杆上開設有環槽，所述環槽的內部滑動連接有限位釘，所述限位套的內壁通過螺紋連接有限位釘，所述螺紋杆的外側通過螺紋連接有連接板，所述連接板的一端固定連接有刮板，所述刮板與濾網接觸，所述箱體的內部固定連接有導向杆，所述連接板的內部滑動連接有導向杆，所述箱體上固定連接有出水管，所述出水管上固定連接有第一固定塊，所述出水管的內部插接有連接管，所述第二固定塊與第一固定塊接觸，所述第二固定塊上固定連接有滑塊，所述第一固定塊的內部滑動連接有滑塊。
5.優選的，所述蓋子的下端固定連接有連接塊，所述連接塊與濾網接觸。
6.優選的，所述箱體的底部固定連接有密封套，所述密封套的內部轉動連接有螺紋杆。
7.優選的，所述輪架的數量為四個，四個所述輪架在箱體上均勻分布。
8.優選的，所述連接管上固定連接有第二固定塊，所述第二固定塊與出水管接觸。
9.優選的，所述第一固定塊的內部通過螺紋連接有固定釘，所述滑塊的內部滑動連接有固定釘。
10.與現有技術相比，本實用新型的有益效果如下：
11.1、本實用新型通過設置有濾網，可將藥物中的顆粒過濾出來，防止噴灑的藥物劑量過大而導致農作物死亡，通過設置有刮板，可有效的防止濾網堵塞，解決了現有的自動化
打藥裝置沒有過濾裝置的問題。
12.2、本實用新型通過設置有第一固定塊、第二固定塊、滑塊和固定釘，可將出水管和連接管固定在一起，可有效地防止出水管與連接管插接時連接管容易脫落的問題。
附圖說明

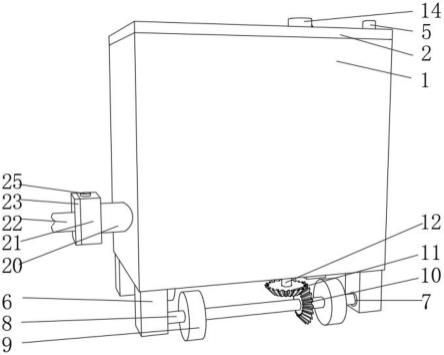

13.圖1為本實用新型的整體結構立體圖；
14.圖2為本實用新型的圖1的正視剖視圖；
15.圖3為本實用新型的圖2中的a部放大圖；
16.圖4為本實用新型的圖2中的b部放大圖。
17.圖中：1、箱體；2、蓋子；3、連接塊；4、濾網；5、進藥管；6、輪架； 7、軸承；8、轉動杆；9、車輪；10、第一錐齒輪；11、第二錐齒輪；12、螺紋杆；13、密封套；14、限位套；15、環槽；16、限位釘；17、連接板；18、刮板；19、導向杆；20、出水管；21、第一固定塊；22、連接管；23、第二固定塊；24、滑塊；25、固定釘。
具體實施方式
18.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。
19.請參閱圖1-4，一種具有過濾功能的自動化打藥裝置，包括箱體1、第二固定塊23，箱體1的上端通過螺釘連接有蓋子2，箱體1的內部固定連接有濾網4，箱體1上固定連接有進藥管5，箱體1的下端固定連接有輪架6，輪架6上固定連接有軸承7，軸承7的內部固定連接有轉動杆8，轉動杆8上固定連接有車輪9，轉動杆8上固定連接有第一錐齒輪10，第一錐齒輪10上嚙合有第二錐齒輪11，第二錐齒輪11的上端固定連接有螺紋杆12，螺紋杆12 與蓋子2轉動連接，蓋子2上固定連接有限位套14，限位套14的內部轉動連接有螺紋杆12，螺紋杆12上開設有環槽15，環槽15的內部滑動連接有限位釘16，限位套14的內壁通過螺紋連接有限位釘16，螺紋杆12的外側通過螺紋連接有連接板17，連接板17的一端固定連接有刮板18，刮板18與濾網4 接觸，箱體1的內部固定連接有導向杆19，連接板17的內部滑動連接有導向杆19，箱體1上固定連接有出水管20，出水管20上固定連接有第一固定塊 21，出水管20的內部插接有連接管22，第二固定塊23與第一固定塊21接觸，第二固定塊23上固定連接有滑塊24，第一固定塊21的內部滑動連接有滑塊 24。
20.請參閱圖2，蓋子2的下端固定連接有連接塊3，連接塊3與濾網4接觸，通過連接塊3的設計，可防止藥劑從濾網4的上端溢出，導致藥劑未經過濾便噴灑出去。
21.請參閱圖2，箱體1的底部固定連接有密封套13，密封套13的內部轉動連接有螺紋杆12，通過密封套13的設計，可防止藥劑洩露。
22.請參閱圖2，輪架6的數量為四個，四個輪架6在箱體1上均勻分布，通過輪架6的設計，可用於安裝車輪9。
23.請參閱圖3，連接管22上固定連接有第二固定塊23，第二固定塊23與出水管20接觸，通過第二固定塊23的設計，可將連接管22與出水管20連接在一起。
24.請參閱圖3，第一固定塊21的內部通過螺紋連接有固定釘25，滑塊24 的內部滑動連接有固定釘25，可將連接管22與出水管20固定在一起。
25.本實用新型具體實施過程如下：使用時，通過向進藥管5中倒入藥劑，藥劑從進藥管5中進入箱體1內，通過將連接管22插入出水管20中，並使第二固定塊23上的滑塊24滑入第一固定塊21中，並通過固定釘25固定，可有效的防止連接管22脫落，當設備噴灑藥物時，箱體1內的濾網4將藥水中未溶化的藥劑過濾在濾網4上，可防止藥物噴灑過量而導致農作物死亡，且設備底部設置有車輪9，可使設備移動，在設備移動的過程中，車輪9帶動轉動杆8上的第一錐齒輪10轉動，第一錐齒輪10帶動第二錐齒輪11轉動，第二錐齒輪11帶動螺紋杆12轉動，螺紋杆12與連接板17發生螺紋運動，連接板17帶動刮板18對濾網4進行刮蹭，可在濾網4過濾藥劑的同時，有效的防止濾網4堵塞。
26.儘管已經示出和描述了本實用新型的實施例，對於本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的範圍由所附權利要求及其等同物限定。


技術特徵：
1.一種具有過濾功能的自動化打藥裝置，包括箱體(1)、第二固定塊(23)，其特徵在於：所述箱體(1)的上端通過螺釘連接有蓋子(2)，所述箱體(1)的內部固定連接有濾網(4)，所述箱體(1)上固定連接有進藥管(5)，所述箱體(1)的下端固定連接有輪架(6)，所述輪架(6)上固定連接有軸承(7)，所述軸承(7)的內部固定連接有轉動杆(8)，所述轉動杆(8)上固定連接有車輪(9)，所述轉動杆(8)上固定連接有第一錐齒輪(10)，所述第一錐齒輪(10)上嚙合有第二錐齒輪(11)，所述第二錐齒輪(11)的上端固定連接有螺紋杆(12)，所述螺紋杆(12)與蓋子(2)轉動連接，所述蓋子(2)上固定連接有限位套(14)，所述限位套(14)的內部轉動連接有螺紋杆(12)，所述螺紋杆(12)上開設有環槽(15)，所述環槽(15)的內部滑動連接有限位釘(16)，所述限位套(14)的內壁通過螺紋連接有限位釘(16)，所述螺紋杆(12)的外側通過螺紋連接有連接板(17)，所述連接板(17)的一端固定連接有刮板(18)，所述刮板(18)與濾網(4)接觸，所述箱體(1)的內部固定連接有導向杆(19)，所述連接板(17)的內部滑動連接有導向杆(19)，所述箱體(1)上固定連接有出水管(20)，所述出水管(20)上固定連接有第一固定塊(21)，所述出水管(20)的內部插接有連接管(22)，所述第二固定塊(23)與第一固定塊(21)接觸，所述第二固定塊(23)上固定連接有滑塊(24)，所述第一固定塊(21)的內部滑動連接有滑塊(24)。2.根據權利要求1所述的一種具有過濾功能的自動化打藥裝置，其特徵在於：所述蓋子(2)的下端固定連接有連接塊(3)，所述連接塊(3)與濾網(4)接觸。3.根據權利要求1所述的一種具有過濾功能的自動化打藥裝置，其特徵在於：所述箱體(1)的底部固定連接有密封套(13)，所述密封套(13)的內部轉動連接有螺紋杆(12)。4.根據權利要求1所述的一種具有過濾功能的自動化打藥裝置，其特徵在於：所述輪架(6)的數量為四個，四個所述輪架(6)在箱體(1)上均勻分布。5.根據權利要求1所述的一種具有過濾功能的自動化打藥裝置，其特徵在於：所述連接管(22)上固定連接有第二固定塊(23)，所述第二固定塊(23)與出水管(20)接觸。6.根據權利要求1所述的一種具有過濾功能的自動化打藥裝置，其特徵在於：所述第一固定塊(21)的內部通過螺紋連接有固定釘(25)，所述滑塊(24)的內部滑動連接有固定釘(25)。

技術總結
本實用新型屬於農用機械設備技術領域，具體涉及一種具有過濾功能的自動化打藥裝置，包括箱體、第二固定塊，所述箱體的上端通過螺釘連接有蓋子，所述箱體的內部固定連接有濾網，所述箱體上固定連接有進藥管，所述箱體的下端固定連接有輪架，所述輪架上固定連接有軸承，所述軸承的內部固定連接有轉動杆，所述轉動杆上固定連接有車輪，所述轉動杆上固定連接有第一錐齒輪，所述第一錐齒輪上嚙合有第二錐齒輪。本實用新型通過設置有濾網，可將藥物中的顆粒過濾出來，防止噴灑的藥物劑量過大而導致農作物死亡，通過設置有刮板，可有效的防止濾網堵塞，解決了現有的自動化打藥裝置沒有過濾裝置的問題。裝置的問題。裝置的問題。


技術研發人員：郭尊 郝永亮 張皓
受保護的技術使用者：常州懷玉電子有限公司
技術研發日：2021.08.25
技術公布日：2023/3/28
