一、中斷概念

作業系統中，中斷是很重要的組成部分。出現某些意外情況需主機幹預時，機器能自動停止正在運行的程序並轉入處理新情況的程序，處理完畢後又返回原被暫停的程序繼續運行。

有了中斷系統才可以不用一直輪詢（polling）是否有事件發生，系統效率才得以提高。

一般在系統中，中斷控制分為三個部分：「模塊、中斷控制器和處理器」。

其中模塊通常由寄存器控制是否使能中斷和中斷觸發條件等；中斷控制器可以管理中斷的優先級等，而處理器則由寄存器設置用來響應中斷。

二、GIC

作為 ARM 系統中通用中斷控制器的是 GIC（Generic Interrupt Controller），目前有四個版本，V1～V4(V2最多支持8個ARM core，V3/V4支持更多的ARM core，主要用於ARM64系統結構）。

【注意】對於一些老的ARM處理器，比如ARM11，Cortex-A8，中斷控制器一般是VIC(向量中斷控制器)。

1. GIC-400

下面以GIC-400為例，它更適合嵌入式系統，符合v2版本的GIC architecture specification。GIC-400通過AMBA（Advanced Microcontroller Bus Architecture）片上總線連接到一個或者多個ARM處理器上。

GIC中斷控制器全局圖

從上圖可以看出， GIC 是聯繫外設中斷和 CPU 的橋梁，也是各 CPU 之間中斷互聯的通道（也帶有管理功能），它負責檢測、管理、分發中斷，可以做到：

使能或禁止中斷；把中斷分組到Group0還是Group1（Group0作為安全模式使用連接FIQ ，Group1 作為非安全模式使用，連接IRQ ）；多核系統中將中斷分配到不同處理器上；設置電平觸發還是邊沿觸發方式（不等於外設的觸發方式）；虛擬化擴展。

ARM CPU 對外的連接只有2 個中斷： 「IRQ和FIQ」 ，相對應的處理模式分別是一般中斷（IRQ ）處理模式和快速中斷（FIQ ）處理模式。所以GIC 最後要把中斷匯集成2 條線，與CPU 對接。

GIC中斷控制器結構

分發器：負責各個子中斷使能，設置觸發方式，優先級排序，分發到哪個 CPU 上；接口：負責總的中斷的使能，狀態的維護。

2. 分發器功能

分發器的主要的作用是檢測各個中斷源的狀態，控制各個中斷源的行為，分發各個中斷源產生的中斷事件到指定的一個或者多個CPU接口上。雖然分發器可以管理多個中斷源，但是它總是把優先級最高的那個中斷請求送往CPU接口。分發器對中斷的控制包括：

（a）中斷使能或禁能控制。分發器對中斷的控制分成兩個級別，一個是全局中斷的控制（GIC_DIST_CTRL），一旦禁能了全局的中斷，那麼任何的中斷源產生的中斷事件都不會被傳遞到CPU接口；另外一個級別是對針對各個中斷源進行控制（GIC_DIST_ENABLE_CLEAR），禁能某一個中斷源會導致該中斷事件不會分發到CPU接口，但不影響其他中斷源產生中斷事件的分發。（b）控制將當前優先級最高的中斷事件分發到一個或者一組CPU接口。（c）優先級控制。（d）中斷屬性設定，例如是電平觸發還是邊沿觸發。（e）中斷的設定。

分發器可以管理若干個中斷源，這些中斷源用ID來標識，我們稱之interrupt ID。

3. CPU接口功能

CPU接口主要用於和CPU進行接口。

主要功能包括：

（a）使能或者禁能CPU接口向連接的CPU提交中斷事件。對於ARM，CPU接口和CPU之間的中斷信號線是nIRQCPU和nFIQCPU。如果禁能了中斷，那麼即便是分發器分發了一個中斷事件到CPU接口，但是也不會提交指定的nIRQ或者nFIQ通知CPU。（b）ackowledging中斷。CPU會向CPU接口應答中斷，中斷一旦被應答，分發器就會把該中斷的狀態從pending狀態修改成active，如果沒有後續pending的中斷，那麼CPU 接口就會deassert nIRQCPU和nFIQCPU信號線。如果在這個過程中又產生了新的中斷，那麼分發器就會把該中斷的狀態從pending狀態修改成pending and active。此時，CPU接口仍然會保持nIRQ或者nFIQ信號的asserted狀態，也就是向CPU通知下一個中斷。（c）中斷處理完畢的通知。當中斷處理器處理完了一個中斷的時候，會向寫CPU 接口的寄存器從而通知GIC已經處理完該中斷。做這個動作一方面是通知分發器將中斷狀態修改為deactive，另外一方面，可以允許其他的pending的中斷向CPU接口提交。（d）設定優先級掩碼。通過優先級掩碼可以mask掉一些優先級比較低的中斷，這些中斷不會通知到CPU。（e）設定中斷搶佔的策略。（f）在多個中斷事件同時到來的時候，選擇一個優先級最高的通知CPU。

key中斷管理模塊圖

以上圖為例，該圖是按鍵產生的中斷信號要到達cpu所要經過的路徑。

外設中斷源有很多，通常晶片廠商會設計若干個第一級中斷控制器，進行第一次處理，key連接的是GPX1中斷控制器，寄存器EXT_INT41_MASK用於使能該中斷；GIC主要包括分排氣和cpu interface；ICDISER用於使能分派器，ICDIPTR用於將中斷信號分發給對應的cpu interface；ICCICR用於使能CPU interface；CPU上有兩個引腳irq、fiq，gic最終會連接到CPU的irq，所有寄存器配置完畢後，按鍵一旦按下，那麼就會給CPU的irq發送一個中斷信號，cpu緊接著就會執行「4大步3小步」，進入中斷異常處理流程。三、中斷分類1. 中斷源硬體中斷（Hardware Interrupt）可屏蔽中斷（maskable interrupt）。硬體中斷的一類，可通過在中斷屏蔽寄存器中設定位掩碼來關閉。非可屏蔽中斷（non-maskable interrupt，NMI）。硬體中斷的一類，無法通過在中斷屏蔽寄存器中設定位掩碼來關閉。典型例子是時鐘中斷（一個硬體時鐘以恆定頻率—如50Hz—發出的中斷）。處理器間中斷（interprocessor interrupt）。一種特殊的硬體中斷。由處理器發出，被其它處理器接收。僅見於多處理器系統，以便於處理器間通信或同步。偽中斷（spurious interrupt）。一類不希望被產生的硬體中斷。發生的原因有很多種，如中斷線路上電氣信號異常，或是中斷請求設備本身有問題。軟體中斷（Software Interrupt）

軟體中斷SWI,是一條CPU指令，用以自陷一個中斷。由於軟中斷指令通常要運行一個切換CPU至內核態的子例程，它常被用作實現系統調用（System call）。

外部中斷I/O設備：如顯示器、鍵盤、印表機、A / D轉換器等。數據通道：軟盤、硬碟、光碟等。數據通道中斷也稱直接存儲器存取（DMA）操作中斷，如磁碟、磁帶機或CRT等直接與存儲器交換數據所要求的中斷。實時時鐘：如外部的定時電路等。在控制中遇到定時檢測和控制，為此常採用一個外部時鐘電路（可編程）控制其時間間隔。需要定時時，CPU發出命令使時鐘電路開始工作，一旦到達規定時間，時鐘電路發出中斷請求，由CPU轉去完成檢測和控制工作。用戶故障源：如掉電、奇偶校驗錯誤、外部設備故障等。產生於CPU內部的中斷源由CPU的運行結果產生：如除數為0、結果溢出、斷點中斷、單步中斷、存儲器讀出出錯等。執行中斷指令swi非法操作或指令引起異常處理。2. 中斷類型

GIC 中斷類型有3種：SGI(Software-generated interrupt)、PPI(Private peripheral interrupt )、SPI(Shared peripheral interrupt)。

SGI: SGI為軟體可以觸發的中斷，統一編號為0~15(ID0-ID7是不安全中斷，ID8-ID15是安全中斷)，用於各個core之間的通信。該類中斷通過相關聯的中斷號和產生該中斷的處理器的CPUID來標識。通常為邊沿觸發。PPI: PPI為每個 core 的私有外設中斷，統一編號為 16-31 。例如每個 CPU 的 local timer 即 Arch Timer 產生的中斷就是通過 PPI 發送給 CPU 的（安全為29，非安全為30）。

通常為邊沿觸發和電平觸發。

SPI: SPI 是系統的外設產生的中斷，為各個 core 公用的中斷，統一編號為 32~1019 ，如 global timer 、uart 、GPIO 產生的中斷。通常為邊沿觸發和電平觸發。

Note：電平觸發是在高或低電平保持的時間內觸發, 而邊沿觸發是由高到低或由低到高這一瞬間觸發；在GIC中PPI和SGI類型的中斷可以有相同的中斷ID。

3. 中斷分派模式1-N mode (SPIs using the GIC 1-N model) 表示中斷可以發給所有的CPU，但只能由一個CPU來處理中斷；換句話說，這種類型的中斷有N個目標CPU，但只能由其中一個來處理；當某一個處理器應答了該中斷，便會清除在所有目標處理器上該中斷的掛起狀態。N-N mode (PPIs and SGIs using the GIC N-N model) 表示中斷可以發給所有CPU，每個CPU可以同時處理該中斷。當該中斷被某一個處理器應答了，這不會影響該中斷在其他CPU接口上的狀態。

舉兩個例子說明:

1）UART 接收到一包數據，產生了一個中斷給GIC，GIC可以將該中斷分配給CPU0-7中任何一個處理；假設該中斷分配給CPU0處理了，那麼在中斷處理函數裡面會把接收到的數據從UART FIFO讀出。可以想像一下，如果CPU0在讀數據時，另外一個CPU也在處理該中斷，恰巧也在讀數據，那麼CPU0讀到的數據是不全的。這就是1-N model中斷，或者說SPI中斷。

2）比如CPU0給CPU1-7發送中斷，想告知對方自己正在處理某個進程A。這種場景下，CPU1-7都接收到中斷，都進入中斷處理函數，CPU1-7獲取到CPU0的信息後，在進程調度時，就可以繞開進程A，而自己調度其他進程。

註：這個例子只是說明N-N model，實際上進程調度不都全是這樣的。

4. 通用中斷處理

當GIC接收到一個中斷請求，將其狀態設置為Pending。重新產生一個掛起狀態的中斷不影響該中斷狀態。中斷處理順序： ① GIC決定該中斷是否使能，若沒有被使能對GIC沒有影響； ② 對於每個Pending中斷，GIC決定目標處理器； ③ 對於每個處理器，Distributor根據它擁有的每個中斷優先級信息決定最高優先級的掛起中斷，將該中斷傳遞給目標CPU Interface； ④ GIC Distributor將一個中斷傳遞給CPU Interface後，該CPU Interface決定該中斷是否有足夠的優先級將中斷請求發給CPU； ⑤ 當CPU開始處理該異常中斷，它讀取GICC_IAR應答中斷。讀取的GICC_IAR獲取到中斷ID，對於SGI，還有源處理器ID。中斷ID被用來查找正確的中斷處理程序。

GIC識別讀過程後，將改變該中斷的狀態： a) 當中斷狀態變為active時，如果該中斷掛起狀態持續存在或者中斷再次產生，中斷狀態將從Pending轉化為pending & active b) 否則，中斷狀態將從pending狀態變為active

⑥ 當中斷完成中斷處理後，它需要通知GIC處理已經完成。這個過程稱為 priority drop and interrupt deactivation： a) 總是需要向EOIR寄存器寫入一個有效的值(end of interrupt register) b) 也需要接著向GICC_DIR寫入值(deactivate interrupt register)

5. 中斷優先級

軟體可以通過給每一個中斷源分配優先級值來配置中斷優先級。優先級的值是個8位的無符號二進位數，GIC支持最小16和最大256的優先級級別。如果GIC實現的優先級少於256，那麼優先級欄位的低階位為RAZ/WI。這就意味著實現的優先級欄位個數範圍是4～8，如下圖所示：

Effect of not implementing some priority field bits

Note: 1)、如何確定優先級欄位所支持的優先級位？通過軟體往可寫GICD_IPRIORITYn優先級欄位寫入0XFF，然後回讀出該欄位的值便可以確定優先級欄位所支持的優先級位(因為有些位沒實現是RAZ/WI) 2)、ARM 推薦在檢查中斷優先級範圍之前先： • 對於外設中斷，軟體先禁用該中斷 • 對於SGI，軟體先檢查該中斷確定為inactive

6. 中斷搶佔

在一個active中斷處理完之前，CPU interface支持發送更高優先級的掛起中斷到目標處理器。這種情況必要條件如下：

該中斷的優先級高於當前CPU interface 被屏蔽的優先級該中斷的組優先級高於正在當前CPU interface處理的中斷優先級7. 中斷屏蔽

CPU interface的GICC_PMR寄存器定義了目標處理器的優先級閥值，GIC僅上報優先級高於閥值的pending中斷給目標處理器。寄存器初始值為0，屏蔽所有的中斷。

四、FS4412中斷外設-key

下面我們來分析FS4412開發板的第一個中斷設備按鍵。

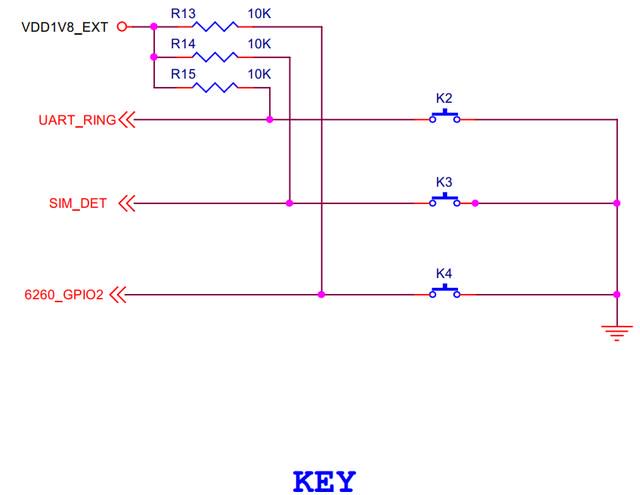

1. 電路圖

key

由該電路圖可得：

按鍵k2 連接在GPX1_1引腳控制邏輯 k2 按下 ---- K2閉合 ---- GPX1_1 低電壓 k2 常態 ---- K2打開 ---- GPX1_1 高電壓

以下是key2與soc的連接，

key與soc的連接

可以看到key2復用了GPIX1_1這個引腳，同時該引腳還可以作為中斷【XEINT9】使用。

順便看下GPXCON寄存器的配置

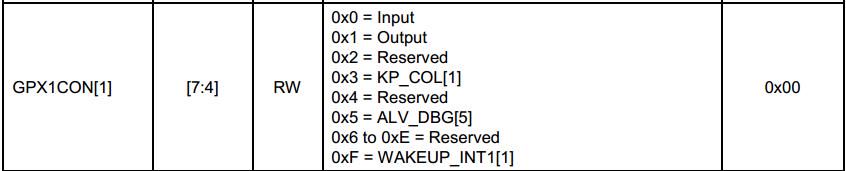

GPX1CON

由上圖所示，

GPX1CON地址為0x1100C20;key2如果要做為輸入設備，只需要將GPX1CON[7:4]設置為0x0；key2如果要做為中斷信號，只需要將GPX1CON[7:4]設置為0xf。2. key中斷處理中斷配置

key與soc的關係圖如下圖所示：

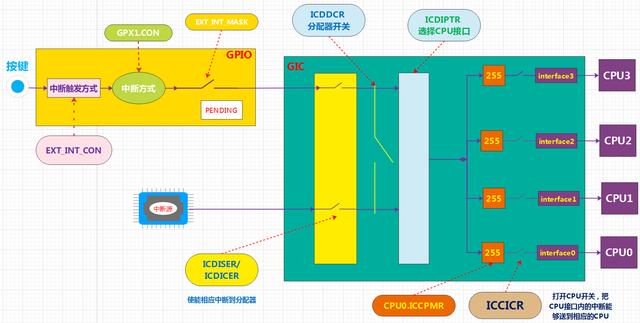

按鍵中斷寄存器配置流程

由上圖所示：

按鍵是直接連到GPIO控制器的EXT_INT_CON用來設置按鍵中斷的觸發方式，下降沿觸發GPX1CON寄存器用於設置該GPIO位中斷信號輸入EXT_INT_MASK用於使能該中斷ICDISER用於使能相應中斷到分配器ICDDCR分配器開關ICDIPTR選擇CPU接口ICCPMR設置中斷屏蔽優先級ICCICR打開CPU開關，把CPU接口內的中斷能夠送到相應的CPU清中斷

CPU處理完中斷，需要清除中斷，對於按鍵來說，有3個寄存器需要操作：

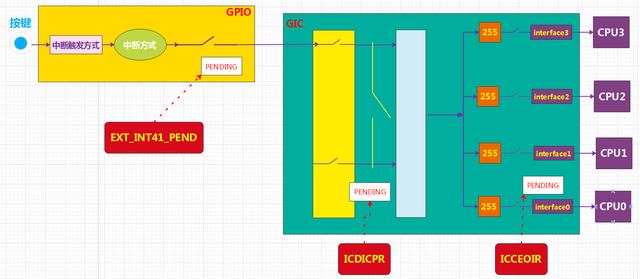

清中斷

由上圖所示：

EXT_INT41_PEND清相應的中斷源ICDICPR中斷結束後，清相應中斷標誌位，此標誌位由硬體置位ICCEOIR中斷執行結束，清cpu內相應的中斷號，由硬體填充3. 寄存器匯總

前面分析了按鍵連接的是GPX1_1，現在我們來看下對應的寄存器應該如何配置

【1】、GPIO控制器GPX1PUD

將GPX1_1引腳的上拉和下拉禁止

GPX1PUD[3:2]=0b00;

GPX1CON

將GPX1_1引腳功能設置為中斷功能

GPX1CON[7:4]=0xf

EXT_INT41CON

配置成成下降沿觸發：

EXT_INT41CON[6:4]=0x2

EXT_INT41_MASK

中斷使能寄存器

EXT_INT41_MASK[1]=0b0

EXT_INT41_PEND 中斷狀態寄存器

EXT_INT41_PEND

當GPX1_1引腳接收到中斷信號，中斷發生，中斷狀態寄存器EXT_INT41_PEND 相應位會自動置1 注意：中斷處理完成的時候，需要清除相應狀態位。置1清0.

EXT_INT41_PEND[1]=0b1

【2】GIC

根據外設中斷名稱EINT9來查看該中斷對應的GIC中維護的HW id。【所有的中斷源在晶片廠商設計的時候都分配了唯一的一個ID，GIC通過該ID來驅動中斷源】

查看晶片手冊（datasheet -- 9.2表）

GIC中斷源表

通過【9.2中斷源表】找到和外設中斷標示對應的中斷控制器中斷標識（GPIO有32個可被喚醒寄存器）其對應「EINT[9]，中斷ID為57」，這是非常重要的，在後面的寄存器設置中起很大作用；

1） ICDISER使能相應中斷到分配器

ICDISER

ICDISER用於使能相應中斷到分配器，一個bit控制一個中斷源，一個ICDISER可以控制32個中斷源，這裡INT[9] 對應的中斷ID為57，所以在ICDSER1中進行設置，57/32 =1餘25，所以這裡在ICDISER1第25位置一。

ICDISER.ICDISER1|=(0x1<<25);//57/32=1...25取整數（那個寄存器）和餘數（哪位）

ICDIPTR選擇CPU接口

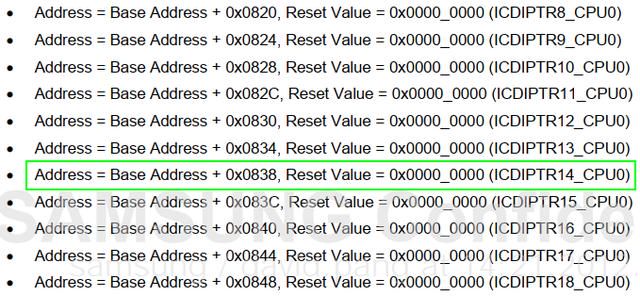

ICDIPTR

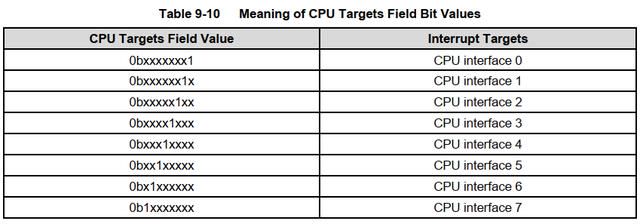

選擇cpu

ICDIPTR寄存器每8個bit 控制一個中斷源，其中CPU0可以處理160個中斷源，所以需要40個寄存器。要選擇cpu0第一個bit必須是1。

設置SPI[25]/ID[57]由cpu0處理，57/4=16餘1 所以選擇寄存器ICDIPTR14的第2個字節[15:8]。

//SPI25interruptsaresenttoprocessor0//57/4=14..114號寄存器的[15:8]ICDIPTR.ICDIPTR14|=0x01<<8;

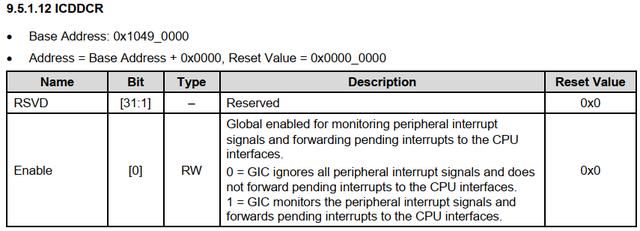

ICDDCR使能分配器

還寄存器用於使能分配器。

ICDDCR=1；

ICCPMR 優先級屏蔽寄存器，設置cpu0能處理所有的中斷。比如中斷屏蔽優先級為255，該值表示優先級最低，所有的中斷都能響應。

ICCPMR

CPU0.ICCPMR=0xFF;//設置cpu0中斷屏蔽優先級為255最低，所有中斷都能響應）

ICCICR 全局使能cpu0中斷處理

ICCICR

EXYNOS 4412一共有4個cpu,用4個寄存器分別來控制4個cpu，每個寄存器的bit[0]用於全局控制對應的cpu。我們選擇cpu0處理中斷，將bit[0]置1即可。

CPU0.ICCICR|=0x1;使能中斷到CPU。

ICCIAR

當中斷發生之後，中斷的HW id值會由硬體寫入到寄存器ICCIAR[9:0]中；對於SGIs來說，多處理器環境下，CPU的interface值寫入到[12:10]中。

讀取HW id：

intirq_num;irq_num=CPU0.ICCIAR&0x3ff;//獲取中斷號

五、代碼實現

要處理中斷異常，必須安裝異常向量表，異常的處理流程可以參考前面的文章《6. 從0開始學ARM-異常、異常向量表、swi》

1. 異常向量表基址

異常向量表地址是可以修改的，比如uboot在啟動的時候，會從flash中搬運代碼到RAM中，而flash的異常向量表地址和ram的地址肯定不一樣，所以搬運完代碼後，就必須要修改對應的異常向量表地址。

修改異常向量表的地址的需要藉助協處理器指令mcr：

ldrr0,=0x40008000mcrp15,0,r0,c12,c0,0@VectorBaseAddressRegister

上述命令是將地址0x40008000設置為異常向量表的地址，關於mcr指令，我們沒有必要深究，知道即可。

RAM中異常向量表地址我們選用的是0x40008000，以下是exynos4412 地址空間分布。

exynos4412 地址分布

2. 異常向量表安裝

.text.global_start_start:bresetldrpc,_undefined_instructionldrpc,_software_interruptldrpc,_prefetch_abortldrpc,_data_abortldrpc,_not_usedldrpc,=irq_handlerldrpc,_fiqreset:ldrr0,=0x40008000mcrp15,0,r0,c12,c0,0@VectorBaseAddressRegisterinit_stack://初始化棧……bmain//跳轉至c的main函數irq_handler://中斷入口函數sublr,lr,#4stmfdsp!,{r0-r12,lr}.weakdo_irqbldo_irqldmfdsp!,{r0-r12,pc}^stacktop:.wordstack 4*512//棧頂.datastack:.space4*512//棧空間

中斷入口函數do_irq

voiddo_irq(void){staticinta=1;intirq_num;irq_num=CPU0.ICCIAR&0x3ff;//獲取中斷號switch(irq_num){case57:printf("intheirq_handler\n");//清GPIO中斷標誌位EXT_INT41_PEND=EXT_INT41_PEND|((0x1<<1));//清GIC中斷標誌位ICDICPR.ICDICPR1=ICDICPR.ICDICPR1|(0x1<<25);break;}//清cpu中斷標誌CPU0.ICCEOIR=CPU0.ICCEOIR&(~(0x3ff))|irq_num;位}

實現按鍵中斷的初始化函數key_init：

voidkey_init(void){GPX1.CON=GPX1.CON&(~(0xf<<4))|(0xf<<4);//配置引腳功能為外部中斷GPX1.PUD=GPX1.PUD&(~(0x3<<2));//關閉上下拉電阻EXT_INT41_CON=EXT_INT41_CON&(~(0xf<<4))|(0x2<<4);//外部中斷觸發方式EXT_INT41_MASK=EXT_INT41_MASK&(~(0x1<<1));//使能中斷ICDDCR=1;//使能分配器ICDISER.ICDISER1=ICDISER.ICDISER1|(0x1<<25);//使能相應中斷到分配器ICDIPTR.ICDIPTR14=ICDIPTR.ICDIPTR14&(~(0xff<<8))|(0x1<<8);//選擇CPU接口CPU0.ICCPMR=255;//中斷屏蔽優先級CPU0.ICCICR=1;//使能中斷到CPUreturn;}

六、輪詢方式

除了中斷方式之外我們還可以通過輪詢方式讀取按鍵的信息，原理如下：

循環檢測GPX1_1引腳輸入的電平，為低電壓時，按鍵按下，為高電平時，按鍵抬起。

配置GPX1_1引腳功能為輸入，設置內部上拉下拉禁止。

GPX1.CON=GPX1.CON&(~(0xf<<4));GPX1.PUD=GPX1.PUD&~(0x3<<2);

按鍵消抖：按鍵按下後由於機械特性，會在極短的時間內出現電平忽0忽1，所以我們檢測到按鍵按下後，需要給一個延時，然後再判斷按鍵是不是仍然按下。代碼實現

intmain(void){led_init;pwm_init;GPX1.CON=GPX1.CON&(~(0xf<<4))|0x0<<4;while(1){if(!(GPX1.DAT&(0x1<<1)))//返回為真，按鍵按下{delay_ms(10);if(!(GPX1.DAT&(0x1<<1)))//二次檢測，去抖{GPX2.DAT|=0x1<<7;//TurnonLED2delay_ms(500);beep_on;GPX2.DAT&=~(0x1<<7);//TurnoffLED2delay_ms(500);while(!(GPX1.DAT&(0x1<<1)));beep_off;}}}return0;}
