正確使用時間繼電器知識點（電工基礎知識之時間繼電器）

2023-04-14 11:25:10 1

時間繼電器在電氣自動化、電氣工程技術中的應用非常廣泛。在上篇文章《電工基礎知識之時間繼電器》中，我們已經詳細介紹了時間繼電器的分類、原理和動作過程，今天我們就講解一下時間繼電器的選用原則、實物接線和注意事項。

時間繼電器的選用原則

在選用時間繼電器時，一般可遵循下面的規則：

1、根據受控電路的需要，來決定選擇時間繼電器是通電延時型還是斷電延時型。

2、根據受控電路的電壓來選擇時間繼電器吸引繞組的電壓。

3、若對延時要求高，則可選擇電晶體式時間繼電器或電動式時間繼電器；若對延時要求不高，則可選擇空氣阻尼式時間繼電器。

4、根據需要選擇延時時間範圍內的時間繼電器。

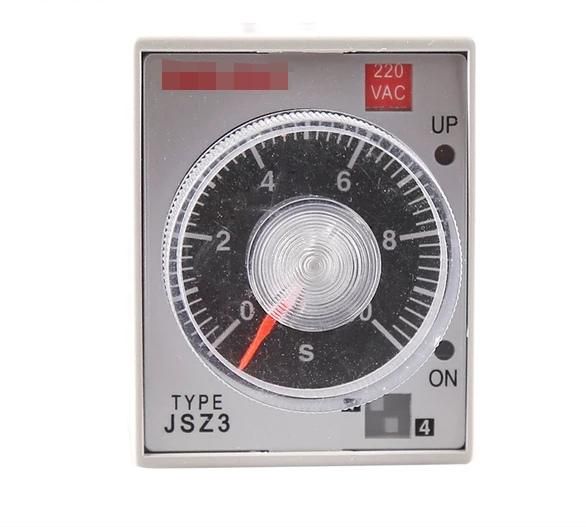

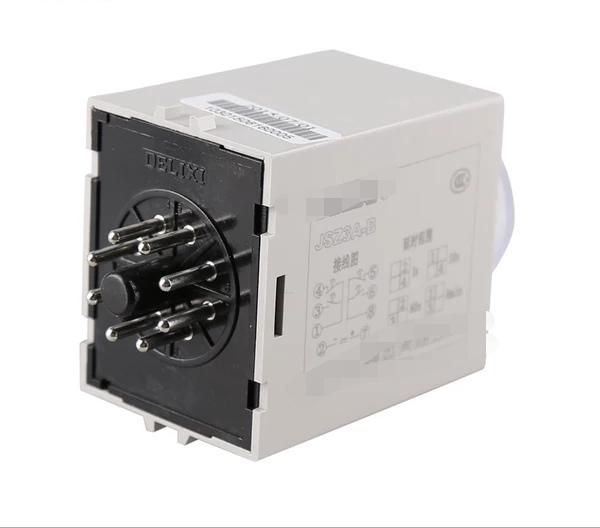

時間繼電器的實物接線圖

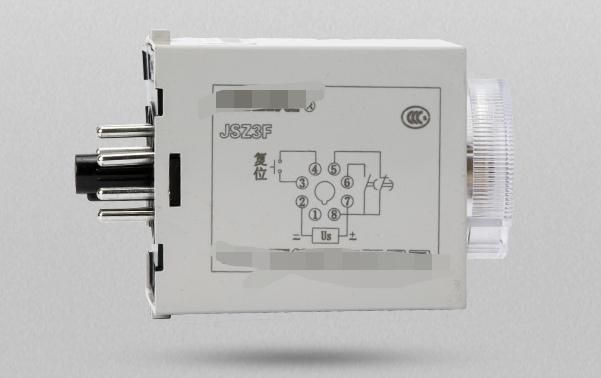

斷電延時時間繼電器，線圈通電後延時觸點先動作，線圈斷電以後再開始延時復位。上圖的8-5 為延時常閉，8-6 為延時常開。

如設置8S工作過程：2-7 線圈通電後 8-5馬上斷開、8-6接通（如果線圈一直得電則一直保持）。

2-7 線圈斷電後開始計時，8S時間到了以後，所有觸點復位8-5 為延時常閉，8-6 為延時常開。

3-4 是復位信號，如果 2-7 線圈斷電後不想讓它延時時使用，所有觸點立即復位。

時間繼電器的注意事項

1、控制電源：使用時要檢查電源電壓和頻率與時間繼電器的額定電壓和頻率是否相符。

1.1、應按產品接線圖正確接線，特別注意直流電產品，接電源是查看電源正、負極極性。

1.2、斷電延時型時間繼電器的輸入是高阻抗迴路。斷電後，由於感應電壓和洩漏電流等的影響，有時會不動作，這種場合應在時間繼電器的電源端子間連接洩漏電阻，使電源斷開時，電源端子上的電壓小於額定電壓的7%。

1.3、時間繼電器的電源電壓允許在85%～110%額定電源電壓範圍之內波動。

1.4、在高溫下連續通電使用時，應注意此時允許電源電壓波動範圍為90%～110%，並且在高溫下長時間處於動作狀態，會因內部發熱而加快電子元件老化。因此，可通過改變控制線路來避免長時間處於動作狀態。

2、控制信號輸入

2.1、使用無觸點元件控制時間繼電器時，其輸出部分應儘可能使用光電耦合器隔離。

2.2、控制信號輸出裝置的電源和輸出迴路端儘量採用隔離變壓器，並且輸出迴路不要接地。時間繼電器的電源也最好使用隔離變壓器。

2.3、控制信號輸入導線應儘可能的短，並且使用屏蔽或專用金屬配線管，儘可能的遠離動力線和高壓線，以免形成幹擾，造成誤動作。

3、休止時間

時間繼電器在重複延時時，兩次間的休止時間應大於規定的復位時間，如果小於復位時間則有可能產生延時間偏移瞬動、不動作現象或者死機的情況。

4、斷電延時、斷開延時的控制

4.1、斷電延時型延時在180s以下的時間繼電器的最短通電時間應大於或者等於2s；而斷開延時型的時間繼電器最短控制輸入時間應大於50ms。

4.2、觸點恢復到初始狀態

斷電延時繼電器在投入控制電路使用前，如果產品觸點未復位到初始狀態，應先將產品延時時間設定到最小時間，接通產品電源2秒後斷開電源，經延時到最小設定時間即可復位到初始狀態。
