票據模塊的發票箱結構及便攜票據模塊的製作方法

2023-05-26 22:21:27 2

1.本技術屬於票據發放設備技術領域，更具體地說，是涉及一種票據模塊的發票箱結構及便攜票據模塊。


背景技術：

2.隨著金融等行業自助設備發展，對設備的穩定性提出了更高的要求，要求票據發放類模塊進行票據類發放時不能出現重張、同時卡票類故障低等要求。
3.現有的票據發放設備，其票據發放一般都是通過走紙輪組件實現，而走紙輪組件的位置一般是固定的，當隨著票據厚度的變薄，走紙輪組件對票據的壓力變小而導致搓紙力發生變化，由於搓紙力的不均勻會導致卡票或一次出多張票的現象。因此，現有票據發放設備的重張與卡票故障率均還保持在一個較高的現象，一般情況下，故障率超過1/1000，尤其是在潮熱環境下，由於票據之間的粘性增大，其故障率更是超過1/100，給客戶使用造成了極大的不便，同時給公司聲譽造成了極大的影響。


技術實現要素：

4.本技術實施例的目的在於提供一種票據模塊的發票箱結構，以解決現有技術中由於票據壓力變化導致的發票過程中搓紙力大小變化，進而導致出現卡票或重張的技術問題。
5.為實現上述目的，本技術採用的技術方案是：提供一種票據模塊的發票箱結構，設置在箱體內，包括票箱組件、走紙分張組件和彈性吊接組件，所述走紙分張組件轉動設置在所述箱體內，所述彈性吊接組件設置在所述箱體內，所述彈性吊接組件與所述走紙分張組件連接並給所述走紙分張組件提供向上轉動的向上拉力，所述箱體上設有插入口，所述票箱組件從所述插入口插入至所述箱體內並抵接所述彈性吊接組件，以使所述彈性吊接組件取消對所述走紙分張組件的向上拉力，與此同時，所述走紙分張組件在自身重力下自動向下轉動以使所述走紙分張組件的吸紙輪抵壓在所述票箱組件的票據上。
6.在一個實施方式中，所述票箱組件包括發票箱和回票箱，所述回票箱與所述發票箱鉸接且所述回票箱設置在所述發票箱的上方。
7.在一個實施方式中，所述發票箱內活動式設有承載板，所述發票箱的底板和所述承載板之間設有驅使所述承載板向上運動的支撐彈簧。
8.在一個實施方式中，所述承載板上活動式設有後擋板以及側擋板，所述承載板上設有若干滾輪。
9.在一個實施方式中，所述發票箱上活動式設有前擋板，所述發票箱上設有回位拉簧，所述回位拉簧一端固定在所述發票箱的側壁頂部，另一端與所述前擋板連接，所述發票箱的側壁上滑動設有滑塊，所述滑塊和所述前擋板之間設有第一拉繩，所述票箱組件插入至所述箱體內時，所述滑塊向後滑動，通過所述第一拉繩拉動所述前擋板向下運動且所述回位拉簧被拉長。
10.在一個實施方式中，所述彈性吊接組件包括安裝柱、頂杆、頂升彈簧和第二拉繩，所述安裝柱固定在所述箱體內，所述安裝柱內設有通孔，所述頂杆活動式插接在所述通孔內，所述頂升彈簧套設在所述頂杆上且所述頂升彈簧的兩端分別與所述頂杆的端帽及所述安裝柱的端面抵接，所述第二拉繩的一端在所述通孔內與所述頂杆連接，另一端與所述走紙分張組件連接；所述頂杆的長度方向與所述票箱組件的插入方向平行，在未受外力作用時，所述頂升彈簧通過所述第二拉繩拉動所述走紙分張組件向上轉動。
11.在一個實施方式中，所述走紙分張組件包括安裝支架、主軸、上分張輪、下分張輪、驅動電機和所述吸紙輪，所述主軸轉動設置在所述箱體內，所述安裝支架轉動安裝在所述主軸上，所述驅動電機固定在箱體內並通過主傳動帶與所述主軸傳動連接，所述上分張輪和所述下分張輪轉動設置在所述安裝支架上，所述吸紙輪轉動設置在所述安裝支架上，所述主軸與所述下分張輪、所述吸紙輪通過同步帶組件傳動連接；所述第二拉繩與所述安裝支架連接。
12.本技術的另一目的在於提供一種便攜票據模塊，包括箱體、列印組件、換向組件以及如上所述的票據模塊的發票箱結構，所述箱體內設有票據輸送通道，所述箱體上設有出票口，所述票據輸送通道的一端與所述出票口連通，另一端與所述走紙分張組件對接。
13.在一個實施方式中，所述票箱組件裝配在所述箱體內時，所述票箱組件的回票箱位於所述票據輸送通道的下方；所述票據輸送通道上轉動設有對接通道。
14.本技術提供的票據模塊的發票箱結構及便攜票據模塊的有益效果在於：在票箱組件未裝入箱體內時，走紙分張組件在彈性吊接組件的作用下向上轉動，使得吸紙輪處於一個較高的位置，當票箱組件插入至箱體內時，先抵接彈性吊接組件，使得彈性吊接組件逐漸取消對走紙分張組件的向上拉力，而走紙分張組件在自身重力的作用下向下轉動並使吸紙輪抵壓票據，隨著票據發放的越多，票箱組件內的票據厚度逐漸減小，此時走紙分張組件也會因自身重力逐步下降，始終保持吸紙輪與票據之間壓力處於穩定狀態，這樣票據的搓紙力不會變化，保證了票據發放時不會出現卡票或重張的現象。
附圖說明
15.為了更清楚地說明本技術實施例中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本技術的一些實施例，對於本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。
16.圖1為本技術實施例提供的便攜票據模塊的結構示意圖；
17.圖2為本技術實施例提供的便攜票據模塊中箱體的內部結構示意圖；
18.圖3為本技術實施例提供的票據模塊的發票箱結構中票箱組件的主視結構示意圖；
19.圖4為本技術實施例提供的票據模塊的發票箱結構中票箱組件放置票據後的結構示意圖；
20.圖5為本技術實施例提供的票據模塊的發票箱結構中票箱組件的工作原理結構示意圖；
21.圖6為本技術實施例提供的票據模塊的發票箱結構中票箱組件安裝至所述箱體內
的插入過程示意圖；
22.圖7為本技術實施例提供的票據模塊的發票箱結構中票箱組件完全安裝至箱內的結構示意圖；
23.圖8為本技術實施例提供的票據模塊的發票箱結構中票箱組件的票據快發放完的結構示意圖；

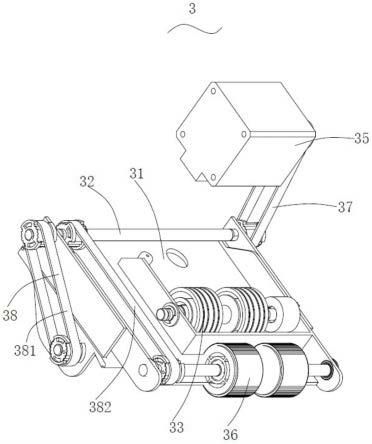

24.圖9為本技術實施例提供的票據模塊的發票箱結構中走紙分張組件的立體結構示意圖；
25.圖10為本技術實施例提供的票據模塊的發票箱結構中走紙分張組件的俯視結構示意圖。
26.其中，圖中各附圖標記：
27.1、箱體；11、票據輸送通道；12、出票口；13、插入口；14、對接通道；2、票箱組件；21、發票箱；211、滑塊；212、第一拉繩；22、回票箱；23、承載板；24、支撐彈簧；25、後擋板；26、側擋板；27、滾輪；28、前擋板；29、回位拉簧；3、走紙分張組件；31、安裝支架；32、主軸；33、上分張輪；34、下分張輪；35、驅動電機；36、吸紙輪；37、主傳動帶；38、同步帶組件；381、第一同步帶；382、第二同步帶；4、彈性吊接組件；41、安裝柱；42、頂杆；43、頂升彈簧；44、第二拉繩；5、列印組件；6、換向組件。
具體實施方式
28.為了使本技術所要解決的技術問題、技術方案及有益效果更加清楚明白，以下結合附圖及實施例，對本技術進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本技術，並不用於限定本技術。
29.需要說明的是，當元件被稱為「固定於」或「設置於」另一個元件，它可以直接在另一個元件上或者間接在該另一個元件上。當一個元件被稱為是「連接於」另一個元件，它可以是直接連接到另一個元件或間接連接至該另一個元件上。
30.需要理解的是，術語「長度」、「寬度」、「上」、「下」、「前」、「後」、「左」、「右」、「豎直」、「水平」、「頂」、「底」、「內」、「外」等指示的方位或位置關係為基於附圖所示的方位或位置關係，僅是為了便於描述本技術和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本技術的限制。
31.此外，術語「第一」、「第二」僅用於描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特徵的數量。由此，限定有「第一」、「第二」的特徵可以明示或者隱含地包括一個或者更多個該特徵。在本技術的描述中，「多個」的含義是兩個或兩個以上，除非另有明確具體的限定。
32.如圖1-圖10所示，現對本技術實施例提供的一種便攜票據模塊進行詳細說明，該便攜票據模塊，包括箱體1以及設置在箱體1內的列印組件5、換向組件6和票據模塊的發票箱結構，箱體1內設有票據輸送通道11，列印組件5和換向組件6分別對票據輸送通道11內的票據進行列印及換向處理，列印組件5和換向組件6為現有的常規結構；箱體1內還設有檢測傳感器組件，用於檢查票據是否正常。票據模塊的發票箱結構用於實現票據7的發放。
33.如圖2和圖3所示，在本實施例中，票據模塊的發票箱結構包括：票箱組件2、走紙分張組件3和彈性吊接組件4。其中，走紙分張組件3轉動設置在箱體1內，彈性吊接組件4設置
在箱體1內，彈性吊接組件4設置在走紙分張組件3的上方，彈性吊接組件4與走紙分張組件3連接並給走紙分張組件3提供向上轉動的向上拉力，箱體1上設有插入口13，票箱組件2通過插入口13可拆卸式安裝在箱體1內，這樣方便添加票據7。箱體1上設有出票口12，票據輸送通道11的一端與出票口12連通，另一端與走紙分張組件3對接，即走紙分張組件3將票據送入至票據輸送通道11內，再經過換向組件6、列印組件5等進行操作後，將正常的票據從出票口12發出。
34.在本實施例中，票箱組件2從插入口13插入至箱體1內並抵接彈性吊接組件4，以使彈性吊接組件4取消對走紙分張組件3的向上拉力，與此同時，走紙分張組件3在自身重力下自動向下轉動以使走紙分張組件3的吸紙輪36抵壓在票箱組件2的票據上。
35.首先將票據7堆疊放置在票箱組件2內，在票箱組件2未裝入箱體1內時，走紙分張組件3在彈性吊接組件4的作用下向上轉動，使得吸紙輪36處於一個較高的位置，當票箱組件2插入至箱體1內時，先抵接彈性吊接組件4，使得彈性吊接組件4逐漸取消對走紙分張組件3的向上拉力，而走紙分張組件3在自身重力的作用下向下轉動並使吸紙輪36抵壓票據，隨著票據發放的越多，票箱組件2內的票據7厚度逐漸減小，此時走紙分張組件3也會因自身重力逐步下降，始終保持吸紙輪36與票據7之間壓力處於穩定狀態，這樣票據的搓紙力不會變化，保證了票據發放時不會出現卡票或重張的現象。
36.在本實施例中，如圖3、圖4和圖5和圖7所示，票箱組件2包括發票箱21和回票箱22，回票箱22與發票箱21的後端鉸接且回票箱22設置在發票箱21的上方。發票箱21用於裝載票據7；回票箱22用於回收異常的票據。在本實施例中，發票箱21的前端是指發票箱21插入箱體1內後，發票箱21靠近走紙分張組件3的一端(圖中左側)；發票箱21的後端是指靠近插入口13的一端(圖中右側)。在本實施例中，如圖7所示，票箱組件2裝配在箱體1內時，票箱組件2的回票箱22位於票據輸送通道11的下方；票據輸送通道11上轉動設有對接通道14，對接通道14的作用是，當票據異常時，對接通道14將異常的票據回收至回票箱22內；當票據正常時，對接通道14與票據輸送通道11連通，實現票據的正常發放。
37.如圖3、圖4、圖5和圖6所示，在本實施例中，發票箱21內活動式設有承載板23，發票箱21的底板和承載板23之間設有驅使承載板23向上運動的支撐彈簧24，支撐彈簧24的作用是承載板23一個向上的支撐力。如圖7所示，當票據堆疊在承載板23上時，此時由於票據數量較多，支撐彈簧24被壓縮；如圖8所示，當隨著票據發放的推進，票據堆疊厚度變薄且重量減小，支撐彈簧24將承載板23向上頂起，使得票據與吸紙輪36保持穩定的抵壓狀態。
38.如圖5所示，在本實施例中，承載板23上活動式設有後擋板25以及側擋板26，後擋板25和側擋板26的作用是用於適配不同尺寸的票據，以便將票據整齊的放置在承載板23上，承載板23上設有若干滾輪27，滾輪27是減少摩擦力，方便票據的移動。
39.如圖3-5所示，在本實施例中，發票箱21上活動式設有前擋板28，發票箱21上設有回位拉簧29，回位拉簧29一端固定在發票箱21的側壁頂部，另一端與前擋板28連接，發票箱21的側壁上滑動設有滑塊211，滑塊211和前擋板28之間設有第一拉繩212，發票箱21的側壁上設有定位輪以使第一拉繩212呈l型走向；票箱組件2插入至箱體1內時，箱體1的內壁會對滑塊211起到一個阻擋作用，具體可地，箱體1的內壁設有擋塊或者擋槽對滑塊211進行阻擋，使得票箱組件2繼續向箱體1內推動時，滑塊211向後滑動，滑塊211向後(圖中向右的方向)滑動時，通過第一拉繩212拉動前擋板28向下運動且回位拉簧29被拉長；前擋板28向下
運動至下端，使得票據的前端被釋放，以便吸紙輪36抵壓在票據上。在本實施例中，前擋板28的高度為發票箱21高度的一半，發票箱21的前端還設有固定板，固定板固定在發票箱21的下端。前擋板28和固定板之間通過凹槽和凸條相配的方式滑動連接，前擋板28為u型板，這樣方便前擋板28與發票箱21側壁上的回位拉簧29連接。當票箱組件2從箱體1內拔出時，滑塊211未受到外力限制作用，回位拉簧29恢復到初始狀態，使得上擋板向上滑動至上端，使得發票箱21內形成票據放置腔，滑塊211在回位拉簧29的拉力下向前(圖中向左的方向)滑動。如圖3未放置票據時，前擋板28在上端的狀態；如圖4和圖7為票據組件裝配在箱體1內後前擋板28在下端的狀態。
40.如圖2、圖6、圖7和圖8所示，在本實施例中，彈性吊接組件4包括安裝柱41、頂杆42、頂升彈簧43和第二拉繩44。其中，安裝柱41固定在箱體1內，安裝柱41內設有通孔，頂杆42活動式插接在通孔內，頂杆42為t型杆，頂升彈簧43套設在頂杆42上且頂升彈簧43的兩端分別與頂杆42的端帽及安裝柱41的端面抵接，第二拉繩44的一端在通孔內與頂杆42連接，另一端與走紙分張組件3連接；頂杆42的長度方向與票箱組件2的插入方向平行，在未受外力作用時，頂升彈簧43通過第二拉繩44拉動走紙分張組件3向上轉動。彈性吊接組件4至少設置有一個，以保證其能拉動走紙分張組件3向上轉動即可。
41.如圖9和圖10所示，走紙分張組件3包括安裝支架31、主軸32、上分張輪33、下分張輪34、驅動電機35和吸紙輪36，主軸32轉動設置在箱體1內，主軸32為走紙分張組件3的轉動點，安裝支架31轉動安裝在主軸32上，安裝支架31可以相對主軸32進行轉動，安裝支架31上設有分票通道，該分票通道與票據輸送通道11的對接處鉸接，這樣保證安裝支架31在轉動過程中，通道大小不會受到影響。
42.在本實施例中，主軸32上設有主帶輪，驅動電機35固定在箱體1內，且驅動電機35的輸出軸上通過主傳動帶37與主軸32上的主帶輪傳動連接，驅動電機35的作用是驅使主軸32轉動。
43.在本實施例中，上分張輪33和下分張輪34分別通過轉軸轉動設置在安裝支架31上且位於分配通道的兩側，吸紙輪36通過轉軸轉動設置在安裝支架31上，主軸32與下分張輪34、吸紙輪36通過同步帶組件38傳動連接；同步帶組件38包括第一同步帶381和第二同步帶382，第一同步帶381將主軸32與下分張輪34的轉軸傳動連接，第二同步帶382將主軸32與吸紙輪36的轉軸傳動連接。第二拉繩44與安裝支架31連接。當票箱組件2插入至箱體1內後，吸紙輪36抵壓在票據的上表面，驅動電機35工作，通過主傳動帶37帶動主軸32轉動，主軸32傳動時通過第一同步帶381和第二同步帶382同時帶動下分張輪34和吸紙輪36轉動，吸紙輪36轉動時將票據輸送至上分張輪33和下分張輪34之間，然後經過上分張輪33和下分張輪34的分張作用後送入至票據輸送通道11內。
44.如圖6所示，先將票據堆疊在發票箱21內，然後將票箱組件2從插入口13插入至箱體1內，在插入過程中，滑塊211會被箱體1的側壁阻擋，使得滑塊211位置被限定，當票箱組件2繼續插入時，滑塊211相對發票箱21向後滑動，然後通過第一拉繩212拉動前擋板28向下滑動，使得票據的前端被釋放；
45.如圖7所示，當票據組件快插入到位時，回票箱22的前側會抵壓頂杆42，票據組件繼續插入時，頂板向安裝柱41內滑動並壓縮頂升彈簧43，走紙分張組件3在自身的重力下向下轉動，當票箱組件2插入到位後，前擋板28完全打開，走紙分張組件3的吸紙輪36抵壓在票
據的前端上表面。
46.驅動電機35工作，通過吸紙輪36逐張的將票據進行發放；在發放過程中，走紙分張組件3會在自身的重力下持續性地給票據一個穩定的抵壓力，同時支撐彈簧24也會持續給票據一個向上的支撐力，因此，即使票據因發放的推進變薄也不會影響到搓紙力的變化，保證票據不會出現卡票或重張現象。
47.如圖8所示，當票據快發放完時，安裝支架31搭接在前擋板28或者固定板上，這樣走紙分張組件3不會繼續向下轉動，此時，由於票據已經非常少了，重量較輕，這時支撐彈簧24將承載板23頂起，以使剩餘的票據穩定地與吸紙輪36抵壓，保證票據的正常輸送。
48.在本實施例中，由於走紙分張組件3在自身重力作用下以及票據在支撐彈簧24的作用下分別進行向下和向上運動，這樣僅需要較小的空間就能實現票據的發放，使得結構更加緊湊。同時，由於走紙分張組件3在自身重力下持續性地抵壓票據，徹底改變了現有票據發放過程中由於壓力變化導致搓紙力變化問題，解決了由於搓紙力不均勻導致的卡票及重張的問題；對於票據較少時需要很小壓力的問題，通過安裝支架31搭接在前擋板28或固定板上，使得吸紙輪36保持不動，然後利用支撐彈簧24將承載板23頂起，使得票據與吸紙輪36進行抵壓實現。
49.以上所述僅為本技術的較佳實施例而已，並不用以限制本技術，凡在本技術的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本技術的保護範圍之內。
