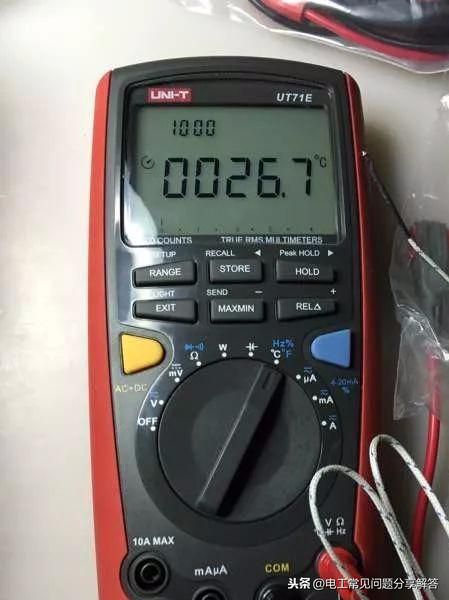

咱們先來看看萬用表上能插的孔

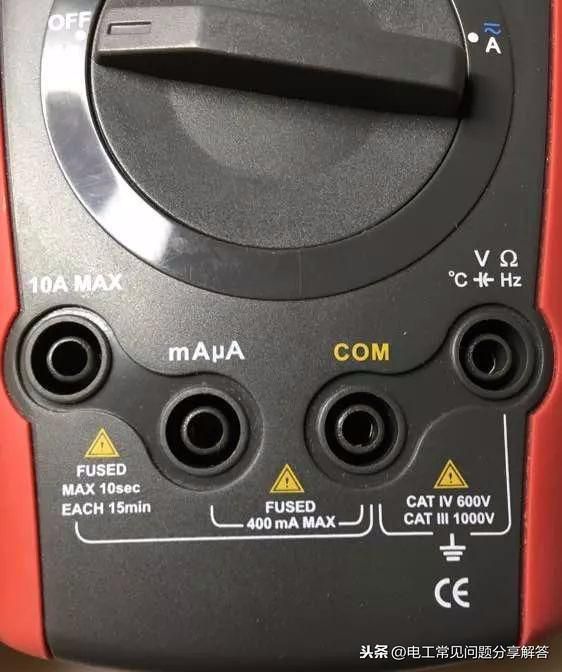

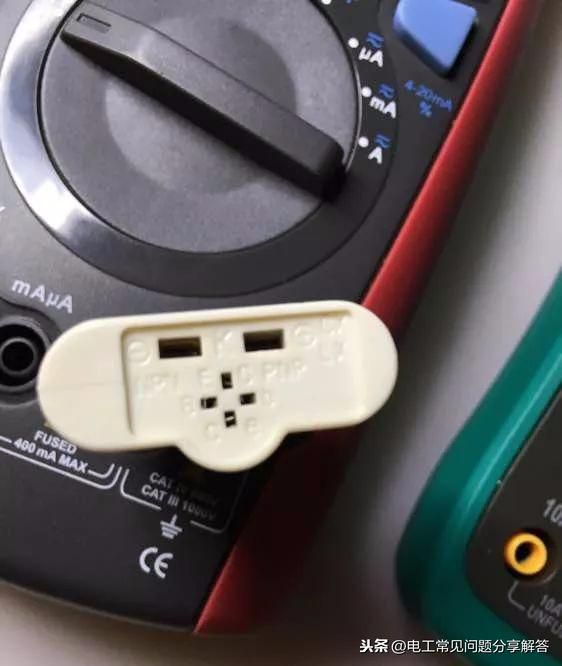

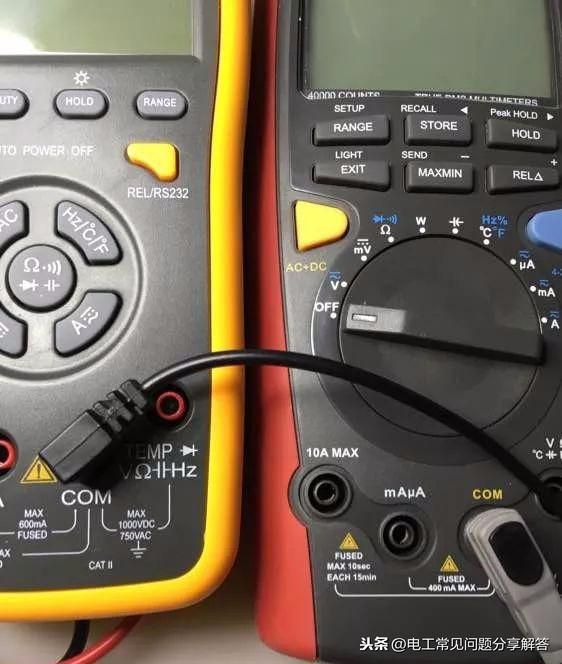

首先 黑筆永遠接COM 孔，是不會有錯的（比如下邊兩臺萬用表的接法）

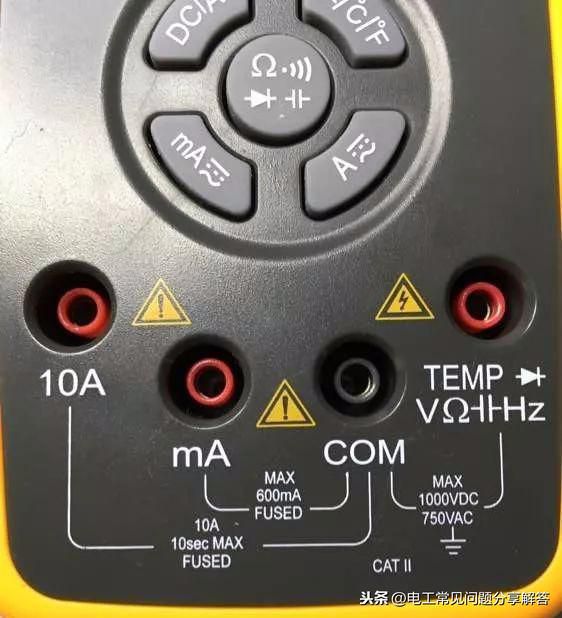

然後，紅筆接哪個孔就要看您使用的是哪個檔位了 如下圖

看看是不是和您想像的一樣～

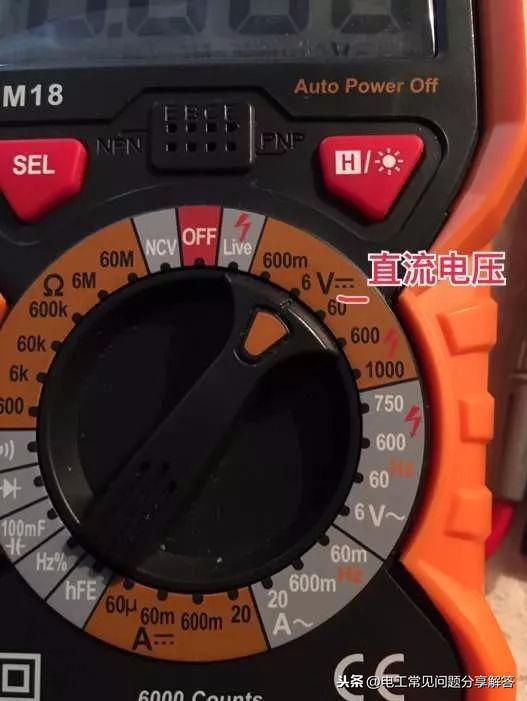

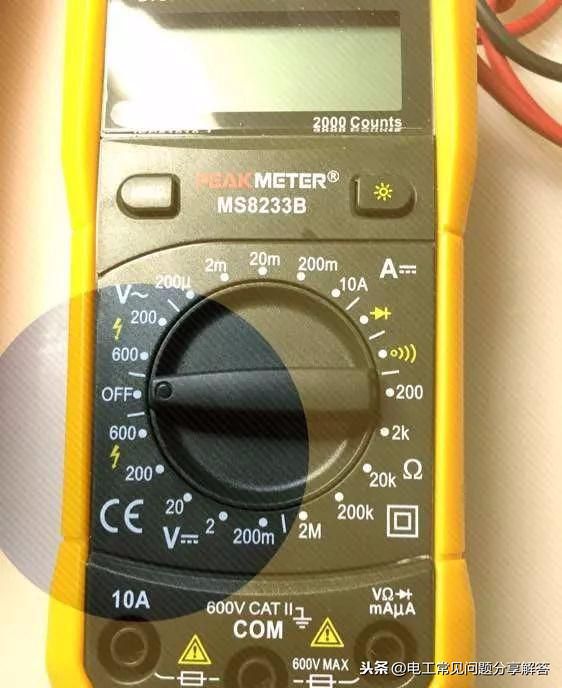

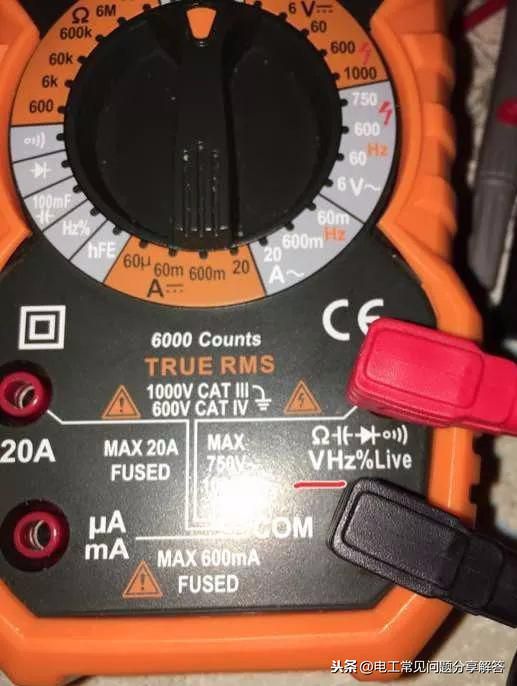

幾種不同萬用表的電壓檔位：

圖示說明

【V —— 電壓】

【～ —— 交流】

【 — ——直流】

【--- ——直流檔（可測交流）】

1.電壓檔的高檔位會損失精度，不過精度這種事情真的用不著太在意～ 差不到哪兒去，隨便用（僅限數字表）

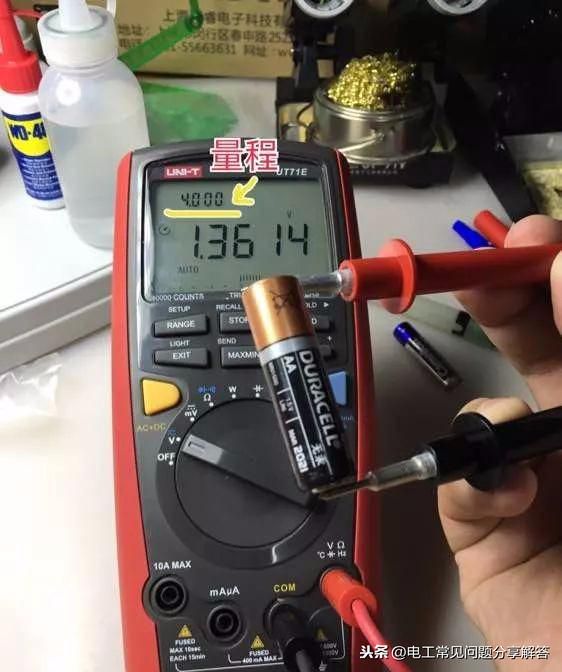

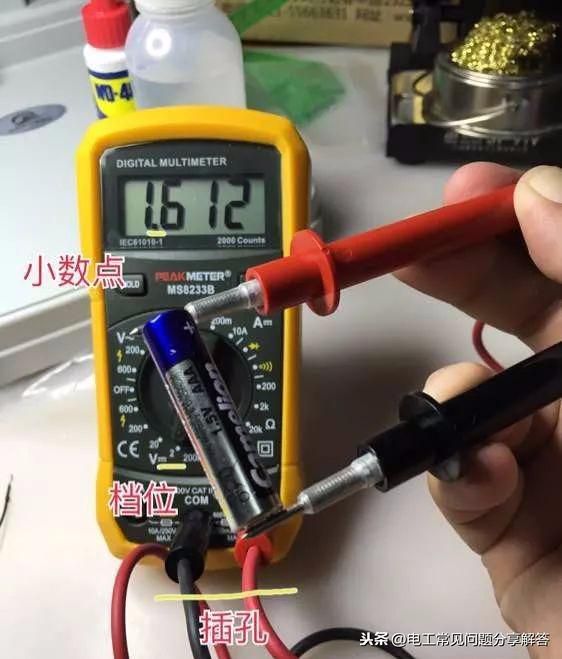

2. 電池的電壓千差萬別，別管電池皮上怎麼標，用表測出來的才是實際電壓

補充一句，不過檔位也不能差得太懸殊。因為萬用表的指標是包含一個尾數誤差的，如一般3位半的指標是0.5% 3，測一個1.600V的電壓，2V檔可能顯示1.5891.611(1600*0.5% 3=11)，如果非要用1000V檔測，那讀數可能是04了(1*0.5% 3=4)。

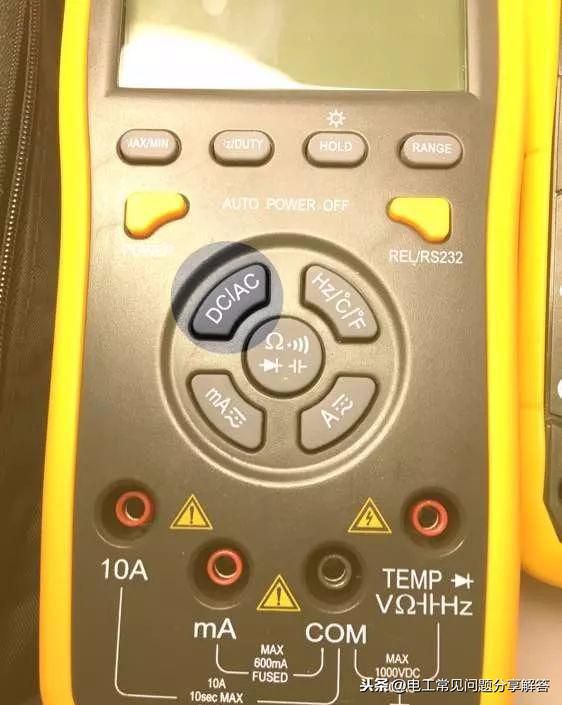

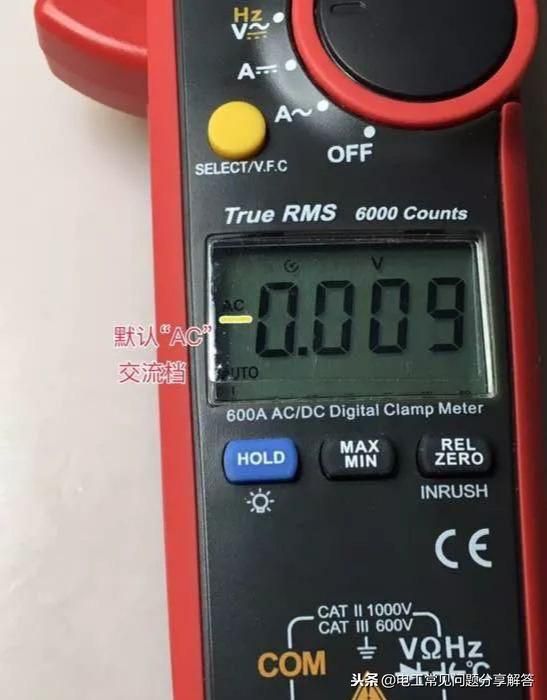

下面這款機型也是自動檔。打到電壓檔時，默認測試類型是 「AC」交流電壓，需要手動按「select按鈕」切換電壓測試類型到 「DC」 直流電壓

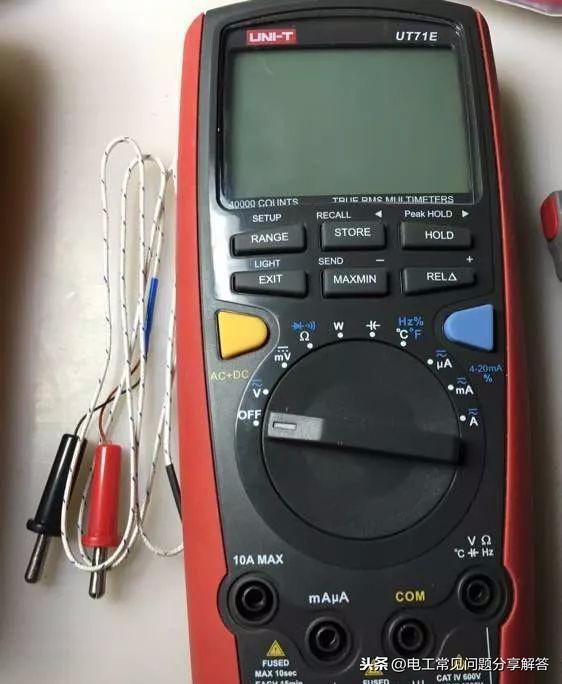

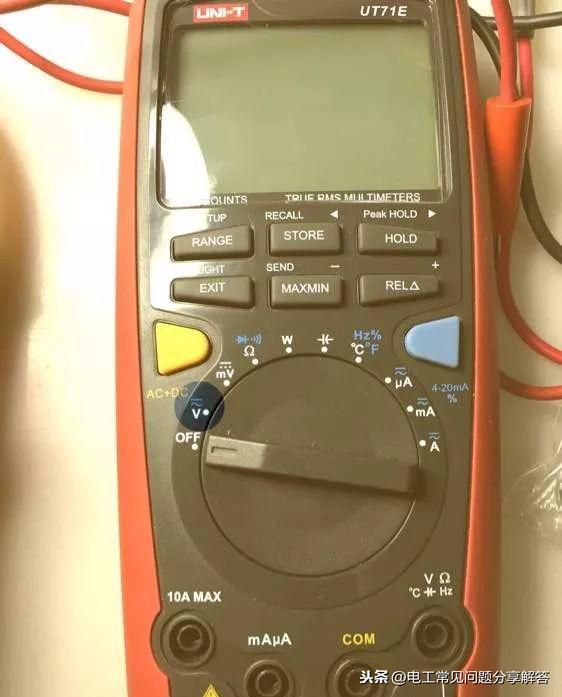

還有一隻 也測來看看～

在開始交流電壓測試前，先來看看幾個重要事項：

【要點IV】電壓檔皮實，不代表沒有危險。

危險來自於

1.脈衝高壓電

2.在表筆還連接在帶電電路時（正在測電壓），不斷開表筆，換檔！ （換檔的過程中，撥盤開關*路過*電阻、通斷、二極體、電容等檔位，輕則燒表，重則燒電器燒人）到目前為止，脈衝高壓電，在萬用表這個檔次的儀表上，還沒見過能防護的，真要測需要購買或自製高壓表筆；

在測電壓時，不斷開和待測電路的電源連接，直接換擋，也是導致燒表的重要原因。這個問題恰恰是因為電壓檔太皮實，容易【大意疏忽】。

現在有萬用表已經做到全檔位防燒，但規範還是應該儘量遵守的 【換檔前，斷開表筆連接】

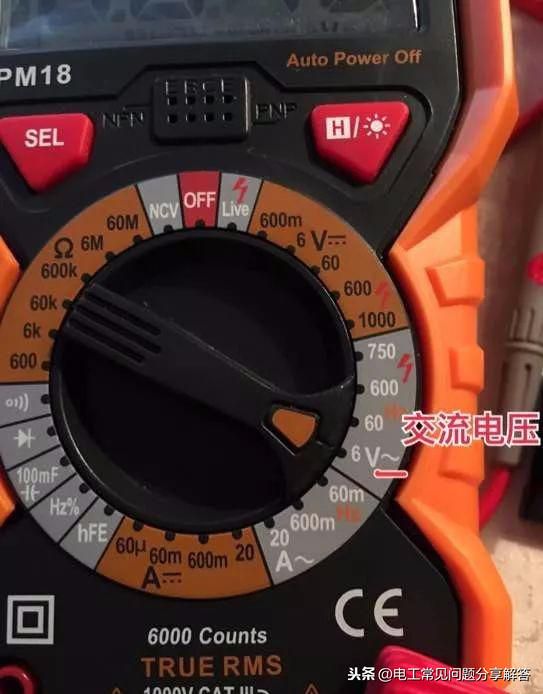

交流電壓測量時，萬用表表筆插法、檔位如下圖（畫紅線處依次是 1. 600V量程 2.交流電壓檔 3. 紅筆插在電壓測量孔 4. 黑筆插在公共com孔）

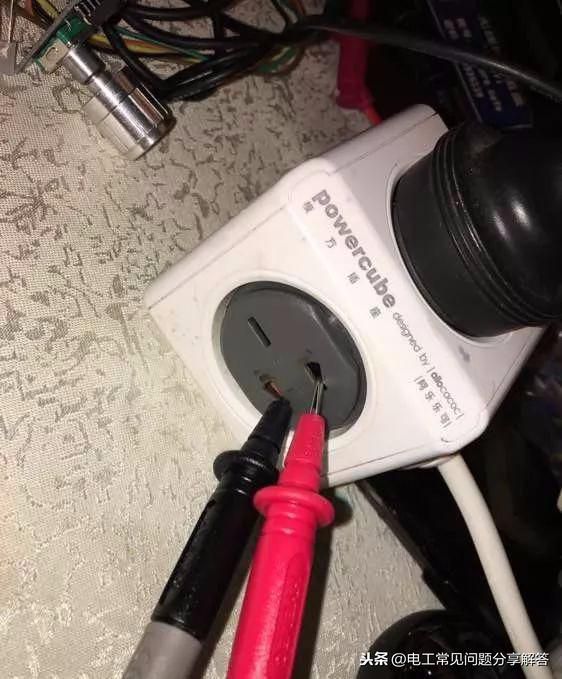

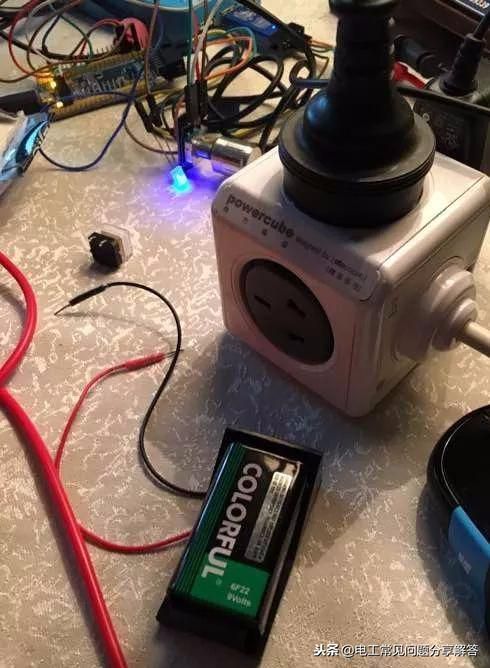

然後比較具有挑戰性的是… 把表筆插到插座裡～ 倒不是有什麼危險 只是

1. SB國標插孔不用特尖表筆一般插不進

2. 即便插得進 筆針普遍不夠長，表筆針不夠長，接觸不良得用手拿 左右捅一下然後固定。

3. 交流電分零火不分正負，不要指望萬用表交流檔能直接測出零火線

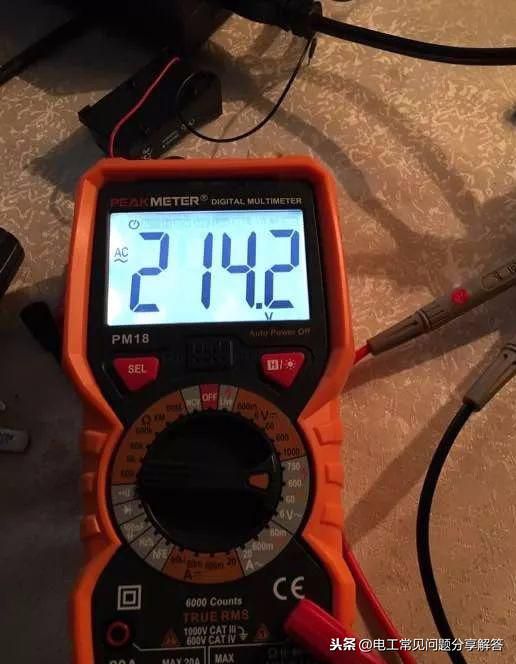

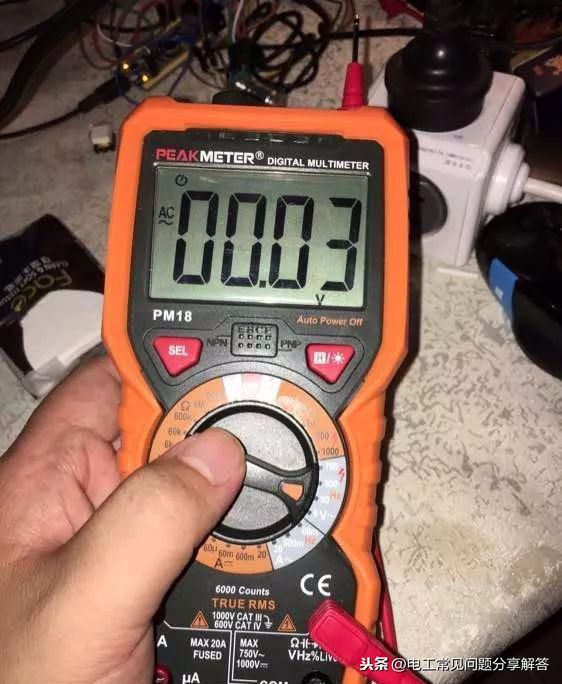

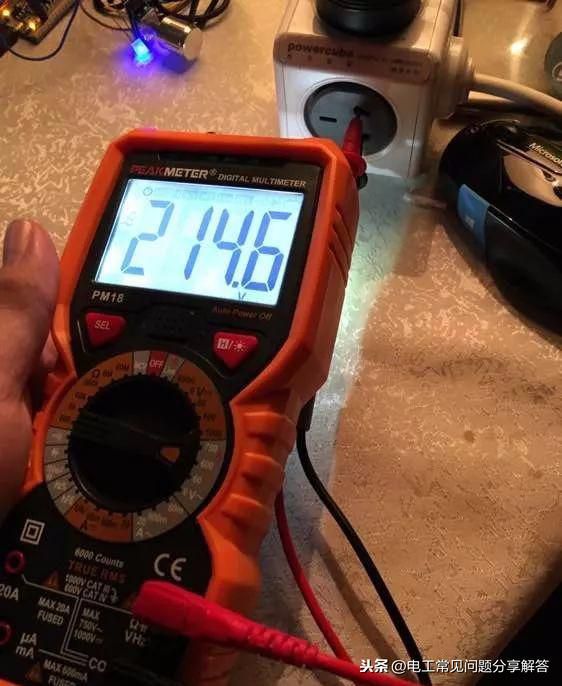

結果如圖，不要指望出現220V…… 這個電壓200V 到 250V 都正常，不同地方 甚至不同時間段 測得的讀數都是不一樣的。

順便一提萬用表的一種拿法，可以避免單手握持雙筆～（萬用表背後的表筆架就是這個用途 但說明書上基本都不寫～

首先，在把萬用表當電筆用時，一般是不需要（不要）插黑色表筆的，只用紅色表筆作為探針

檔位選擇小量程電壓檔。

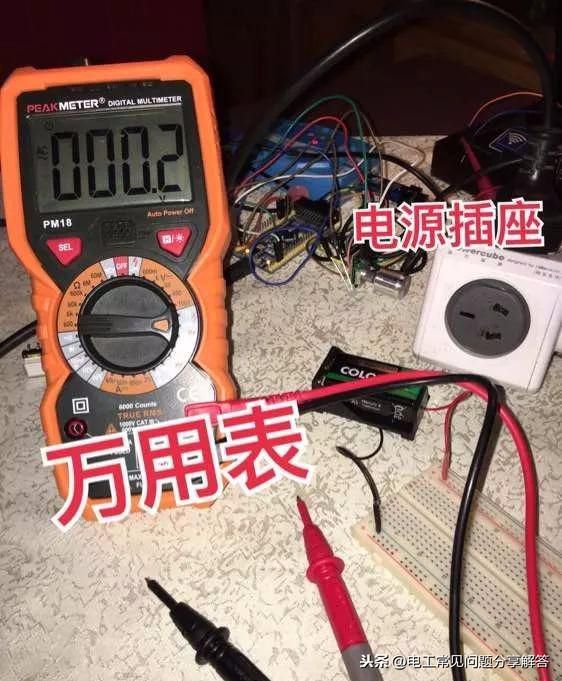

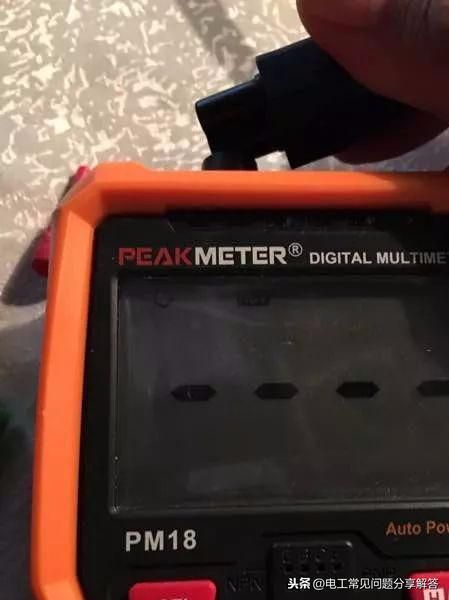

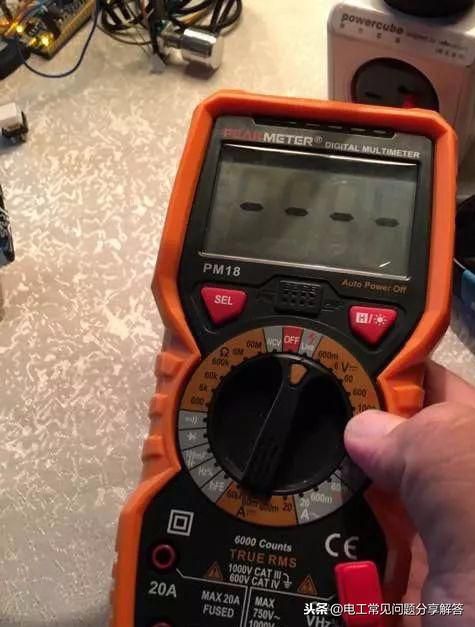

【要點V】我見過的每個萬用表都能判別零火線，不一定要有特別的「火線判斷」檔位。只需要選擇合適的小電壓檔 單表筆接觸帶測插孔就可以，至於用多小的檔位，用交流電壓還是直流電壓檔，不同的表不一樣，高靈敏度（不要太便宜）的表可以使用交流檔，不行再試直流檔。只有一點務必注意【只需要用一隻錶針接觸插孔！】此時因為黑筆懸空，形不成迴路電流，設備和人身的安全都無需擔心～

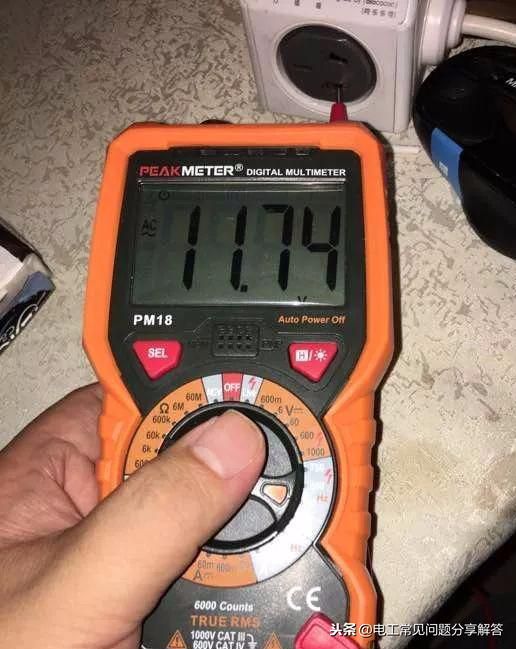

測試結果如圖（事實證明，這家咖啡廳的零火線裝反了…

如過有零火線（LIVE 檔）就更方便了，聲光報零火，不用讀數

另外如果有NCV檔，測零火線更方便

注意技巧的話，ncv檔還可以

1. 隔著線皮檢查到電線內部零火線的大概位置（不精確但可行）

2. 用表筆作為天線，作為偵測檢修時意外合閘通電的報警器，或是在強幹擾環境下遠距離探測是否帶電 或分辨零火線

前邊演示了如何測直流電壓、測交流電壓、測火線、非接觸測電壓（ncv），最後再講個新人喜歡問的 「不知道電壓是直流電還是交流電，怎麼測？」的問題

因為別的教程貼會講到，這裡只做最實用簡單的介紹：1.直流電分正負極，交流之分零火線（火線上有波動的正/負電壓，零線是「0電壓」線）所以，看到「 - 」標記的，肯定是直流，如下圖

一般的 電池/小功率家用電器 大部分的直流（像液晶電視，雖然接交流電，但屏幕、led燈板、內置的電腦板，使用的都是直流電）。

電網之所以供給用戶交流，是因為交流電在傳輸、變壓時有天生的優勢，比起直流供電能節省大量的成本。（很久以前，愛迪生發明的「電」就是直流電，那個時代 發電機是直發電機是直流的，電線上跑的也是直流電。這個情況一直到一個叫特斯拉的年輕人推廣交流電後才有所改觀。

特斯拉因此成為愛迪生的頭號對手，最終他還用自己落魄死去的結局，揭示了愛迪生陰暗的一面…… 不過這是另外一個故事了

因為測交流電壓和直流電壓，表筆插孔的位置是一樣的，所以在萬用表操作上，區別僅在於檔位不同

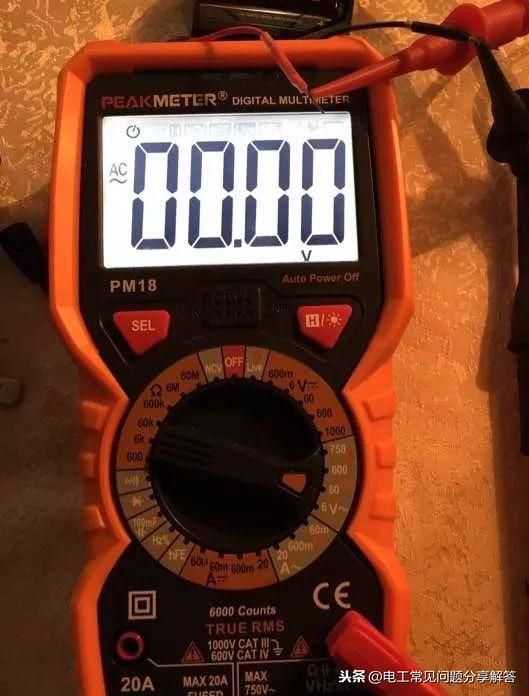

對比一下，分別使用交流電壓檔和直流電壓檔，測量220V交流電壓的結果

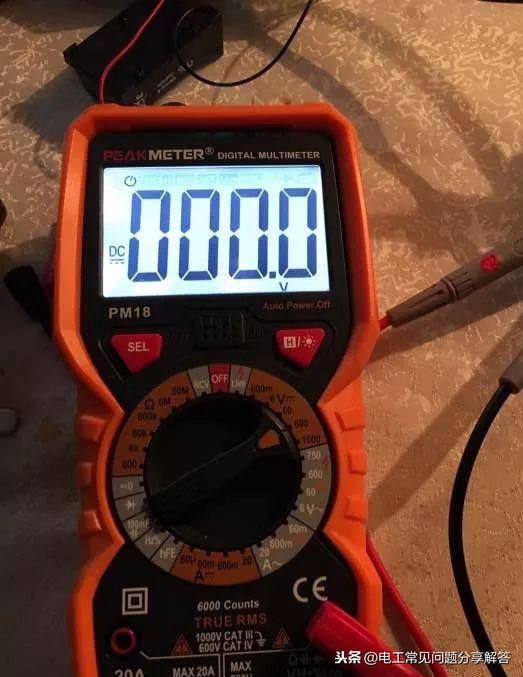

再對比一下，分別使用直流電壓檔和交流電壓檔測量 9V電池直流電壓的結果

不難看出，如果把交流電壓當直流測量，或者把直流電壓當交流電壓測量，得到的讀數會非常小，遠遠偏離根據常識推測的電壓值。簡單的說，能讀到根據常識來講，「正常」數值的電壓時，萬用表如果用的交流檔，那測的就是交流電壓。
