一種無紡布生產設備用放置架的製作方法
2023-06-09 22:39:23 3
1.本實用新型涉及無紡布生產加工技術領域，特別是一種無紡布生產設備用放置架。
背景技術：
2.無紡布是一種非織布，直接利用高聚物切片、短纖維或長絲將纖維通過氣流或機械成網，然後經過水刺、針刺或熱軋加固，最後經過後整理形成的無編制的布料。具有柔軟、透氣和平面結構的新型纖維製品，優點是不產生纖維屑，強韌、耐用、絲般柔軟，也是增強材料的一種，而且還有棉質的感覺，和棉織品相比，無紡布的袋子容易成形，而且造價便宜。可用於不同的行業，比如隔音，隔熱，電熱片，口罩，服裝，醫用，填充材料等。
3.無紡布在加工完成後，經過收卷後需要堆疊在放置架上，以便於工作人員對收卷後的無紡布進行歸置。
4.但是，現有的放置架，存在以下缺點：
5.1、現有的放置架，在無紡布堆疊時，由於收卷過後的無紡布呈圓柱狀，在堆疊的時候易於發生滾動掉落；
6.2、現有的放置架，為了便於移動，一般會在底部設置輪子，由於有輪子的原因，將放置架移動到指定地點後，不便於對其進行固定，現有技術一般是靠磚塊抵住輪子，來對放置架進行固定，操作起來較為麻煩。
7.因此，急需提出一種無紡布生產設備用放置架，來解決上述問題。
技術實現要素：
8.本實用新型的目的在於克服現有技術的缺點，提供一種無紡布生產設備用放置架。
9.本實用新型的目的通過以下技術方案來實現：一種無紡布生產設備用放置架，包括本體，所述本體的一側活動連接有固定機構，所述本體的頂部滑動連接有支撐機構，所述支撐機構的頂部搭接有無紡布卷；
10.所述固定機構包括第一連接板、轉軸、卡塊、踏板和抵塊，所述第一連接板的一側固定連接有轉軸，所述第一連接板的一側固定連接有卡塊，所述第一連接板的一側固定連接有踏板，所述第一連接板的一側固定連接有抵塊；
11.所述支撐機構包括第二連接板、滑塊、連接塊、固定螺栓、擋板和墊塊，所述第二連接板的底部固定連接有滑塊，所述第二連接板的一側固定連接有連接塊，所述連接塊的中部螺紋連接有固定螺栓，所述第二連接板頂部的一側固定連接有擋板，所述第二連接板的頂部固定連接有墊塊。
12.優選的，所述本體包括平板、連接座、行走輪、連接軸、推把、滑槽、限位螺栓、凹槽、連接孔和卡槽，所述平板的底部固定安裝有連接座，所述連接座的底部設置有行走輪，所述行走輪的一側固定連接有連接軸，所述平板的一側固定連接有推把，所述平板的頂部開設
有滑槽，所述滑槽內部的一側設置有限位螺栓，所述平板的一側開設有凹槽，所述凹槽的內部開設有連接孔，所述凹槽的內部開設有卡槽。
13.優選的，所述第一連接板位於凹槽的內部，所述轉軸位於連接孔的內部，所述第一連接板通過轉軸與平板轉動連接。
14.通過採用上述技術方案，在將本體推動到指定的地點後，只需要踩下踏板，踏板帶動第一連接板轉動，卡塊從卡槽中轉出來，抵塊抵在連接軸上，通過連接軸對行走輪進行固定，避免其繼續轉動，確保了本體的穩定性。
15.優選的，所述卡槽與卡塊相適配，所述卡塊的材質為橡膠。
16.優選的，所述連接軸中部的外表面設置有防滑條紋，所述抵塊的位置與連接軸設置防滑條紋的位置相對應，所述抵塊的底部開設有與連接軸相適配的槽，所述抵塊的材質為橡膠。
17.通過採用上述技術方案，防滑條紋的設置，使得在抵塊抵住連接軸時，能夠增大抵塊與連接軸之間的摩擦。
18.優選的，所述滑塊位於滑槽的內部，所述滑塊通過滑槽與平板滑動連接。
19.優選的，所述擋板遠離第二連接板的一側倒有圓角，所述擋板的數量為兩個，對稱分布在所述第二連接板的頂部。
20.通過採用上述技術方案，圓角的設置，使得擋板不會對無紡布卷造成損壞。
21.優選的，所述支撐機構的數量為多個，均滑動連接在所述本體的頂部。
22.通過採用上述技術方案，可以根據無紡布卷的粗細來調整支撐機構之間的位置和支撐機構的數量。
23.本實用新型具有以下優點：
24.1、該無紡布生產設備用放置架，通過設置支撐機構，在對收卷後的無紡布卷進行擺放時，先轉動固定螺栓，對第二連接板的位置進行固定，然後把收卷後的無紡布卷放在兩個擋板之間，擋板對無紡布卷的位置進行限位，避免無紡布卷滾落，支撐機構與本體滑動連接，且支撐機構的數量為多個，可以根據無紡布卷的粗細來調整支撐機構之間的位置和支撐機構的數量，進一步提高了實用性；
25.2、該無紡布生產設備用放置架，通過設置固定機構，固定機構活動連接在本體的一側，需要移動放置架時，直接通過推把推動即可，在將本體推動到指定的地點後，只需要踩下踏板，踏板帶動第一連接板轉動，卡塊從卡槽中轉出來，抵塊抵在連接軸上，通過連接軸對行走輪進行固定，避免其繼續轉動，確保了本體的穩定性，且操作起來十分的方便。
附圖說明

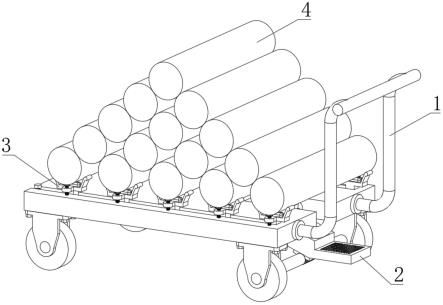

26.圖1為本實用新型放置無紡布卷時的結構示意圖；
27.圖2為本實用新型第一視角的結構示意圖；
28.圖3為本實用新型第二視角的結構示意圖；
29.圖4為本實用新型本體的結構示意圖；
30.圖5為本實用新型圖4中a處的結構放大示意圖；
31.圖6為本實用新型固定機構的結構示意圖；
32.圖7為本實用新型支撐機構的結構示意圖。
33.圖中：1-本體，101-平板，102-連接座，103-行走輪，104-連接軸，105-推把，106-滑槽，107-限位螺栓，108-凹槽，109-連接孔，110-卡槽，2-固定機構，201-第一連接板，202-轉軸，203-卡塊，204-踏板，205-抵塊，3-支撐機構，301-第二連接板，302-滑塊，303-連接塊，304-固定螺栓，305-擋板，306-墊塊，4-無紡布卷。
具體實施方式
34.下面結合附圖對本實用新型做進一步的描述，但本實用新型的保護範圍不局限於以下所述。
35.如圖1-7所示，一種無紡布生產設備用放置架，它包括本體1，本體1的一側活動連接有固定機構2，本體1的頂部滑動連接有支撐機構3，支撐機構3的數量為多個，均滑動連接在本體1的頂部，支撐機構3的頂部搭接有無紡布卷4，需要說明的是，無紡布卷4並不屬於本技術，將其畫出只是為了更好的表示其所在的位置；
36.固定機構2包括第一連接板201、轉軸202、卡塊203、踏板204和抵塊205，第一連接板201的一側固定連接有轉軸202，第一連接板201的一側固定連接有卡塊203，卡塊203的材質為橡膠，第一連接板201的一側固定連接有踏板204，踏板204的頂部設置有防滑條紋，在使用時，起到防滑的作用，第一連接板201的一側固定連接有抵塊205；
37.支撐機構3包括第二連接板301、滑塊302、連接塊303、固定螺栓304、擋板305和墊塊306，第二連接板301的底部固定連接有滑塊302，第二連接板301的一側固定連接有連接塊303，連接塊303的中部螺紋連接有固定螺栓304，第二連接板301頂部的一側固定連接有擋板305，擋板305遠離第二連接板301的一側倒有圓角，擋板305的數量為兩個，對稱分布在第二連接板301的頂部，第二連接板301的頂部固定連接有墊塊306。
38.作為本實用新型一種優選技術方案，本體1包括平板101、連接座102、行走輪103、連接軸104、推把105、滑槽106、限位螺栓107、凹槽108、連接孔109和卡槽110，平板101的底部固定安裝有連接座102，連接座102的底部設置有行走輪103，行走輪103的一側固定連接有連接軸104，連接軸104中部的外表面設置有防滑條紋，抵塊205的位置與連接軸104設置防滑條紋的位置相對應，抵塊205的底部開設有與連接軸104相適配的槽，抵塊205的材質為橡膠，平板101的一側固定連接有推把105，平板101的頂部開設有滑槽106，滑塊302位於滑槽106的內部，滑塊302通過滑槽106與平板101滑動連接，滑槽106內部的一側設置有限位螺栓107，平板101的一側開設有凹槽108，凹槽108的內部開設有連接孔109，第一連接板201位於凹槽108的內部，轉軸202位於連接孔109的內部，第一連接板201通過轉軸202與平板101轉動連接，凹槽108的內部開設有卡槽110，卡槽110與卡塊203相適配。
39.本實用新型的工作過程如下：
40.s1、需要移動放置架時，直接通過推把105推動即可；
41.s2、在將本體1推動到指定的地點後，只需要踩下踏板204，踏板204帶動第一連接板201轉動，卡塊203從卡槽110中轉出來，抵塊205抵在連接軸104上，通過連接軸104對行走輪103進行固定，避免其繼續轉動，確保了本體1的穩定性；
42.s3、在對收卷後的無紡布卷4進行擺放時，先擰松固定螺栓304，然後根據無紡布卷4的粗細來調整支撐機構3之間的距離，調整好後，擰緊固定螺栓304，對第二連接板301的位置進行固定；
43.s4、然後把收卷後的無紡布卷4放在兩個擋板305之間，擋板305對無紡布卷4的位置進行限位，避免無紡布卷4滾落；
44.s5、然後依次向上堆疊無紡布卷4即可。
45.綜上所述，在使用者使用時，通過設置支撐機構3，在對收卷後的無紡布卷4進行擺放時，先轉動固定螺栓304，對第二連接板301的位置進行固定，然後把收卷後的無紡布卷4放在兩個擋板305之間，擋板305對無紡布卷4的位置進行限位，避免無紡布卷4滾落，支撐機構3與本體1滑動連接，且支撐機構3的數量為多個，可以根據無紡布卷4的粗細來調整支撐機構3之間的位置和支撐機構3的數量，進一步提高了實用性；通過設置固定機構2，固定機構2活動連接在本體1的一側，需要移動放置架時，直接通過推把105推動即可，在將本體1推動到指定的地點後，只需要踩下踏板204，踏板204帶動第一連接板201轉動，卡塊203從卡槽110中轉出來，抵塊205抵在連接軸104上，通過連接軸104對行走輪103進行固定，避免其繼續轉動，確保了本體1的穩定性，且操作起來十分的方便。
46.儘管已經示出和描述了本實用新型的實施例，對於本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的範圍由所附權利要求及其等同物限定。
