一種五防鎖鎖扣套的製作方法
2023-05-29 05:00:31
1.本發明涉及五防鎖的技術領域，尤其涉及一種五防鎖鎖扣套。
背景技術：
2.五防鎖是一種高壓開關設備用鎖，該鎖強制運行人員按照既定的安全操作程序，對電氣設備進行正確的操作，從而避免了誤操作事故的發生，充分滿足防止誤拉合開關；防止帶負荷拉合隔離刀閘；防止誤入帶電間隔；防止帶電掛接地線；防止帶地線(接地刀閘)合閘的五防要求。
3.但是，現有的五防鎖的鎖梁的粗細度是固定的，五防鎖的鎖梁掛上設備的兩個鎖扣後，鎖扣和鎖梁之間存在間隙，使得設備中的被鎖定的機構能夠出現小幅度的移動，當五防鎖應用到隔離開關時，需要將隔離開關中的插銷提把上的鎖扣和機構上預設的鎖扣通過五防鎖鎖定，但是鎖定後因為鎖梁和鎖扣間的縫隙，且很多隔離開關插銷短、插孔淺，使得很多操作人員能夠違規操作，不打開五防鎖的情況下，就可以將通過插銷提把的小幅度移動將插銷從插孔的內側抽出，很容易產生不按照規範操作造成的安全事故問題。
技術實現要素：
4.本部分的目的在於概述本發明的實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本技術的說明書摘要和發明名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊，而這種簡化或省略不能用於限制本發明的範圍。
5.鑑於上述現有五防鎖鎖扣套存在的問題，提出了本發明。
6.因此，本發明目的是提供一種五防鎖鎖扣套。
7.為解決上述技術問題，本發明提供如下技術方案：包括，限位機構，包括定位部、設於所述定位部內側的第一推動部，以及設於所述第一推動部上的第二推動部；以及，鎖定機構，包括與所述定位部相連的第一驅動部和第二驅動部，以及設於所述第一驅動部和第二驅動部之間的掛鎖部；所述第一驅動部用於驅動第一推動部，所述第二驅動部用於驅動第一推動部。
8.作為本發明所述五防鎖鎖扣套的一種優選方案，其中：所述定位部包括中置殼，包括滑移設於所述中置殼上的第一擴張件和第二擴張件；所述第一擴張件垂直於第二擴張件。。
9.作為本發明所述五防鎖鎖扣套的一種優選方案，其中：所述第一推動部滑移設於中置殼內側的滑移柱、開設於所述滑移柱外側的豎向槽、所述滑移柱於豎向槽內側設置的第一擠壓斜杆，以及開設於所述滑移柱外側垂直於豎向槽的橫向槽；所述第二推動部包括橫杆，以及設於所述橫杆上的第二擠壓斜杆，所述第二擠壓斜杆滑移連接於橫向槽的內側；所述第一推動部和第二推動部互相靠近時，所述第一擠壓斜杆驅動第一擴張件向遠離中置殼方向移動，所述第二擠壓斜杆驅動第二擴張件向遠離中置殼方向移動。
10.作為本發明所述五防鎖鎖扣套的一種優選方案，其中：所述第一擴張件包括滑移
設於第一擠壓斜杆上的第一滑移塊、設於所述第一滑移塊上貫穿中置殼的第一延伸柱、設於所述第一延伸柱端部的第一牴觸塊，以及設於所述第一滑移塊和中置殼內側壁之間的第一彈簧；所述第二擴張件包括滑移設於第二擠壓斜杆上的第二滑移塊、設於所述第二滑移塊上貫穿中置殼的第二延伸柱、設於所述第二延伸柱端部的第二牴觸塊，以及設於所述第二滑移塊和中置殼內側壁之間的第二彈簧。
11.作為本發明所述五防鎖鎖扣套的一種優選方案，其中：所述第一驅動部包括套接於中置殼一端第一套罩、位於所述第一套罩端部的第一端部限位板，以及螺紋連接於所述第一套罩上的第一螺栓；所述第二驅動部包括套接於中置殼另一端的第二套罩、位於所述第二套罩端部的第二端部限位板，以及螺紋連接於所述第二套罩上的第二螺栓；所述第一螺栓端部與滑移柱相牴觸，所述第二螺栓端部與橫杆相牴觸。
12.作為本發明所述五防鎖鎖扣套的一種優選方案，其中：所述掛鎖部包括第一掛鎖件和第二掛鎖件。
13.作為本發明所述五防鎖鎖扣套的一種優選方案，其中：還包括隔離機構，還包括，第一隔離件，與所述第一套罩相牴觸；第二隔離件，與所述第二套罩相牴觸；其中，所述第一隔離件與第二隔離件可拆卸連接，所述第一隔離件將第一螺栓包裹，所述第二隔離件將第二螺栓包裹。
14.作為本發明所述五防鎖鎖扣套的一種優選方案，其中：所述第一隔離件包括與第一套罩端部牴觸的第一隔離罩，所述第二隔離件包括與第二套罩端部牴觸的第二隔離罩。
15.作為本發明所述五防鎖鎖扣套的一種優選方案，其中：所述第一套罩和第二套罩之間通過連接件可拆卸連接，所述連接件包括設於第一端部限位板上的第一連接銷、設於所述第二端部限位板上的第二連接銷，以及連接螺栓；所述第一連接銷上開設螺紋孔。
16.作為本發明所述五防鎖鎖扣套的一種優選方案，其中：所述第一隔離件還包括設於第一隔離罩上的第一延伸臂，以及設於所述第一延伸臂端部的第一蓋罩；所述第二隔離件包括設於第二隔離罩上的第二延伸臂，以及設於所述第二延伸臂端部的第二蓋罩；所述掛鎖部包括設於第一延伸臂上的第一掛鎖件，以及設於所述第二延伸臂上的第二掛鎖件。
17.本發明的有益效果：通過設置限位機構和鎖定機構，第一推動部和第二推動部互相靠近的過程中，擠壓第一擴張件和第二擴張件，使得第一擴張件和第二擴張件向中置殼外側擴張，第一擴張件頂緊其中一個鎖扣的內側，第二擴張件頂緊另一個鎖扣的內側，五防鎖通過掛鎖部同時連接第一驅動部和第二驅動部，使得兩個鎖扣之間不再能晃動，避免了操作人員違規操作的問題。
附圖說明
18.為了更清楚地說明本發明實施例的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對於本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其它的附圖。其中：

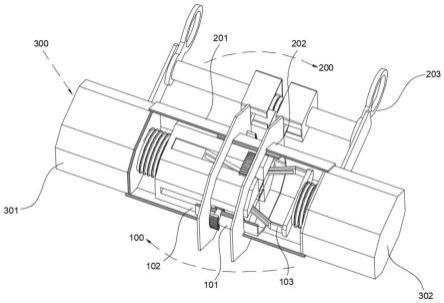

19.圖1為本發明五防鎖鎖扣套的整體結構示意圖。
20.圖2為本發明五防鎖鎖扣套所述的限位機構結構示意圖。
21.圖3為本發明五防鎖鎖扣套所述的內部結構示意圖。
22.圖4為本發明五防鎖鎖扣套所述的整體結構爆炸圖。
23.圖5為本發明五防鎖鎖扣套所述的使用狀態結構示意圖。
具體實施方式
24.為使本發明的上述目的、特徵和優點能夠更加明顯易懂，下面結合說明書附圖對本發明的具體實施方式做詳細的說明。
25.在下面的描述中闡述了很多具體細節以便於充分理解本發明，但是本發明還可以採用其他不同於在此描述的其它方式來實施，本領域技術人員可以在不違背本發明內涵的情況下做類似推廣，因此本發明不受下面公開的具體實施例的限制。
26.其次，此處所稱的「一個實施例」或「實施例」是指可包含於本發明至少一個實現方式中的特定特徵、結構或特性。在本說明書中不同地方出現的「在一個實施例中」並非均指同一個實施例，也不是單獨的或選擇性的與其他實施例互相排斥的實施例。
27.再其次，本發明結合示意圖進行詳細描述，在詳述本發明實施例時，為便於說明，表示器件結構的剖面圖會不依一般比例作局部放大，而且所述示意圖只是示例，其在此不應限制本發明保護的範圍。此外，在實際製作中應包含長度、寬度及深度的三維空間尺寸。
28.實施例1
29.參照圖1，提供了一種五防鎖鎖扣套的整體結構示意圖，如圖1，一種五防鎖鎖扣套包括唇彩瓶，包括，限位機構100，包括定位部101、設於定位部101內側的第一推動部102，以及設於第一推動部102上的第二推動部103；以及，鎖定機構200，包括與定位部101相連的第一驅動部201和第二驅動部202，以及設於第一驅動部201和第二驅動部202之間的掛鎖部203；第一驅動部201用於驅動第一推動部102，第二驅動部202用於驅動第一推動部102，定位部101包括中置殼101a，包括滑移設於中置殼101a上的第一擴張件101b和第二擴張件101c；第一擴張件101b垂直於第二擴張件101c，以隔離開關為例，在使用五防鎖時，先將本鎖扣套插入到需要上鎖的兩個鎖扣的內側，使得第一擴張件101b和其中一個鎖扣的位置對應，第二擴張件101c和另一個鎖扣的位置對應，在插入完成後，通過第一驅動部201驅動第一推動部102，使得第一推動部102向第二推動部103方向移動，通過第二驅動部202驅動第二推動部103，使得第二推動部103向第一推動部102方向移動，第一推動部102和第二推動部103互相靠近的過程中，擠壓第一擴張件101b和第二擴張件101c，使得第一擴張件101b和第二擴張件101c向中置殼101a外側擴張，第一擴張件101b頂緊其中一個鎖扣的內側，第二擴張件101c頂緊另一個鎖扣的內側，五防鎖通過掛鎖部203同時連接第一驅動部201和第二驅動部202，使得兩個鎖扣之間不再能晃動，避免了操作人員違規操作的問題。
30.具體的，參照圖2，第一推動部102滑移設於中置殼101a內側的滑移柱102a、開設於滑移柱102a外側的豎向槽102b、滑移柱102a於豎向槽102b內側設置的第一擠壓斜杆102c，以及開設於滑移柱102a外側垂直於豎向槽102b的橫向槽102d；第二推動部103包括橫杆103a，以及設於橫杆103a上的第二擠壓斜杆103b，第二擠壓斜杆103b滑移連接於橫向槽102d的內側；第一推動部102和第二推動部103互相靠近時，第一擠壓斜杆102c驅動第一擴張件101b向遠離中置殼101a方向移動，第二擠壓斜杆103b驅動第二擴張件101c向遠離中置殼101a方向移動，在第一推動部102向第二推動部103方向移動的過程中，第一擠壓斜杆102c擠壓第一擴張件101b，使得第一擴張件101b向遠離中置殼101a方向移動，直到第一擴
張件101b牴觸到其中一個鎖扣的內壁，當第二推動部103向第一推動部102方向移動時，第二擠壓斜杆103b擠壓第二擴張件101c，使得第二擴張件101c向遠離中置殼101a方向移動，直到第二擴張件101c牴觸到另一個鎖扣的內壁，限制兩個鎖扣之間位置，避免兩個鎖扣之間出現互相移動的情況。
31.其中，在此實施例中，開設在滑移柱102a外側的豎向槽102b的數量取兩個，橫向槽102d的數量也取兩個，豎向槽102b和橫向槽102d互相垂直，第一擴張件101b和第二擴張件101c的數量也取兩個，第一擴張件101b和第二擴張件101c互相垂直，另外的，第一擠壓斜杆102c和第二擠壓斜杆103b的數量也取兩個。
32.操作過程：本鎖扣套插入到需要上鎖的兩個鎖扣的內側，使得第一擴張件101b和其中一個鎖扣的位置對應，第二擴張件101c和另一個鎖扣的位置對應，在插入完成後，通過第一驅動部201驅動第一推動部102，使得第一推動部102向第二推動部103方向移動，通過第二驅動部202驅動第二推動部103，使得第二推動部103向第一推動部102方向移動，第一推動部102和第二推動部103互相靠近的過程中，擠壓第一擴張件101b和第二擴張件101c，使得第一擴張件101b和第二擴張件101c向中置殼101a外側擴張，第一擴張件101b頂緊其中一個鎖扣的內側，第二擴張件101c頂緊另一個鎖扣的內側，五防鎖通過掛鎖部203同時連接第一驅動部201和第二驅動部202，使得兩個鎖扣之間不再能晃動，避免了操作人員違規操作的問題。
33.實施例2
34.參照圖2，該實施例不同於第一個實施例的是：第一擴張件101b包括滑移設於第一擠壓斜杆102c上的第一滑移塊101b-1、設於第一滑移塊101b-1上貫穿中置殼101a的第一延伸柱101b-2、設於第一延伸柱101b-2端部的第一牴觸塊101b-3，以及設於第一滑移塊101b-1和中置殼101a內側壁之間的第一彈簧101b-4；第二擴張件101c包括滑移設於第二擠壓斜杆103b上的第二滑移塊101c-1、設於第二滑移塊101c-1上貫穿中置殼101a的第二延伸柱101c-2、設於第二延伸柱101c-2端部的第二牴觸塊101c-3，以及設於第二滑移塊101c-1和中置殼101a內側壁之間的第二彈簧101c-4，當第一推動部102向第二推動部103方向移動時，第一擠壓斜杆102c擠壓第一滑移塊101b-1，隨著第一擠壓斜杆102c的移動，第一擠壓斜杆102c對第一滑移塊101b-1的支撐點逐漸升高，使得第一滑移塊101b-1推動第一延伸柱101b-2，使得第一延伸柱101b-2向遠離中置殼101a的方向移動，第二擠壓斜杆103b對第二滑移塊101c-1的推動與上文類似，在此不多贅述，即，第一推動部102和第二推動部103互相靠近的過程中，兩個第一擠壓斜杆102c推動兩個第一延伸柱101b-2互相遠離，直到兩個第一牴觸塊101b-3牴觸其中一個鎖扣的內側壁，兩個第二擠壓斜杆103b推動兩個第二延伸柱101c-2互相遠離，直到兩個第二牴觸塊101c-3牴觸另一個鎖扣的內側壁。
35.具體的，參照圖2和圖3，第一驅動部201包括套接於中置殼101a一端第一套罩201a、位於第一套罩201a端部的第一端部限位板201b，以及螺紋連接於第一套罩201a上的第一螺栓201c；第二驅動部202包括套接於中置殼101a另一端的第二套罩202a、位於第二套罩202a端部的第二端部限位板202b，以及螺紋連接於第二套罩202a上的第二螺栓202c；第一螺栓201c端部與滑移柱102a相牴觸，第二螺栓202c端部與橫杆103a相牴觸，通過轉動第一螺栓201c和第二螺栓202c，第一螺栓201c推動滑移柱102a，第二螺栓202c推動橫杆103a，使得第一推動部102和第二推動部103互相靠近。
36.其中，參照圖2和圖3，第一端部限位板201b和第二端部限位板202b均為環型，在中置殼101a的兩端均開設有滑槽，在第一端部限位板201b和第二端部限位板202b的內側壁均設置滑動凸起，第一端部限位板201b和第二端部限位板202b能夠套接於中置殼101a的兩端，在套接第一端部限位板201b和第二端部限位板202b的過程中，兩者互相靠近，直到兩者分別貼合隔離開關兩個鎖扣互相遠離的側壁，然後連接第一端部限位板201b和第二端部限位板202b，使得兩者將兩個鎖扣夾在兩者之間，避免鎖套從兩個鎖扣中脫離的問題。
37.進一步的，掛鎖部203包括第一掛鎖件203a和第二掛鎖件203b，五防鎖同時貫穿第一掛鎖件203a和第二掛鎖件203b，鎖定第一套罩201a和第二套罩202a的位置。
38.其餘結構均與實施例1相同。
39.操作過程：第一端部限位板201b和第二端部限位板202b能夠套接於中置殼101a的兩端，使得第一套罩201a和第二套罩202a分別位於中置殼101a的兩端，通過轉動第一螺栓201c和第二螺栓202c，第一螺栓201c推動滑移柱102a，第二螺栓202c推動橫杆103a，使得第一推動部102和第二推動部103互相靠近，在套接第一端部限位板201b和第二端部限位板202b的過程中，兩者互相靠近，直到兩者分別貼合隔離開關兩個鎖扣互相遠離的側壁，然後連接第一端部限位板201b和第二端部限位板202b，使得兩者將兩個鎖扣夾在兩者之間，避免鎖套從兩個鎖扣中脫離的問題。
40.實施例3
41.參照圖3和圖4，該實施例不同於以上實施例的是：還包括隔離機構300，還包括，第一隔離件301，與第一套罩201a相牴觸；第二隔離件302，與第二套罩202a相牴觸；其中，第一隔離件301與第二隔離件302可拆卸連接，第一隔離件301將第一螺栓201c包裹，第二隔離件302將第二螺栓202c包裹，第一隔離件301與第一套罩201a牴觸，第二隔離件302與第二套罩202a牴觸後，能夠避免操作人員直接接觸第一螺栓201c和第二螺栓202c，使得操作人員無法通過轉動第一螺栓201c和第二螺栓202c，使得第一擴張件101b和第二擴張件101c脫離鎖扣，造成鎖扣能晃動，進而違規操作隔離開關的問題。
42.具體的，參照圖2，第一隔離件301包括與第一套罩201a端部牴觸的第一隔離罩301a，第二隔離件302包括與第二套罩202a端部牴觸的第二隔離罩302a，第一隔離罩301a牴觸第一套罩201a後，將第一螺栓201c和外部隔絕，第二隔離罩302a牴觸第二套罩202a後，將第二螺栓202c和外部隔絕。
43.進一步的，第一套罩201a和第二套罩202a之間通過連接件204可拆卸連接，連接件204包括設於第一端部限位板201b上的第一連接銷204a、設於第二端部限位板202b上的第二連接銷204b，以及連接螺栓204c；第一連接銷204a上開設螺紋孔204a-1，當第一端部限位板201b和第二端部限位板202b分別貼合隔離開關兩個鎖扣互相遠離的側壁後，通過連接螺栓204c貫穿第二連接銷204b且通過螺紋孔204a-1和第一連接銷204a連接，能夠使得第一套罩201a和第二套罩202a連接，互相之間位置不改變。
44.進一步的，第一隔離件301還包括設於第一隔離罩301a上的第一延伸臂301b，以及設於第一延伸臂301b端部的第一蓋罩301c；第二隔離件302包括設於第二隔離罩302a上的第二延伸臂302b，以及設於第二延伸臂302b端部的第二蓋罩302c；掛鎖部203包括設於第一延伸臂301b上的第一掛鎖件203a，以及設於第二延伸臂302b上的第二掛鎖件203b。
45.在此實施例中，第一掛鎖件203a和第二掛鎖件203b用於鎖定第一隔離罩301a和第
二隔離罩302a之間的位置，在第一套罩201a和第二套罩202a的端部均設置邊框凸起，第一隔離罩301a和第一套罩201a牴觸後，第一隔離罩301a的外側壁和第一套罩201a的邊框凸起的內側壁貼合，邊框凸起避免第一套罩201a滑動脫離第一套罩201a，第二套罩202a和第二隔離罩302a之間的關係相同，在第一隔離罩301a和第二隔離罩302a的位置確定後，第一蓋罩301c和第二蓋罩302c從兩側將連接件204包裹，然後通過五防鎖鎖梁同時貫穿第一掛鎖件203a和第二掛鎖件203b，鎖定第一隔離罩301a和第二隔離罩302a之間的位置。
46.其餘結構均與實施例2相同。
47.操作過程：第一隔離件301與第一套罩201a牴觸，第二隔離件302與第二套罩202a牴觸後，第一隔離件301將第一螺栓201c包裹，第二隔離件302將第二螺栓202c包裹，能夠避免操作人員直接接觸第一螺栓201c和第二螺栓202c，使得操作人員無法通過轉動第一螺栓201c和第二螺栓202c，使得第一擴張件101b和第二擴張件101c脫離鎖扣，造成鎖扣能晃動，進而違規操作隔離開關的問題。
48.重要的是，應注意，在多個不同示例性實施方案中示出的本技術的構造和布置僅是例示性的。儘管在此公開內容中僅詳細描述了幾個實施方案，但參閱此公開內容的人員應容易理解，在實質上不偏離該申請中所描述的主題的新穎教導和優點的前提下，許多改型是可能的(例如，各種元件的尺寸、尺度、結構、形狀和比例、以及參數值(例如，溫度、壓力等)、安裝布置、材料的使用、顏色、定向的變化等)。例如，示出為整體成形的元件可以由多個部分或元件構成，元件的位置可被倒置或以其它方式改變，並且分立元件的性質或數目或位置可被更改或改變。因此，所有這樣的改型旨在被包含在本發明的範圍內。可以根據替代的實施方案改變或重新排序任何過程或方法步驟的次序或順序。在權利要求中，任何「裝置加功能」的條款都旨在覆蓋在本文中所描述的執行所述功能的結構，且不僅是結構等同而且還是等同結構。在不背離本發明的範圍的前提下，可以在示例性實施方案的設計、運行狀況和布置中做出其他替換、改型、改變和省略。因此，本發明不限制於特定的實施方案，而是擴展至仍落在所附的權利要求書的範圍內的多種改型。
49.此外，為了提供示例性實施方案的簡練描述，可以不描述實際實施方案的所有特徵(即，與當前考慮的執行本發明的最佳模式不相關的那些特徵，或於實現本發明不相關的那些特徵)。
50.應理解的是，在任何實際實施方式的開發過程中，如在任何工程或設計項目中，可做出大量的具體實施方式決定。這樣的開發努力可能是複雜的且耗時的，但對於那些得益於此公開內容的普通技術人員來說，不需要過多實驗，所述開發努力將是一個設計、製造和生產的常規工作。
51.應說明的是，以上實施例僅用以說明本發明的技術方案而非限制，儘管參照較佳實施例對本發明進行了詳細說明，本領域的普通技術人員應當理解，可以對本發明的技術方案進行修改或者等同替換，而不脫離本發明技術方案的精神和範圍，其均應涵蓋在本發明的權利要求範圍當中。
