無線充電站的製作方法

2023-06-06 04:42:11

本技術：
涉及無線電源充電，尤其涉及用於可攜式電子設備的無線充電站。

背景技術：

可攜式電子設備需要定期充電。然而，使用電源線和電纜給可攜式電子設備充電會不太方便，因為，特定電子設備的電源線和電纜通常是不能通用的。另外，使用電源線或電纜將可攜式電子設備插入電源插座進行充電，通過將可攜式電子設備有效地束縛在插座上，可能禁止可攜式電子設備的使用，從而當可攜式電子設備在充電時使用它們的能力會受限。

技術實現要素：

根據本申請，無線充電站包括碗狀主體，其具有底部以及從底部向上延伸的側壁。無線功率發射器被放置在底部，並連接至給無線功率發射器供電的電源。所述無線功率發射器被配置為從底部至側壁頂部向上發射無線充電場。

本申請的這些以及其它物體、特徵和優勢在本申請的具體實施例的描述中將變得很明顯，如附圖中舉例說明的。

附圖說明

圖1為示例性充電碗的側透視圖；

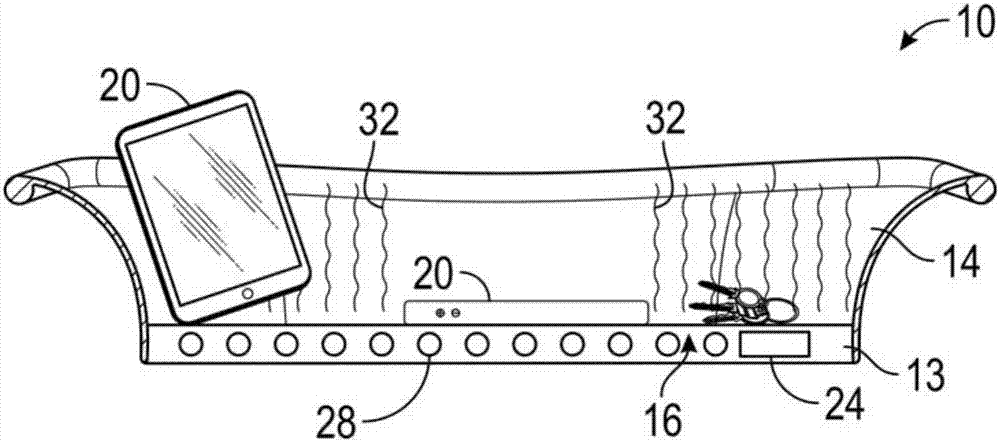

圖2為示例性充電碗的側視截面圖；和

圖3為示例性充電碗的側透視圖。

具體實施方式

在進一步具體描述各種實施例之前，應該理解為本發明不受限於所描述的具體實施例。還應該理解的是，此處所用的術語僅用於描述具體的實施例，其目的並不在於限制本申請權利要求書的範圍。

參考圖1和2，在桌子或表面12上使用的充電託盤或充電碗10包括底部13，以及從底部延伸的側壁14。側壁14可以是圓形、卵形、方形或矩形、倒截頭圓錐形、倒截頭金字塔形(如圖3所示)、或者任意其它的側壁形狀，其和底部13一起給充電碗10提供碗狀的形狀。碗10還包括無線部分16，其用於給無線充電電子設備20，例如行動電話、平板、筆記本電腦等等，無線發射充電功率(即電流和電壓)。如圖1所示，充電碗10還可以包括給充電碗提供電源的電源線22。替代地或者附加地，碗10可以包括電池電源部分24，如圖2所示，例如可充電電源、可替換電池或類似的。

所述無線部分16包括磁性共振無線功率發射器或線圈28，其給放置在設備20中的兼容性接收器30提供電源，所述設備20被放在充電碗10上/放入充電碗10中。所述無線部分16可以執行任何合適的無線電源標準/技術，以用於給一個或多個電子設備20無線發射充電功率。

所述充電碗10還可以包括一個或多個usb埠31，所述一個或多個usb埠31可操作連接至電源線22或電池電源部分24，用於通過電纜或有線連接給一個或多個電子設備20供電。因此，所述一個或多個usb埠31允許電子設備20被插入充電碗10並通過電纜或有線連接由充電碗10進行充電，所述電子設備20可能包括也可能不包括用於無線充電的兼容性接收器30。

所述發射器或線圈28基本上為平面的且被容納在碗10的底部13中。例如，所述發射器或線圈28可以是由吉爾電子生產的瓦特功率發射單元titan16，或任何其它類似的發射器或線圈。發射器或線圈28被連接至電源線22和/或電池電源部分24，並從電源線22和/或電池電源部分24處接收功率。所述發射器或線圈28被調諧以發射充電場32，通過向外投射充電場32，所述充電場32具有延伸至至少充電碗10的側壁14的頂部的高度。碗的側壁14為足夠窄的，以允許設備20的接收器30在發射器28的範圍內，從而給放在碗10內的設備20充電。例如，側壁可以延伸至25毫米至45毫米的高度範圍，或者側壁可以延伸至小於25毫米，例如5毫米。設備20可以被放在平坦的位置或者在碗中以角度放置，並且仍然在碗中被無線充電。在碗中的設備成角度放置有利於允許碗10在其中容納更多的設備。

充電碗10允許對各種設備20進行無線充電，同時將各種設備20整齊地放置在一個位置中並且無需對每一設備使用單獨的電源線或電纜。另外，一旦進入房子並且不使用碗10的充電功能，其它物品32，例如鑰匙和硬幣也可以被放在碗10中。另外，充電碗10可以被便利地移動和放置在任何位置。

雖然本申請已經舉例說明和描述了其有關的具體實施例，但本領域技術人員應該理解的是，在不偏離本申請的精神和範圍的前提下可以做出各種變形。
